二、行脉冲
    彩电行输出变压器各脚会产生各种幅度不同、相位不同的行脉冲，满足电视不同的需求，如灯丝供电、AFC电路、场供电、视放供电等。
    在一台海信TC2118H型彩电的行输出变压器上绕10匝线圈，两个线头做上记号A和B。

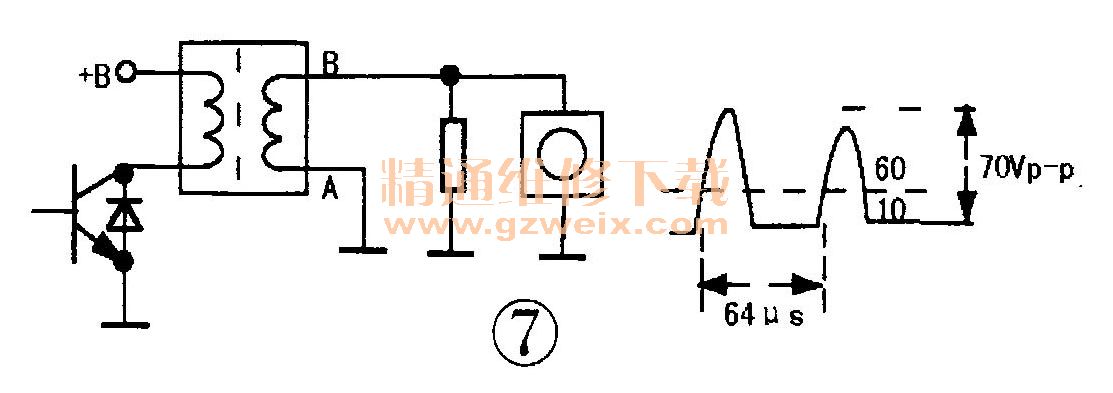

    1．把A端接地，开机，用示波器测B端，此时波形如图7所示，波形幅度为70Vp-p，周期为64p，即行频为15625Hz，正半周波形幅度约60V，负半周波形幅度约10V，可见行脉冲电压波形的正半周、负半周形状不同，且幅度相差数倍。我们把波形尖端朝上的行脉冲叫“正极性”行脉冲。

    正极性行脉冲电压半波整流如图8所示。将整流二极管接到B端，接上一只100μF/160V电解电容，此时整流滤波后所得直流电压为52V，把正半周60V电压取

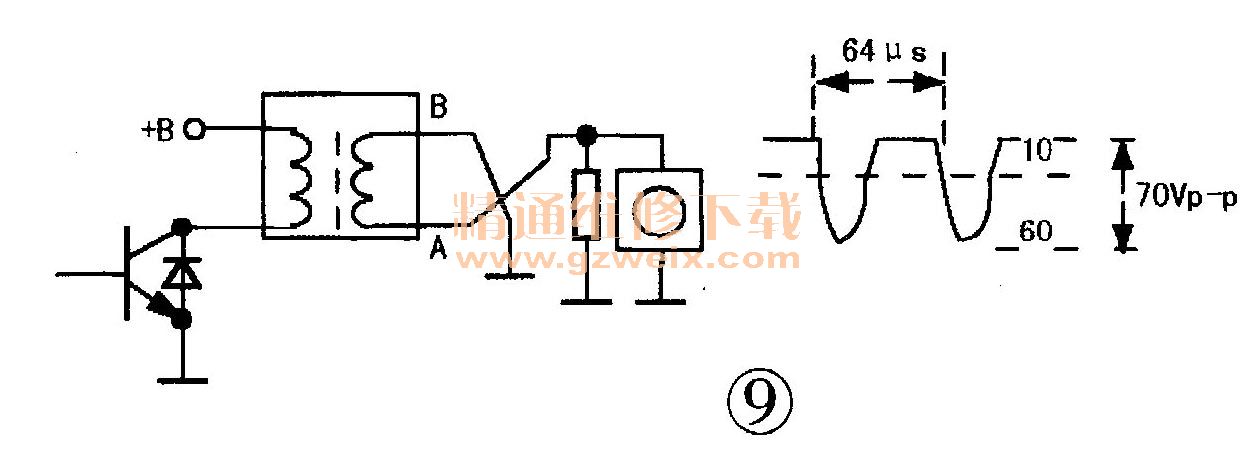

    2．把B端接地，开机，用示波器测A端，此时波形如图9所示，波形幅度为70Vp-p，周期为64 μs，正半周波形幅度约10V，负半周波形幅度约60V。可见，A、B端线头对调，波形幅度、周期不变，只是相位正好相反，因此正半周、负半周颠倒。我们把波形尖端朝下的行脉冲波形叫“负极性”行脉冲电压。

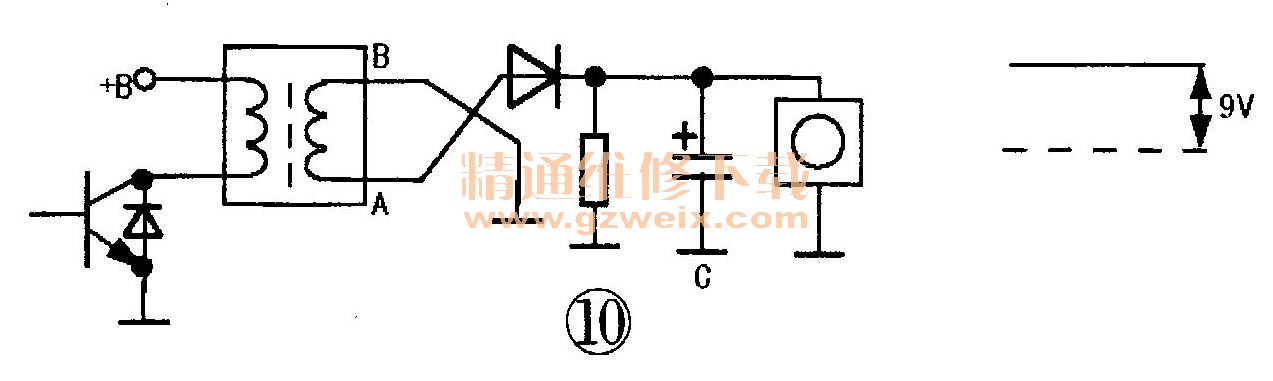

    负极性行脉冲电压的半波整流如图10所示。将整流二极管接到A端，在其负极接上一只100μF/160V电解电容，此时整流滤波后所得直流电压为9V。把正半周10V电压取出来，得到9V直流电压。

    综上所述，行脉冲波形中，正半周与负半周形状不同，且幅度相差数倍，因此说行脉冲有“方向性”，即：有正极性行脉冲和负极性行脉冲之分，而交流市电却没有方向性。
    一般情况下，显像管灯丝、AFC均用正极性行脉冲，而行脉冲电压的半波整流却大有学问，不但要知道行脉冲的幅度，而且要知道正半周、负半周的幅度，更重要的一点是要知道行脉冲的方向，是正极性行脉冲、还是负极性行脉冲，绝对不能弄混了。
    幅度相同的行脉冲，如果极性不同，整流后所得直流电压值相差悬殊，一个直流电压低，一个直流电压高。低的直流电压带负载能力强，适合给电压不高电流较大的负载供电，如场输出电路；电压高的直流电压带负载能力弱，适合给电压较高电流较小的负载供电，如视放供电。如图8所示，用正极性行脉冲整流，把波形正半周电压取出，这里正半周为60V反峰电压，故所得直流电压较高为52V，但带负载能力弱；如图10所示，用负极性行脉冲整流，是把波形正半周电压取出，这里正半周为10V的正程电压，故所得直流电压较低为9V，但带负载能力很强。
    说明：上述行脉冲整流指正向整流，就是整流所得直流电压为正值，是把行脉冲的正半周电压（可能是反峰电压，也可能是正程电压）取出。同理，反向整流是指所得直流电压为负值，是把行脉冲的负半周电压取出。例如：场输出块TDA4863的＋15V、－15V供电，其中＋15V一定是用负极性行脉冲正向整流，而－15V一定是用正极性脉冲反向整流。
    小结：1．行脉冲电压（波形）是正、负半周形状不同，且幅度相差很大的一种交流电，周期为64μs，或32μs～33μs. 2．行脉冲具有方向性，有正、负极性之分。3．行脉冲目前只有半波整流，未发现其他整流方式。4．这里所说的行脉冲指行输出变压器输出的行脉冲。
    总结：用交流市电进行半波整流时，只要考虑电压数值就可以了。而用行脉冲电压进行半波整流时，第一步，根据负载要求，确定是把反峰半周电压取出还是把正程半周电压取出；第二步，确定行脉冲方向性；第三步，确定行脉冲的幅度：
