例1：接通电源后无反应。
    分析检修：根据故障现象判断主控系统未工作，首先对供电电路进行检查。该机配有输出电压12V/2A的电源适配器。测电源适配器输出电压为0V，确定电源适配器有故障。

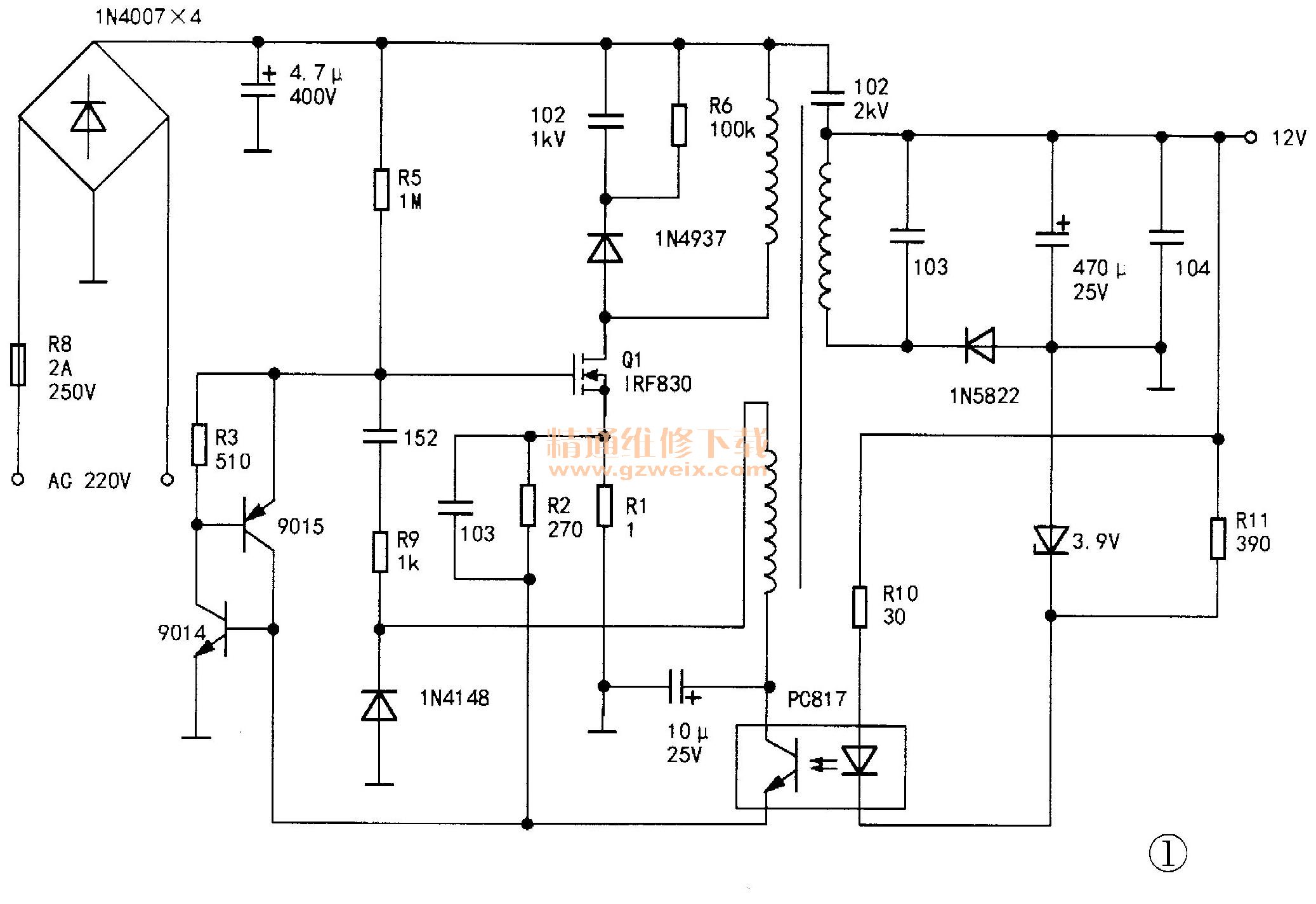

    该电源适配器电路如图1所示。三极管9014、9015和开关管Q1（IRF830）等组成脉冲宽度调整电路，稳压控制电路由光电祸合器PC817和3.9V稳压二极管等构成。检查发现，保险管R8已发黑熔断，开关管 Q1击穿，过流检测电阻R1断路，消尖峰电路未见异常。将上述损坏件全部更换后试机，故障排除。

    例2：接通电源后，面板和遥控按键操作正常，有菜单显示，但接收不到信号：

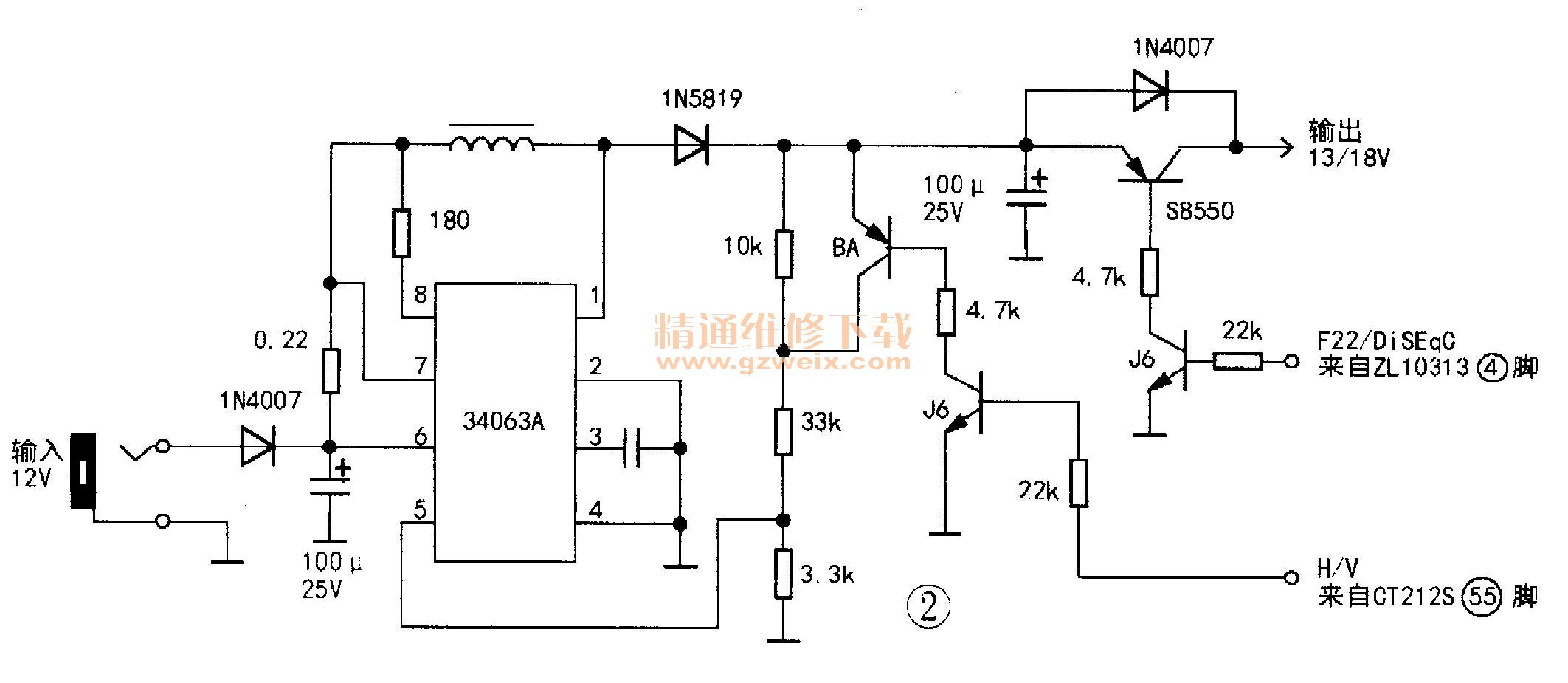

    分析检修：与室外天馈系统连接实地试收，信号锁定灯不亮，说明未接收到信号。在中频信号输入端子处测量极化电压约2V，判断该机高频头供电电路有故障。拆机检查，发现电路板背面有3块DC -DC转换器34063A，与22kHz脉冲信号调制管S8550连接的34063A及其外围电路即为高频头供电电路，如图2所示。该电路实质是开关式升压电路，将12V直流电压升压。主芯片CT212S通过三极管J6、BA等组成的电子开关改变34063A⑤脚外接取样电阻阻值，输出高频头所需的13V/18V极化电压。测34063A⑥脚输入电压为11.5V（正常），但输出电压只有2V，判断该升压电路有故障。查34063A各引脚无虚焊，外围电路元件无异常，判定34063A损坏。更换34063A后，输出电压变为18V，但切换到垂直极化节目时，输出电压仍为18V，正常值应为13V。检查 CT212S极化控制端55脚的外围电路，发现三极管J6 b极电压为3.2V、c极电压为15.2V，这说明J6未导通。拆下J6检测，J6的b、e结开路，用1 AM型三极管代换J6后，故障排除。
