5.1.2海信TLM3277彩电的电源检修及数据
图5-2是海信TLM3277彩电电源板的检修流程。

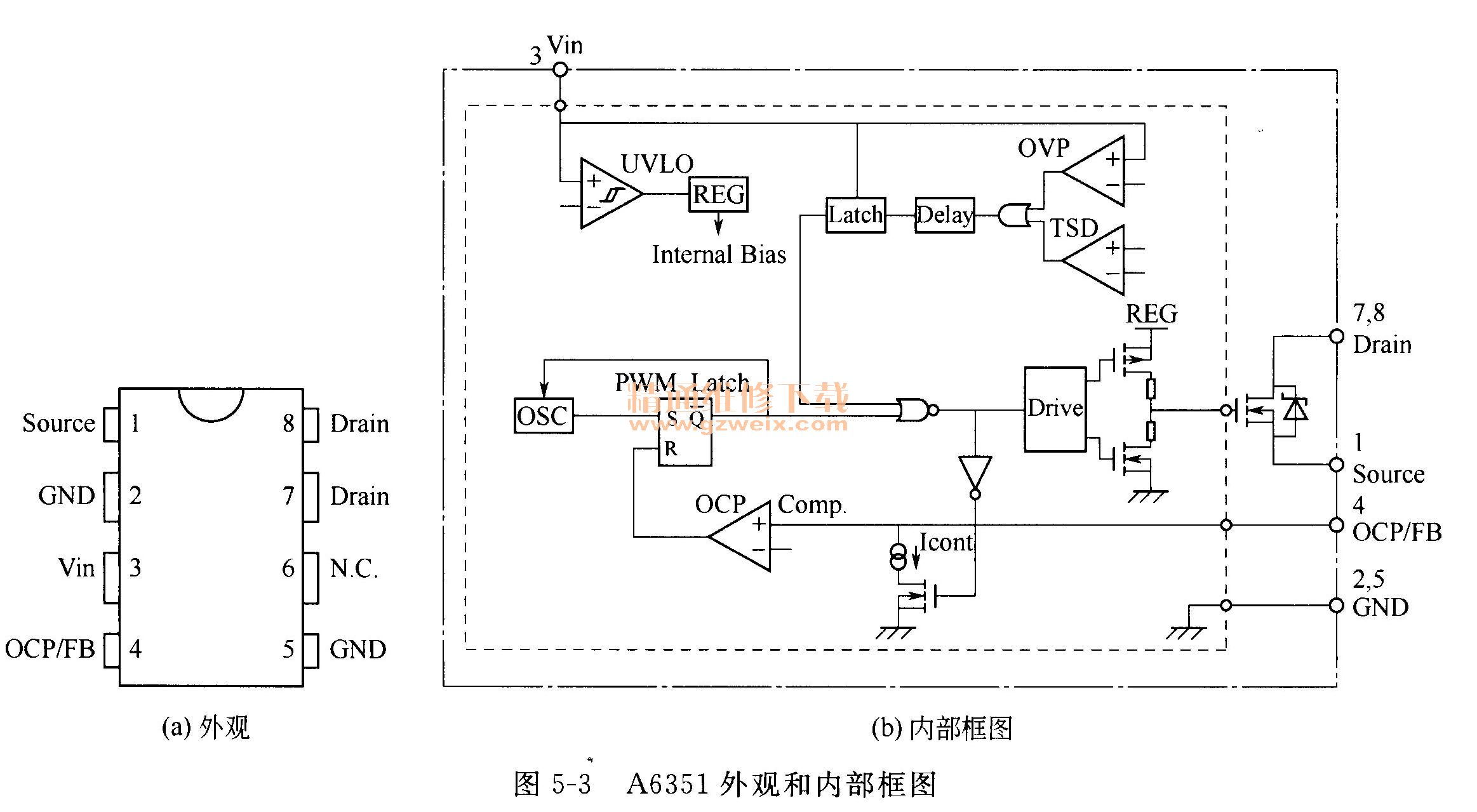

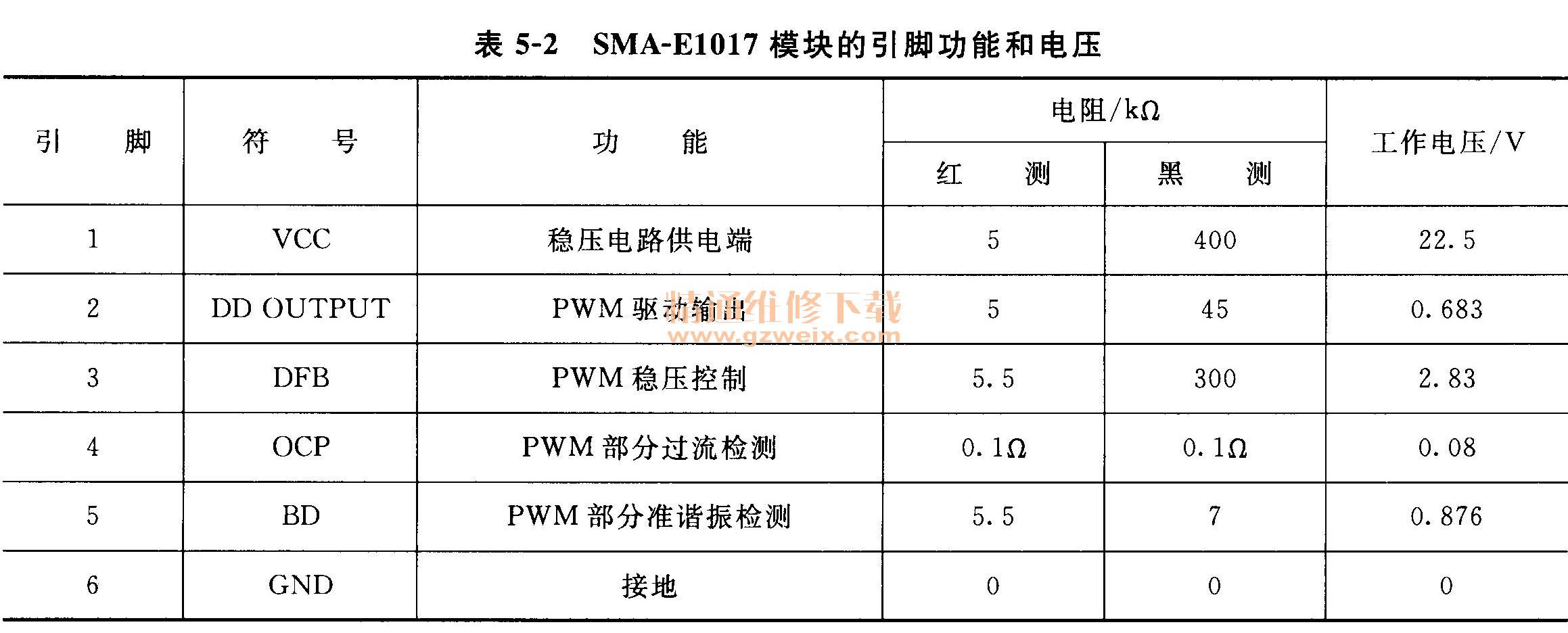

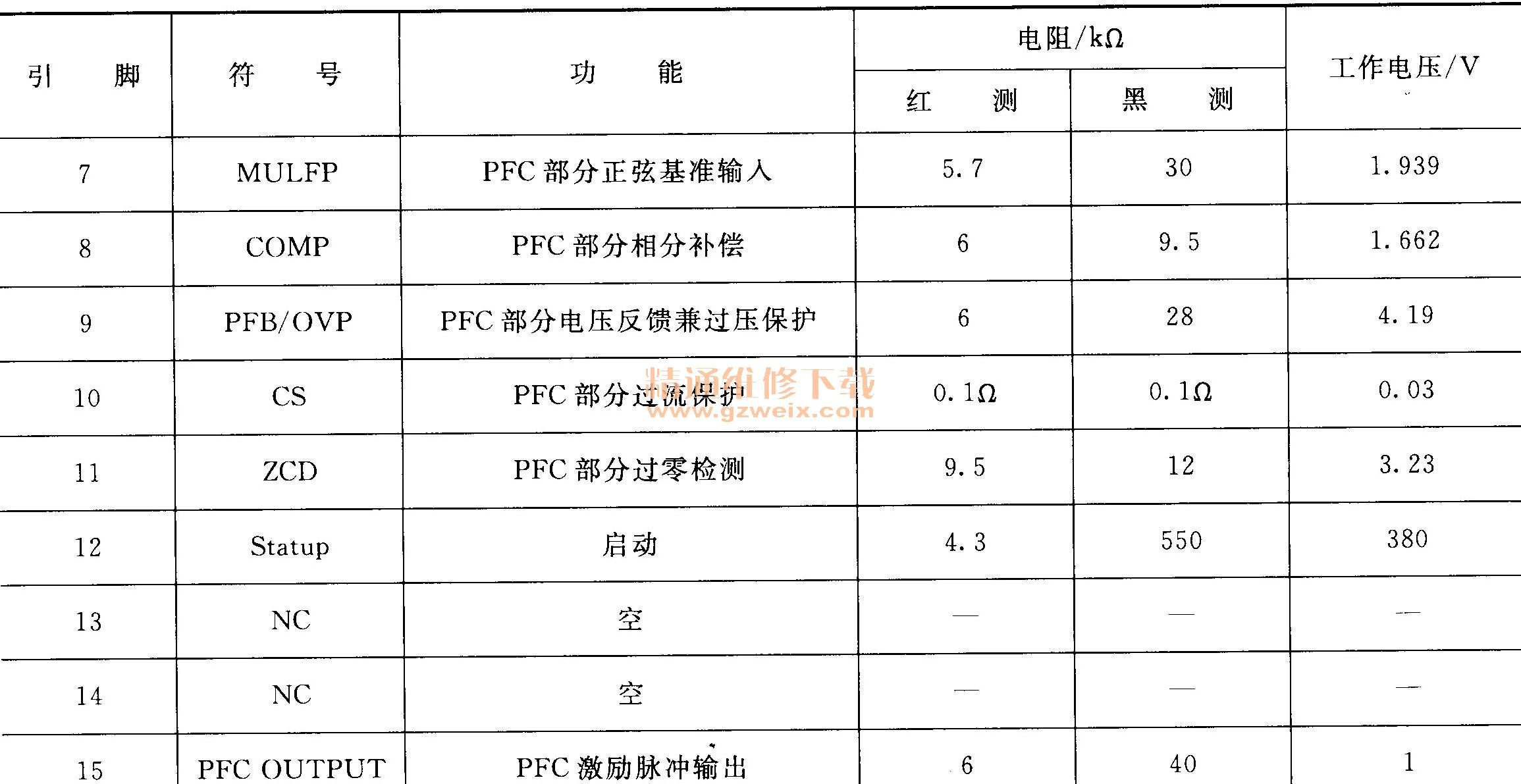

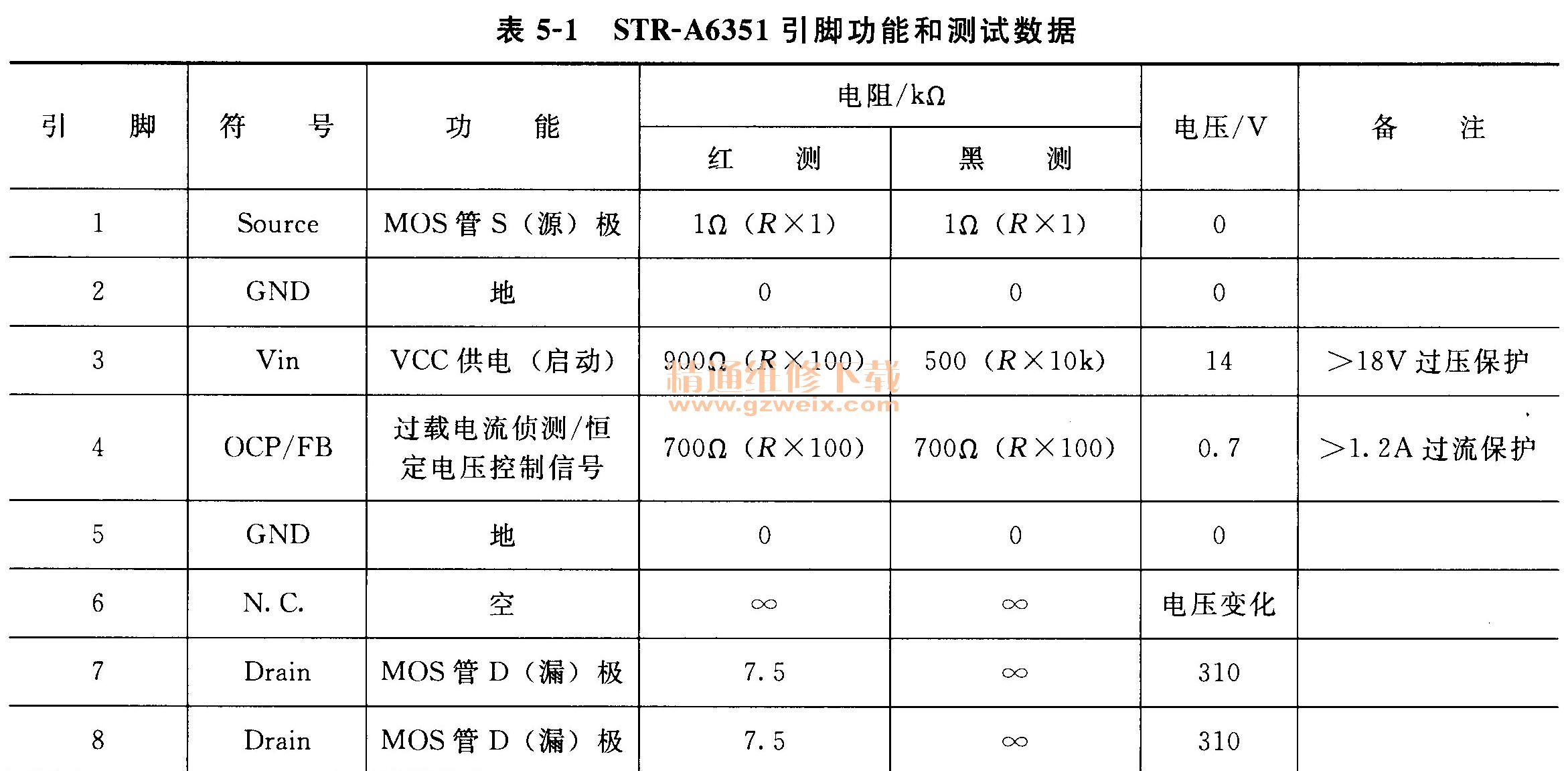

图5-3是A6351模块内部框图，表5-1是STR-A6351模块的引脚功能和电压，表5-2是SMA-E1017模块的引脚功能和电压，表5-3是STR-W5667模引脚和功能电压。






5.3 TCL A71-P系列液晶电视机电源板维修
    TCL A71-P系列液晶电视机包括：LCD27A71-P/CM2, LCD27A71-P, LCD77A71,
    图5-4是TCL A71-P液晶彩电的电源板电路图。采用NCP165。功率因数校正模块，NCP1377为12V电源控制芯片，NCP1217是24V电压电源控制芯片，LM393电压比较器负责PFC电路输出电压高低段切换。
