6.2奇美屏16灯升压板维修

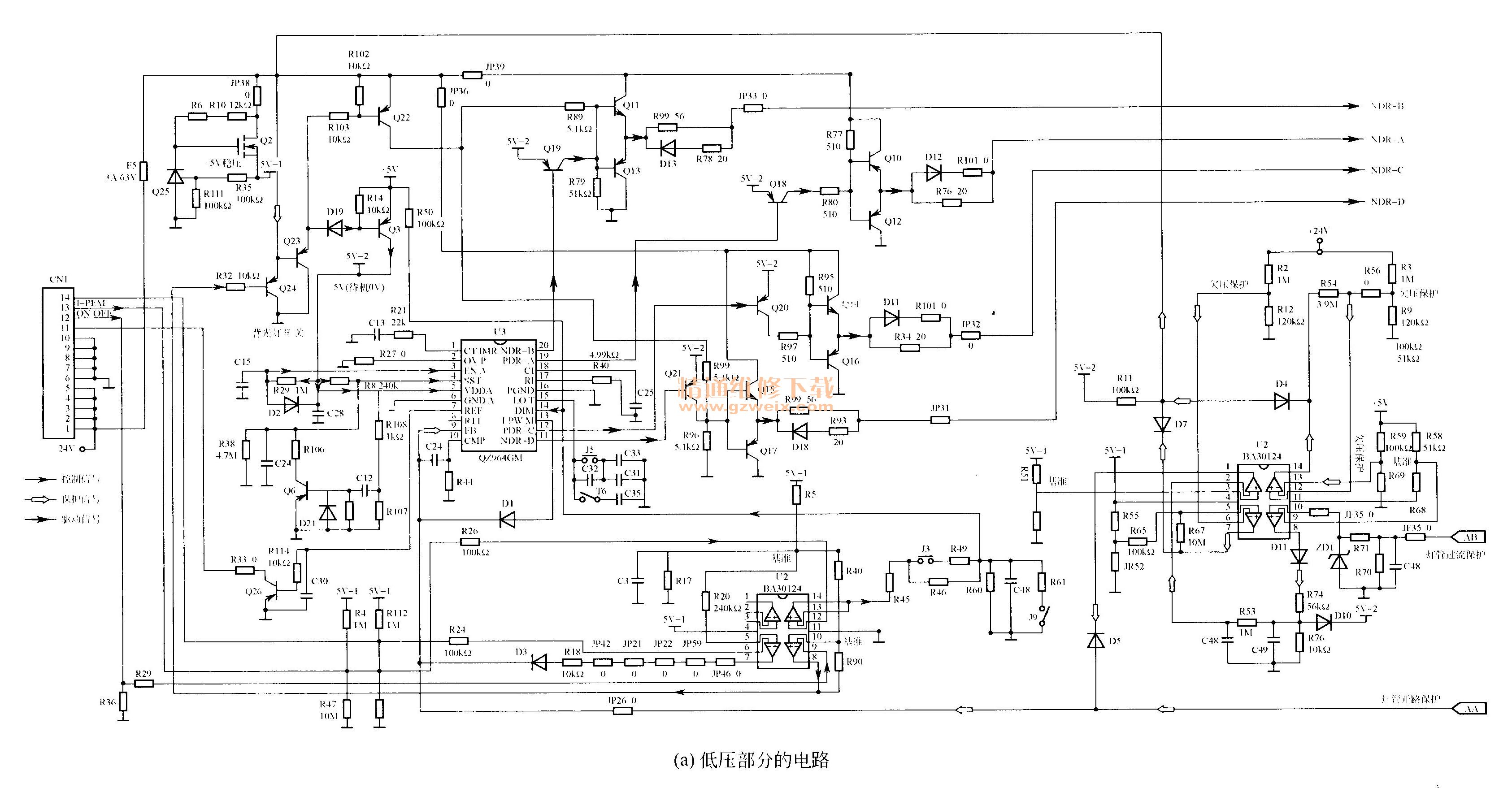

    图6-3是32英寸16灯屏背光灯升压板的电路图。插座CN1插座输入背光灯开／关控制信号、I-PWM背光灯调光控制信号、＋ 24V电源；CN2插座输入灯管过流／过压信息；CN3～CN10这8个插座要输出16支灯管驱动电压。

    U3 OZ964GM负责驱动脉冲产生、实施过流／电压异常保护；Ul BA10324AF负责背光灯开／关控制信号、背光亮度控制信号的处理；U2 BA10324负责过流和欠压保护。

    OZ964GM是CCFL灯管专用PWM控制芯片，内集成有振荡器、PWM控制器、软启动器、背光灯开／关控制器、过流保护器、过压保护器等，可以驱动单灯管，也可驱动多根灯管。图6-3的OZ964GM则是驱动8根灯管。

    BA10324AF运算放大器，内置4个相同的运算放大器，分别把背光灯开／关信号、灯管过流保护信号、＋24V及＋5V电源取样信号，与基准电压比较后，输出相应的电平，送OZ964GM相应引脚，以控制OZ964GM的工作状态。

6.2.1奇美32英寸屏升压板的工作
（1） ＋5V-1稳压电路
    由Q2 MOS管、Q25三端稳压器等组成，将＋24V电源变换为＋5V-1由Q2的S极输出，作为一次＋5V电源，供给BA10324运算器、背光开／关控制电路。

（2）背光灯开／关控制
    CNl插座的12脚ON/OFF输入背光灯开／关控制信号，高电平为开启，低电平为关闭。
    当CNl的12脚为高电平时，对Ul BZ10324AF的9脚反相输入端提供3. 27V，高于10脚同相输入端。.89V的基准电压，内运算器截止，其8脚输出近于0V的低电平→Q24导通，C极输出低电平→Q23导通，C极输出低电平，一方面使D19导通→Q3导通，C极输出＋5V-2，这个＋5V-2做为二次电源，对Q18→Q21, OZ964GM的5脚VDD提供工作电压；另一方面使Q22导通，C极输出高电压，对Q10, Q15提供上偏置电压。这样，背光灯升压板上各单元电路均得到了工作电压，可以工作了。

（3）背光亮度调整
    CNl插座13脚输入的I-PWM调光信号，送Ul BA10324AF的12脚负相输入端，与13脚同相端输入的2. 25V基准电压比较后，确定14脚输出端电压值，再通过R45, J9供给OZ964GM的 14脚，以与15脚形成的三角波比较后，从13脚输出低频PWM亮度控制信号，经D1送至9脚，以调整内部PWM脉宽调制器对11, 12, 19, 20脚输出的PWM脉冲宽度，实现亮度控制。

（4） PWM激励脉冲形成
    ＋5V-2电源建立后，除供给OZ964GM的5脚VDD作电源，还通过R29对C15充电，取C15两端的充电电压值提供给OZ964GM的3脚EN启动设置端，同时通过R8向C24充电，提供给OZ964GM的4脚SST软启动。当使OZ964GM的3脚电压达到2V, 4脚电压达到启动值，就会启动内部的振荡器及PWM脉宽调制器开始工作，根据14脚亮度控制电压值、9脚反馈电压值，由11, 12, 19, 20脚输出4路相应占空比的PWM激励脉冲。

（5）高压激励驱动
    OZ964GM的11, 12脚输出一组极性相反的PWM激励脉冲，分别经Q21, Q15, Q17和Q20, Q16, Q14放大，送U5, U7, U9, U11 MOS管的2, 4脚；OZ964GM的19脚也输出一组极性相反的PWM脉冲，分别经Q18, Q12, Q10和Q19, Q13, Ql 1放大，送U4, U6, U8, U10的MOs管的2, 4脚。

    U5与U4, U7与U6, U9与T8, U11与U10组成四级全桥结构功率输出电路，每组中的N沟道和P沟道MOs管在相应的PWM脉宽驱动下轮流导通，在5-8脚输出被放大的PWM驱动脉冲，通过C6, C55, C54等高压电容，分别耦合给T1～T8高压变压器的L1初级绕组，在其次级L2, L3高压绕组形成双路高压正弦波（开机瞬间约为1500V，几秒后降至800V左右），通过插头CN3～CN10，分别提供给屏内的16根灯管。

    从上述原理可知，每个高压变压器有两个输出绕组，输出两路高压脉冲，驱动两根灯管。

（6）灯管过流保护
    8只高压变压器分为4组：T1与、T4, T2与T8, T3与T6, T5与T7。每组的次级绕组的低端相连，分别通过R81和D14（或R72和D9, R53和D6, R105和D20）整流、C48滤波后形成相应的直流电压，提供给U2 BA10324AF的10脚，以与9脚基准电压进行运算放大由8脚输出相应电压，通过D11, R74, RR53等提供给2脚，与3基准电压进行运算放大后，由1脚输出相应值的电压，反馈给OZ964GM的9脚，被OZ964GM分析后确定是否执行灯管过流保护。

    假如，灯管15电流过大时，其电流走向为：T8的L2次级的1脚→CN9的1脚→灯管16→地→R73→CN9的2脚→T8的L2次级的2脚，这个电流流经R72时在其两端形成的脉冲幅度大，此脉冲经R72降压、D9整流、C48滤波形成直流电压高9. 6V，经JP5, R71,ZD1稳压，对U2 BA10324AF的10脚正极输入电压会高于9脚负相基准电压2. 89V，内运算器导通，其8脚输出约4V的高电压，通过D11, R74降压为3V，提供给2脚负相输入端，高于3脚正相基准电压2. 5 V，内运算器截止，1脚输出电压近于。V低电平，通过D5,JP26把OZ964GM的9脚FB拉低至0. 85V保护值，强迫内部电路停止输出PWM脉冲，关闭灯管。

（7）背光灯开路保护
    由CN2, D15, D16等组成。当背光灯开路时，CN2插头无脉冲输入，D15, D16截止，OZ964GM的9脚1. 39V电压，被JR26, JR60, R41, R123与R85～R92, R110分压降低到0. 64V保护值，强迫内部电路停止工作，达到保护目的。

（8） 24V电源异常保护
    把24V取样电压与5V-1取样电压进行比较，来确定24V电源是否过压或欠压。
    24V电源欠压保护：当＋24V过低时，此电压经R3, R9分压后提供给U2 BA10324AF的12脚同相输入端电压，会低于13脚的反相输入基准电压（＋5V电源经R59, R69分压后提供）2. 25 V，内部运算器截止，其14脚输出。V低电平，通过D14将Q23背光灯控制管基极拉低到低电平关闭值。

    24V过压保护：24V电源过高时，此电源通过R2, R12分压提供U2 BA10324的6脚反相输入的电压，会高于5脚基准电压（＋5V电源经R55, R52分压提供）2. 84V，内运算器截止，其7脚输出。V低电平，通过D7将Q23基极拉低至背光灯关闭值。

6.2.2奇美32英寸屏升压板维修精要
（1）维修精要

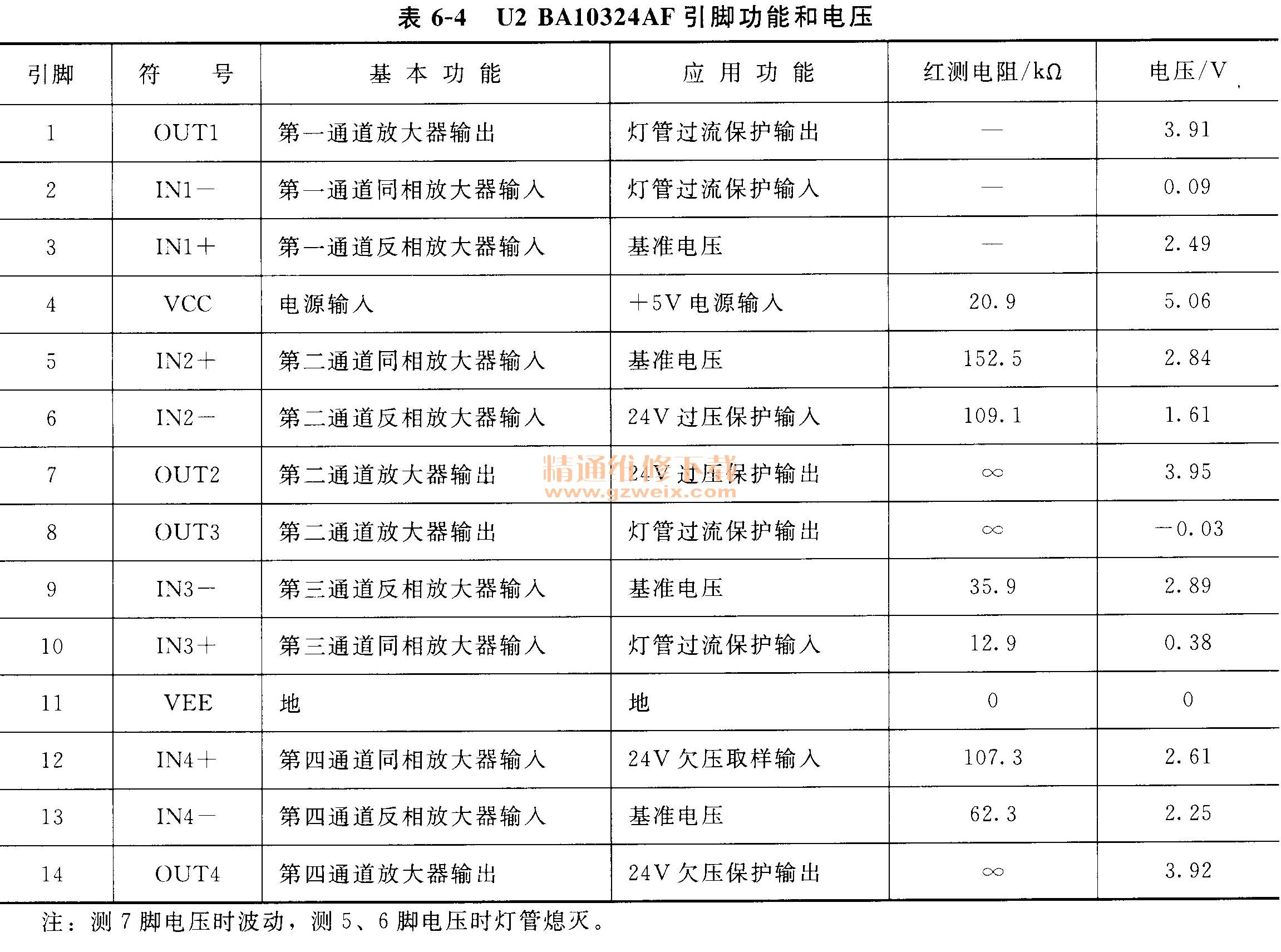

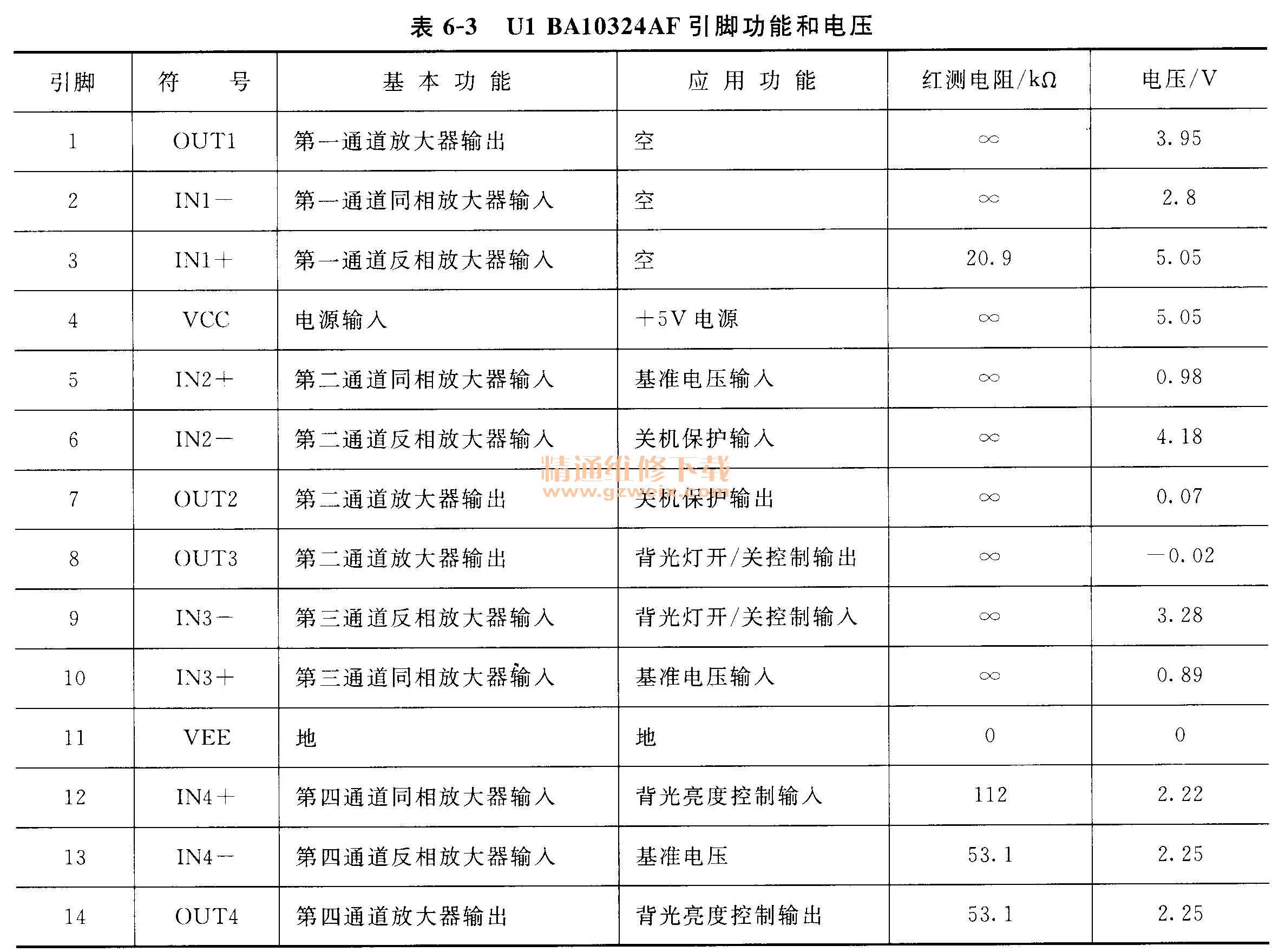

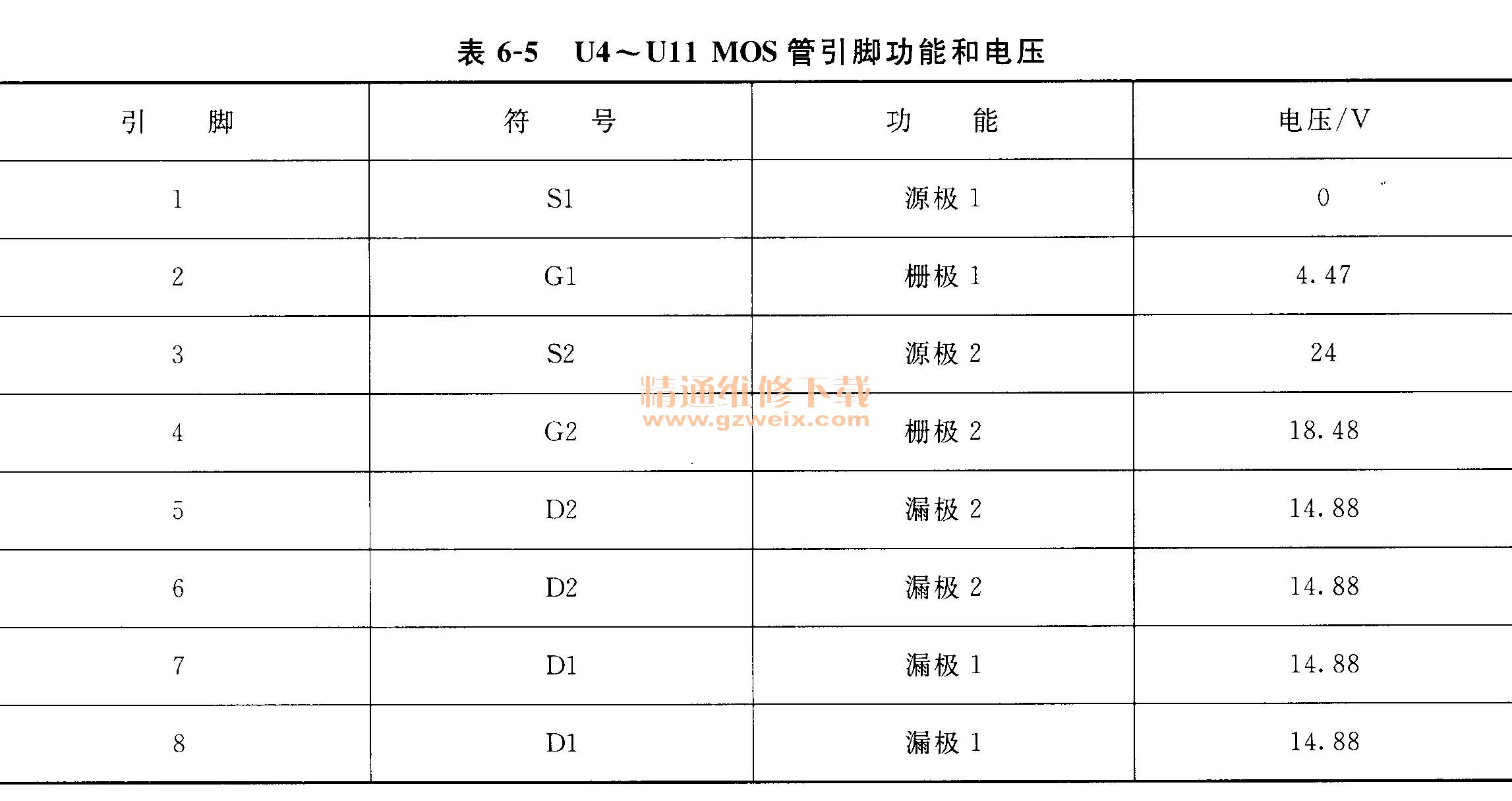

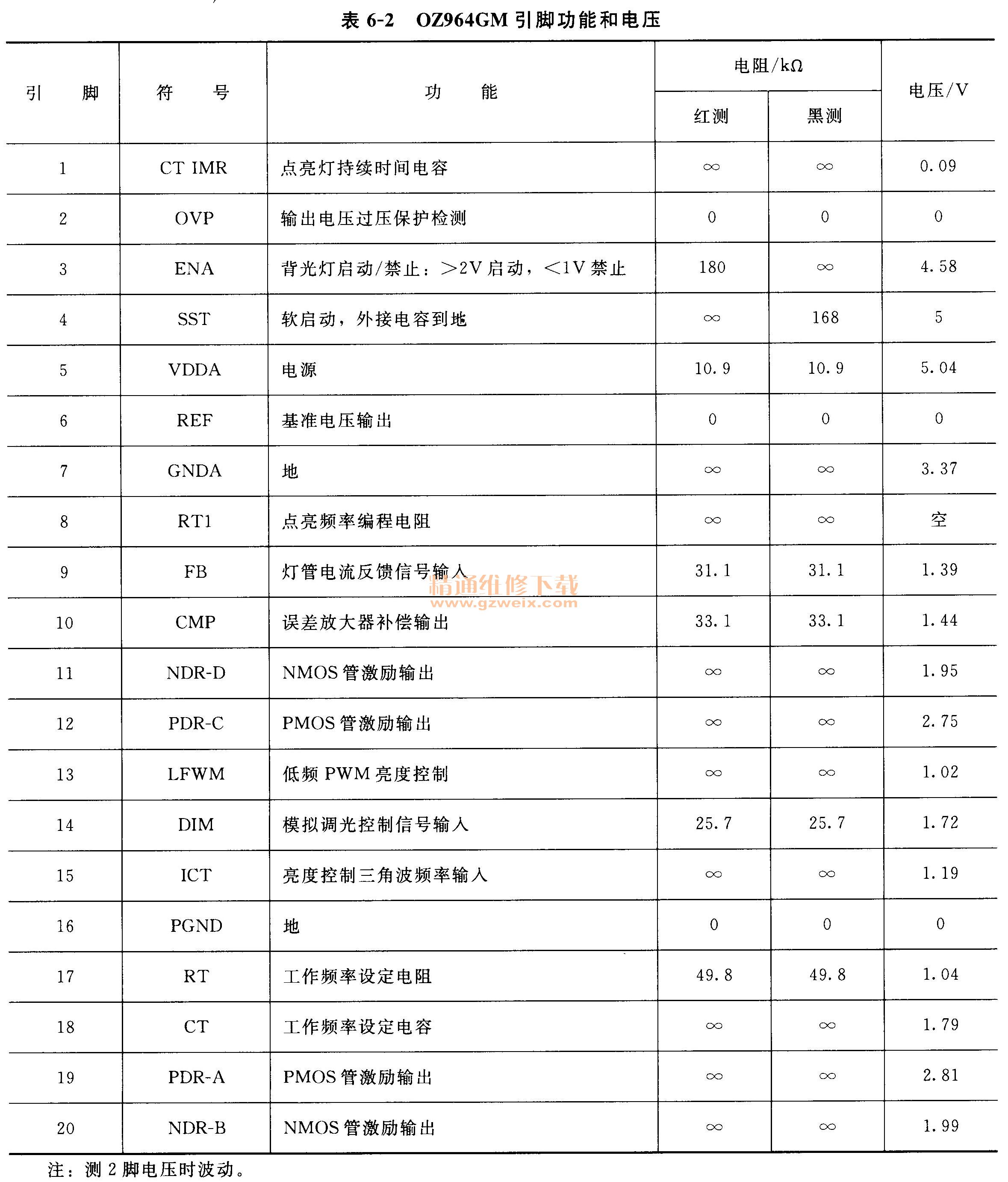

    表6-2是OZ964GM引脚功能和电压，表6-3是Ul BA10324AF引脚功能和电压，表6-4是U2 BA10324AF引脚功能和电压，表6-5是U4-Ull MOS管引脚功能和电压。

（2）故障检修

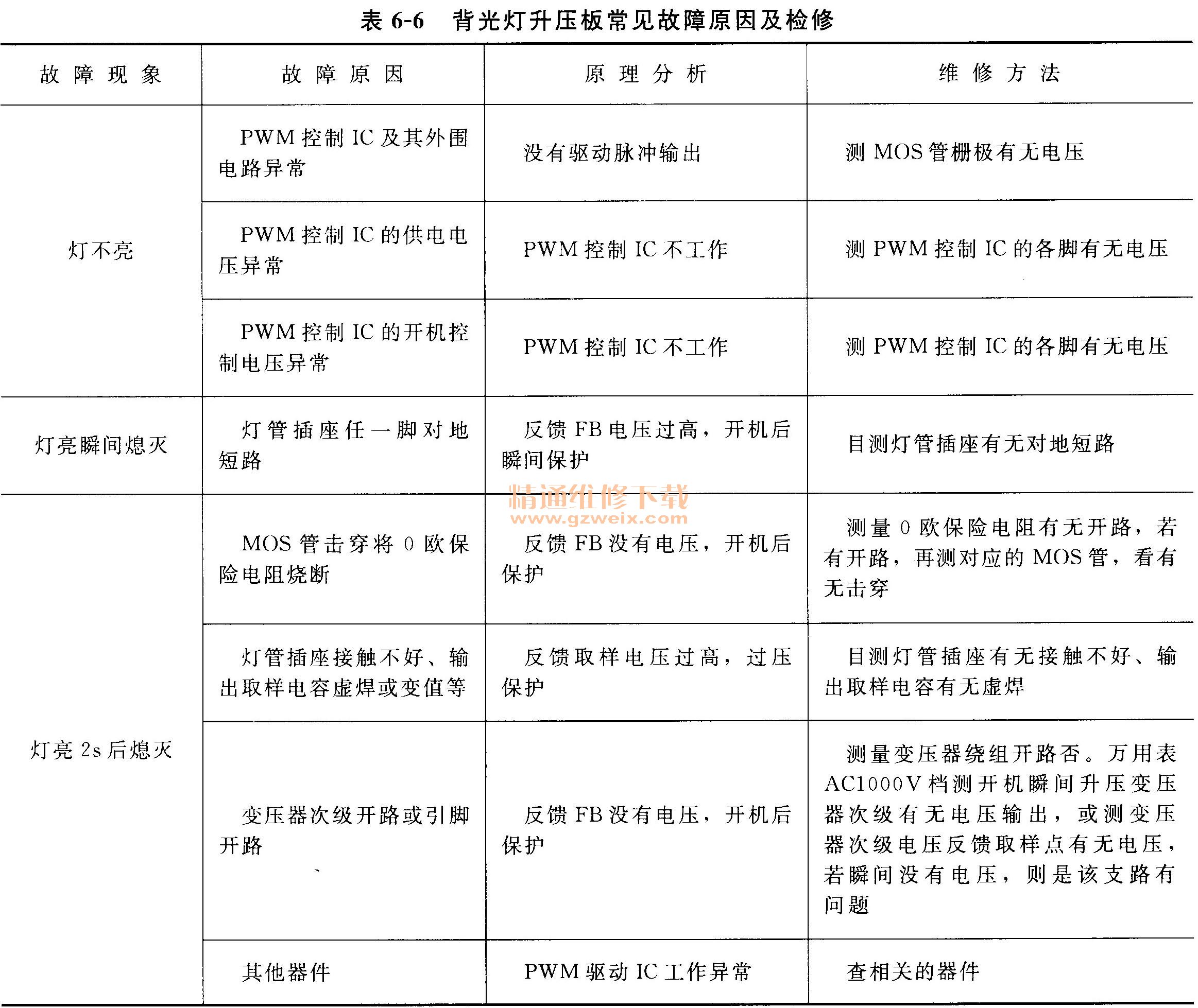

    表6-6是背光灯升压板常见故障的原因及检修。

    ①黑屏、背光灯不亮这种故障说明背光灯升压板没有工作，通常是电源供电电路中的保险管Fl-F5熔断，Q2 ＋5V稳压器输出异常。
    图6-4是奇美32英寸背光升压板引起的灯不亮检修流程。在测CN1插头的1脚有＋24V电源输入、12脚背光灯开／关控制为高电平，13脚背光灯亮度控制电压正常时，可判断背光灯升压板工作条件正常，才对升压板进行检查。

   ②背光灯亮一下又黑屏这是背光灯升压板先工作又保护的表现，一般是高压升压和保护电路出现了故障。在此故障中高压变压器损坏较多，可以通过比较T1-T8变压器绕组阻值来判定不良部位。还有一种是保护电路故障，保护电路一般在驱动板的上下两端或者T1～T8变压器的输入端。

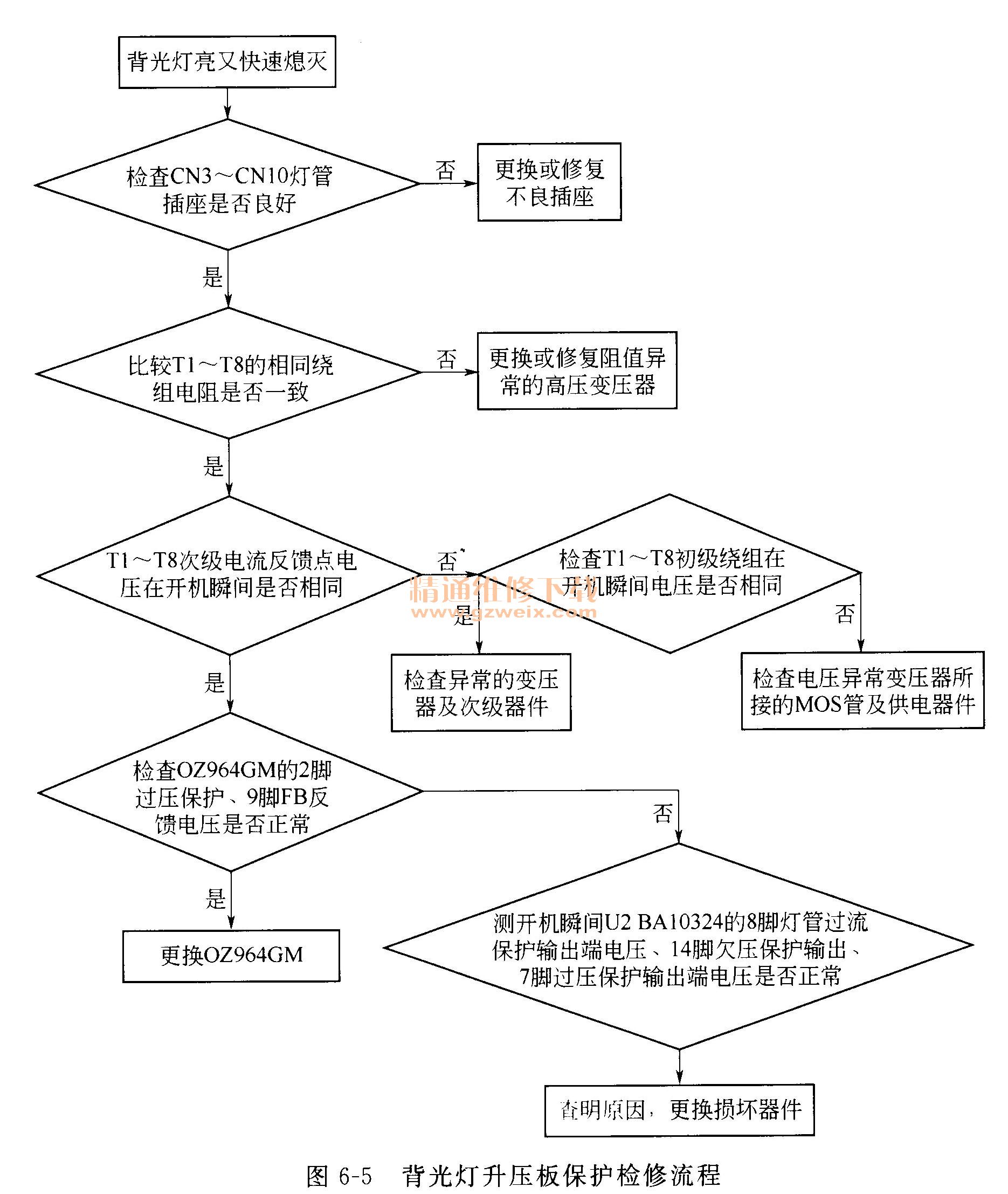

图6-5是奇美32英寸背光升压板引起的背光灯亮一下又黑屏的检修流程。
