技巧
根据背光灯亮否可以判断背光灯升压板是否工作，有下列情况之一，就可判断背光升压板正常：屏幕亮；黑屏，但从液晶电视机的后盖散孔或拆开后盖可以看到背光灯亮着。
经验
对于背光灯不亮造成的黑屏，斜视或在强光下可以隐约看到图像，要对背光灯升压板进行检查，重点是其上的保险管、高压变压器、MQS驱动管；对于开机屏亮一下黑屏，需要确认背光灯管及插座正常时，才能对背光灯升压板进行检查，也需先比较各高压电压比较器的阻值。
6.1海信TLM3201液晶电视机背光灯升压板
海信TLM3201液晶电视机，采用主、副两块升压板。两板的驱动升压部分电路结构相同，不同的是主板设置有背光灯激励脉冲形成、背光灯开／关控制、背光亮度调整电路。
6.1.1海信TLM3201彩电升压板电路的工作

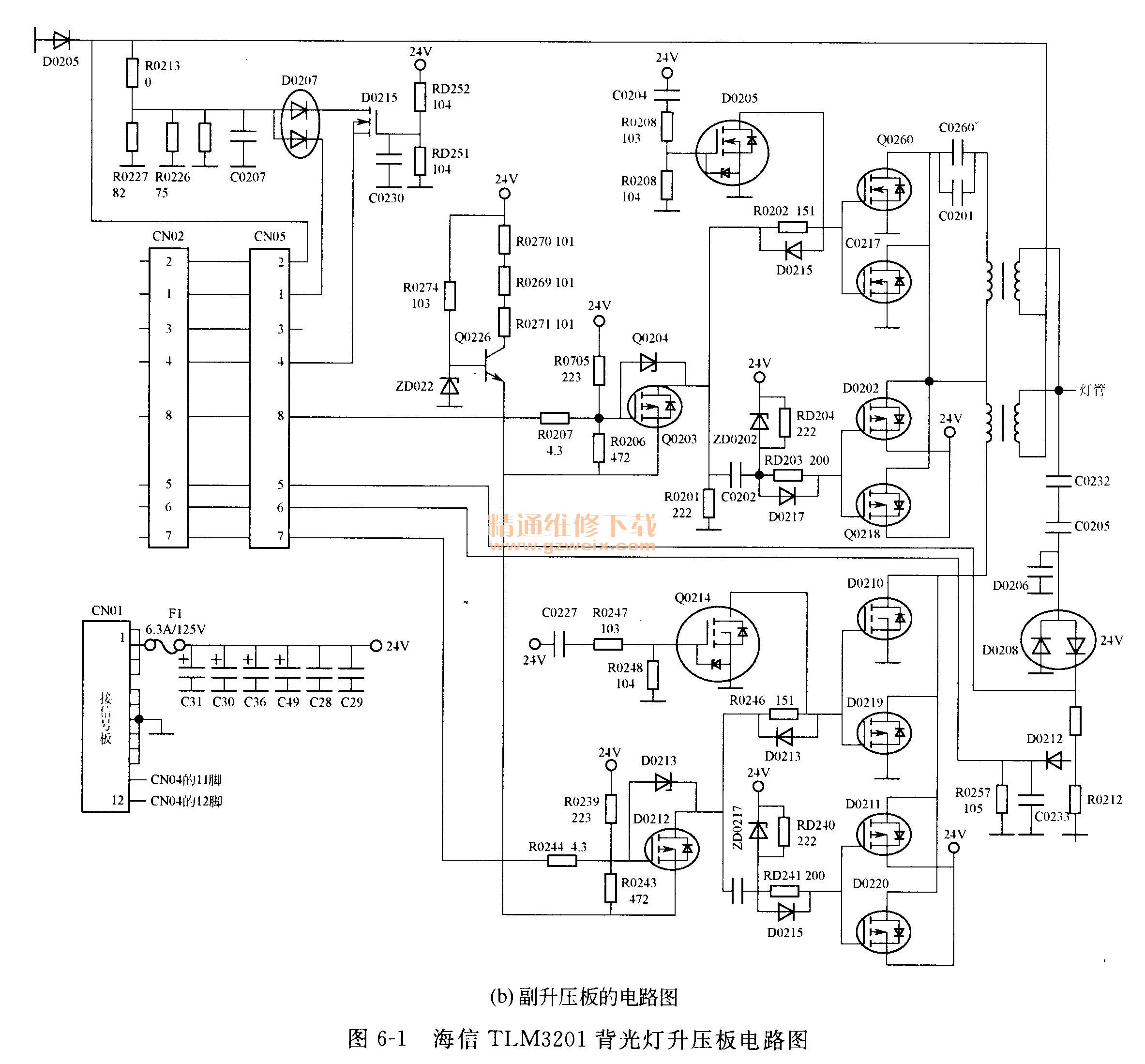

图6-1是海信TLM3201液晶电视机主、副升压板电路图。从图6-1中可以看出，主、副升压板的驱动电路结构相同，只是主升压板上增设有激励脉冲产生芯片LX1688CP、过流／过压检测芯IC6-IC8等，背光开／关控制和背光亮度调整芯片10393等。下面以主升压板为例介绍其工作原理。
（1）背光灯开／关控制
CN04的12脚输入背光灯开／关控制信号，4V高电平为开启，0V低电平为关闭。
当CN04的12脚为4V高电平，Q.7导通，使Q8及后级的Q9, Q27导通，在Q9, Q27的E极输出＋5. 5 V电源，分别提供给LX1688CPW芯片的23脚、IC8和IC7芯片作为供电电源，启动升压板上的电路全面工作。
（2）背光亮度调整
CN04的11脚输入背光亮度调整信号，标准状态电压为3V，节能模式1为2. 4V，节能模式2为2V。
CN04的11脚输入的背光亮度调整信号，经R27送到10393运算放大器的5脚，脚基准电压进行运算放大后由7脚输出，经R38送到LX1688CPW的5脚。当调整背光模式时，会改变LX1688CPW的5脚电压高低，再通过LX1688CPW的内部比较器，来控制1, 24脚输出PWM脉冲的宽度，起到调整灯管的亮度的目的。
（3）背光灯激励脉冲的形成及放大谐振
当LX1688CPW芯片的23脚得到24V供电电源时，内部的振荡及PWM调整电路就开始工作，由1, 24脚输出一组相位相反的PWM激励波形。其中1脚输出的PWM脉冲经
Q3激励管放大后，加到Ql和Ql 7, Q2和Q18两组MOs对管的G极；24脚输出的PWM形经Q12激励管放大后加到Q16和Q19, Q15和Q20两组MOs对管的G极。这两个相位相反的PWM激励脉冲经上述MOs管放大，送高压变压器T1, T2升压，并与C32, C5谐振为高频高压脉冲后，驱动背光灯管点亮发光。
另外，LX1688CPW的1, 24脚输出的PWM脉冲，还通过后插头CN02的7脚和8脚，提供给副升压板插头CN05对应引脚，以启动副升压板工作。
（4）电流检测及过流保护
背光灯管的电流走向为：T1, T2次级绕组的上端→背光灯管→地→R75、 R77、R26→R13→T1、T2次级绕组的下端。
背光灯管工作时，其电流在流经R75, R77, R26时会形成正比例的压降，通过二极管D7, D8整流、C8滤波形成相应值的直流电压，一方面通过电阻R23反馈到LX1688CPW的18脚灯管电流反馈端，另一方面通过电阻R50加到比较器IC6的1脚作为过流检测信息。
LX1688CPW把18脚灯管电流反馈信号与参考电压比较后，经过17脚外接相位补偿电容进行相位补偿后，用于自动调制1, 24脚输出的PWM脉冲占空比，以自动调控背光灯管的工作电压，使背光灯管发光稳定。
当灯管过流时，IC6 1脚输入的灯管电流取样电压会高于基准电压，使比较器工作状态翻转，其4脚输出高电平，使Q24饱和导通，其c极为低电平，送IC7, IC8两个比较器处理后使其4脚输出电压升高，使Q30-Q34进一步导通，Q31, Q34的c极呈现低电平，D2导通，将LX1688CPW的7脚启动控制端接至低电平，强迫内部的振荡器控制停止工作，其1, 24脚停止PWM输出，关闭背光灯管，以免电流过大使升压板负载过重烧坏器件。
（5）输出高压自动调整
TI, T2高压变压器输出的电压，经高压电容C32, C5进行取样，经二极管D6整流以后得到的脉动高频直流电压，由分压电阻R66, R12分压，通过二极管D12反馈到LX1688CPW的电压的15脚电压检测端，与芯片内部的参考电压1. 25V进行比较形成的误差电压，送往内部电压比较器处理后，经PWM脉冲调制器自动调整1, 24脚输出的PWM脉冲占空比，保证灯管工作电压稳定。如LX1688CPW输出电压过高，则执行过压保护。
6.1.2海信TLM3201彩电背光升压板的检修

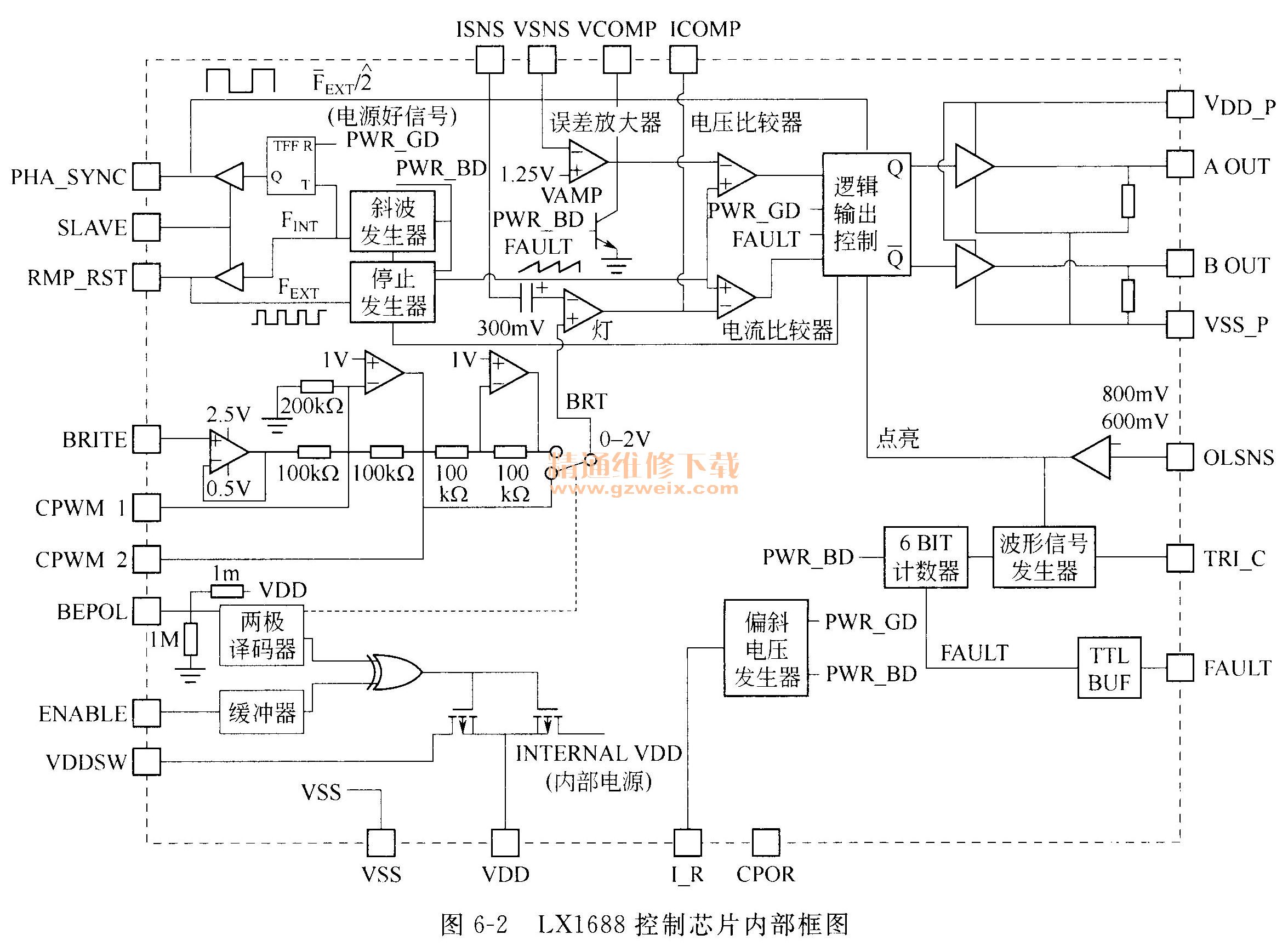

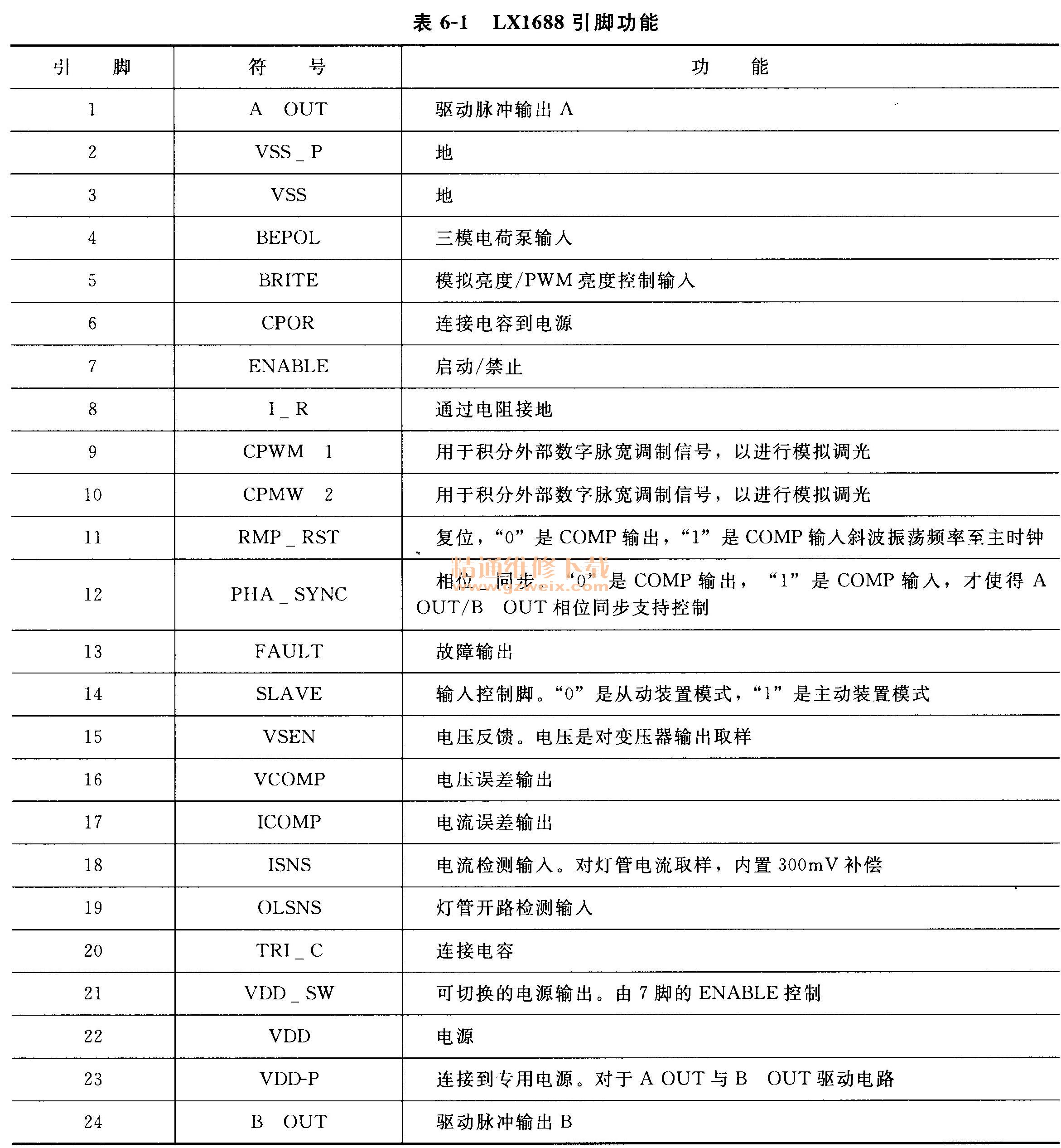

图6-2是LX1688多灯冷阴极控制芯片内部框图，表6-1是其引脚功能。
（1）背光灯在开机瞬间屏幕亮一下就灭
这种故障现象是背光升压板的保护电路因故动作所致，需先测背光灯升压板的＋24V供电电源，其次检查背光灯升压板上的灯管插座是否存在开焊现象。然后在确认背光灯管正常的情况下，检查背光灯开／关控制信号（包括测CN02的12脚背光灯开关信号电压，测试Q7, Q8, Q9, Q27极电压）。
（2）背光灯不亮
需先确认背光升压板的工作条件是否具备，包括CN04的1脚＋24V供电电源，12脚背光灯开／关控制信号是否为4V左右开启值，11脚背光调光信号是否在2～3V的正常范围内。
其次检查背光灯升压板上F2保险管是否熔断，测LX1688CPW的23脚启动电源，如果为5. 5V开启值，检查LX1688CPW及外接器件；如果低于5V甚至为0V，检查Q27, Q9,Q8. Q7等背光灯开／关控制管。
（3）背光灯时亮时不亮
通常是灯管插座与灯管接触不良，背光灯升压板的＋24V供电异常。
