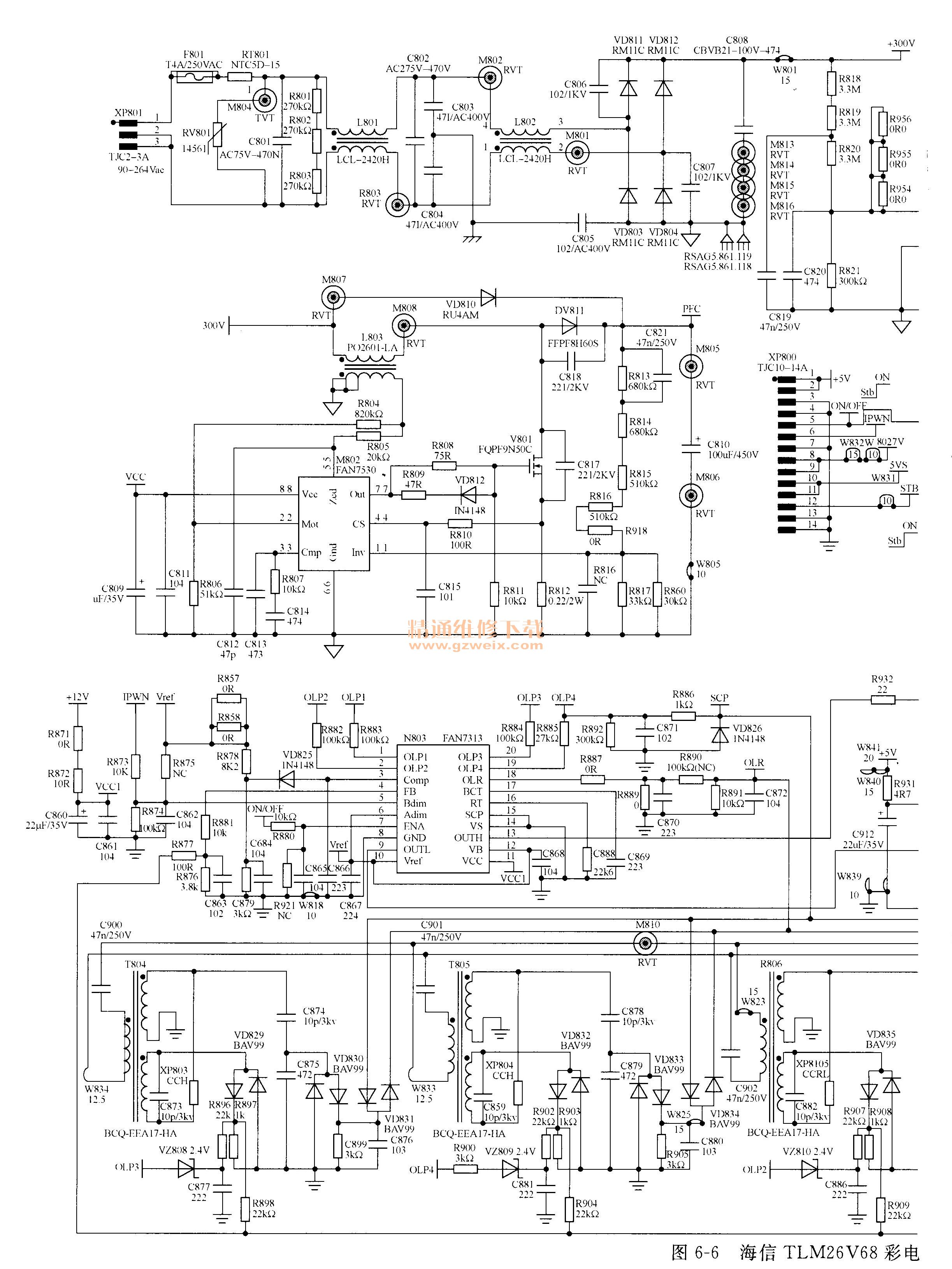

图6-6是海信TLM26V68彩电IP整合板电路图。电源部分的PFC模块采用FAN7530、电源模块采用FAN7602B；背光灯升压板电路部分的PWM控制器采用FAN7173。
6.3.1海信TLM26 V68彩电IP整合板的工作
（1）电源电路的工作
①电源电路由电源模块FAN7602B、开关变压器T801等组成电源电路。只接通电源后，这部分电路就开始工作，输出＋12V, ＋5VS, ＋5V电压。
220VAC电源经XP801插头、保险管F801、热敏电阻RT801、高压电容C801、扼流线圈L801和L802等消除电网干扰，送VD811, VD812, VD803, VD804进行桥式整流，C808滤波，形成＋300V左右的脉动直流电压，分为两路：一路经R818＋R819＋820、R821分压，提供给FAN7602B的1脚作为电网电压欠压取样信号；另一路经M807接头、VD801二极管、PFC点，除由开关变压器T801提供给开关管V802外，还经启动电阻R917, R826, R827提供给FAN7602B的8脚，通过内部电路对6脚外接的C822充电，当IC822充电至FAN7602B的6脚高于12V时，启动内部的振荡电路开始工作，由5脚输出PWM脉冲，经开关管V802放大，T801变压后由各个次级输出不同幅度的开关脉冲。
T801的3脚次级输出的脉冲，经限流电阻R829、整流二极管VD806、滤波电容C822,稳压二极管形成＋18V电压，送FAN7602B的6脚，取代启动电压对芯片内电路供电。
T801的5脚输出的脉冲，经限流电阻R838、整流二极管VD808、滤波电容C828处理形成直流电压，除做开／待机控制光电耦合器N806的工作电压外，还会在开机状态下，经三极管V805、稳压二极管VZ805稳压为17. 2V，作为PFC模块FAN7530的工作电压。
T801的右侧12, 10, 8脚次级输的直流电压，分别经VD820, VD821, VD822等进行整流滤波形成＋22.5V, ＋12.7V, ＋5VS等直流电压。其中的＋12. 7V电源除经V812等稳压为＋12V对外输出，还经N807三端稳压器、N808取样、N805光电耦合器放大后，反馈回FAN7602B的3脚，作为稳压信号，以自动调整5脚输出的PWM脉宽，保证＋5VS等输出电压的稳定。
FAN7602B的1脚是电网电压欠压保护输入端，当电压低于2V时执行保护功能；4．脚为功率限定端，当电压高于4V时芯片停止工作。
过流保护取样电阻R837串联在开关管V802的S极，当电源负载过重时，此电阻形成的压降升高，通过R836反馈给FAN7602B的3脚，通知内部电路执行过流保护。
②开／待机控制XP802的12脚SBT输入开／待机控制信号，高电平为开机，低电平为待机。
a．待机状态：插头XP802的12脚SBT输入低电平，一路使V810截止→切断V817基极回路→V817截止，其C极呈现0V→V812截止→除停止＋12V／输出外，还令V813截止，又停止＋5V输出；另一路使V814截止→N806截止，其4脚无电压输出→V805截止，停止其E极输出VCC电源→切断PFC模块FAN7530的8脚供电，PFC模块停止工作，PFC电路不工作→背光升压电源电路不工作。
b．开机状态：插头XP802的12脚SBT输入高电平，使V810, V814导通。V810导通，使V817, V812, V813依次导通，接通＋12V, ＋5V输出电路，有＋12V, ＋5V电源输出。V814导通，使N806, VZ802, V805依次导通，V805的C极输出＋17. 2V电压，提供给PFC模块FAN7530的8脚供电，可以启动PFC电路工作。
③ PFC电路由L803储能变压器、FAN7313模块等组成。负责把＋300V变换为＋380V，提供背光升压电路。
开机后，电源电路一方面对PFC模块FAN7530的8脚提供＋17. 2V电源；另一方面电源电路工作产生电流在流经L803初级时，会在其次级形成感应脉冲，经R805提供给FAN753。的5脚作为零电流检测信号。当FAN7530认为上述两项条件符合要求时，就启动工作，产生激励脉冲由7脚输出，控制MOs管V801快速轮流导通／截止，当V801导通时，＋00V→L803→V801的D, S极→R812→地，构成回路，储能电感L803流过电流进行储能，电压左正右负；当V801截止期间，L803电感特性使其感应的电动势反转，电压左负右正，这个反向电动势与＋300V电源叠加，使V811导通，向C810充电，在C810即PFC端形成＋380V左右的直流电压。这个＋380V电压，除提供给背光灯升压电路的高压部分外，还提供给电源电路的开关管部位，以提供电源的工作电压，提高电源消除干扰的能力，保证电源输出电压稳定。
FAN7530的1脚为稳压信号反馈输入端，通过电阻R816～R813对PFC端电压取样。
R812 （0.22Ω/2W）串联在PFC管V801的S极，以在V801过流时，通知 FAN的4脚内接过流保护电路动作，停止PFC电路的工作。
（2）背光灯升压电路
由模块FAN7313、开关变压器T802、高压变压器T804～807等组成。其中FAN7313内设置有振荡器、-PWM调制、误差放大器（CMP）、开路保护（OLP）、短路保护（（SCP）,电压保护（OLR）、热稳定性保护（TSD等功能电路。
开机后，电源输出的＋12V电源，通过R871, R821, C861滤波形成VCCl，提供给的FAN7313的11脚，启动内部工作，由9, 13脚输出一对极性相反的PWM脉冲→V904和V905, V906和V907首次放大→T802变压→驱动V803, V804 MOS管再次放大→T803再次变压→C900→C903耦合→送T804～T807高压变压器变压后由各自次级输出，其中次级高压绕组输出的脉冲会在C874, C878, C883, C888配合下进行高频谐振，形成高频振荡脉冲，通过插头点亮液晶屏组件内的对应背光灯管；次级取样绕组输出的脉冲经VD829整流、R896和R898分压、VZ808稳压（或V832, R902, R903, VA809, VD835, R907,R908, VZ810, VD838, R912, R912, VZ811）形成灯管工作电压取样信号OLP3,OLP4, OLP2, OLP1 ），通过R885～R882分别提供给FAN7313的20, 19, 2, 1脚，被内部电路分析后判断灯管是否开路及其工作电压是否正常。
FAN7313根据4脚FB稳压反馈端，通过R881, R887, R898, VD829（或R904和VD832, R909和、R914和VD838>，对T804～T807的次级输出电压进行取样，送内部的误差放大器，在C865, VD825, C864, R879等阻容器件配合下，形成相应的直流电压，送内部PWM控制器，以自动调整9, 13脚输出的PWM脉宽，以保证灯管工作电压的稳定。
FAN7313的18脚过压保护端，通过R887, R890, VD831, VD830（或VD834和VD833, VD837和VD836, VD840和VD839）对灯管工作电压进行取样，当取样值使FAN7313的18脚电压高于2V时，就会启动内部的过压保护电路OLP动作，停止芯片输出PWM激励脉冲，背光灯升压电路停止工作。
FAN7313的1, 2, 19, 20脚是OLP灯管开路保护，其中任意一脚电压低于1V时，就会执行灯管开路保护，2s停止芯片输出PWM脉冲。比如，当T804次级高压绕组所接的灯管开路后，该变压器负载变轻，各次级输出电压下降，其中次级低压绕组输出电压，经VD829, R896, C877形成电压下降，通过VZ808使FAN7313的20电压低于1V，执行保护。
FAN7313内部的过热保护器，当检测此芯片温度高于150℃时，执行保护停止输出
PWM脉冲。
6.3.2海信TLM26V68彩电IP整合板维修精要

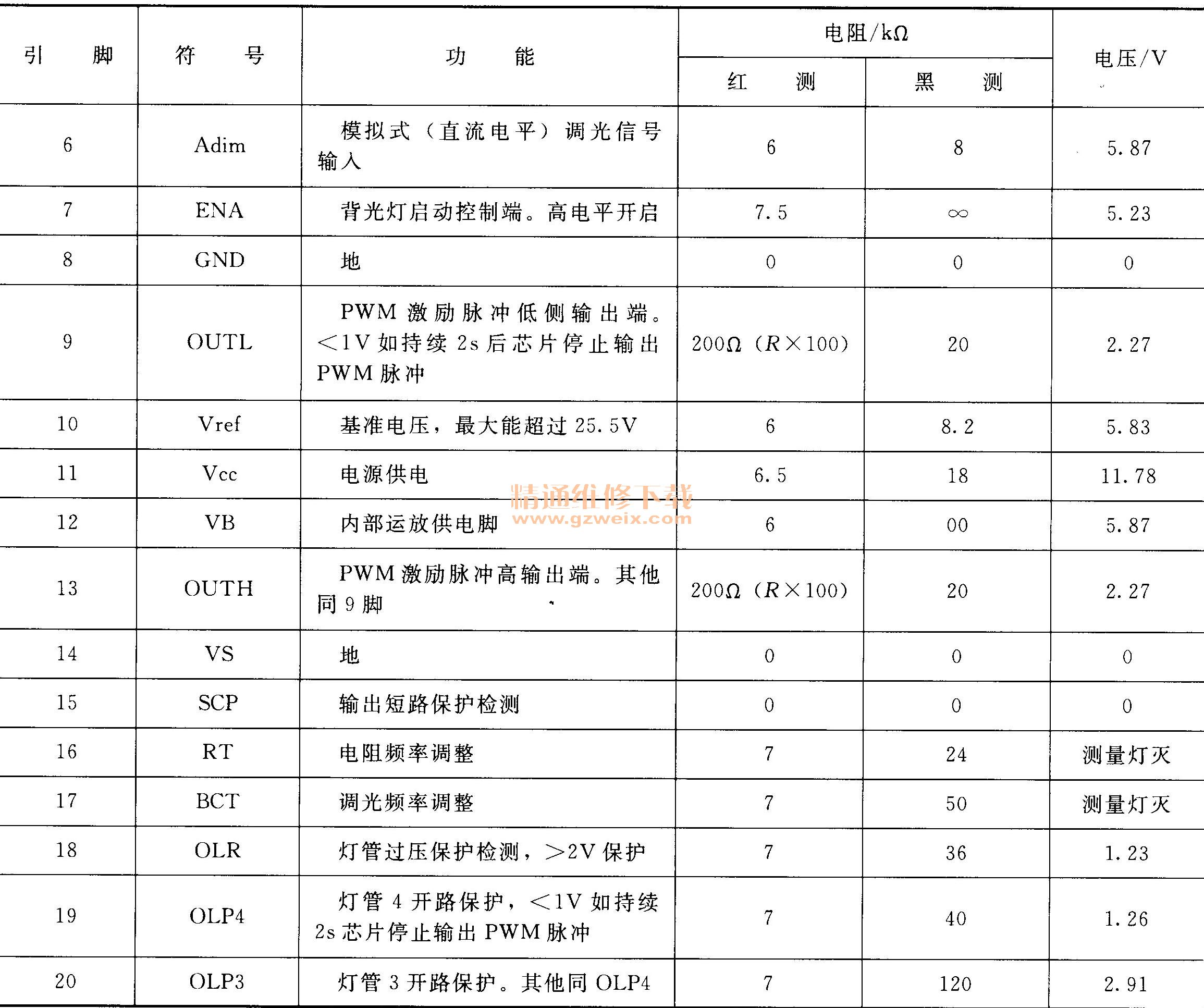

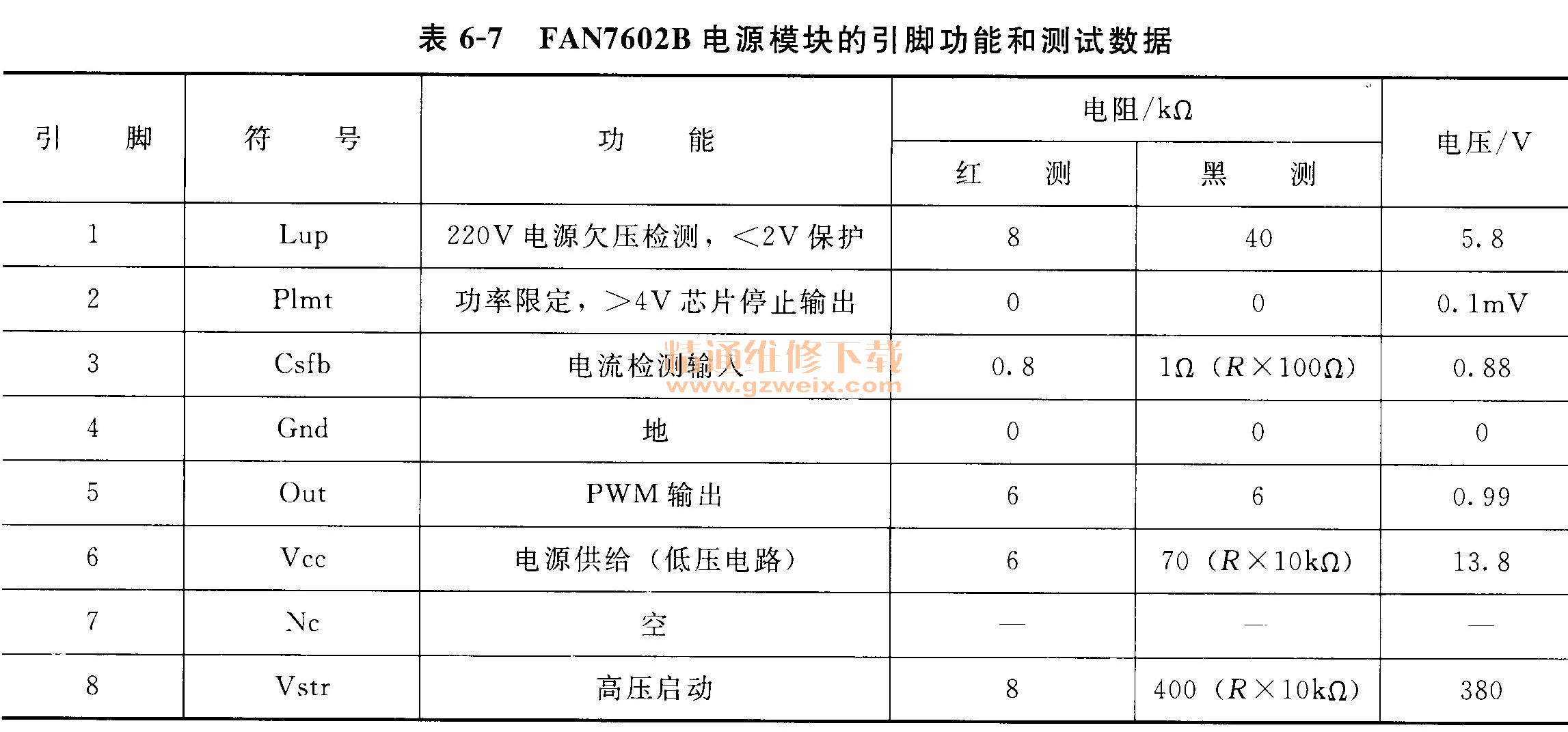

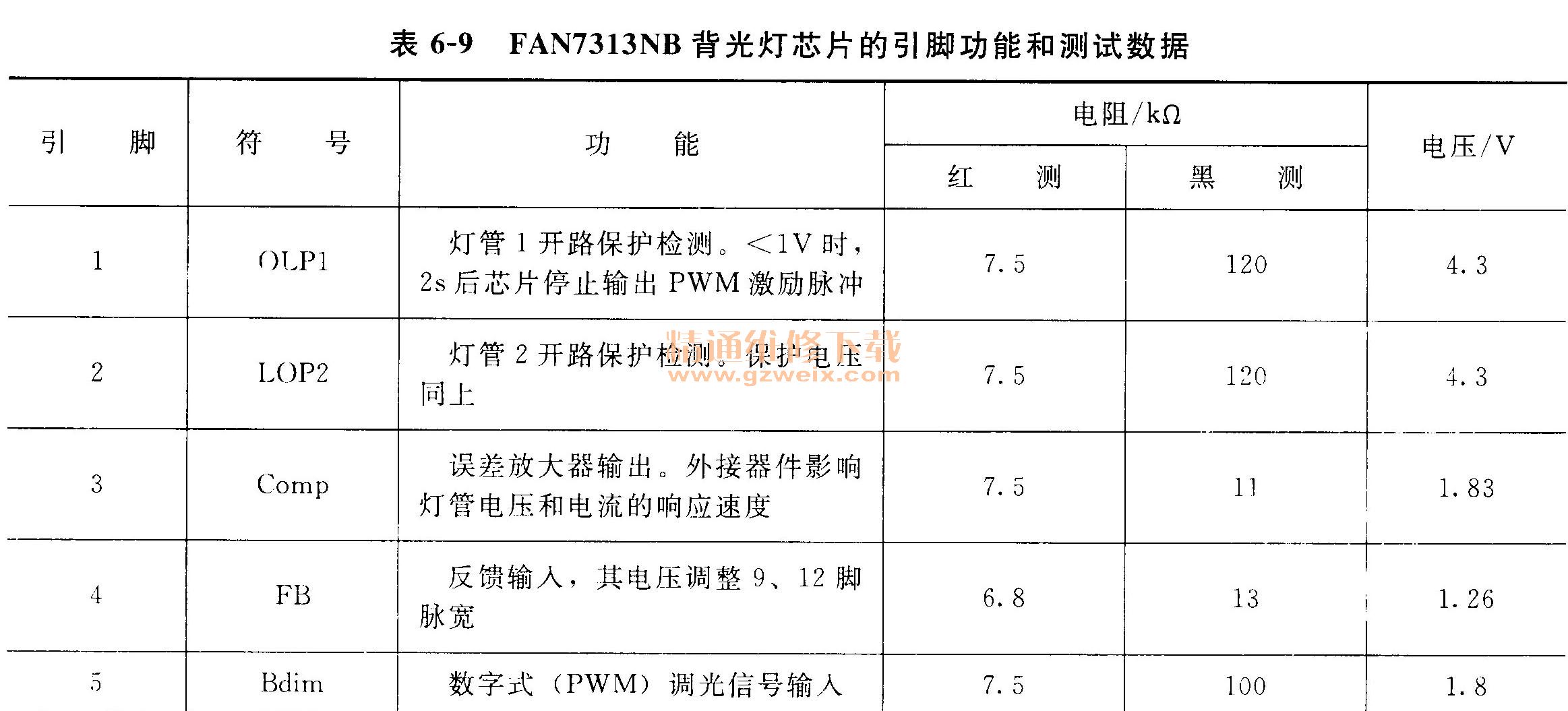

表6-7是FAN7602B电源模块的引脚功能和测试数据，表6-8是FAN7530 PFC模块的
引脚功能和测试数据，表6-9是FAN7313NB背光灯芯片的引脚功能和测试数据。
