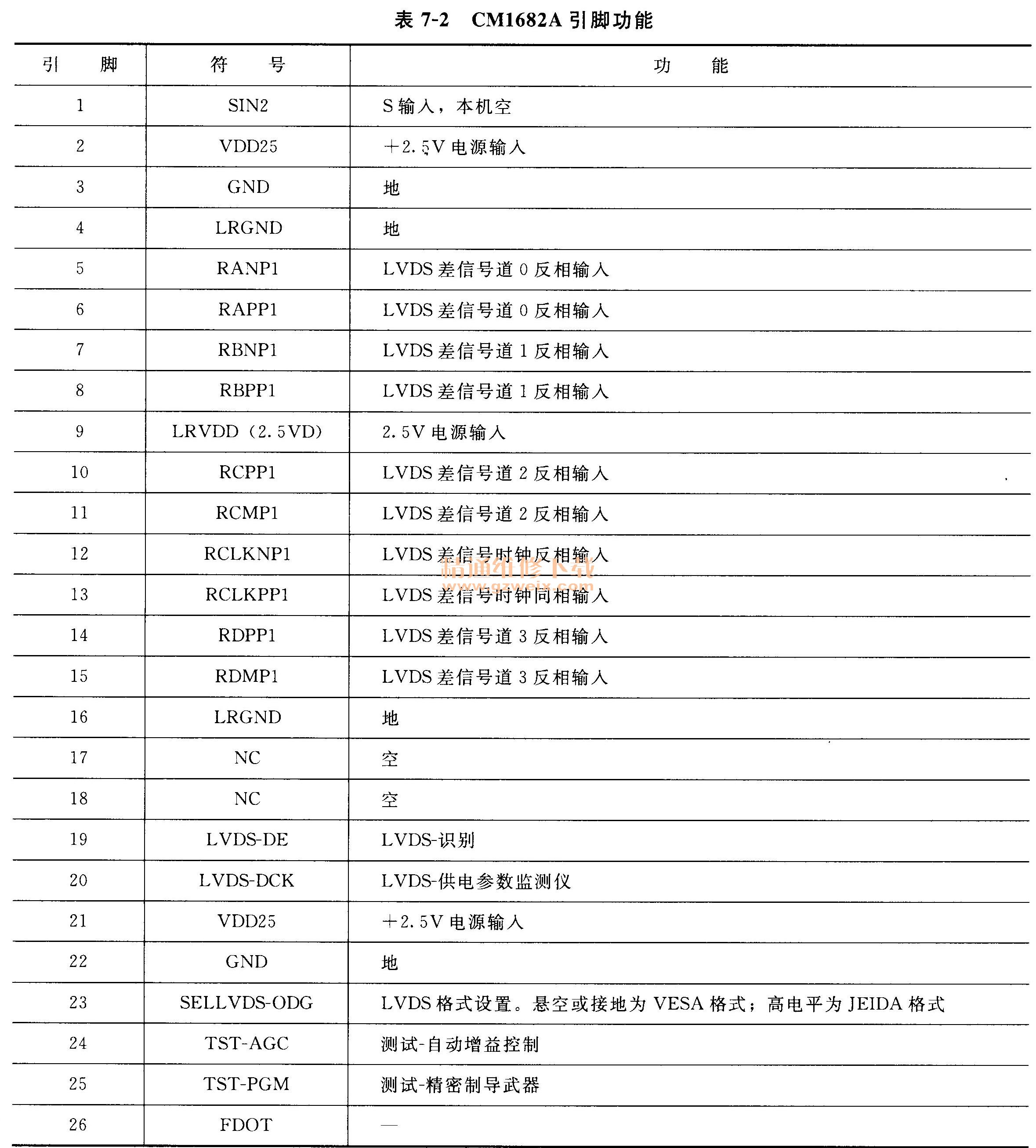

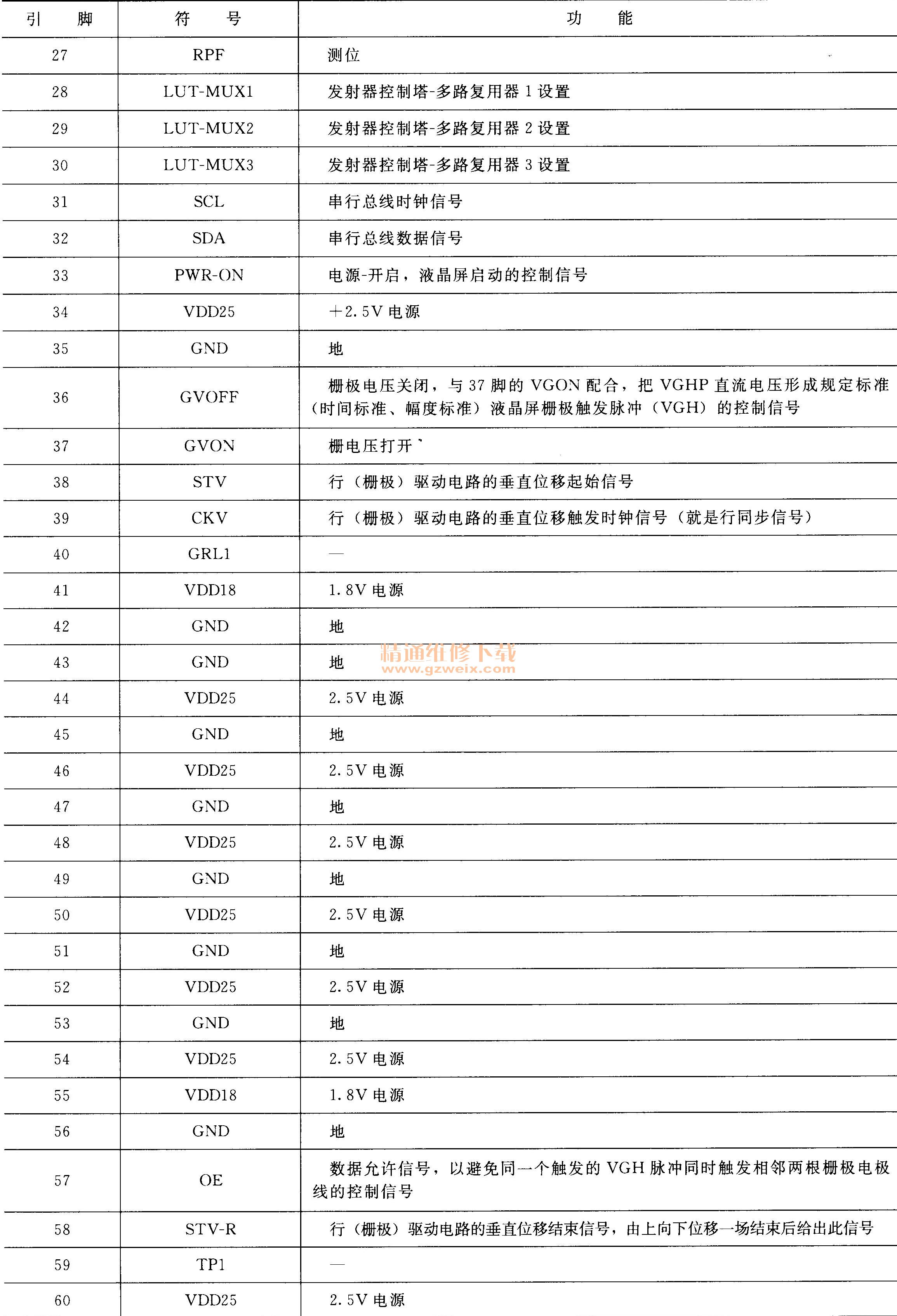

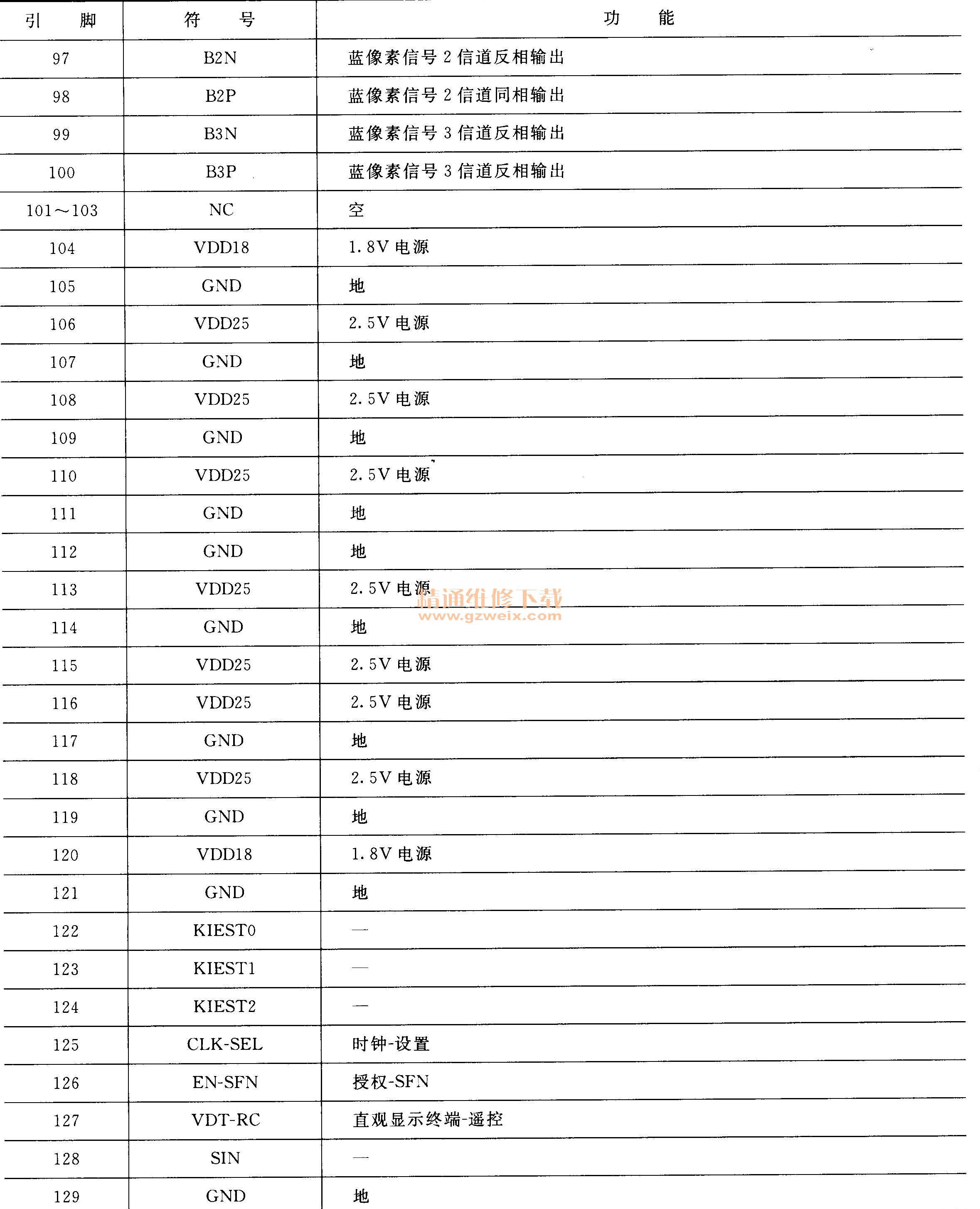

CM1682A是台湾奇美(CHI MEI)公司的大规模数字集成电路,128引脚,QPF封装,主要应用于奇美32寸至37寸液晶显示屏时序控制电路信号转换。其特点如下。
①支持一个通道6/8bit LVDS输入。
②支持VGA/SVGA/XGA/ WXGA分辨率。
③新型智能极性算法的双电源供电,输入/输出电源为2. 5 V±0. 2 V、逻辑电源为1. 8V±0. 1V供电。
④可编程TCON(时序控制)选择。
⑤嵌入式图像发生器。
⑥嵌入式电压检测。
⑦自动白色跟踪。
⑧嵌入式扩频时钟发生器。

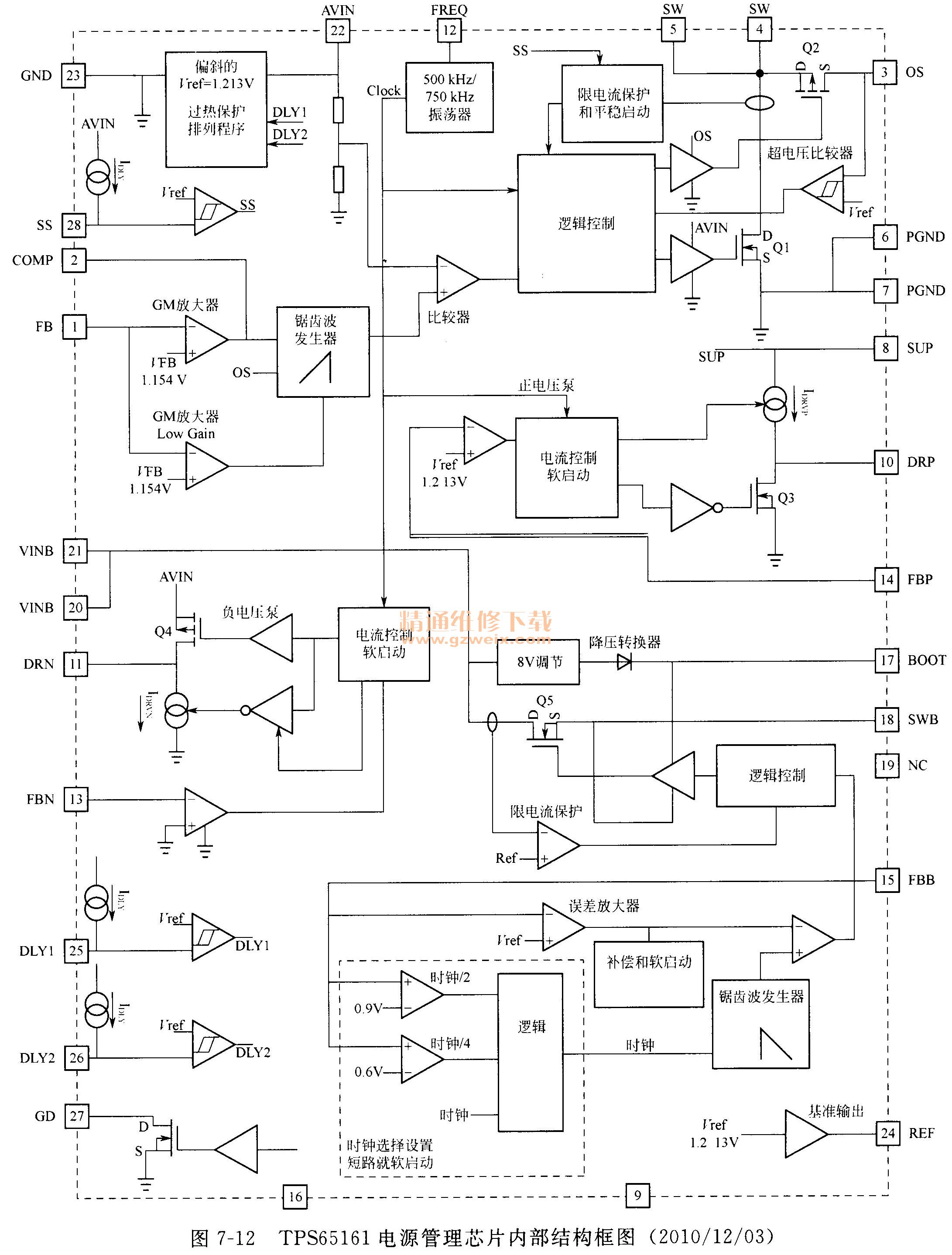

图7-12是TPS65161电源管理芯片内部结构框图,该芯片的引脚功能和电压见表7-3。图7-12 TPS65161电源管理芯片内部结构框图(2010/12/03)
这个芯片是4通道多路转换器,是液晶显示屏供电的电源管理芯片,其特点如下。
①输入电压范围为8-14. 7V,典型值为12V。
②输出电压最高达19V。
③内有一个2. 8A电流限制开关,一个3. 7A的电流限制开关,一个400mA电流充电泵
④精确度为1.5%的2. 3A降压转换器。
⑤500/750kHz频率转换器。
⑥负电压充电泵驱动给VGL。
⑦正电压充电泵驱动给VGL。
⑧可调节的排列程序对于VGL, VGH。
⑨栅极驱动信号到外部的MOSFET管。
⑩内部的调节和软启动。
11短路保护、过压保护、过热保护。
(2)维修注意事项
HX8915伽马校正器附近的R340等电阻阻值的要求精度很高,精度误差都在1%以内,并且阻值的选配精确到欧姆。因这几个电阻的位置比较靠近缓冲集成电路,在使用热风枪拆卸集成电路时,要避免热风枪吹及这几个电阻,若吹跑一只,一般配不到。
(3)逻辑板的维修
①逻辑板DC-DC变换电路这部分电路故障率较高,尤其这部分的保险管(标注FB)易开路,会造成逻辑板不工作,出现黑屏、背光板亮的故障现象。
②信号转换电路信号转换电路一般由一块时序控制芯片完成,如果出现黑屏、背光板亮,在测供电正常时就很有可能是这个芯片不良。
③信号缓存电路一般是由一个或两个帧缓存器组成,有集成在时序控制器内。如果缓存器不良,可能画面有斑状干扰,类似于癣状画面。
经验
逻辑板由于电压较低,元件不良故障不为多见,最重要的就是确保电路和连接正常,所以排线的检查尤为重要。排线由于弓}脚多容易有虚焊或者连接不实。多数故障检查排线或者重新插一次就有可能正常。有的排线插座由于几次插拔会出现虚焊,补焊即可。
例1有声无图、背光亮。观察逻辑板,发现FPl贴片保险电阻熔断,并烧焦附近铜箔,这说明当时流经的电流过大,由此判断后级有击穿短路现象。测该点对地有阻值,又逐个检测VAA-FB, VGL, VGH, VDA, VDD25各电压输出端对地阻值,发现VDA端对地为0Ω,经查为滤波电容C21击穿,更换后恢复正常。
例2白屏。测VDA等电压正常,测GM1-GM14电压发现有多个均为12V,经查为R350电阻开路。
例3屏亮起的时间较长,且亮起后呈现白屏,其他正常。先检测逻辑板各路供电,发现VGHP (18-22V)电压为OV, VDA等输出电压正常,这说明故障在VGHP电压形成电路,UPI TPS65161的10脚直流电压为2. 25V、交流电压为5V正常,VAA点15. 9V正常值,怀疑DP5开路,拆下DP 5检查,确认开路,更换后故障排除。
经验
VGHP电压是为屏内GATE极提供的高电位,也就是打开GATE极的电压,当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障。
例4满屏竖彩条,竖彩条由少增多,变化较慢。根据经验,这种故障应在VGH电压产生电路。测VGH电压仅为0. 5 V,正常应为18V。继续测VGHP电压为22V正常值,但测QP8的G极为21V(应为低电平),继续测QP7的2脚控制输入端为高电平正常,说明QP7损坏,更换后故障排除。
经验
应急修理可把Q7的6脚用导线试着短路接地。
例5满屏竖条中夹杂着隐约图像,有时黑屏。测VDA, VGH, VGL等电压,发现VGHP电压4. 8 V左右摆动且测时竖条有变化,手摸TPS65161电源芯片温度较高。对VGHP端的滤波电容CP19, CP43检查,结果是CP19漏电,更换后故障排除。
例6屏幕有竖带干扰、竖带两边宽中间窄。根据经验,这种故障通常是VGL电压过低。实测VGL电压为0V, VDA等电压正常。结合VGL电压形成电路检查,结果为DP7损坏。
例7图像暗淡,对比度差。经查为QP8损坏,造成VGH电压为6V,远远低于正常值18V。
例8负像。如GM1~GM14一组或多组电压偏低,多为分压电阻变值;如为0V,多为HC8915芯片损坏。另外CN1、CN2软排线松也会引起此现象。
