经睑
ZV1压敏电阻负责电网电压过高保护，平时呈现无穷大阻值，但当电网电压超过265V时，内部材料击穿炭化导通，产生很大的电流，把前面的F1保险管熔断。实修时遇有ZV1炸、裂、有黑炭点则可肯定已击穿。此时，需粗略测试DB1桥式整流器、C16最大体积电容极间电阻，如无击穿现象更换F1, ZV1即可。
（2） PFC功率因数校正及输出电压段切换
以NCP165。为中心组成功率因数校正电路，以LM393为中心组成PFC电路输出电压段切换电路。
① PFC电路BDl桥式整流器输出的脉动直流电压，一路经R2, R3分压提供给NCP1650的5脚作为交流电压整流输入，通过内部电路对3, 4脚外接电容C6和C7充电，形成交流参考电压、交流参考补偿信号；另一路PFC经电感L12、升压二极管D1, TH1热敏电阻、大电解电容C16和C17等滤波后，提供给开关变压器Tl的初级并在其次级形成感应电压，经L6, D18, C10, ZD4整流滤波形成VCC，提供给NCP1650的1脚工作电压输入端／欠压保护检测。
当NCP165。的1脚电压在允许范围内，就启动内部电路开始工作，并根据5, 6脚电压值由16脚输出的相应占空比的PFC脉冲，控制Ql轮流导通／截止比例时间，使Dl, C16对桥式整流器输出的脉动直流电压进行相应比率的升压整流滤波，形成HV （＋380V或＋260V）电压，提供给背光灯升压板供电电源；当NCP1650的1脚镇10. 5V时，执行欠压保护。
NCP1650的6脚是输出电压反馈／欠压检测输入，通过R12＋R13＋R14, R15，对PFC电路输出的HV（高压）取样，平时按反方向自动调整16脚脉宽，以实现稳定功能。但当6脚镇0. 75V，执行掉电保护，停止16脚输出，PFC电路停止工作，进而停止背光灯升压板供电电源的工作。
经验
① Q1 PFC管易击穿，把F1保险管熔断，有的还把R11（0. 020/2W）限流电阻烧坏，Q1击穿的主要原因多是自身质量问题，少数是升压电感L2内部短路、ICI NCP1650损坏。②如C16两端电压为＋300V左右，说明PFC电路没工作，需检查ICI NCP1650的1脚VCC电压、5脚交流电压输入电压、13脚外接电阻R5\ 14脚外接电容C11。
② PFC电路工作电压段切换电路此电路由D19, LM339, Q21等组成。220VAC电源由D19整流、CE49滤波变换为相应的直流电压，经R63, R64/R10分压，提供给LM339的3脚作为电网电压取样电压值。此电压与2脚的基准电压（由12V电源电路产生VCC经R65, IC11稳压产生）比较后，确定1脚输出电压高低，来控制Q21管的工作状态，以控制NCP1650的6脚反馈端电压高低，从而控制其16脚输出PFC控制脉冲占空比，控制PFC升压电路的升压比例，达到控制PFC输出电压段的目的。
当电网电压为90-132VAC时，LM339的3脚电压低于2脚基准，内比较器导通，其1脚输出低电平，Q21截止，不影响NCP1650的6脚电压（此时为最高值），使16脚输出的PFC控制脉冲占空比大，Q1 PFC管在每个周期的导通时间长、截止时间短，BD1桥式整流器输出的＋300V通过L1 PFC变压器、Dl对C16充电时间长，PFC电路升压比例大（200％左右），在C16两端形成约＋260V电压。
当电网电压为180-264VAC时，LM339的3脚电压高于2脚，内比较器截止，其1脚输出高电平，Q21导通，其D极为低电压，把NCP1650的6脚电压拉低，使16脚输出的PFC控制脉冲占空比小，Ql PFC管在每个周期的导通时间变短、截止时间变长，BD1桥式整流器输出的＋300V通过L1 PFC变压器、Dl对C16充电时间短，PFC电路升压比例小（125%），在C16两端形成约＋380V电压。
（3）12V电源
由NCP1377电源模块、T2开关变压器、T3自驱动变压等组成。只要接通电源，这个电源就会工作，把PFC电路输出的HV电压（＋380V或＋260V），变换为＋12V提供主信号处理板。
① 12V电源电路的启动工作PFC电路输出的HV电压，通过D11提供给电源模块NCP1377的8脚，经由内部的4mA恒流源给6脚的C34充电，当充电至6脚电压达12. 5V左右时，启动内部PWM控制电路开始工作，由5脚输出PWM脉宽调制波形，此时4mA的恒流源关断，由变压器T2的次级绕组对C34充电。
NCP1377的5脚输出的PWM脉冲，经Q5放大、T2降压升流后由次级输出，送Q6和Q14 MOS管、T3变压器、Q7～Q9构成的并联同步整流电路（属于变压器次级绕组提供自我驱动信号方式），进行半波整后形成＋12V/4A电源。
T3变压器用于实现并联同步整流电路的自驱动。其初级有电流流过时会在次级产生驱动电压，经Q7, Q8, Q9组成的推挽缓冲级加在Q16, Q14的G, S极间，控制这两个管的工作状态。
②12V电源的稳压＋12V/4A经R50, R51分压取样，通过IC7三端稳压器，送IC8光电耦合器放大后，反馈回NCP1377的2脚，以自动调整5脚PWM脉宽，实现稳压控制。
③过流／过压保护NCP1377的3脚为过流检测端，当开关管Q5的电流过大时，流经开关管Q5源极电阻R39两端的取样电压增大，使NCP1377的3脚的电压增大。当3脚电压增大到阀值电压时，关断5脚PWM输出，进入安全的脉冲模式，以防止芯片重新启动。当电流恢复正常，芯片能自动恢复到原正常的工作状态。
变压器重启动检测是通过辅助绕组连接到NCP1377的1脚检测端来完成的，同时该脚具有快速过压保护功能。一旦检测到过压情况，芯片锁定5脚驱动信号的输出，过压取样时间为4. 5μs。
经验
Q5易击穿，把F1保险管熔断、R39烧坏（一定要拆下仔细测试阻值是否为0.47Ω），应同时更换上述损坏器件，多数故障排除，少数会再出现击穿Q5的现象。对于后者，需依次检查NCP1650，负责保护Q5的R38, D12, C33,稳压电路中的R50, IC7, IC8。
经验
T1变压器次级1绕组引脚处易开路，引起＋12V无输出。
（4） 24V电源电路
由电源模块NCP1217、开关管Q2和Q17、开关变压器T1等组成。PFC电路输出的HV电压，通过D3加到NCP1217的8脚，启动内部电路工作由5脚输出PWM脉冲，通过Q2和Q7放大、T1降压由各个次级输出。
T1右侧次级输出的脉冲，经D8, D13, D15, C26整流滤波形成＋24V/4A电源。
T1左侧次级输出的脉冲，一路经L5, D7, C21, ZDl整流滤波及稳压，反馈回NCP1217的6脚，作为过压保护信号；另一路经L6和D18整流反馈给PFC电路中的NCP1650的1脚，以背光灯电源异常通知PFC电路停止工作。
NCP1217的2脚是开／待机控制兼稳压双功能脚，输入由光电耦合器IC、稳压器IC4,三极管Q3, ZD3, ZD2等对24V输出电压取样信号。
R20, R17负责过流保护。
经验
Q2, Q17不良，造成＋24V输出电压仅为3. 7V，引起背光灯不亮，屏幕上仅有暗图像。
（5）开／待机控制
这部分电路用于控制＋24V电源电路的工作。待机状态，主信号处理板输出的P-ON信号为低电平，Q4截止C极输出高电平，Q12导通C极输出低电平，光电耦合器IC2导通，NCP1217的2钳位于低电平，强迫NCP1217停止工作，＋24V电源停止工作。
开机后，P-ON为高电平，Q4饱和导通，使Q12及IC2截止，不影响NCP1217电源模块的工作，＋24V电源正常工作。
5.2.2 TCL A71-P系列开关电源维修精要
O>电源模块框图和引脚功能
① NCP1650模块图5-5是NCP1650模块的内部框图。NCP1650引脚功能和资料见表5-4。
NCP1650功率因数校正芯片属于固定频率、平均电流式脉宽调制器，工作频率25～250kHz，功率因数可达0. 95～0. 99。该芯片特点如下。
a．宽电压范围。
b．电源欠压保护
可对85～265V, 50Hz或60Hz交流电源系统的功率因数进行自动校正。
c．掉电保护。
d．输出电压过压保护，最大输入功率限制。
e．线电流及瞬态电流限制。
f．软启动等功能。

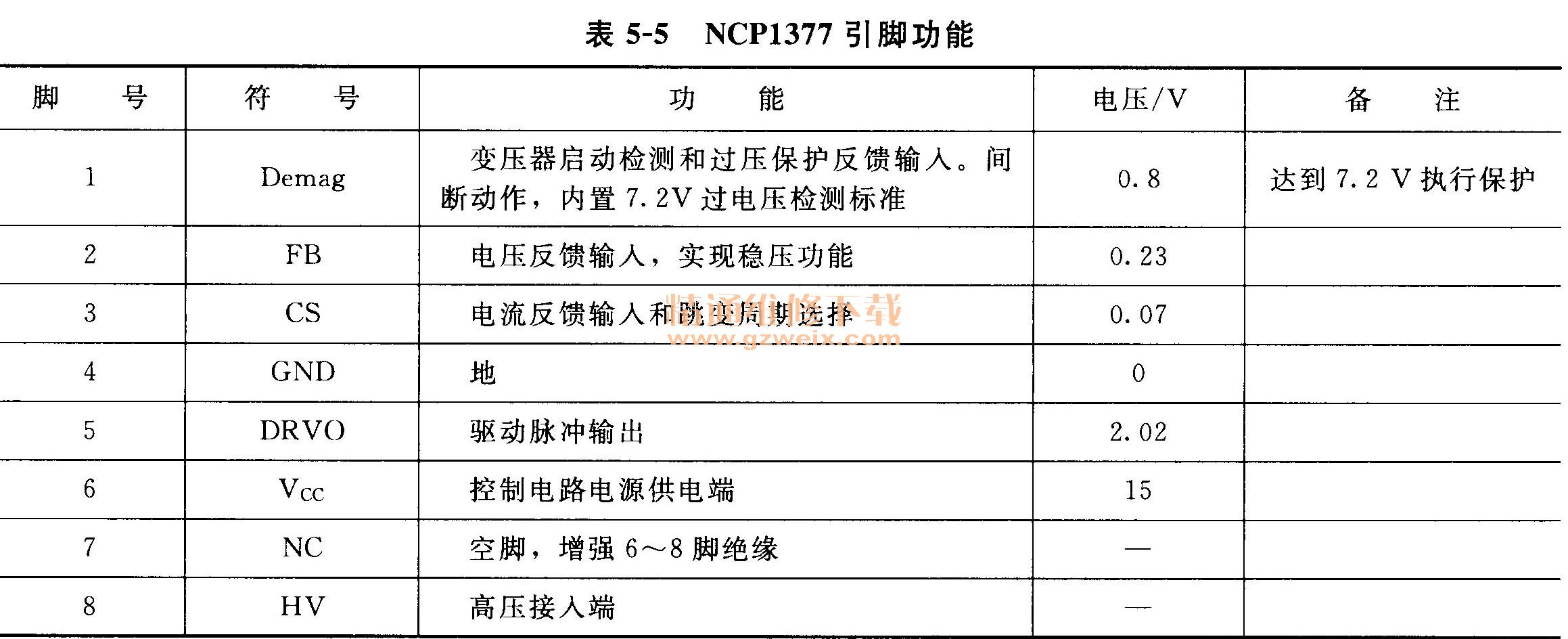

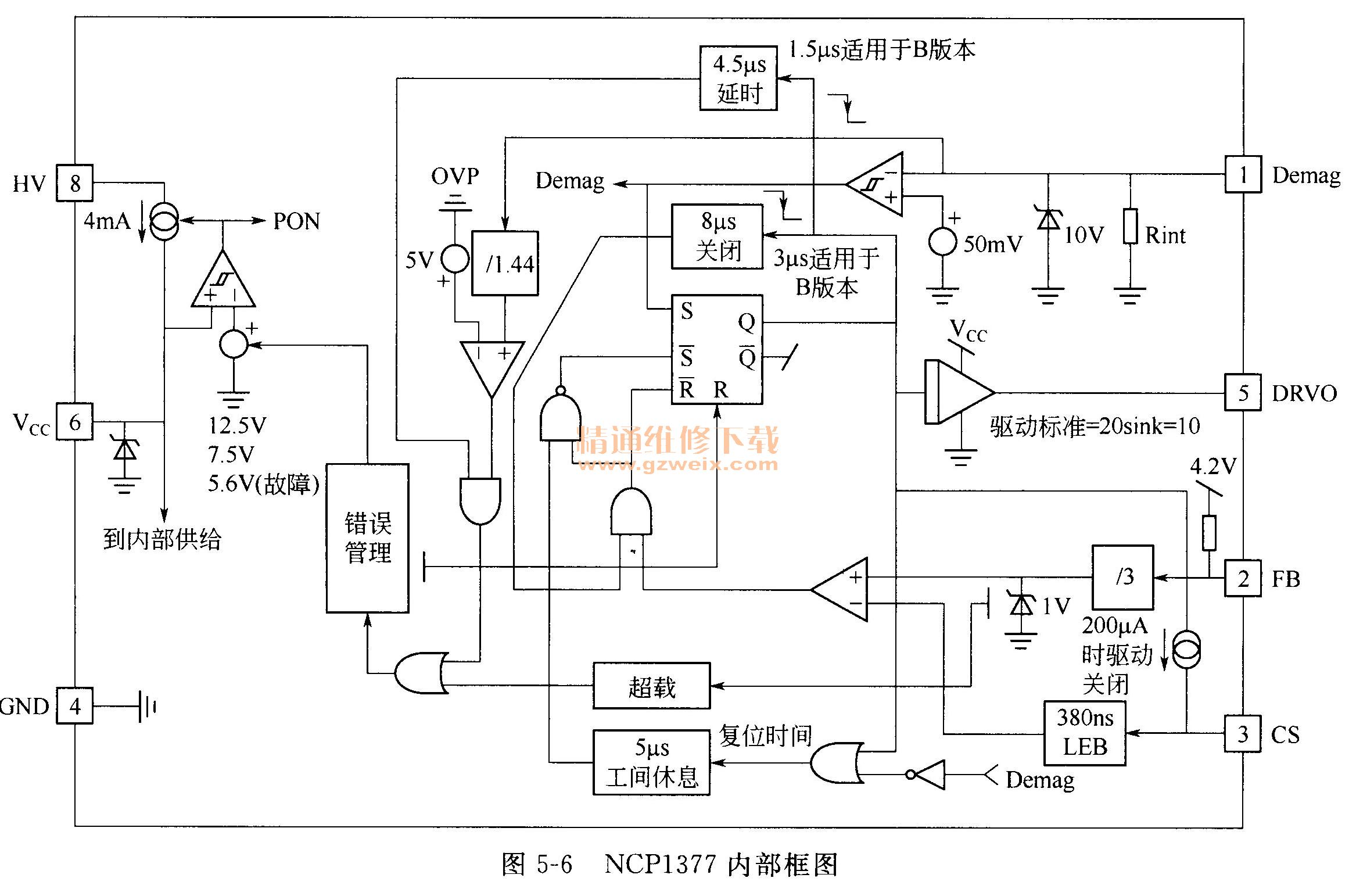

② NCP1377电源模块图5-6是NCP1377内部框图。NCP1377模块的引脚功能见表5-5。
NCP1377采用开关频率固定为100kHz的电流型调制器和退耦检测器。在加载和空载情况下具有最小的控制漏极开／关切换驱动能力。由于它固有的跳变周期模式，当电源需要回落到低电平时控制器进入脉冲模式。该芯片特点如下。
a．自激边界模式的准共振运行。
b．过压保护锁定。
c. 7. 5～12. 5V欠压锁定
d．自动恢复短路保护。
e．过热关闭功能。
f．可调整的跳变周期式的电流模式。
9．内部1μs延迟软启动。
h．内部引导脉冲消隐。

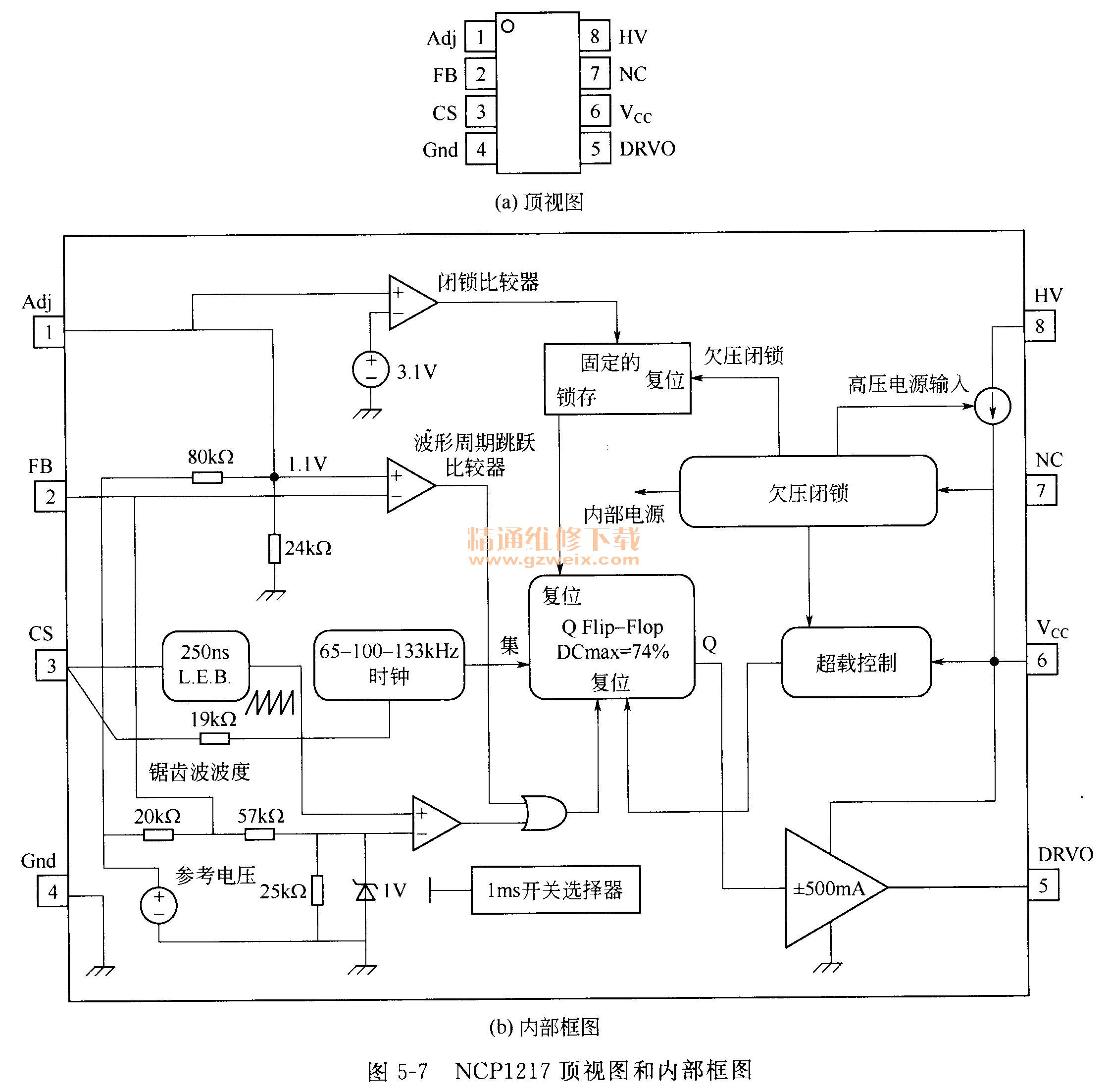

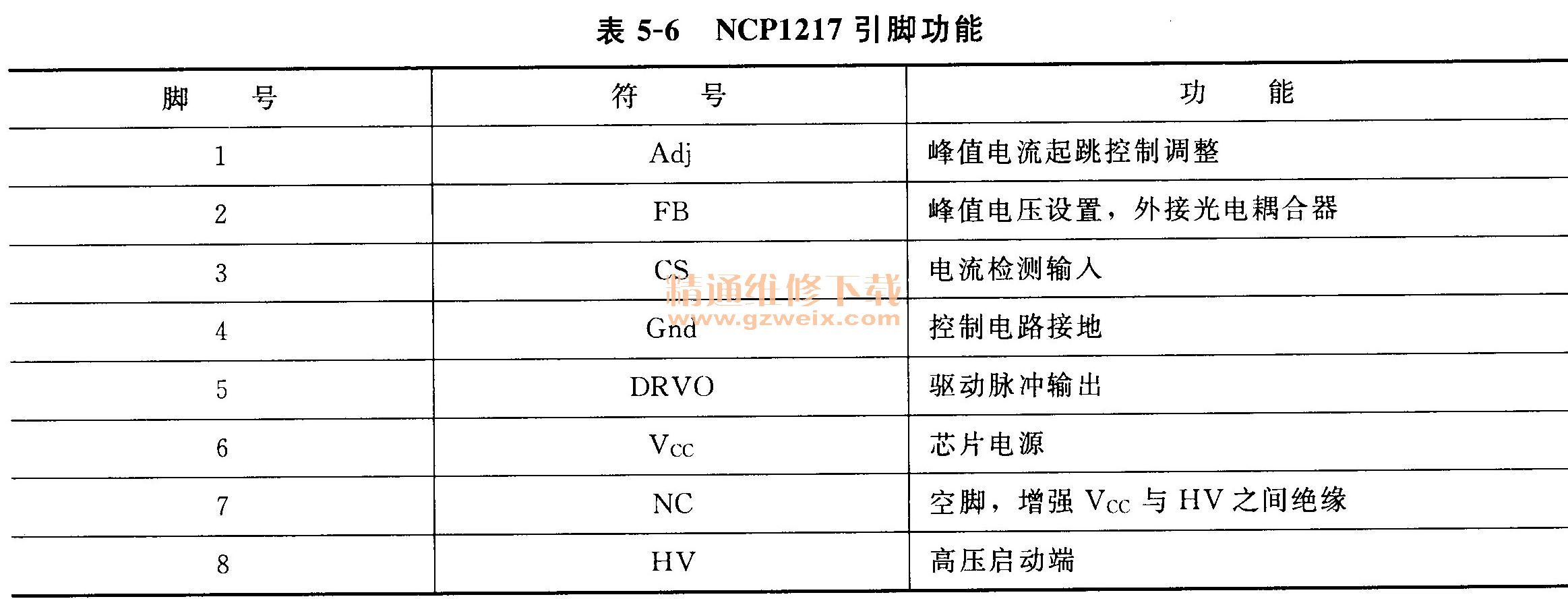

③NCP1217电源模块图5-7是NCP1217内部框，NCP1217模块功能见表5-6。
NCP1217是小规格PWM控制器，适用于高电源交流一直流电源适配器，也可作为离线电池充电器。其特点如下。
a．电流模式，支持单圈可调跳跃循环性能。
b．具有欠压锁定和过载保护等功能。
c．具有可调跳跃周期能力的电流模式。
d．内置斜波补偿。
e．自动恢复的内部输出短路保护。
f．全部闭锁条件Adj调整脚输入高电压。
g．很低的无负载待机功耗。
h．内部温升报警信号。
i. 500mA峰值电流容量。
j．固定频率版本在65kHz, 100kHz和133kHz。
k．直接光耦合器连接。
1．内部前沿内部关闭。
m．积体电路模拟模式有效地对AC瞬变现象分析。
（2）常见故障检修流程
TCLA71-P系列电源板上的易损件主要是大功率晶体管、保险管、C16和C17大电解电
容。另外NCP1217电源模块易出现虚焊现象。

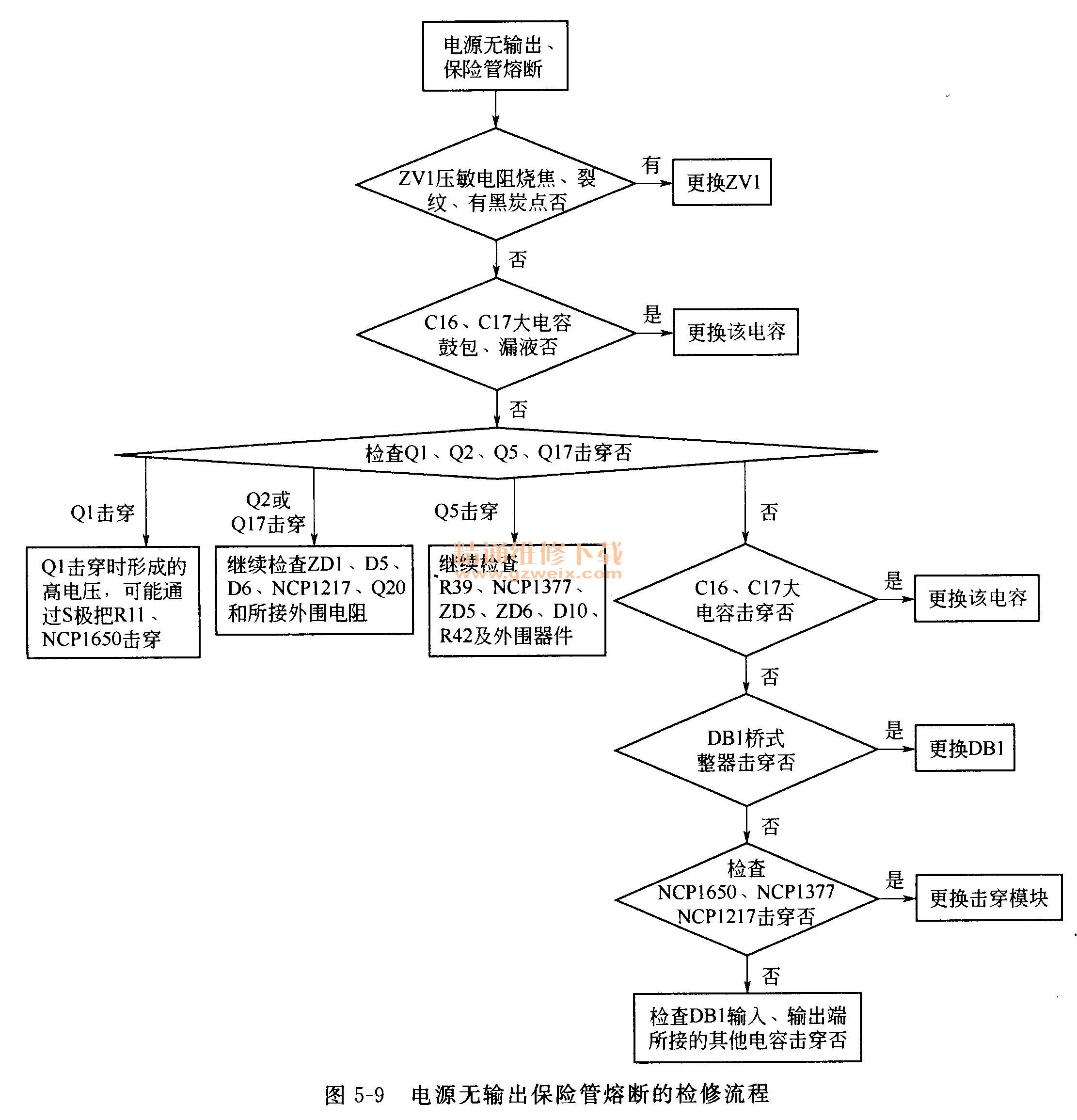

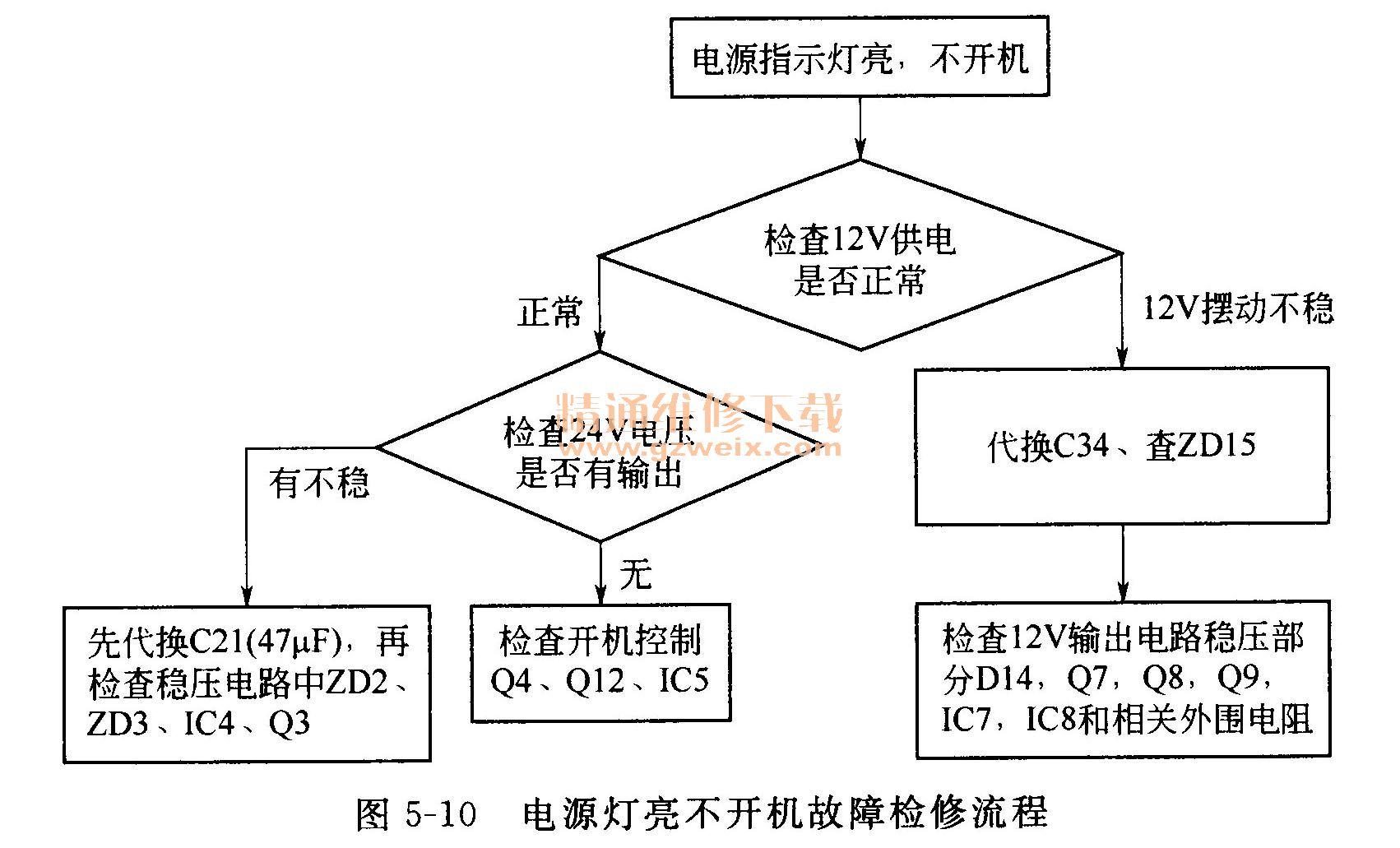

图5-8是电源无输出保险管好的检修流程，图5-9是电源无输出保险管熔断的检修流
程，图5-10是电源灯亮不开机故障检修流程。
例1 24V输出电压不稳定，测Q2开关管D极为＋390V正常值，查稳压电路中各器件，结果是ZD2, ZD3损坏。
例2不开机且12V输出在6V左右摆动，查NCP1377的2脚外接稳压电路各器件，发现12V取样下拉电阻R52开路。
例3空载输出电压正常，开机屡烧L6, D18, ZD4。按电路分析，这三个器件是背光灯供电电源过压保护，怀疑背光灯供电电源输出电压过高，但空载测NCP1217的6脚电压正常，这个电压与 L6, D18的电压来自一路，由此说明背光灯电源输出电压正常。只好扩大检修范围，再检查PFC电路，发现C16, C17 （100r.F/450V） ＋380V滤波电容两端负极不通，导致ZD4接地不良使其稳压值增大，引起本机现象。对C16, C17负极电路进行检查，结果是这两个电容的过孔地出现的问题，修复后，故障排除。
例4 24V无输出，12V输出正常。因24V背光灯供电电源的工作受控于开／待机控制电路。所以，先测P-ON开／待控制信号为高电平正常值，但NCP1217的2脚却为待机控制值。经查为IC5损坏。
例5空载12V摆动，加载假负载后下降为4～5V。根据经验，测NCP1377的2脚稳压、6脚供电电压，后者在lov左右摆动，经查为D13损坏。
