热力膨胀阀的调整可通过外露的阀杆进行。顺时针调节阀杆，将弹簧压紧，使膜片上移，关小阀门，出口处的压力降低，反之相反。调整时应监视制冷系统的低压侧变化情况，每次旋转阀杆一般在1/4或1/2圈，观察20分钟左右后确定是否继续调节。
维修提示：
空调器正常制冷运行时，热力膨胀的进端螺母应有温感，如果凝露或很凉，通常是阀孔调整过小或阀内过滤网微堵。如果结霜说明阀内过滤网脏堵。
技巧：
阀内过滤网堵塞，可拆下此阀，用汽油清洗干净并干燥后即可。
警告：
热力膨胀阀安装时应垂直不能倾斜，更不能颠倒安装，否则会产生机械摩擦，影响控制精度。另外，感温包与蒸发器吸气的接触部位必须贴牢保温，不受外围空气影响以保证传热良好。
2．电磁阀
电磁阀，又称开关式电磁阀，属于固定流量电磁阀，是通过电生磁，磁控制阀门关闭的一种装置。

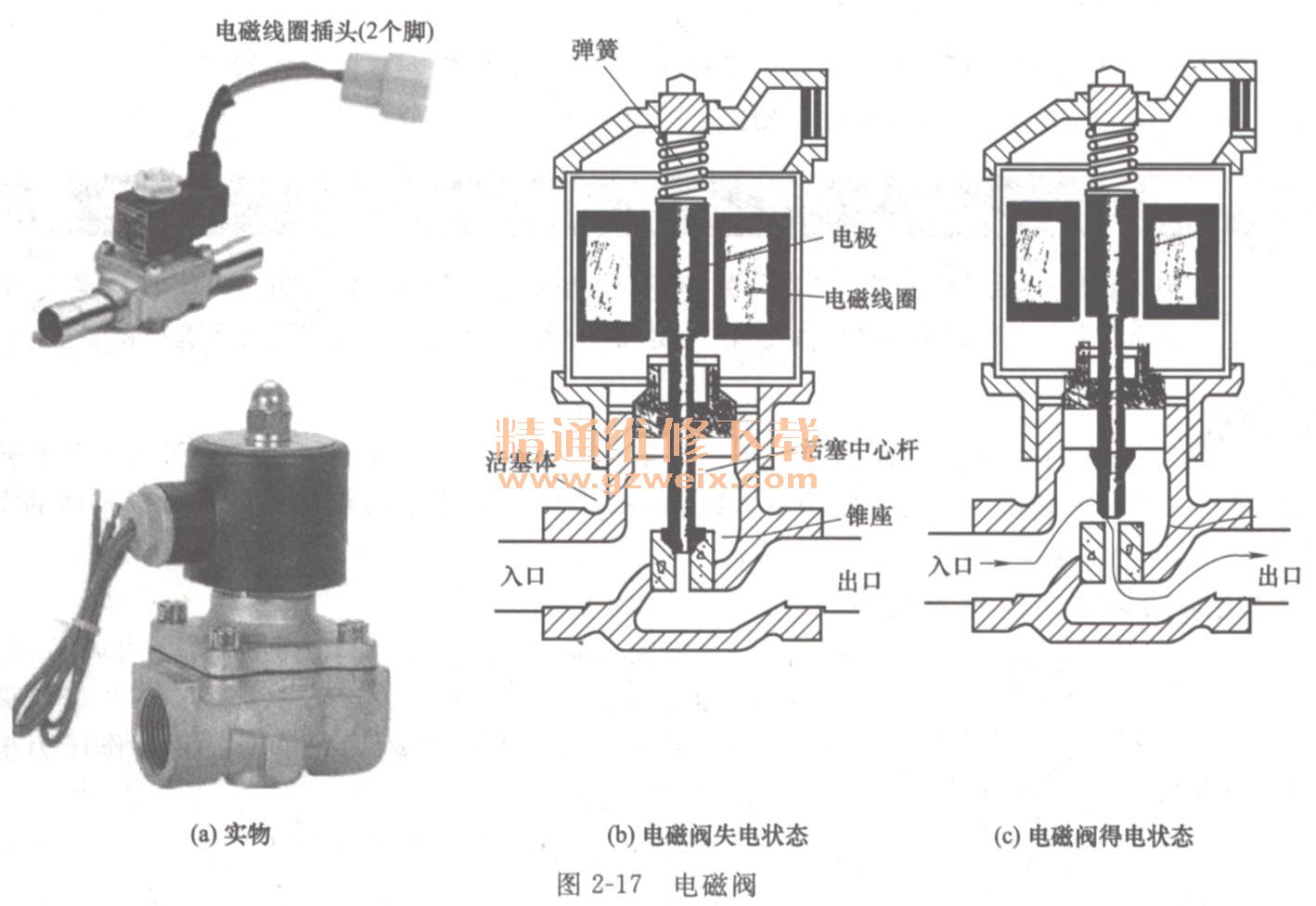

图2－17所示是电磁阀的实物及工作原理。这种阀门一般用于分体一拖二空调器，用于控制室外机与A，B两个室内机制冷管路的通断。
不对电磁线圈供电时，弹簧力推动活塞中心杆下移，堵塞锥座，阀门关闭。当对电磁线圈供电时，线圈产生电磁力，吸动活塞中心杆上移与锥座分离，阀门打开，入口、出口接通，制冷剂可以按箭头方向流经。
3．电子膨胀阀

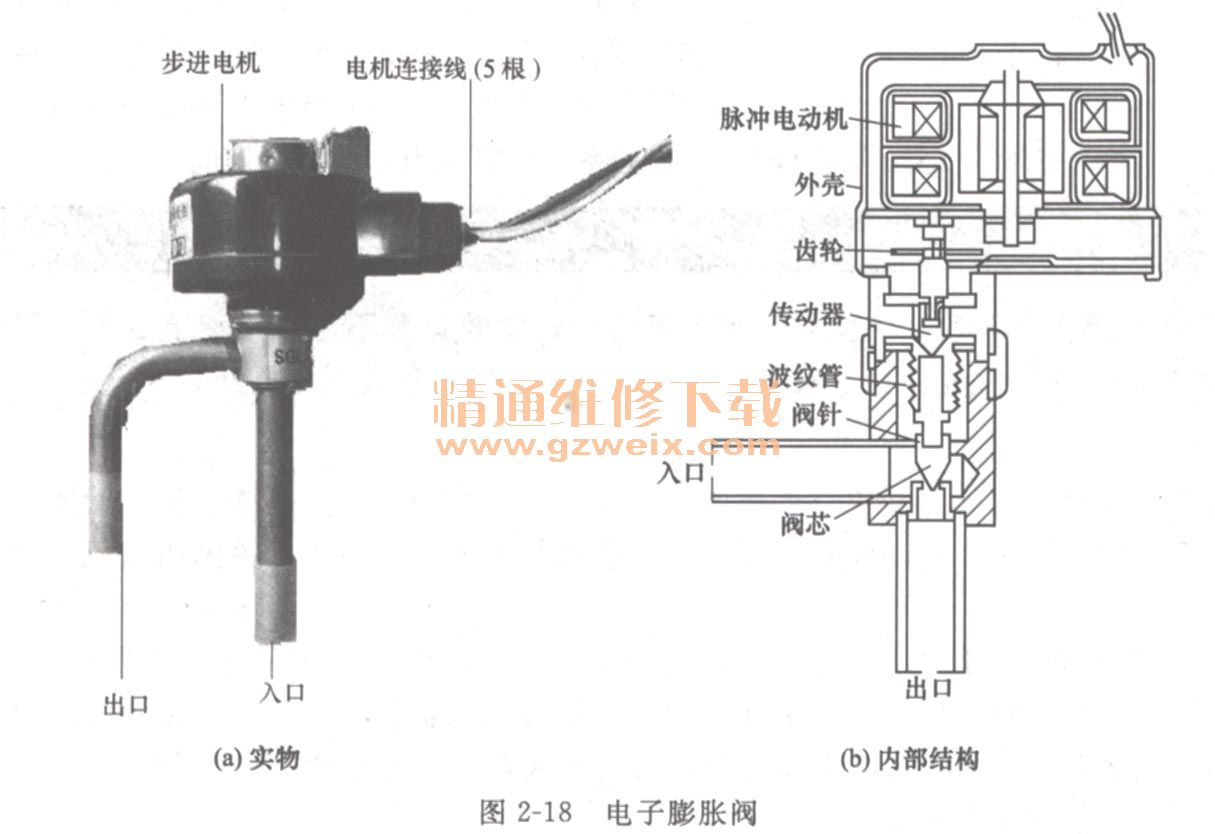

图2－18所示是电子膨胀阀的实物及内部结构图。这种电磁阀具有流量调节范围大、控制精度高和适于智能控制等特点，是变频制冷系统上理想的节流机构。一般安装在室内机热交换器的出口和过滤器之间。
电子膨胀阀的工作由电脑板根据用户设置的制冷度及采集的温度进行逻辑运算后确定。电脑板发出指令（一般为四相步进的脉冲电压），通过插头送步进电机内的各绕组，控制步进电机正转（或反转）及运转度，再通过传动机构带动阀针上移（或下移）及移动度，从而控制节流孔的大小，实现节流量的调节。
测试资料：
电机的5根引线，侧端的一根是十12V电源（一般为红色线或灰色线）。其他4根是电机绕组端子，对＋12V电源线阻值相同，为几十Ω。
维修提示：
接通电源，电子膨胀阀发出“咯嗒”的响声，大致说明电子膨胀阀正常；如无动作声或制冷时电子膨胀阀在压缩机工作后就开始结霜，要对电子膨胀阀的电机线圈及阀体进行检查。
警告：
①焊接电子膨胀阀时，必须取出电机线圈，安装线圈时，先将线圈上部的凸部与阀体上的凹部准确对位，再把挡块装入线圈。②焊接时要采取降温措施，以保证阀体的温度低于120℃，以避免阀内的尼龙件变形。
4．限压阀的识别、检测、代换
如图2－19所示，限压阀又称输出压力调节阀，一种压力安全自动阀，主要用于2P以上冷暖空调器，是一种压力安全自动阀。限压阀的动作压力值在出厂时已调好。
限压阀的两个管口分别连接压缩机的高、低压管口。当压缩机的高压管口压力＿上到P1＋Q2 ＋ P2 > Q1时，弹簧膜片克服弹簧压力向上运行，球阀上移脱离低压管口，打开限压阀，高压制冷剂由旁通管路进入压缩机低压端，使制冷系统的高压压力始终控制在规定的压力范围内。当冷凝器压力下降到允许值时，弹性膜片向下运动，将球阀关闭。其目的是将制冷系统冷凝压力控制在规定的压力。
维修提示：
制冷系统混入水分后，会使限压阀弹簧锈蚀，导致弹簧不能自动调节压力，引起早、晚制冷良好、中午制冷差。限压阀失效，会造成高压压力过高或低压压力过低。
5．压力开关
压力开关包括高压压力开关、低压压力开关，用于检测压缩机排管、吸气管压力，并在监测结果超出允许值时，自动断开，通知电脑板执行压力过高保护，关闭压缩机，达到保护压缩机目的。
图2－20所示是高压压力开关的实物及内部结构图。平时，高压压力开关的1，2脚闭合；但当压缩机排气管的压力达到断开压力时，通过毛细管使高压压力开关内的传动杆的移动，使动触点2触点与静触点1分离，高压压力开关断开。待压力下降到闭合压力时，高压压力开关自动恢复到闭合状态。
测试资料：
高压压力开关的断开压力为26. 6 kg /cm2～30kg /cm闭合压力为24kg/cm2～20kg/cm2；低压压力开关的断开压力为0.5～1kg/cm2，闭合压力为1～0.6kg /crn2。
维修提示：
压力开关动作，很少是因自身质量引起，多数是制冷系统的压力异常导致，常见原因有：①空调器安装时排空不好使管路中有空气；②室外热交换器灰尘过多或风扇不转导致散热不良；④返修机加注的制冷剂过多。
2．9风扇电机
风扇电机，简称风机，英文“FAN MOTOR”，简写为“FAN”或“FM”，“M”。电机的转速用“rpm”表示，额定转矩用“N·m”表示。
空调器中的风扇电机用于带动扇叶转动，对室内、外热交换进行通风散（冷）热。分体空调器设置室内风扇电机、室外风扇电机。窗式空调器只设置一个双轴电机。
风扇电机分类：单速电机、抽头式多速电机、PG电机、变频电机。空调器常见风扇电机的型号及参数见附录1。
1．单速风扇电机

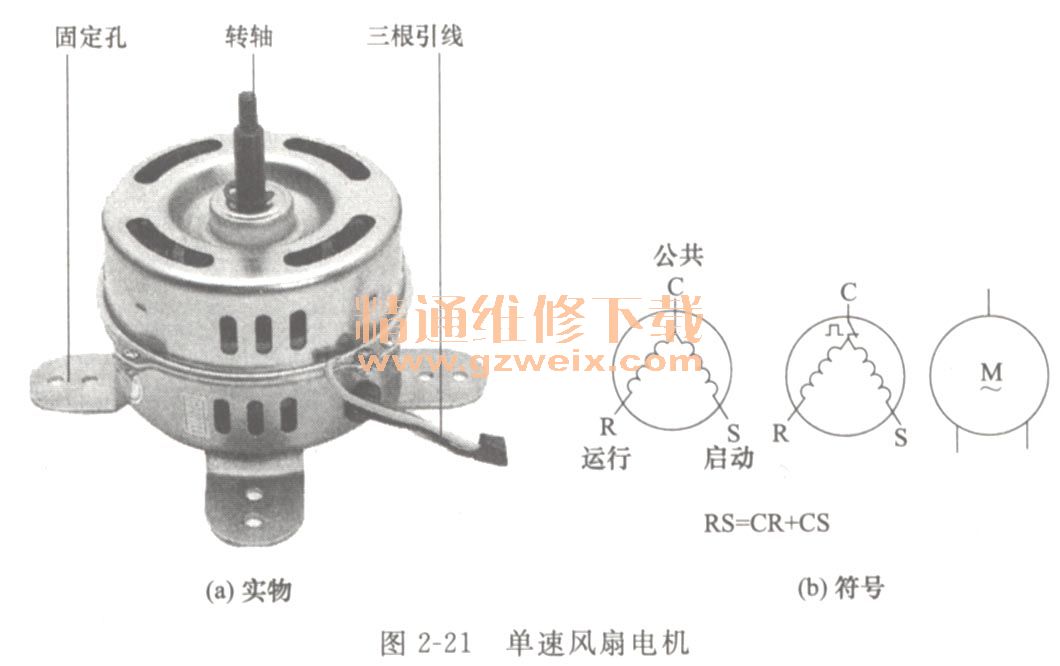

图2－21所示单速风扇电机，属于单相电机，用“FM1”表示，额定工作电压220V 50Hz。因一般作为分体空调器的室外风扇电机，俗称室外风扇电机，简称外风机。
单速风扇电机的C，R端子内接运行绕组，又称主绕组，用“CR”表示；C，S端子内接启动绕组，又称副绕组，用“CS”表示。运行绕组的阻值小，启动绕组的阻值大，且RS端子电阻=CR电阻＋CS电阻。
由于单速电机内的两个绕组在线径、匝数和分布上不同，以及风扇电容的延时作用，当输入同相位的220V 50Hz交流电时，就在两个绕组上产生了不同相位差的电流值，由此产旋转磁场，使电动机转子转动。
内置有超载保护器的单速电机，其内的超载保护器平时处于接通状态。当电动机过流或壳体温度过高（≥130℃）时断开，切断电机供电，以避免电动被烧坏；当电机外壳温度下降到85℃左右时，超载保护器自动恢复到接通状态。

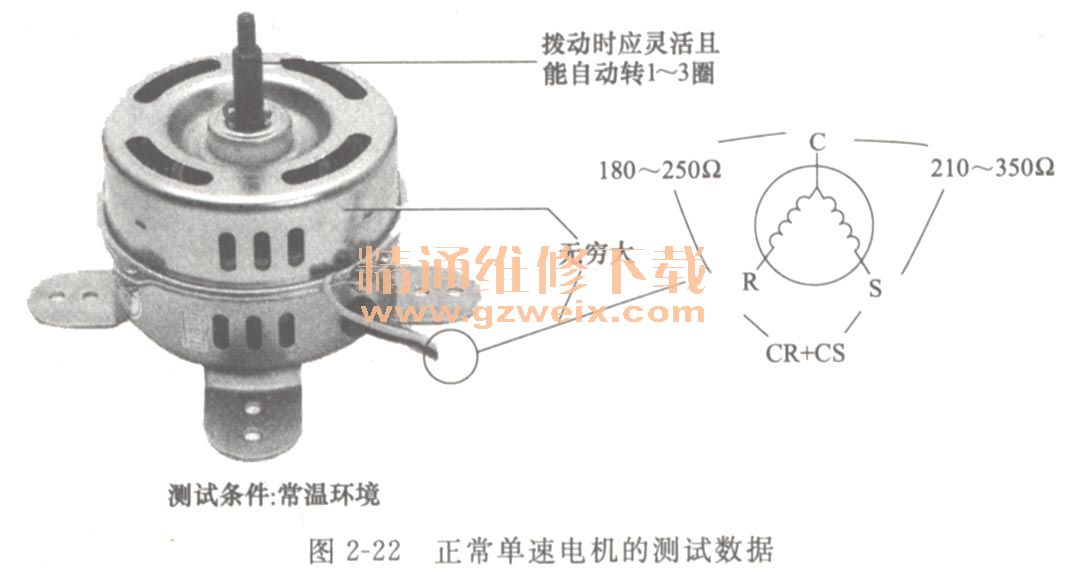

图2－22所示是正常单速风扇电机的测试值。如果，①任意端子对外壳有电阻为漏电；②任意两端子之间阻值为0Ω是绕组开路；③任意两端子之间阻值无穷大是绕组开路；④拨动转轴不灵活、有卡壳感是轴承坏或内部轴承脏。
维修提示：
单速风扇电机故障率较低，损坏会造成风扇不转或转速低，使室外热交换器散热差，引起制冷（热）差且运行一段时间后停机保护。
技巧：
遇有室外机风扇固定螺钉锈蚀难拆卸时，不要硬拧以免把螺丝顶槽拧坏滑口。巧妙的方法是左手握住改锥柄，顶住锈蚀螺钉，右手用小手锤轻轻敲改锥柄，使锈蚀螺钉受振动而松动，这时一般顺利拧下。
代换：功率大致相同、额定电压、固定方式相同的电机代换。
2．抽头式多速风机
抽头式多速电机有二速、三速、四速之分。属于单相电机，对不同的速度端子供220VAC，可使电机的运行绕组匝数不同，形成旋转磁场强度不同，转子转动速度不同，实现转速调节。

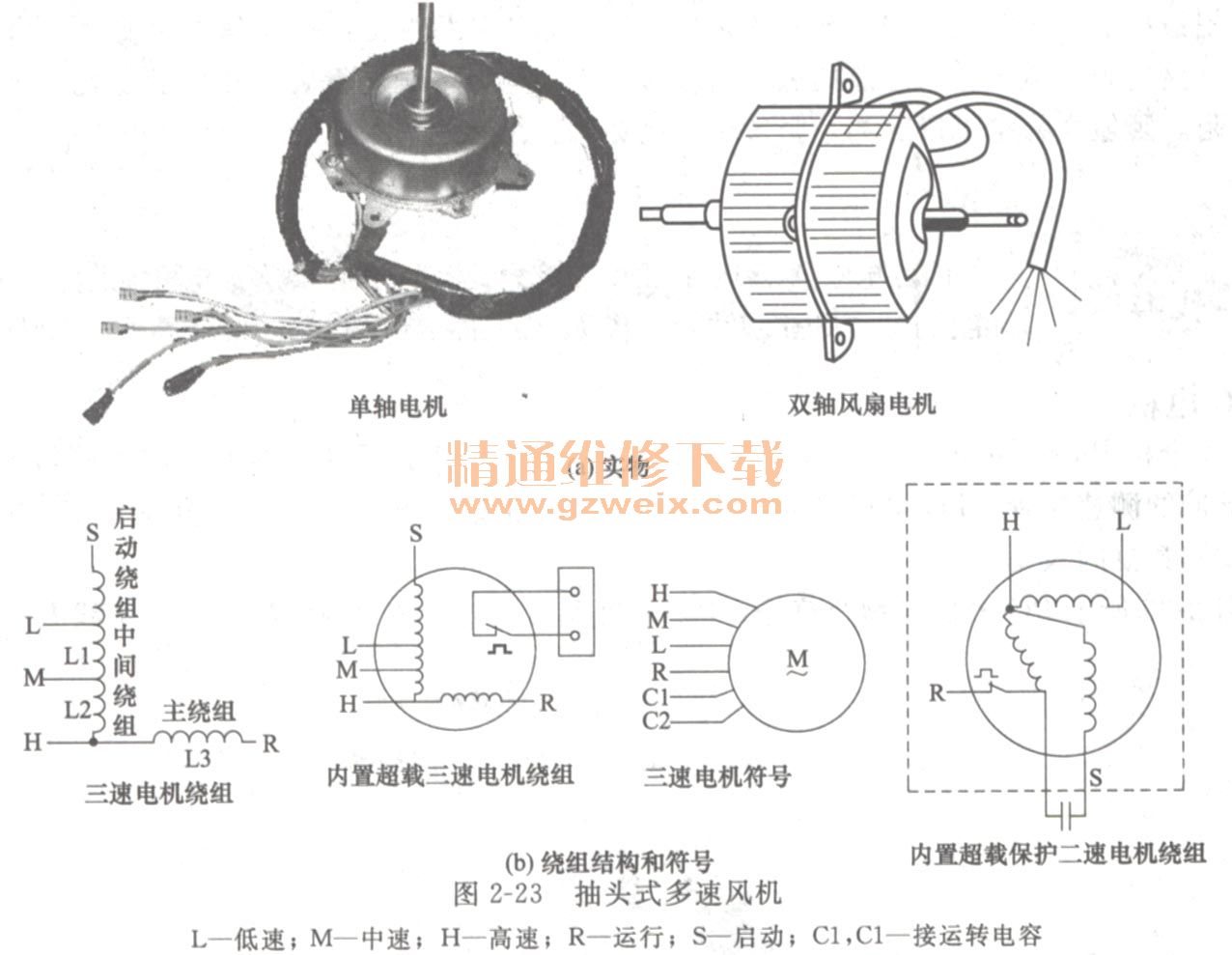

图2－23所示是抽头式多速风扇电机的实物及内部结构。其中的双轴电机做窗式风扇电机。单轴电机做分体空调器的室内、外风扇电机。
抽头式多速电机在R，S端外接风扇电容正常时，哪个速度端子（L或M，H）得到220VAC，电机就运转在哪个转速上。如图（b）左侧的电机当高速抽头H引入时220V，运行绕组匝数最小（L3），感抗最小，流经的电流最大，形成的旋转磁场最强，转速最高；再如当220V由低速抽头L引入时，运行绕组匝最多（L3 ＋L2 ＋ L1），感抗最大，流经的电流最小，形成的旋转磁场最弱，转速最低。
电机内的超载保护器，平时接通，当电机升温过高（130～140℃）断开，切断电机或整机的220V供电，防止电机烧坏。当电机温度下降至79～90℃时超载保护器自动恢复到接通状态。

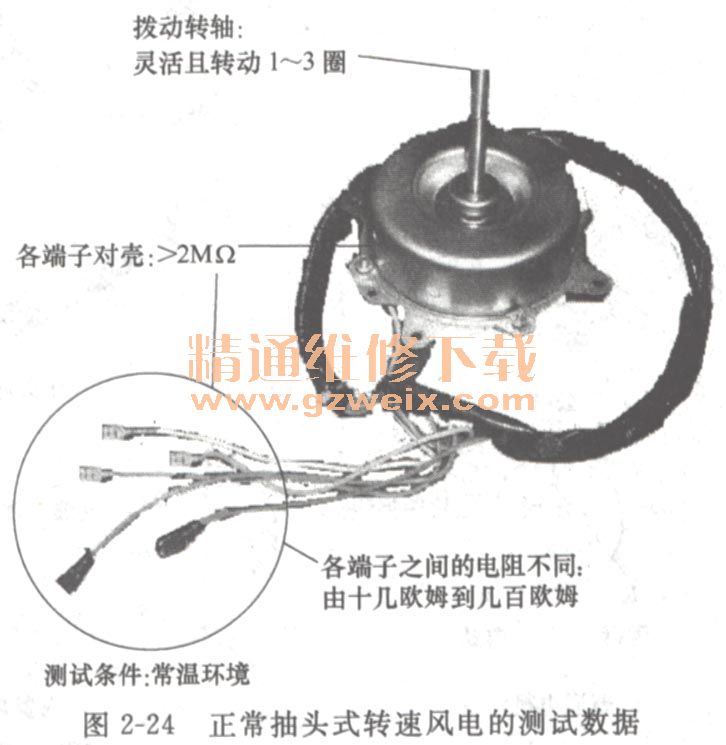

图2－24所示正常抽头式多速电机的测试数据。如果：①拨动转轴不灵、有卡壳状是轴承坏或脏；②绕组端子之间为0Ω是内部短路；③两线之间阻值为无穷大是开路。
技巧：
可用电阻法识别抽头式多速电机的各引线功能，万用表RX1M档测量5根引线之间电阻，先找出5根引线中最大阻值的2根引线，再测量出5根线中阻值最小的2根引线。然后把最小的2根并在一起，分别测量它与最大阻值的根线之间的阻值。阻值大的为启动线圈，接电容。再把最大阻值的那根两根线并在一起，分别测量它与最小阻值的两根线之间电阻。阻值大为电机慢速端，阻值小为高速端，余下的为中速端。
代换：
固定方式、额定电压相同，功率大致相同的抽头式多速电机代换。如室外风扇电机，也可用固定转换电机代换，但要将控制电路改变为固定高风或中风模式。
3. PG电机
PG全称Pulse Generator，译为脉冲发生器，PG电机是可以根据电机的不同转速发出相应脉冲的测速装置。PG电机是通过改变工作电压值改变转速的。空调器常用PG电机的型号及参数见附录1。

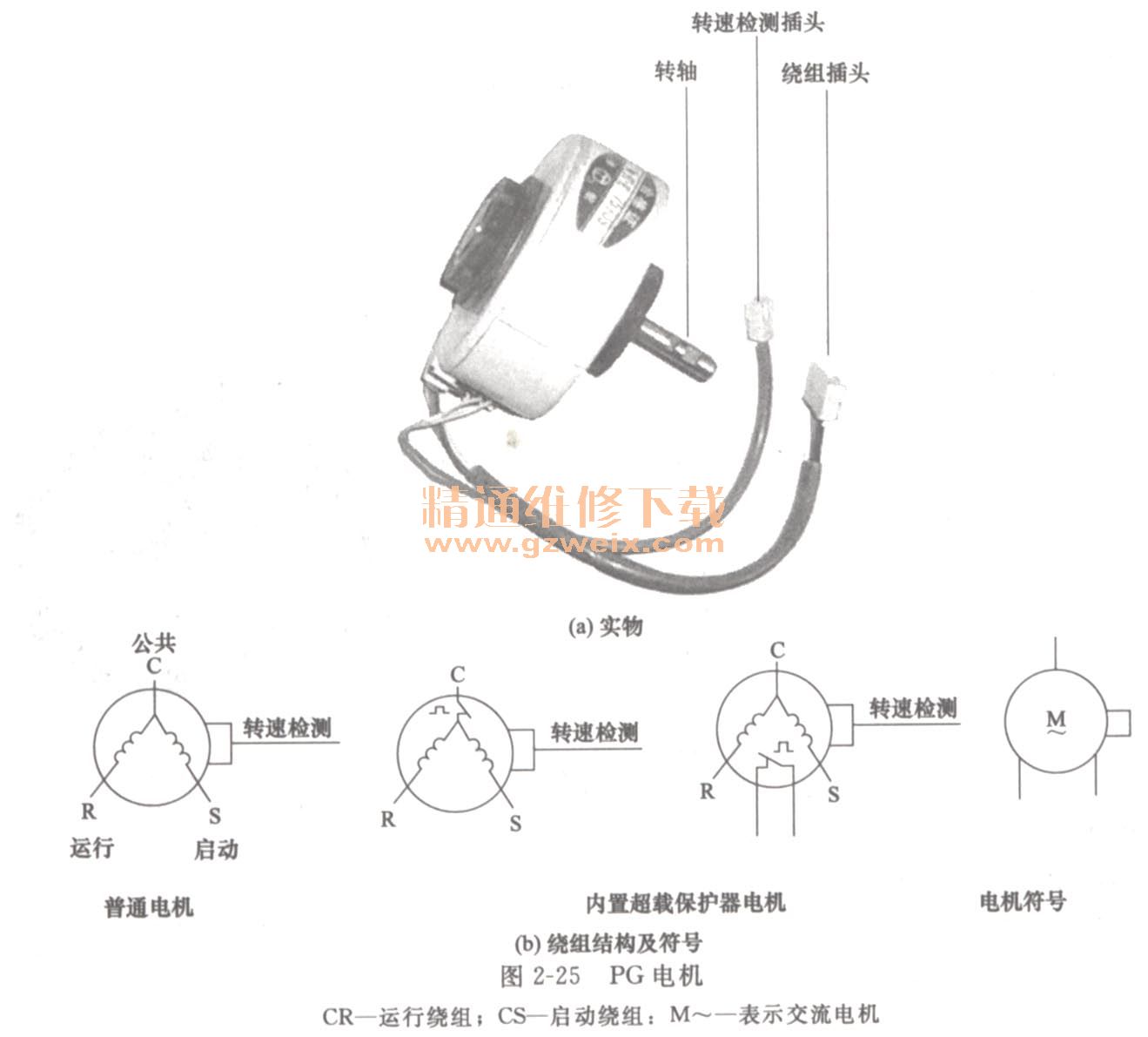

图2－25所示PG电机实物及符号。PG电机采用塑封整体密封结构，其定子线圈散热条件略差，功率（多为4～35W）、直径相对小，一般作分体挂壁空调器的室内风扇电机，另外，在制造时一次性加满了润滑油，使用时不需要加油。
PG电机内设置有主、副两个绕组和一块转速检测电路板。通过改变运行绕组CR两端子的供电电压值来改变风扇电机的转速。如YYW11－2型PG电机，当供电电压为170VAC时高转速（1850r/min），为160VAC时中速运转（1730r/min）、为150VAC时低速运转（1530r/min）。
PG电机内部的转速检测电路板，由霍尔器件等组成，用于检测风扇电机的转速，当电机每转一圈时，检测器就输出一个方波信号，由插头送至电脑板，被电脑板分析后作为自动调整风扇转速和报警室内风扇异常的依据。
PG电机内置的过载保护器，断开温度一般为100℃，恢复接通温度一般为80℃。
图2－26所示是正常PG电机的测试数据。这种电机损坏，会造成开机风扇有规律的转几次后，停机保护，并报警室内风扇电机异常故障代码。
4．直流无刷风机
科龙K型等个别分体挂机采用直流无刷电机，主要供电为＋300V，＋15V，＋5V。这种电机与交流电机相比，具有效率更高、噪声更低、调速范围更宽等优点。
2．10导风族气电机
1．导风电机
导风电机，又称风向电机、摆叶电机、摆风电机，英文“FLAP”或“SWAY”，用于开关和摆动导风板，使空调吹出的冷（热）风按用户要求的方向吹出。空调器常见导风电机型号及参数见附录1。
导风电机有步进电机、同步电机两种。前者多应用于分体壁挂空调器，后者多应用于柜式、窗式空调器。
（1）步进电机
图2－27所示是步进电机的实物及符号，属于直流电机，额定电压为12V或5V。是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），它的旋转是以固定的角度一步一步运行的。
图2－28所示是步进电机的工作原理图，内部有四个定子绕组。当插头的A，B，C，D脚输入高／低脉冲组合不同时，四个定子绕组产生的合成磁场方向及强度不同，推动转子运转的方向及角度也不同。
（2）同步电机
图2－29所示是同步电机实物及符号。同步电机是微型同步电机的简称，英文是Synchronous Motor，缩写为SM，是指以同步转速运行的交流微型电动机。它得到220V交流电源，就开始运转，带动转子旋转，一般每分钟转5～6转。
2．换气电机
换气电机，又称转叶电机，用“M”或“MS”表示，用于控制转叶风扇的工作，实现室内外空气的交换，空调器常见换气电机的型号及参数见附录1。

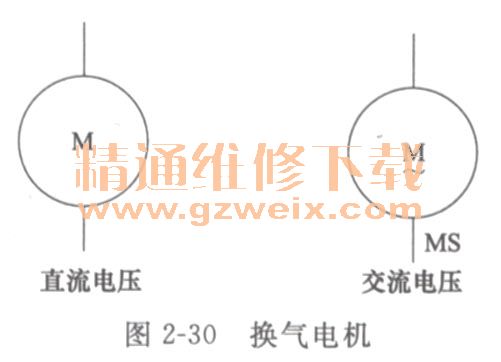

图2－30所示是换气电机符号。只有少数空调器设置有换气电机，按电机供电方式分类有：12V直流电压，220V交流电压。
2. 11变压器
变压器，英文“Transformer”，缩写为“TRANS”或“TRAN”，“T”。是利用电磁感应的原理来改变交流电压的装置。空调器的变压器是将220V 50Hz电压降低为几伏一二十几伏、50Hz，提供给电脑板。空调器常用变压器常见型号及参数见附录1。

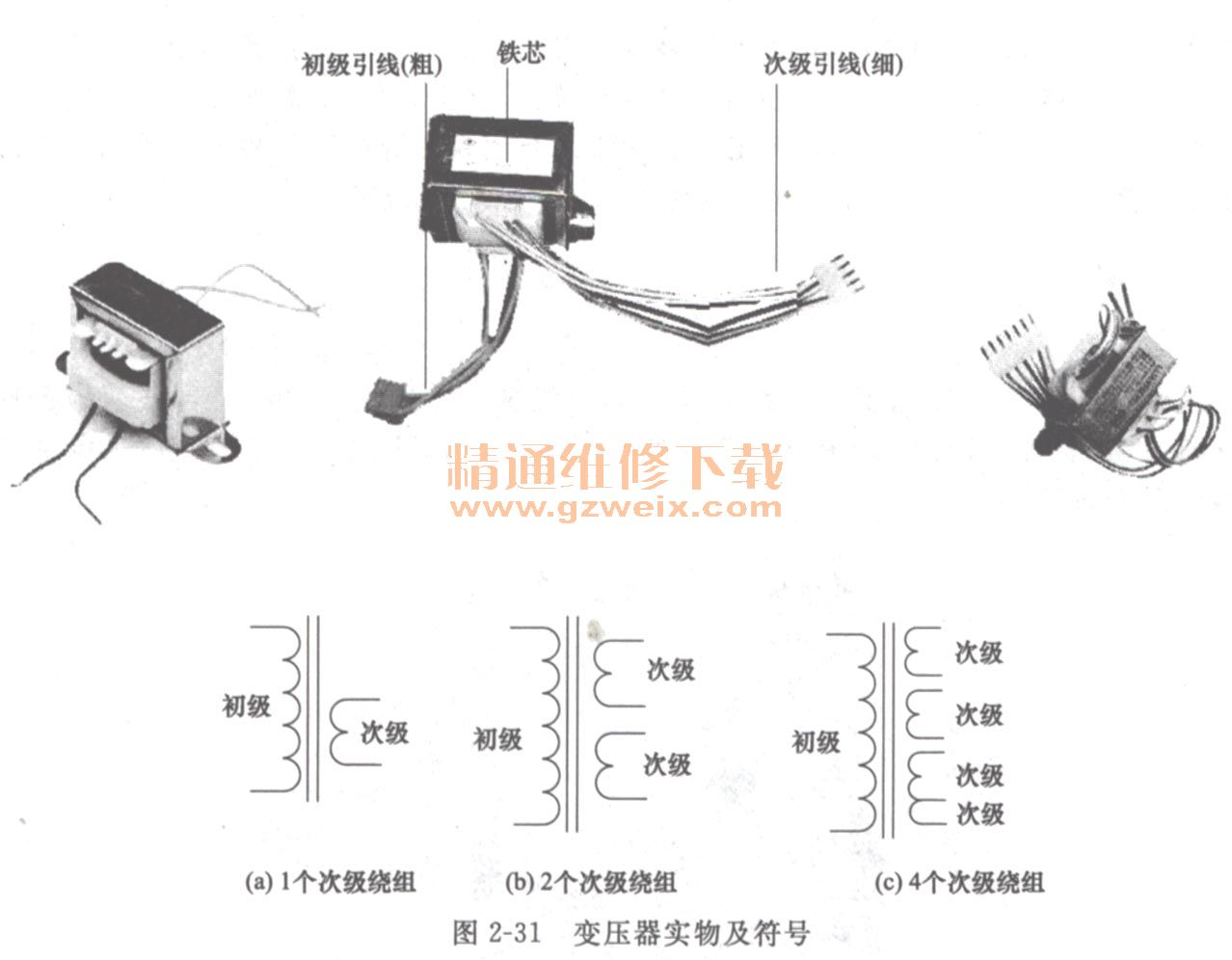

图2－31所示是变压实物及符号。变压器由初级线圈、次级线圈和铁芯（磁芯）组成。初级绕组只有一个，接220V 50Hz电源；。次级绕组有1－4个，接电脑板。绕制初级绕组的漆包线粗、匝数多、阻值大，绕制次级绕组的漆包线细、匝数少、阻值小。
部分变压器内置温度保险，与初级绕组串联。当温升高至105～140℃时，温度保险熔断，切断变压器的220V供电回路，使电脑板及空调器停止工作，避免器件烧坏。
图2－32所示是正常空调器变压器的测试数据。如果初级阻值无穷大、或初级有220VAC但次级无交流电压是初级开路。
维修提示：
变压器故障率较高，损坏形式多数是烧焦（电网电压过高引起）或初级绕组开路，起不通电或显示屏不亮且所有操作失控；个别是铁芯松动、绕组绕制工艺差，发出“嗡嗡”声但不影响电压输出及空调器的工作。次级绕组出现故障的可能性几乎没有，次级输出电压低，多是负载过重引起的，如次级所接二极管、电容击穿。
技巧：
如图2－33所示，变压器初级开路多是内部的温度保险熔断。可小心剥开初级侧底部（或顶部）的绝缘质，如看到内有一个2引脚器件，就是温度保险，可用温度保险或金属丝短路两引脚即可。
代换：
可用体积、输出电压大致相同的变压器代换。
2.12运转电容
电容，全称电容器，英文“Capacitor”，简写为“CAP”或“C”。压缩机电容，英文“COMPRESSOR CAPACITOR”，缩写为“COMP CAP”或“CMC”。风扇电容，英文是“FAN CAPACITOR”，缩写为“FAN CAP”或“CMF”。
顾名思义，电容器是储存电荷的器皿，其存储电荷的功能犹如水库，电荷充入电容的过程称为“充电”，电荷电容流出过程称为“放电”。电容存储的电荷越多，两端电压越高，当电容充满电时两端电压最高，反之相反。
无论电荷充入电容，还是电荷由电容中放出，均是“电荷量”的积聚和释放，肯定是一个线性变化过程，这就决定电容两端的电压只能线性变化，不能跳变。空调器的压缩机、风扇电机，就是利用电容的这个特性，将电容串联在启动绕组，实现单相电机的分相功能，启动电机运转。
电容根据应用功能分类为很多种，其中辅助压缩机的运转电容，称为压缩机运转电容，简称压缩机电容，或运转电容。辅助风扇电机运转的电容称为风扇电容。
图2－34所示是运转电容的实物及符号。压缩机电容为圆柱状、大体积、容量20～60μF、耐压400VAC或450VAC。风扇电容为长方体、小体积、容量1～5μF、耐压400VAC或450VAC。

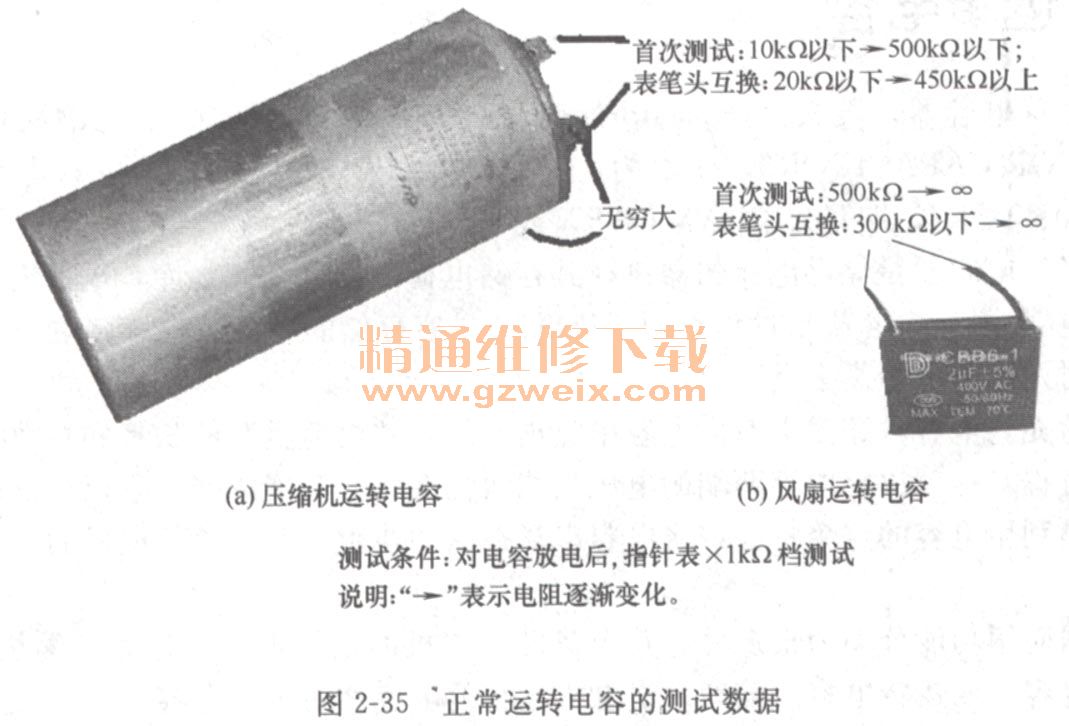

图2－35是正常的运转电容测试数据。如果：①两端电阻始终近于0kΩ是击穿，②正、反向电阻均小于正常值很多是漏电，③测试时表针回转慢是性能变差，④表针不动是电容失效，⑤如果表针摆动范围小是电容容量变小。
①电容任意部位鼓包、漏电解液、引脚氧化锈蚀、引脚被电解液浸湿，任意一种情况出现肯定会损坏。②对电容放电如发出“叭叭”声或打火，说明电容内存储很多电荷，就可肯定电容是好的。电容放电方法是：拔掉电源插头，用改锥头短路电容两引脚。
维修提示：
①压缩机电容故障率较高，易造成压缩机不运转、且多数伴有空调器（实际是压缩机）工作电流大、压缩机过热并引起过载保护动作；②风扇电容故障极低，有问题会造成室内、外机风扇不运转、个别造成转速慢。
警告：
①拆卸和电阻法测试运转电容时，一定要先对电容放电，否则，电容内的电荷可能电击操作人员或烧坏万用表。②拆卸运转电容时要记住电容各引脚插接线的颜色，以便安装正确联机，避免插接错误，造成电容不起作用，引起压缩机不能启动运转。
代换：
体积大致相同，容量相同、耐压相同或高于原值的无极性电容代换。因为电容容量往往是与电机功率有关，如果电容容量过大，虽然有利于启动，但电机的启动线圈承不住大电流，会严重发热甚至烧坏。电容的容量代换，也可按电容串并联公式进行，如并联电容的C#=C1＋C2……；串联电容的1/C#=1 /C ＋ 1 /C2……。
2.13热敏电阻
热敏电阻，俗称温度传感器，空调器一般采用负温度特性热敏电阻，英文“NegativeTemperature Coefficient”，简写为“NTC”，温度高时阻值小，温度低时阻值大。
多数空调器采用标注值（25℃环境温度的阻值）为5kΩ，10kΩ，15kΩ热敏电阻，变频空调器有的采用标注值25kΩ，45kΩ，50kΩ，100kΩ热敏电阻。空调器常用热敏电阻的阻值与电压见附录1。
图2－36所示是热敏电阻的实物及符号，热敏电阻在电路中用“RV” （R是电阻符号，T是温度符号）或“TH”表示。塑封热敏电阻，又称环境热敏电阻，一般用于室温、室外环境温度检测。铜体圆柱热敏电阻一般用于室内热交换器盘管温度（简称内盘温）、室外热交换器盘管温度（简称外盘温、又称化霜热敏电阻）检测，压缩机排气管温度（简称排温）、压缩机回气管温度、压缩机顶部温度、电子阀温度检测等。

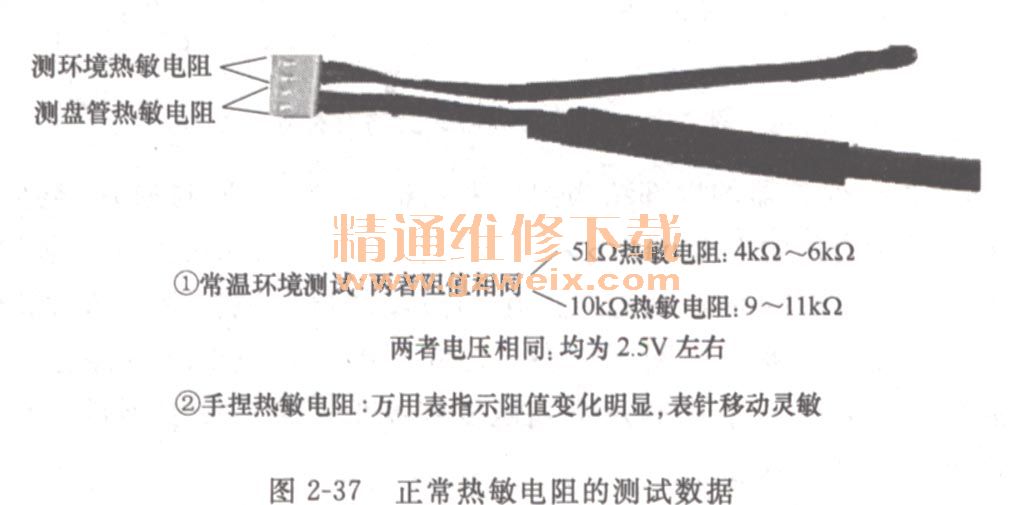

图2－37所示是正常热敏电阻的测试方法及数据。同一台空调器的室温度热敏电阻、内盘温热敏电阻的特性一般相同，将这两个热敏电阻取出，15S后测试两者的电阻、电压值，相差不应超过8%，否则其中必有一个损坏。
维修提示：
①热敏电阻开路、短路会引起报警故障代码；②室温热敏电阻的阻值漂移，引起提前停机或不停机；③内盘温热敏电阻的阻值漂移会引起保护性停机；④外盘温热敏阻值的阻值漂移，会引起制热差、不化霜等。
警告：
插拔热敏电阻插头时，注意不要把联机线拔断。热敏电阻一定要安装到原位置，否则不能正确检测温度。一般来讲，内（外）盘热敏电阻安装在热交换器侧端的专用铜管内；室内热敏电阻安装在室内热交换器表面专用塑料卡槽上。
代换：
类型、标注阻值相同的负温度热线电阻代换。
2.14过载保护器

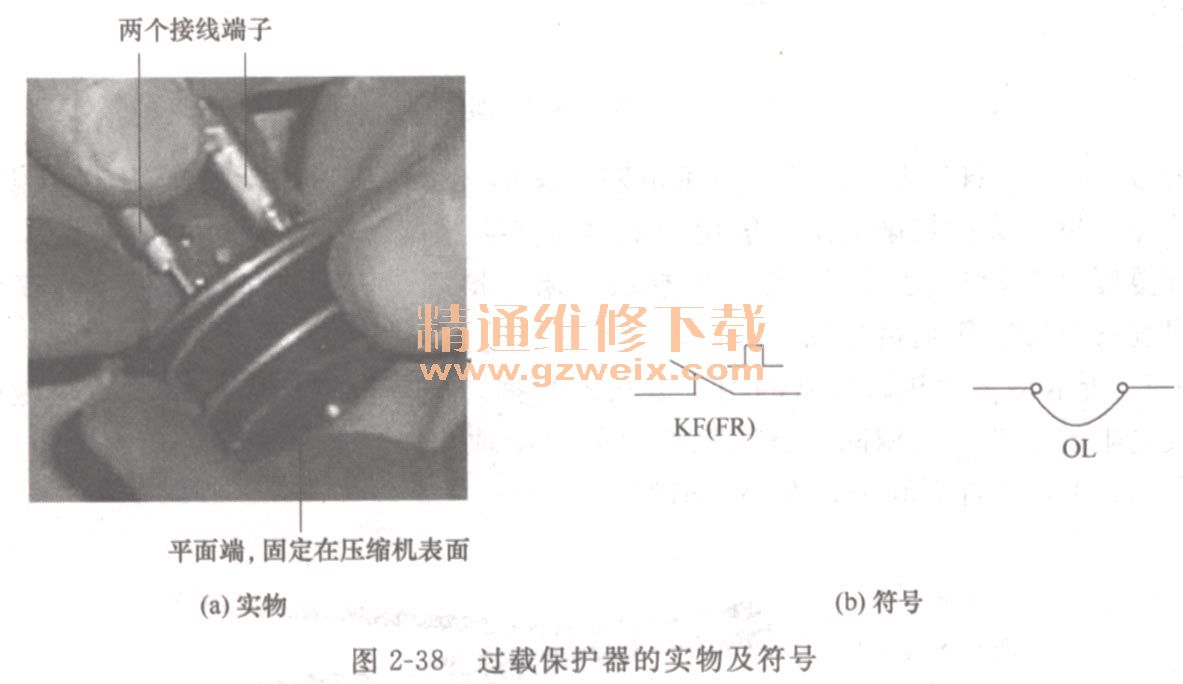

图2－38所示是过载保护器的实物及符号。过载保护器，又称保护继电器、过热保护器、超载保护器、过流保护器，它既具过流保护功能，又具有过热保护功能。过载保护器通常串联在压缩机供电电路，固定在压缩机顶部，当压缩机过流或温度过高时，自动断开，切断压缩机供电回路，避免高温损坏。

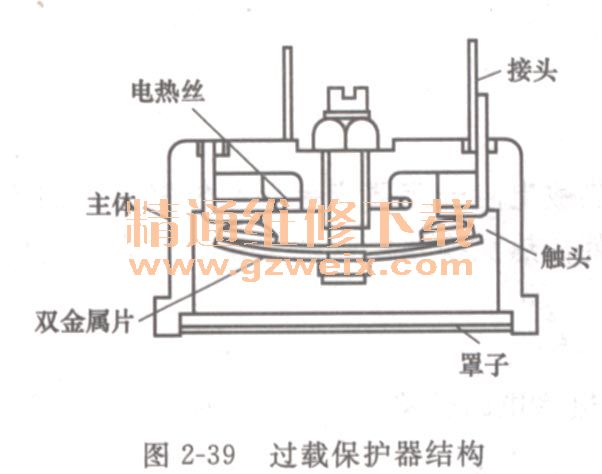

图2－39所示是过载保护器的内部结构图，由双金属片（不同材质）、电热丝、触头、接头、外壳等组成。平时内部的双金属簧片将两触点接通，过载保护呈现接通状态。当电流过大时，过大的电流流经过载保护器电阻丝产生的热量加剧，致使双金属片迅速变形反向弯曲，脱离两触点，过载保护器呈现断开状态，切断压缩机供电电路。停止3～4min后，随着双金属片降温到60～80℃，双金属片下翘恢复到原位，触点恢复到接通位置。当温度下降后，双金属恢复原位接通两触点。
空调器压缩机的过载保护器，动作电流一般为10～30A，断开温度为130～160℃，闭合温度为60～90℃。
另外，当压缩机因故过热时，过载保护器也会跳开，停转压缩机。
图2－40所示是正常过载保护的测试电阻值，即常温环境测试两端阻值在0～几欧姆。果测试值很大或无穷大，肯定损坏。
2．15电加热器佼流接触器
1．电加热器
电加热器，俗称加热器，英文“Electricity Heater”，简写为“EH”或“HTAT”。通常固定在室内热交换器的上，用于辅助加热。
图2－41所示是电加热器的实物及符号，空调器通常采用的加热有两种：电加热管型、PTC半导通型，两者均是得电就发热。
图2－42所示是PTC半导体加热器的电阻值随温度变化曲线。PTC全称Positive Temperature Coefficient，译为正温度系数的半导体材料，在室温和居里点TC之间电阻值变化平缓；在90℃附近出现最低电阻值域，在100℃附近电阻与室温时相等；在居里点TC以上，曲线斜率极大。PTC半导体加热器是发热体，同时具有调温的特性。
2．交流接触器的识别、检测、代换
交流接触器，是利用电磁吸力来操作的电磁开关，通过低电压、小电流，控制高电压、大电流部位的通断，广泛用作电力的开断和控制电路，在空调器中执行压缩机开关指令。
图2－43所示是交流接触器的实物及符号。交流接触器内置三组或四组开关，开关的通／断，受控于强制复位开关和底侧电磁线圈形成的磁场。
图2－44所示是交流接触器内部结构。电磁线圈的Al，A2两端无电压时，动触头与主触头分离，L1与T1，L2与T2，L3与T3端子间是断开的；当电磁线圈A1 ，A2两端输入220V电源，电磁线圈产生电磁场，上下铁芯之间产生电磁吸力，动铁芯带动动触头一起下移，使动触头与静触头闭合，相当于闸刀开关的接通，使L1与T1接通、L2与T2接通、L3与T3接通。
另外，按压强制复位开关，强行将内部的各开关闭合。
维修提示：
交流接触器因工作在高电压、大电流环境，故障率略高，占整机15％左右。损坏后会造成压缩机得不到380V电源或缺相，压缩机不能正常运转。损坏形式有两种：①触点接触不好或烧坏，其表现是按下强制复位开关后，对应的输入、输出端电阻不为0Ω;②线圈烧焦或开路，可单独更换线圈。
警告：
因交流接触器接380V，因此检查和拆装前一定要拨掉空调器电源插头。
2.16、电脑板
电脑板，是电脑控制板的简称，又称电控板或控制板。电脑板既是连接压缩机、风机、四通换向阀等设备的平台，又是整机的控制中心。因此，空调器初级维修工至少应弄明白电脑板是否有问题，中级维修工要做到对电脑板的初级维修，高级维修工能做到对电脑板的器件高级维修。
空调维修人员普遍感觉电脑板维修难度大，究其原因无非有五个：①电脑板位于室内机或室外机，不便测量；②无正常的测试数据做比较；③电脑板拆下后不能直接工作和测试；④空调维修工知识结构偏重于制冷和强电，对于强、弱电混合的电脑板认识不足；⑤目前市面很容易购买到空调器通用电脑板，且价格不高，用户容易接受，但功能与质量一般远不如原电脑板。本节介绍的内容可帮你轻松实现电脑板由初级维修到高级维修。
