1. CPU
CPU全称“Central Processing Unit”，译为中央处理器，俗微处理器，在电路中用“IC”或“U”表示。CPU是电脑板体积最大、引脚最多、双列塑封的集成电路。
CPU具有智能功能，有多个输入端和多个输出端，负责接收处理用户指令，采集温度、整机电流、制冷系统压力等各种信息，然后按软件程序进行综合运算后，通过各输出端控制压缩机等设备的工作。
维修提示：
CPU不工作会造成电脑板不工作，引起空调器不通电、或通电就运转但无显示且所有按键不起作用。CPU本身故障率极低，但其工作条件（＋ 5V电源低、晶体损坏、复位电压）异常是导致它不工作及工作异常的最常见原因。
代换：
CPU型号、软件号均要相同。因为CPU的部分引脚功能可由软件灵活定义，因此，型号相同、软件不同的CPU引脚功能可能不同，软件程序也不同。市面购买不到写好软件数据的CPU，工厂一般也不单独提供，维修时可采用拆机件。
2．反相驱动器
反相驱动器，又称倒相驱动器，体积中等、双列塑封、16（或18）引脚，用“IC，或“U”、 “N”表示。空调器中的反相驱动器对压缩机、室内风扇、室外风扇、四通换向阀、电加热等控制信号的倒相放大，控制继电器触点的通断或光耦可控硅导通量，从而控制压缩机、风扇等设备的工作。
图2－46所示反相驱动器内部结构示意图，内集成7（或8个）独立的倒相放大器，可以同时对多路信号进行反相放大。如果将每个反相放大器比喻为“杠杆”，其输入端工N相当于杠杆“小力”端，其输出端OUT则是杠杆的“大力”端，能以“小”撬“大”，且动作方向相反。
测试资料：
反相驱动器的所有输入端对地电阻相同，所有输出端的对地电阻相同。电源端VCC对地端GND电压＞11V。当输入端为高电平（2～5V）时，同一水平线上的输出端应为低电平（0. 7～1V），无论这个输出是否接有器件。
维修经验：
反相驱动器故障率极低，其．失效引起空调器不运转或某个设备不工作，其输出端对地击穿会引起开机压缩机或其他设备就运转且不受按键控制。
代换
引脚数量相同的反相驱动器可以互换。
3．记忆块
记忆块，又称存储器，用于存储CPU需要的一些数据和工作程序，体积小、双列、8引脚塑封集成电路，用“IC”、“N”、“U”表示，通常位于CPU附近，常见型号有93C46。
维修经验：
记忆块为存储的数据受电磁干扰易丢失，引起千奇百怪的故障现象。
代换：型号相同、内部写入数据相同，不能用市面出售的空白内存代换。
4．保险管
保险管又称保险丝、熔断器，英文“TUSE”，简写为“F”，是将金属材质的保险丝封闭在玻璃管内，有的外置塑料保护套，用于过流保护。平时呈现通路，当流过它的电流超出额定值时，内部的金属丝熔断，切断供电回路，避免炉内器件损坏。
维修提示：
保险管内部发黑、白色雾状、玻璃内壁有金属的球珠状，均是流经的电流过大引起的，说明后级电路有击穿、短路故障，需查明原因后，才能更换保险管，否则会再次损坏。
代换
需用额定电压、额定电流、保险丝形状相同的保险管代换。注意保险丝为螺丝状的保险管不能用普通的保险管代换。保险管不能用金属代换，否则失去保护功能，烧相关器件。
5．蜂鸣器
蜂鸣器英文为“BUZZER”，缩写为“BUZ”或“BUZZ”。蜂鸣器用于声音报警。指针表置于×10Ω档，红表笔、黑表笔间歇接触蜂鸣器的两引脚，应发出较小的“喀啦”声。
6．三端稳压器
顾名思义，三端稳压器是具有三个引脚的稳压器件，用“IC”或“U”、“N”表示，三端稳压器后两位数字代表稳压输出值。
＋5V稳压器常见型号有78LO5、AN7805、LM78LO5、MC78LO5、MC78MO5、SE78LO5、KA78LO5、TA78LO5S。这些型号可直接代换。
＋12V稳压器常见型号有7812、78L12、AN7812、M78L12、L7812CV，这些型号可以互换。
图2－47所示三端稳压器实物及内部结构图，三端稳压器上端自带小型散热片。当三端稳压器②脚接地，①脚得到输入电压（＋5V稳压要求璧8V，＋12V稳压器要求＞＝15V），内部的稳压器就开始工作由③脚稳定的＋5V或＋12V电压。
个别电路中，＋5V三端稳压器的②脚通过二极管接地，此时，该②脚电压为0. 7V，③脚输出电压5. 7V。
图2－48是正常三端稳压器的测试数据。如果测试①脚输入端对地电压正常，③脚输出端电压异常时，可脱开③脚，再③脚空脚对地电压如仍异常，就可判断三稳压器损坏。
7．晶体
晶体又称晶振，全称石英晶体振荡器，它是利用石英的压电特性按特殊方式切割制成的一种电谐组件，是CPU正常工作的必备条件之一，用于协调CPU内部各功能电路的工作节拍一致。空调器常用的晶体是10MHz、8MHz、6MHz、4. 19MHz（4. 194304MHz）、4MHz。
图2－49所示是晶体的实物及符号。晶体一般位于CPU附近，用符号“X” 或“OSC”、“CY”、“Y ”、“Z”表示。晶体表面标注振荡频率，单位是兆赫兹，用“MHz” 表示，如标注L10. 7的晶体，表明其频率是10. 7MHz，俗称10m晶体。
图2－50是正常晶体测试数据。如果：①任意两脚之间有电阻是漏电；②输入、输出端对地电压为0V，是没有振荡，如在检查晶体两端对地电容（有的无此电容）没有漏电、CPU的＋5V电源正常时，要判断晶体损坏。
维修提示：
晶体是易损件之一，可能引起不通电、不开机、程序错误等。
8．继电器
继电器全称电磁继电器，是一种中继转播（设备），是用低电压小电流来控制高电压大电流设备的自动开关。空调器中的继电器用于控制压缩机、室内／外风扇电机、导风电机、四通换向阀、电加热器等供电电路的通／断，以控制空调器的运行模式。
图2－51所示是继电器实物及符号，在电路用其英文“RELAY，或简写“RLY”、“RL”表示，也有的开关符号“K”表示。继电器的体积与额定电压、额定电流成正比例。因此，空调器电脑板上的压缩机继电器体积最大、电加热继电器次之、内外风扇及其他的继电器体积最小。
继电器由铁芯、线圈、衔铁、触点、弹簧片等组成。其动作过程如下：当线圈两端施加额定电压时，线圈有电流流过，线圈中间的铁芯被磁化，产生磁力，将衔铁吸下，衔铁通过杠杆的作用推动弹簧片动作，使两触点闭合；当线圈失电时，铁芯失去磁力，衔铁在簧片的作用下恢复原位置，触点断开。
图2－52是正常继电器测试数据。如果：①线圈两端阻值无穷大是开路。②触点开关的状态与图标注相反是触点损坏。
技巧：
维修工作中，可采用＋12V小型稳压器判断继电器的好坏。将稳压＋12V加到继电器线圈两端，加电之初有继电器动触点接触发出的金属声。
继电器是故障率较高的器件之一，引起的现象视在电路中的功能而定。常见损坏形式有：烧焦，线圈开路或阻值变大，触点氧化不通闭合，触点粘连。
代换：
用体积相同、焊接引脚方式相同、参数大致相同的继电器代换即可。
9．光电可控硅

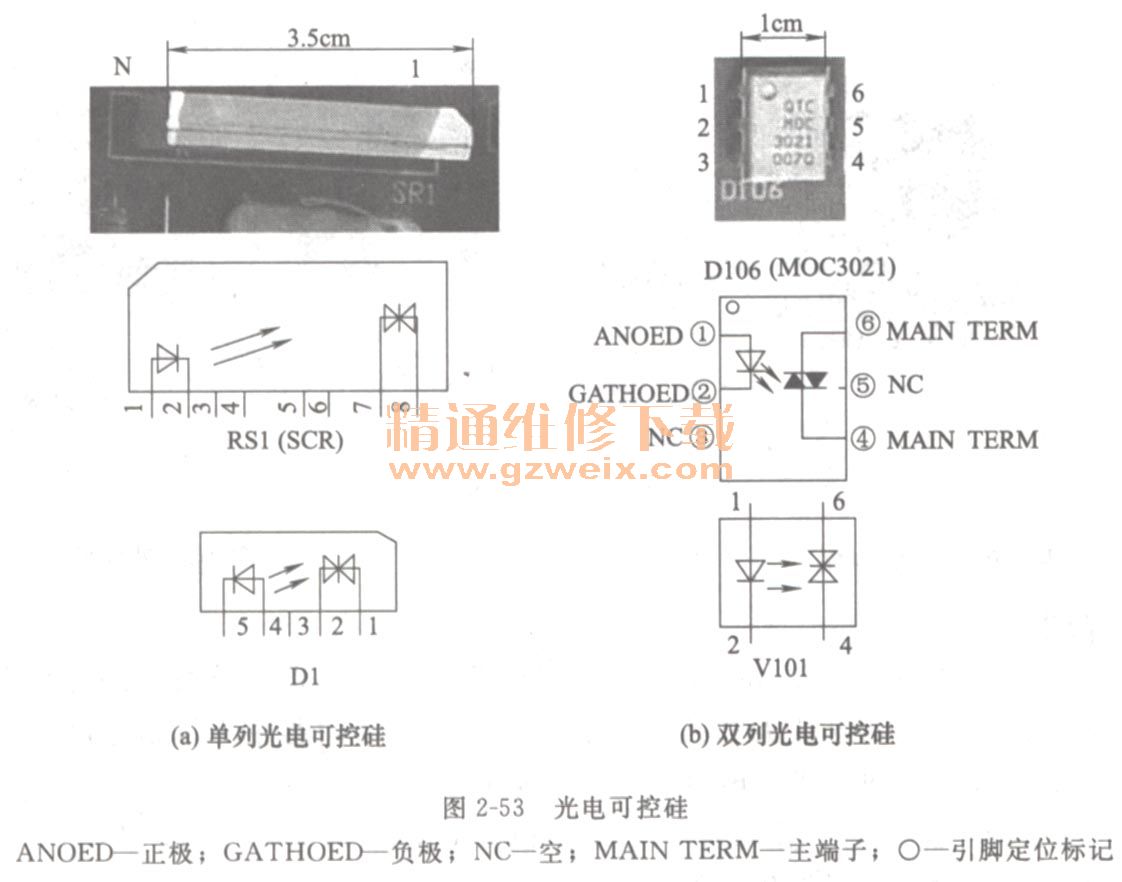

图2－53所示是光电可控硅及符号。光电可控硅是将光电耦合器与双向可控硅集成在一块集成电路内，在电路中用“RS”或“SCR”、“D”、“V”、“U”表示。光电耦合器在空调器中用来控制风扇电机的转速。空调器中常见的光电耦合器型号有MOC3021，TSA3100J。
当发光二极管的正极电压高于负极1. 5V左右时，内部可控硅导通，导通量与发光二极管的两端电压差成正比例。
测试资料：
指针表×1KΩ测试光电可控硅，二极管侧的两脚正向电阻为15KΩ左右，反向无穷大；其它极间电阻均为无穷大。
维修提示：
单列光电可控硅因工作在高电压、大电流环境，易损坏，会引起风扇不运转，或转速很快且不可调。
10．双向可控硅
可控硅又称晶闸管，在电路中用“SCR”或“RS”、”SSR”、“U”表示。是一种“以小控大”的功率型器件，它像闸门一样，能够控制大电流的流通。在空调器中用于控制风扇电机供电电路的通断及供电值。常见型号有BT136、BT131、BT134、Z010MA、Z0103NA、Z1017NA。
图2－54所示是双向可控硅实物及符号。双向可控硅英文“TRIAC”，译为三端双向开关可控硅组件，可以理解为三端双向交流开关，其符号中的两个二极管标志了其双向导通性和导通方向。双向可控硅三个极分别T1、T2、G三个极。G极是控制极（又称门极），T1、T2极是主端子。
当G极和T2极相对T1极的电压为正时，导通方向为T2→T1，此时T2为阳极，T1为阴极；当G极和为T1极对T2极的电压为负时，导通方向为T1→T2，此时T1为阳极，T2阴极。G极输入的电压越高，双向可控硅导通量越大，T1，T2极之间的等效电阻越小，在T1，T2形成压降越小。

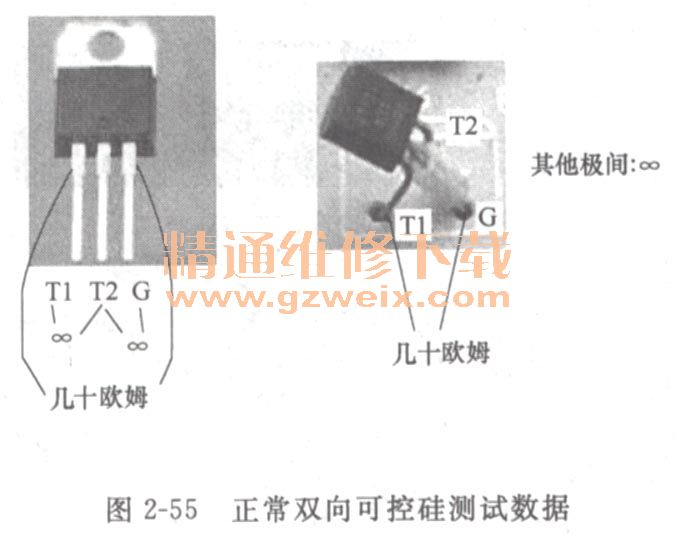

图2－55是正常双向可控硅测试数据。如果：①任意两极间电阻为0Ω是击穿。②不通电时T1，T2极间有电阻是漏电。
11．光电耦合器
光电耦合器英文“Photoconductor”，缩写为“PC” ，译为光电导通，是光为媒介，用来传输电信号的器件，具有信号放大和强弱电隔离作用，在空调器用于风扇控制信号放大或转速检测，220VAC过零脉冲形成、电脑板之间的通信。
4脚光电耦合器常见型号：PC817、PC818、PC810、PC81、PC507、TLP521、TPL621、TTLI 13。这些型号可以互换。
6脚光电耦合器常见型号：TLP632、TLP532、TLP519、TLP509、PV504、PC614、PC714，这些型号可以互换。
图2－56所示是光电耦合器实物和符号，双列、塑封小型集成电路。内集成有一只发光二极管和一只光敏三极管。当光电耦合器的二极管正极电压高于负极电压1. 1V时，二极管导通发光，激励内部的光电三极管导通。二极管正极电压高于负电压越多，光电三极管的导通量越大。利用光电耦合器的这个特性，在电路中可实现开关、信号放大、输入、输出端正电压隔离作用。

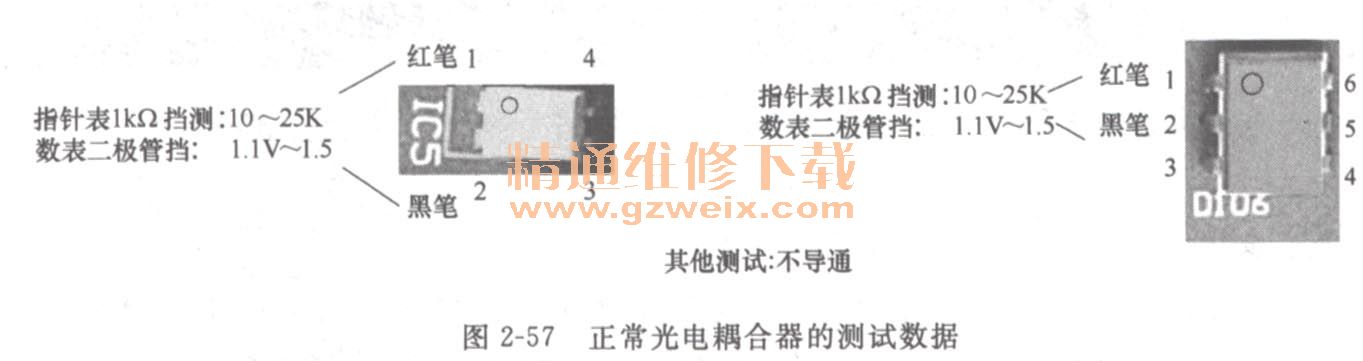

图2－57是正常光电耦合器测试数据。光电耦合器故障率较低，烧爆、有裂纹肯定损坏，引起的现象视在电路中的功能而定。
12．三极管
三极管全称晶体三极管，具有放大、开关功能，在电路中用“Q”或“VT"、“V”、“CQ”、“TR”表示，在空调器电脑板上一般用于信号放大、开关、稳压、复位电压形成。
NPN型三极管常见型号：9013、9014、8050、1815。
PNP型三极管常见型号：9015、8550、2SA1162。
图2－58是三极管的实物及符号。三极管按结构分为NPN型、PNP型，两者差别在于电流走向不向，电流的走向由e极“箭头”方向表示，如NPN型三极管，c极、b极电流均流向e极，PNP型三极管的电流均是由e极流向b、c极。
当be极间正向（箭头方向）压差≥0. 6V时，三极管导通，ec极间流过电流，be极间压差很小的变化，引起ce极间等效电阻较大的变化，这就是三极管的放大作用。如将三极管比喻为杠杆，e极是支点，b极是杠杆的“小力”端，C极是为杠杆的“大力”端。
当be极间正向电压）0. 7 V，三极管饱和导通，ce极间等电阻近于0Ω；当be极正向电压＜0. 6 V三极管截止。这就是三极管的“开／关”特性。
图2－59是正常三极管正向测试数据。表笔互换为反向测试。如果：①be（或bc）正、反向值均为0是击穿；② be（或bc）正向值＞0. 9是正向导通电压变大；③ be（或be）正向值无读数是开路；.be（或be）反向值或ce极值有读数是漏电。
维修提示：
①三极管爆裂肯定损坏。三极管引的现象视在电路中的功能而定。
代换
结构（PNP，NPN型）相同，体积大致相同。贴片三极管也可同类直插式三极管代换。安装时要注意极性一致，因三极管的型号不同，三个极的位置可能不同。
13．二极管
二极管是晶体二极管的简称，英文“Diode”，在电路中用“D”或“V”、“VD”表示。稳压二极管可还以用“ZD”、“Z” 表示，发光二极管用“LED” 或“LD”表示。二极管在空调器电脑板上用于整流、放电、稳压、发光等。
图2－60所示是二极管及符号。黑色塑封二极管型功率较大通常负责电源整流。红色玻璃二极管、贴片二极管功率较小，一般负责电流检测、继电器线圈放电等。稳压几极管用于稳压，表面标注有稳压值，如“5V6”表示稳压值为5. 6V，再如“12”表示稳压值为12V。
二极管具有单向导通性，即电流只能由正极流向负极，而不能从负极流向正向。当正极电压高于负极电压0. 6 V（发光二极管是1. 5～1. 8V）时，二极管导通，呈现通路状态；反之二极管截止，对其他器件没有任何影响。二极管的这种单向导通性，可比喻为“门”，正向给力打开（导通电压为。.6V，相当于门的打开范围等于门宽），反向给力关闭。
稳压二极管特性与上述相反，当“－”极高于“＋”极电压达到稳压值时导通，此时，“－”、“＋”极间的压差等于稳压值；反之截止。
图2－61是正常二极管正向测试数据。表笔互换为反向测试，普通二极管、发光二极管均不导通，稳压二极管读数为1. 6～1. 8。
维修提示：
①玻璃二极管手摸不光滑通常是碎裂，肯定损坏。②正反向值均为0是击穿。③正向读数＞0.9是阻值变大；④正向无读数是开路。⑤反向测试有读数是漏电。
代换
要求类型、体积、频率特性相同，额定电压和额定电流可相同或高于原值。封二极管中N4004，N4005，N4007均属于低频二极管，可以互换；F104，F107极管也可以互换。
14．桥式整流器
桥式整流器．简称整流桥或整流器、桥堆，俗称全桥．英文“Diode Bridge"，在电路用符号“DB”或“BR”表示，是由四个二极管按全波桥式整流电路连接方式封装在一起整流装置，对交流电进行整流。

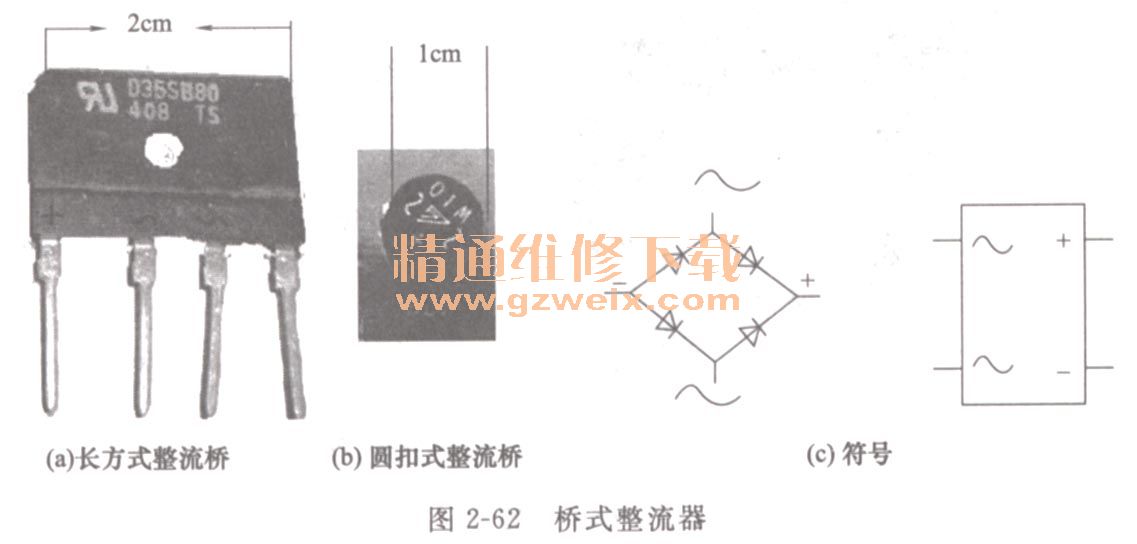

图2－62所示是桥式器的实物及符号。“－”极（有的用“AC”表示）是交流电压输入端；“＋”、－”极是直流输出端，当两个“－”端输入交流电压为正半周期时，右侧的二极管导通，当负一半周时左侧的二极管导通。长方桥式整流器用于220V整流，小圆扣形桥式整流器一般应用于电流检测电路。
图2－63是正常桥式整流器的正向测试数据，表笔互换为反向测试，应无读数。如果：①任意两极之间读数为。是击穿，②正向测试无读数是内接的二极管开路，③正向读数过大是内接二极管阻值变大。
维修提示：
长方形桥式整流器易击穿，造成保险管熔断。小圆扣式桥式整流器故障率很低，其损坏造成空调器的过流保护失效，但不影响空调器的正常运行。
代换
同形状的桥式整流器代换。长方形桥式整流器也可4个1 N4007黑色塑封二极管代换，小圆扣桥式整流器也可用4个玻璃体二极管1N4148代换。
