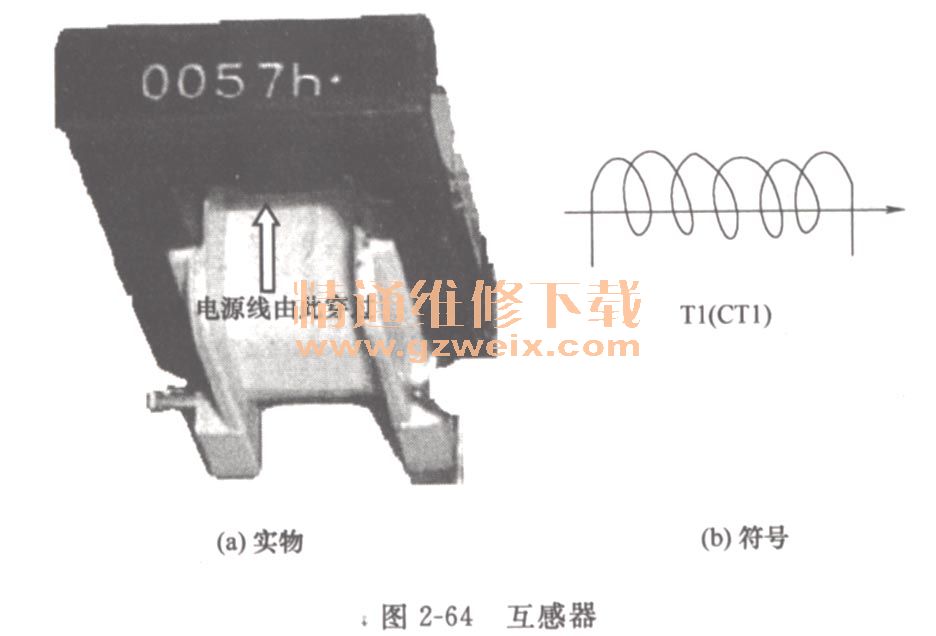

图2－64所示是互感器实物及符号。由绕组、铁芯组成，其顶部空框内穿入电源线的一根。当电源线流经电流时，使铁芯形成相应强度（正比例）磁场，绕组形成相应值（正比例）交流感应电压，作为整机电流或压缩机电流取样信号。
维修提示：
电流互感器绕组的阻值应为几百Ω。如开路、阻值变大，会造成空调器的过流保护功能失效，但不影响空调器的正常工作。
警告：
互感器代换初级匝数一定要相同，如匝数过少起不到过流保护作用，匝数过多会过流点提前，影响空调器的正常运行。
16．电感
图2－65所示是电感的实物及符号。电感全称电感器，又称电感线圈，在电路中用L或T、 CT表示。单位为亨“H”、毫亨“mH”、微亨“μH”、纳亨“nH”，换算关系为1H＝1000mH－1000000μF=1000000000nH。
电感具有通直流阻交流特性。当直流电通过线圈时的电阻值就绕制导线本身的电阻，很小，通常视为通路；当交流电通过电感时，电感两端会形成一个反向感应电动势，阻止交流电的通过，这个阻止功能称为电抗X，电抗值与交流电的频率、电感量成正比例。电感在电脑板用于电源滤波、消干扰。
维修提示：
电感两端阻值应在几欧姆以内（甚至为0欧姆）。常见损坏形式为开路，造成无＋5v、＋12V。
代换：
体积大致相同即可。电脑板上的＋1V，＋ 12V电源滤波电感也可用导线直接代换，因部分电脑板低压电源不设滤波电感。
17．压敏电阻
顾名思义是对电压敏感的电阻，广泛应用于家用电压的220V输入电路，用于电网电压的过压保护。平时呈现的阻值可视为无穷大，但当电网电压高于250V时，会击穿形成很大的电流，将前端的保险熔断，切断整机的220V供电，避免其它器件被高压损坏。
图2－66所示是压敏电阻实物及符号。压敏电阻有两引脚、小圆扣状，有的套有硬塑料保护装置，用“CNR”或“Z”、“ZE”表示，常见型号有10D431K、10D391K、14D391、14K471、OZD271K。
维修提示：
压敏电阻损坏肯定伴有外在换坏表现，如炸飞、爆裂、有黑炭点。但如果用万用表电阻挡测试仍呈现无穷大，原因是万用表内的电池低。
代换：
各型号压敏电阻可以互换。如手头又没有备用件时，可去掉不用，不影响空调器的工作，但会失去高压保护功能，在220VAC电源过高时可能导致变压器等器件损坏。
18．电阻和电位器
电阻是电阻器的简称，英文是"Resistance．简写为“R”。顾名思义电阻是阻止电荷流动的器件。电阻流经的电流（I）可用欧姆定律表示，I=U/R （U电压、R电阻）。电阻在空调器用于分压、降压、限流等。
（1）普通电阻
图2－67所示是普通电阻的实物及符号。五色环电阻、四码贴片电阻，属于精密电阻（误差范围为±2％），一般用于温度、电压等信息检测电路。金属模电阻一般用于限流，通常串联在＋5V或＋12V稳压的输入端。
贴片电阻前面标注的8050表示该电阻的长度是80、宽度是50（单位是英制）。
电阻的单位是欧姆，用“Ω”表示。1kΩ=1000Ω，1MΩ=1000000Ω。电路图电阻的单位“Ω”通常省略不标，如电阻标注560表示阻值为560Ω，标注1k表示阻值为1kΩ（1000Ω），标注2M表示阻值为2MΩ（2000000Ω），数字中间夹有“R”的R表示小数字，如3R9是表示阻值为3.9Ω。
①三码贴片电阻的阻值计算方法：第一、二数字是电阻值的前两位有效数字，第三数字是第一、第二数位后面加“0”的个数，用“R”标记小数点，单位是Ω。如标注“103”其阻值为10000Ω即10kΩ，标注“102”其阻值为1000Ω，标注“0R3”其阻值为0.3Ω。
②四码贴片电阻的阻值计算方法：第一、二、三数字是电阻值的前三位有效数字，第四数字表示第一、第二、第三数字后面加“0”的个数，电阻的单位是Ω。如标注“5101”其阻值为5100Ω即5. 1 kΩ，标注“7500”其阻值为750Ω，标注“1002”期阻值为10000Ω即10kΩ，标注“0”或“000”其阻值是0Ω。

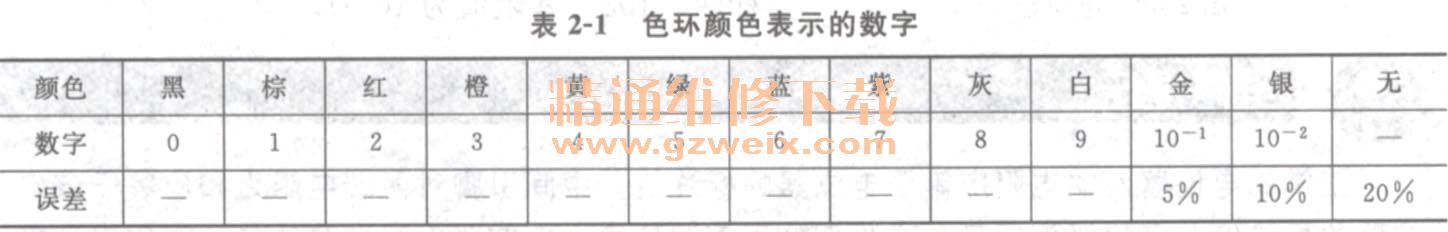

③色环电阻的阻值计算方法：，不同颜色的色环表示不同的数字，见表2－1。
注：误差范围只适用于四色环电阻。
四色环电阻计算方法：第一、二色环表示电阻值的前二位有效数字，第三色环表示前面两位数字后面加0的个数（倍乘数），第四个色环表示允许误差。如“棕黑红金”的四色色环电阻，表示阻值为1000即1kΩ，误差范围为±5％.
五色环电阻计算方法：第一、二、三色环表示前电阻值的三位有效数字，第四色环表示前面两位数字后面加0的个数（倍乘数），第五个色环表示允许误差。注：如标注“橙橙黑橙棕”五色环电阻，阻值为 330000Ω即330kΩ，误差范围为±20%。
维修方法
电阻烧焦、烧崩肯定损坏，但金属膜电阻发黄不一定损坏，单独测试电阻应等于标注值，在电脑板上测试应等于或小于标注值，否则为阻值变大或开路。电阻损坏引的现象视它在电路中的作用而定。
代换
需用同规格的电阻代换，如精密度、阻值、类型相同，功率可以略大些。如手中没有合适阻值的电阻，可根据电阻的串并联公式进行，串联电阻R串＝R1＋ R2 ......，并联电阻1/R并=1 /R1＋1/R2……。
（2）排阻
如图2－68所示，排阻一般由若三于等阻值电阻组成，用“RA”表示，空调器的排阻一般为并联式，即所有电阻的一端连接在一起，由一个脚引出，称为公用端，各电阻的另一端分别由排阻的一个引脚输出。排阻的型号代表标注有其引脚数量、电阻的阻值，R8P7 ×5. 1K的排，表示该排阻有8个引脚、7个电阻、各电阻的阻值为5. 1kΩ。
（3）电位器
电位器，又称可调电阻，顾名思义是阻值可调，在电路用“VR”或“W”、“PR”表示，单位是Ω。电位器在空调器中用于设定电流检测电路的基础输出值。

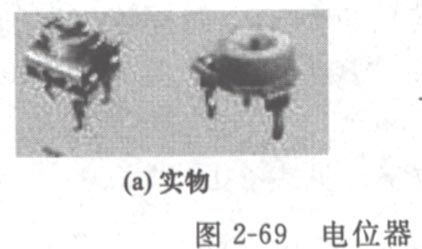

图2－69所示电位器实物及符号。电位器的阻值用三个数字表示，计算方法同于三码贴片电阻。如标注“103”其阻值为10kΩ。
维修提示：
正常的电位器两端电阻应等于电位器的标注值，中间引脚对两端电阻之和应等于该电位器的标注值。电位器使用日久或长期处于潮湿环境，电位器内的金属片易被氧化出现接触不良、开路、接触电阻变大。
警告：
维修时不要盲目调节电位器，否则会造成过流保护失效，或保护点提前。
19．电容
电容具有通交流隔直流特性，电容对交电呈现的阻值称为容抗，容抗与电容的容量、交流电的频率成正比例。电脑板上的电容用于直流电压平滑滤波、耦合（通过交流电压隔断直流电压）、消干扰、延时等。
图2－70是电容的实物及符号。电容的单位有微法拉（μF ）、纳法拉（NF），皮法拉（PF或P）。1μF＝1000NF，1 NF=1000000PF。
电解电容有正、负极之分，有其中标注“－”号或有阴影的端为负极，市面出现的电解电容的长引脚为“＋”极，短引脚为“－”极。电解电容表面标注有容量、耐压、温度，如4. 7μF、400V、105℃。
图2－71是其他电容主体标注的数符或色环含义，包括电容的容量、耐压、误差系列等。
测试资料：
①1μF及以上的电容，用指针表的×1kΩ电阻挡测试，表针先向左摆动，然后逐渐恢复到原位置，电容的容量越大，表针摆的范围越大，表笔互换后再测试，表针摆动的范围更大。②22μF及以上的电容表针最后可能回不到原位置，但能回到400kΩ以上就为正常。③0. 01μF及以下的电容，用指针表测试，表针不动。
维修提示：
电解电容任意部位鼓包、引脚有异物、附近有电解液肯定损坏。维修电脑板时，在电脑板上直接测电解电容阻值有较大变化就可视为正常，高压电容、小瓷片电容、电阻＋电容组件表针不对就可视为正常。
安装电解电容时，一定要极性正确，电容标有“－”或阴影端，安装到主板的电容的阴影端，即“－”极对应。否则会因电容反向漏电较大，形成很大的电流，造成电容短时内过大而击穿，且其内过高的温度所产生的气流会将电容外壳涨暴。
代换
材料、耐压等于或高于原值，容量相近的电容。因为空调器中电脑板上对容量要求不很严格。
2.16.2电脑板的结构
电脑板负责接收处理操作指令，检测温度、电流、电压、压力等信息，再按程序进行逻辑运算后，控制压缩机等设备开／停，使空调器按操作要求工作在相应模式（如制冷运行模式、制热运行模式、除湿运行模式、睡眠运行模式、定时运行模式，停电再来电三分钟延迟启动压缩机运行模式等），或执行异常保护（如室内热交换器防冻结、室内热交换器防过热保护、过流保护、电网电压过欠压保护、制冷系统压力过高或过低保护）。
图2－72所示是电脑板的结构示意图。核心器件是CPU ，CPU具备工作条件就开始工作。CPU的左侧是输入电路，包括用户指令输入、温度等信息输入。CPU的右侧是输出电路，包括压缩机、内／外风扇、步进电机、四通换向阀、电加热、显示屏控制。从左到右分为六类功能区：
（1）用户输入电路
包括按键电路和遥控接收电路，是将用户指令变换为CPU能识别的相应二进制数码。
（2）信息采集电路
包括各温度检测、电压检测、电流检测、压力检测，是将室温、管温、电网电压、电流检测、制冷系统的压力等信息变换为相应的电压值或高／低电平状态，送CPU分析后根据软件程序作出相应的动作。
（3）驱动电路
包括倒相放大器、继电器，是将CPU输出的压缩机、室外风扇、四通换向阀、室内风速、电加热、风向电机控制信号进行倒相放大后，控制K1～K7继电器触点的通／断，以控制压缩机等设备是否运行工作。
（4）显示电路
直接显示空调器当前的l作状态或故障代码。
（5）电源电路
由变压器次级插头、整流滤波、止－12V稳压、一、－5V稳压电路组成，负责将220VAC变换为＋12 V，＋5V，分别作为继电器、反相驱动器、CPU的工作电压。
（6） CPU工作条件电路
包括＋5V电源、复位电源、晶体振荡。CPU具备就这三个条件后，就启动进入待机状态，开始接收处理操作指令。
2.16.3电脑板测试
电脑板维修难，难就难在电脑板的测试上，事实上的电脑板测试很简单，既可在空调器上直接测试，又可利用电脑板的“测试程序”进行自检测试，也可对电脑板单独模拟测试。
1．电脑板在空调器制冷（热）运行时测试

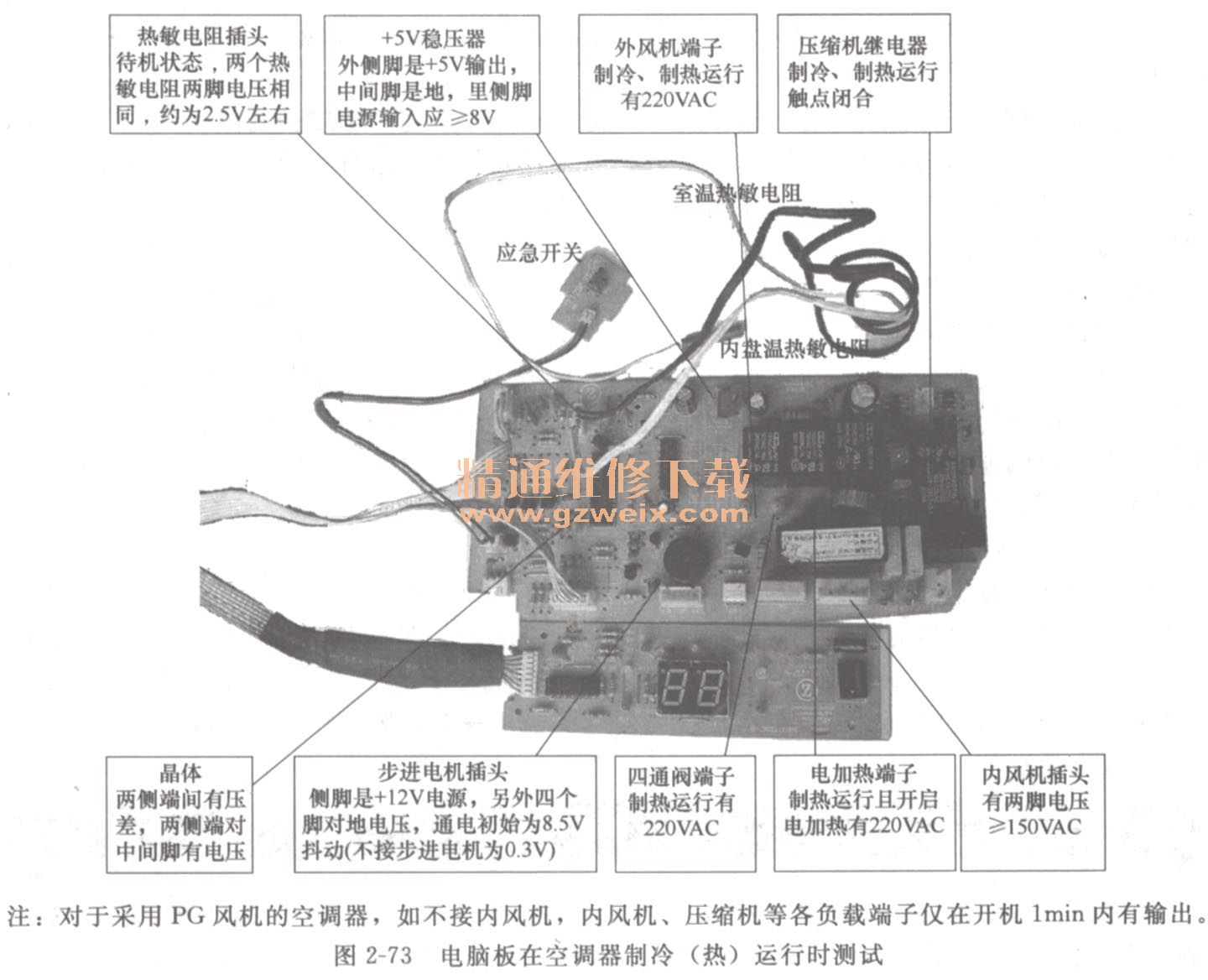

如图2－73所示为海信某型号电脑板测试方法，这种方法适用于电脑板的初级、中级维修，可测试电脑板上CPU工作条件是否正常、温度检测电路、压缩机等各项输出控制情况。注：对于采用PG风机的空调器，如不接内风机，内风机、压缩机等各负载端子仅在开机1min内有输出。
测试步骤如下：拆下电脑板固定螺丝，移动电脑板至便于测试且与金属体绝缘的位置→接通电源→根据需要测试热敏电阻插头、＋5V稳压器、晶体、步进电机插头的直流电压→按应急开关键开机后，电脑板就会根据室温自动进入制冷或制热运行模式，就可以测试各继电器触点、内风扇插头交流电压了，并据此测试判断出电脑板是否按要求对压缩机等设备输出了正常的工作电压。
2．利用“测试程序”测试电脑板
测试程序，英文“TESE PROGRAM”，缩写为“TESE RPO”，“TEST”。测试程序又称测试运行，英文“TEST RUS”，俗称“自检”，专用于检修空调器，自检功能既能进行温度自检，也可以检温度以外的其他功能是否正常。这种方法适用于除测试温度检测电路以外的其他功能电路是否正常。电脑板的型号不同，进入白检运行的方法及自检的顺序可能不同，常见的方法有如下几种：
（1）通过“应急键”或“AUTO键”进入自检
很多分体壁挂空调器采用这种方法，拔掉空调器电源插头，按住面板上的“应急键”键钮或“AUTO”自动键后再接通空调器的220VAC电源，则进入自检运行。如TCL王牌KF （R）－32GW/B1空调器，按住“应急”键通电进入自检运行，此时，蜂鸣器响1声→风门电机工作（风门关），室内风机运转→发光管全亮，2s后→发光管全灭，外风扇工作，2s后→外风机关→2s后→四通换向阀工作，2s后→四通换向阀关，压缩机要工作，2s后→室内风机关，同时风门电机停止工作。
（2）通过“开／关”键进入自检
如科龙KFR－23GW/A21空调器，按住面板的“ON/OFF”键后通电，蜂鸣器响一声后放手，即进入温度自检，当室温等于25±2℃且管温低于15±2℃时运行LED亮，否则运行LED灭。
在温度自检状态，按“ON/OFF”键，蜂鸣器响一声，室内温度强行按25℃进行判断，可进行制冷、制热运转，所有保护功能失效，其余控制与正常运行相同，电加热仅按温度差判断。再按“ON/OFF”键，则退出自检，进入待机状态。
（3）通过“温度调节”键进入自检
部分分体柜机采用此种方法，如TCL王牌KFRd－50LW/AA空调器，开机状态下，同时按下“升温键”、“降温键”3s，按模式键选择制冷（或制热），空调器进入制冷（或制热）自检，此时，空调器连续制冷（或制热），不受温控系统的控制，测试时室内风机、摆风可及时切换，同时压缩机、外风机开（测试制热时，四通阀还打开，无条件开辅助电加热），面板上有相应的显示。测试运行期间运行灯闪亮。测试运行中，再次同时按下“升温键”、“降温键”2s后，取消试运转。
（4）通过“TEST"键（测针）进行自检
把面板开关置于“TEST”位置或将电脑板上的“TEST”测针两引脚短路后，再接通电源，电脑板进入自检运行状态，此时，蜂鸣器、指示灯、继电器轮流动作。如澳柯玛KF（R）－2721GW空调器，蜂鸣器响两下→全部指示灯闪烁→压缩机运行→四通阀开→辅助电加热运行→外风扇运行→室内风机运行→风门电机全开→电加热→蜂鸣器响两声”关机。然后，重复上述动作。
维修提示：
①空调器只要能进入“自检测试”，就说明电脑板上的核心器件—CPU能接收处理操作指令，由此推理CPU及工作条件（＋ 5V、复位电压、晶体振荡）正常。②在每个测试周期中，如压缩机能正常运转3秒左右停（或电脑板上压缩机继电器闭合3秒左右），就说明电脑板上的压缩机控制器件正常，反之相反。同理，可类推出其他输出控制器件的好坏。
