第三章：维修工具及操作技巧

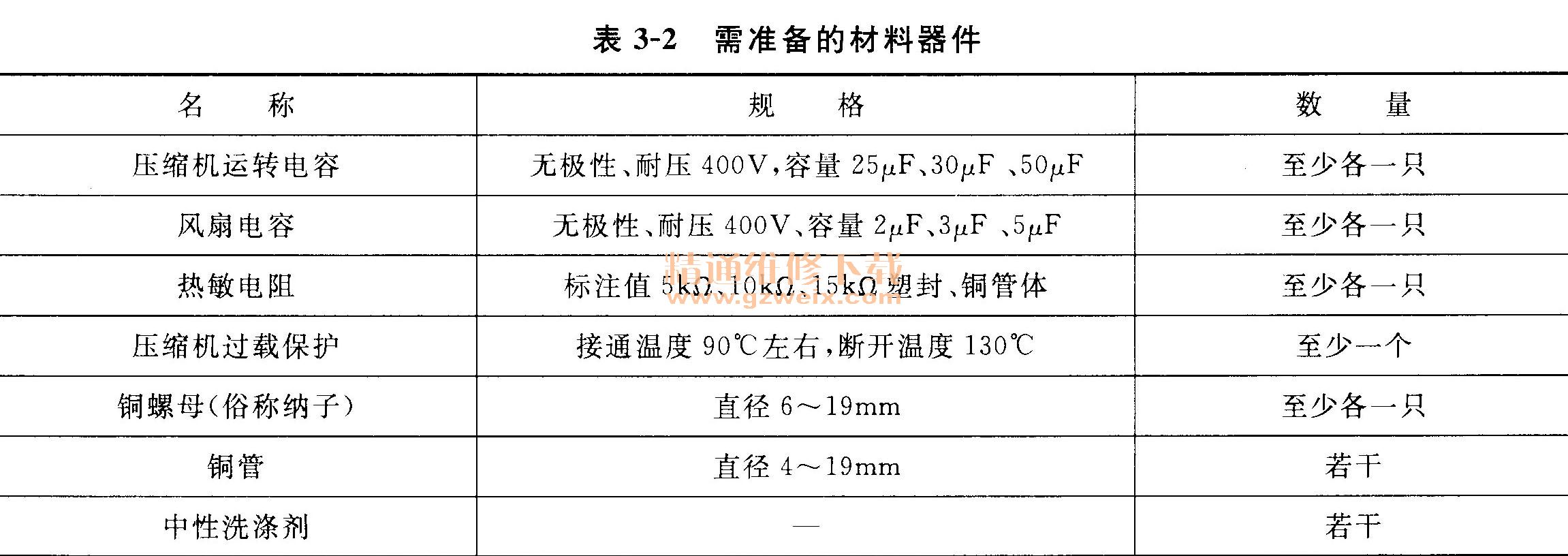

在空调器维修工作中常用的工具见表3－1，需准备的材料器件见表3－2。

3.1维修设备及连接工具

气带、真空压力表是空调器制冷系统与维修设备之间的连接工具。空调器维修至少需准备双公制气带、公英制气带各一条，16～25kg/cm2压力表2～5块。

1．气带
    图3－1所示是气带实物。气带管口有公制、英制之分。公制管口外有分隔环，英制管口内有顶针。两管口均为公制称为双公制气带；一管口为公制、另一管口为英制称为公英制气带。

    如果将气带比喻为自行车打气筒，双公制气带相当于老式打气筒的气嘴，管口只负责将气带安装到气门芯嘴上；公英制气带则相当于新式打气筒的气嘴，管口既负责将气带固定在气门芯嘴上，又负责气门销内阀门的开关控制。

维修提示：
      由于公制管口、英制管C=1的结构不同，只能对应安装在相应的接头上，否则安装不上。

2．真空压力表

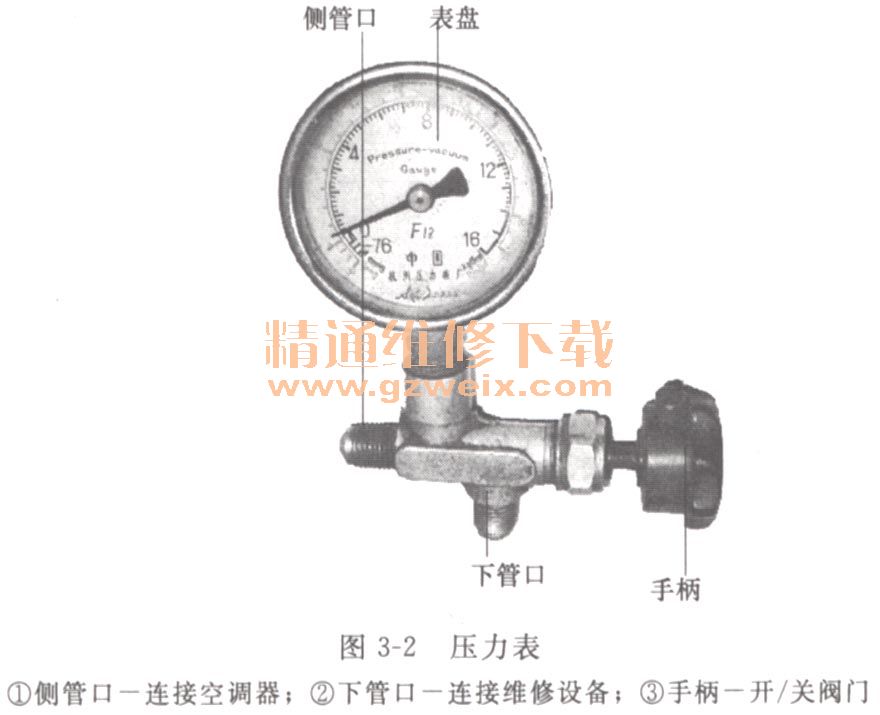

    图3－2所示真空压力表实物。真空压力表，简称压力表。表盘与侧管口始终接通，不受阀门控制。侧管口与下管口的通／断受阀门控制，顺时针旋转手柄关闭阀门，侧管口与下管口断开；逆时针旋转手柄打开阀门，侧管口与下管口接通。

警告：
如压力表管口连接错误，会导致压力表不起作用，具体表现是打开阀门跑气，关闭阀门不能显示制冷系统的压力值。

3．压力表与气带的连接
    图3－3所示是压力表与气带的连接方法，也是维修分体空调器制冷系统必用连接方式，即压力表的侧管口安装公英制气带，下管口安装双公制气带。公英制气带的另一管口用于连接分体空调器的制冷系统，双公制气带的另一管口用于连接维修设备，如制冷剂瓶、真空泵等。

4．压力表与分体空调器的连接

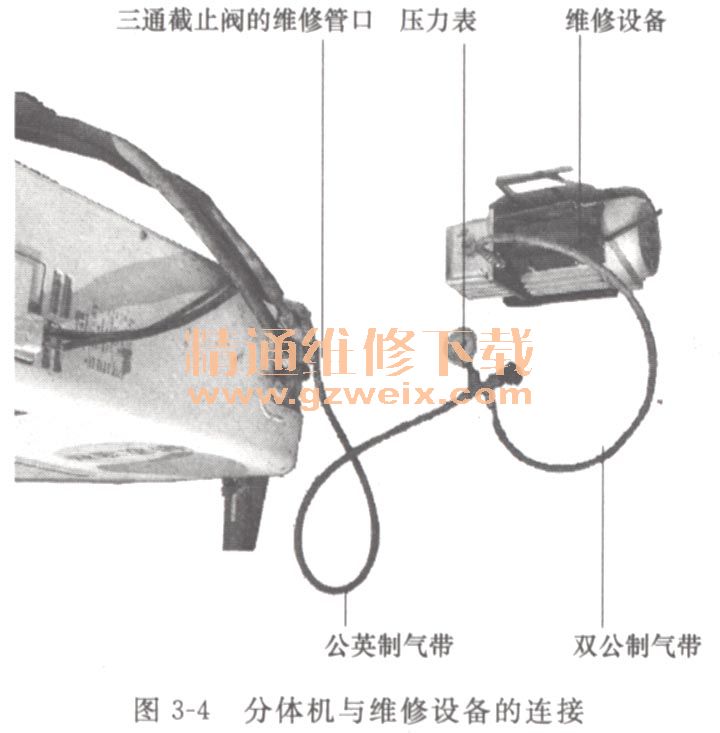

    如图3－4所示，公英制气带的英制管口安装到室外机三通截止阀的维修管口，此时，英制管口的顶针会将维修管口内的阀针顶开，使气带（及压力表）与制冷系统自动接通。双公制气带的另一管口用于连接真空泵、制冷剂瓶等维修设备。

5．压力表与窗机连接

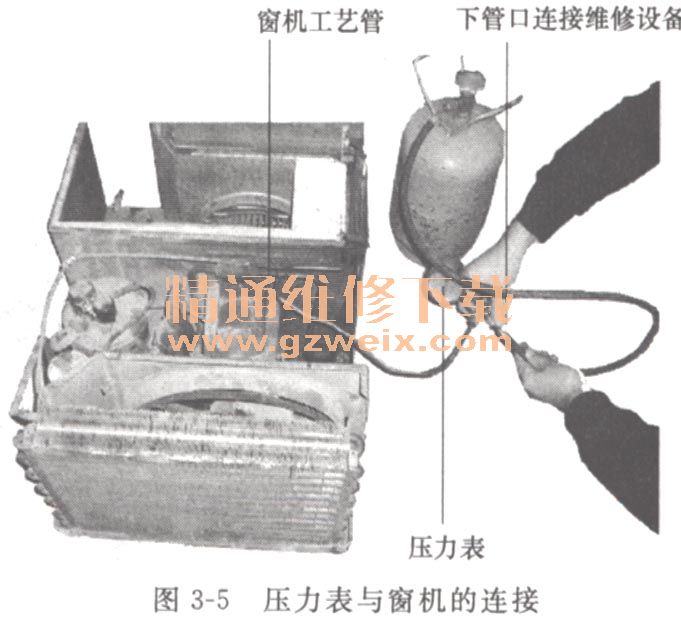

如图3－5所示，先在压力表侧管口安装好工艺管，然后将压力表工艺管焊接到窗机的工艺管上，再通过压力表下管口连接制冷剂瓶等维修设备。

维修提示：
    如果窗机无工艺管口，需用电钻在低压管（粗）侧不碍事的部位钻眼放氟，然后安装一段工艺管。

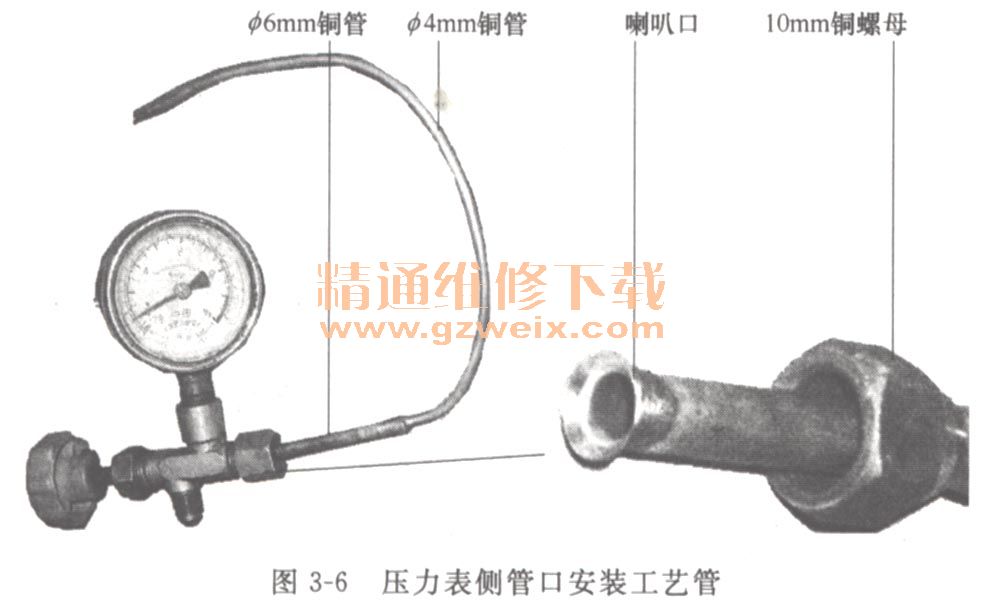

    图3－6所示是压力表安装工艺管的方法。取直径6mm、长10cm左右铜管一段作变径管，一管口扩为喇叭口，另一管口插入直径10mm的铜螺母内，通过铜螺母将喇叭口拧紧到压力表侧管口。再取直径4mm、长20～100cm的细铜管一根作工艺管，并焊接到6mm的变径铜管上。如果工艺管过长，可绕成圆形。

    压力表安装好工艺管后，要检查工艺管的密封性，方法是把工艺管末端管口用气焊焊死，通过压力表下管口充入适量气量，再把压力表整体放置于水中，如无气泡，说明压力表密封性好，打开焊死的管口用管刀切割开就可使用了。

3.2检压

维修提示：
      检压是指由真空压力表检测制冷系统的压力，如本书如无特别说明，一般是指检测制冷系统低压侧的压力。

    图3－7所示是压力表对分体空调器检压的方法，顺时针旋转压力表手柄到底以关闭阀门，公英制气带的公制管口安装到压力表的侧管口；英制管口安装到室外机三通截止阀的维修管口，其气带顶针会把维修口的阀门顶开，使压力表与制冷系统连接，此时压力表示的读数就是制冷系统的压力值。

维修提示：
    压力表检测系统压力是判断空调器故障的重要依据，既可判断出制冷剂量是否不足或过量，又可判断压缩机排气性能、四通阀的换向性能、热交换器是否过脏等。详细如图3－8所示。

3.3打压查漏

维修提示：
    空调器所有制冷管路均能直接看到，且泄漏点95％以上有油渍或发黑。①分体机易漏点依次是：室外机截止阀管口→室内机引管连接管口→室内外机连接管加长管的焊口→室外机各焊口→室内机各焊口。②窗机易漏点依次是：压缩机高压焊口（细）→过滤器两焊口→毛细管两焊口→室外侧热交换器两焊口及其侧端U侧管各焊口→室内侧热交换器两焊口及其侧端U型管各焊口。

    打压查漏与自行车内带打压查漏原理类似，即对空调器制冷系统充入气体至一定压力后，再将中性洗涤剂涂于怀疑有漏点的部位，如果气泡增大是有漏点。

    图3－9所示打压查漏工具。氮气设备用于制冷系统打压，其他用于检漏。减压阀安装到氮气钢瓶的瓶口并坚固好。气带用专用卡子安装到减压阀的管口，气带的另一端安装好压力表，将压力表阀门关闭，旋转瓶阀门手柄打开氮气瓶阀门，调节减压阀手柄使压力表指示至10kg/cm2，这个压力就是气带的压力，减压阀手柄以后就保持在该位置不变，以后只需打开或关闭氮气瓶阀门即可。
