4.2通风系统
通风系统，主要负责对室内、外热交换器进行通风散热（冷）。

1.窗式空调器的通风系统

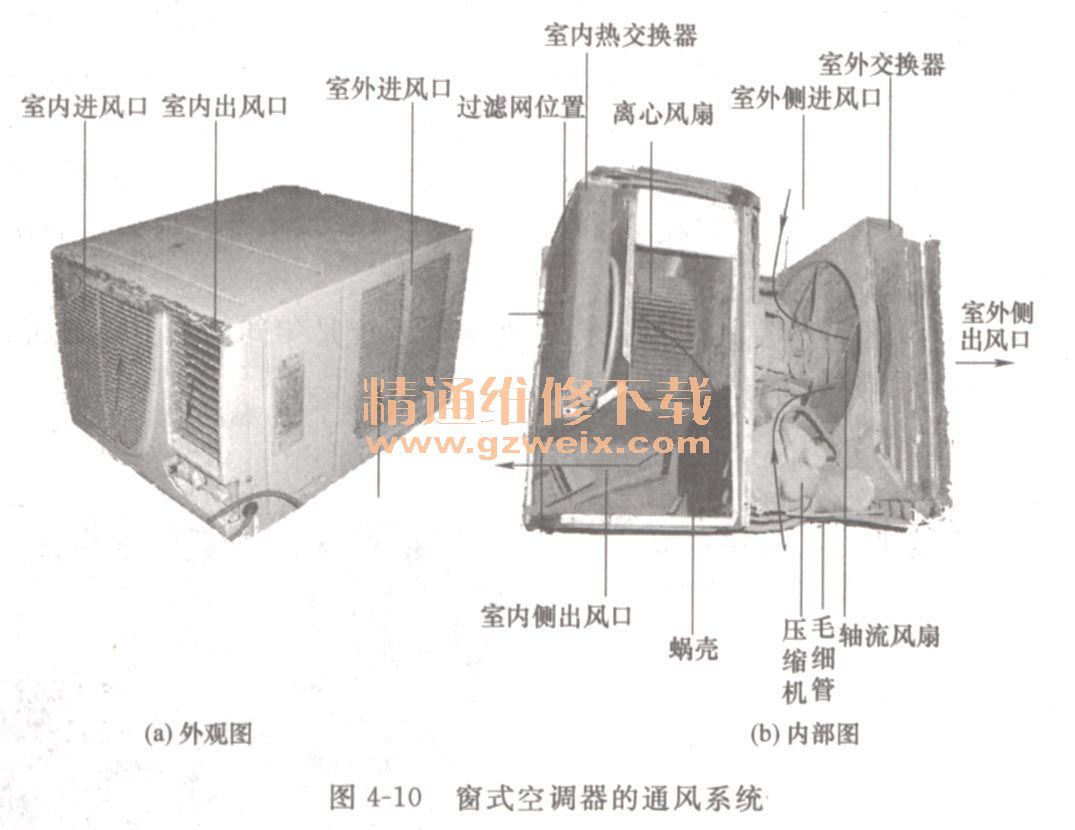

    图4－10所示是窗式空调器的通风系统的工作。包括室内侧空气循环系统、室外侧空气循环系统，主要离心风扇、过滤网、轴流风扇、进风口、出风口、摆叶等组成。离心风扇和轴流风扇共用一个双轴电机。对于设置有换新风功能的空调器，还设置有新风口。

 （1）室内空气循环系统
    离心风扇旋转时，在扇叶的作用下产生离心力，中心形成负压区，使进风口的气流沿轴向吸入风扇内，沿径向朝四周扩散，然后在蜗壳的引导下，气流沿出风口方向流出。其循环方向如下：
    室内空气→室内侧进风口→过滤网滤掉尘埃→穿过室内侧热交换器，成为温度较低的空气（或制热时成为温度较高的空气）→经出风口→吹入室内→使室内空气降温（制热时升温）。
    对于设置摆叶的窗式空调器，通过电机驱动摆叶左右慢速摆动，使被降温（制热为升温）后的空气均匀吹向各个方向或指定方向。

（2）室外空气循环系统
    由轴流风扇负责。轴流风扇运转，使风扇进风侧压力低，出风侧压力高，从而在进、出风口之间形成一个压力差，由于压力差的存在，空气在扇叶的运转下，始终沿轴向流动。使室外侧空气循环方向如下：
    室外空气→室外侧箱体左右进风口吸入箱体→流经压缩机、过滤器、毛细管、风扇电机对它们进行通风冷却后→将气流直接吹向室外侧热交换器强制散热（制热时为吸热）→室外侧出口排出室外，实现室内外热量交换目的。
    有的轴流风扇还设置有叶轮，用于将空调器底盘内的凝露水甩到室外热交换器，这样在制冷工作可提高室外侧热交换器对制冷剂的冷凝效果，提高换热效果。

（3）换新风系统
    换新风系统，由室内／外侧隔离板的新风门（又称闸门）、箱体上侧的气门组成。主要用于排除室内混浊的空气。

    按动空调器前面板的换新风开关，通过传动机构，打开新风门，由离心风扇吸入的新风约占室内循环风量的15%，与室内循环空气经热交换器降温（制热为升温）混合后，由出风口吹入室内，以保持室内空气一定的清洁度和舒适度。

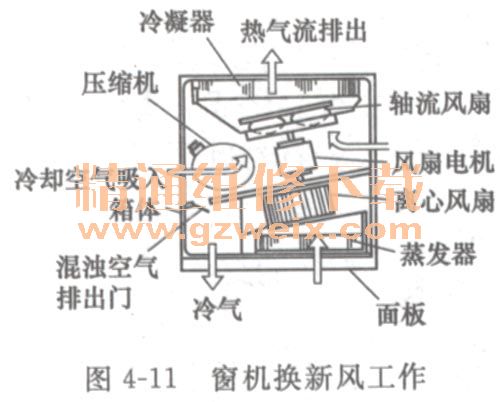

    图4－11所示是窗式空调器换新风工作。新风系统由空调器内隔板中的排出门（又称闸门、新风门）、箱体上侧的气门组成。打开新风门，由离心风扇吸入的室外新风约占室内循环风量的15%，室内循环空气热交换混合后，送回室内，以保持一定的清洁度和舒适度。换新风时间不宜过长，否则会造成制冷（热）量的损失过大。

2．分体空调器的通风系统
    普通分体空调器、变频分体空调器的室内、外通风系统是相同的。分体挂机、分体柜机的室外通风系统也相同，不同的是室内风系统。

（1）室外通风系统

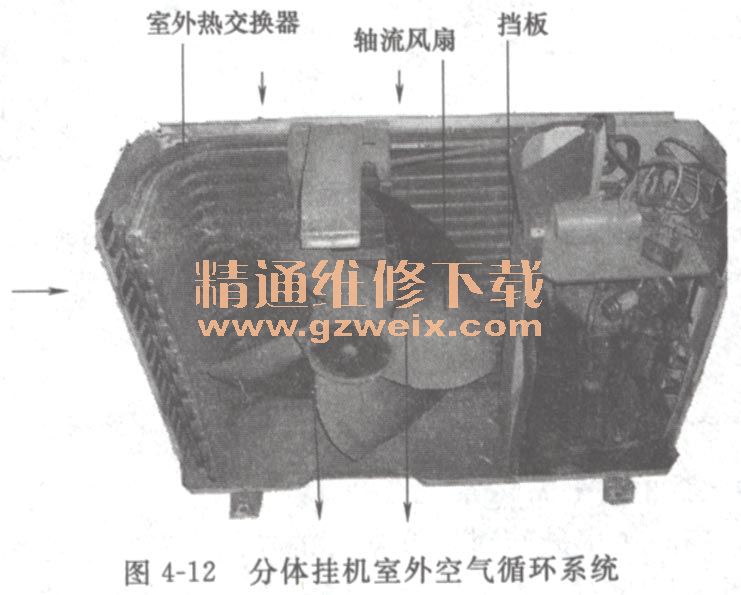

    图4－12所示分体挂机的室外通风系统，采用轴流风扇。轴流风扇运转时，室外空气由空调器的背部和侧面吸入，穿透室外热交换器，与室外热交换器交换热量后，升温后的热空气（制热时冷空气）由前方吹出，经出风口排向室外。

（2）分体挂机室内通风系统
    图4－13是分体挂机室内通风系统。进风口（又称进风格栅）里侧依次是空气过滤网、室内热交换器、贯流风扇。贯流风扇采用前倾式，气流沿叶轮径向流入，穿过叶轮内部，然后沿径向从另一端排出。

    当贯流风扇运转时，室内空气经进风口被吸入，经空气过滤网净化后，穿过室内热交换器进行热量交换后，变成冷空气或热空气，沿风道经出风日吹向室内。因此，进风口的温度能代表室内温度，出风口的温度能代表空调器的制冷量。

（3）分体拒机室内通风循环

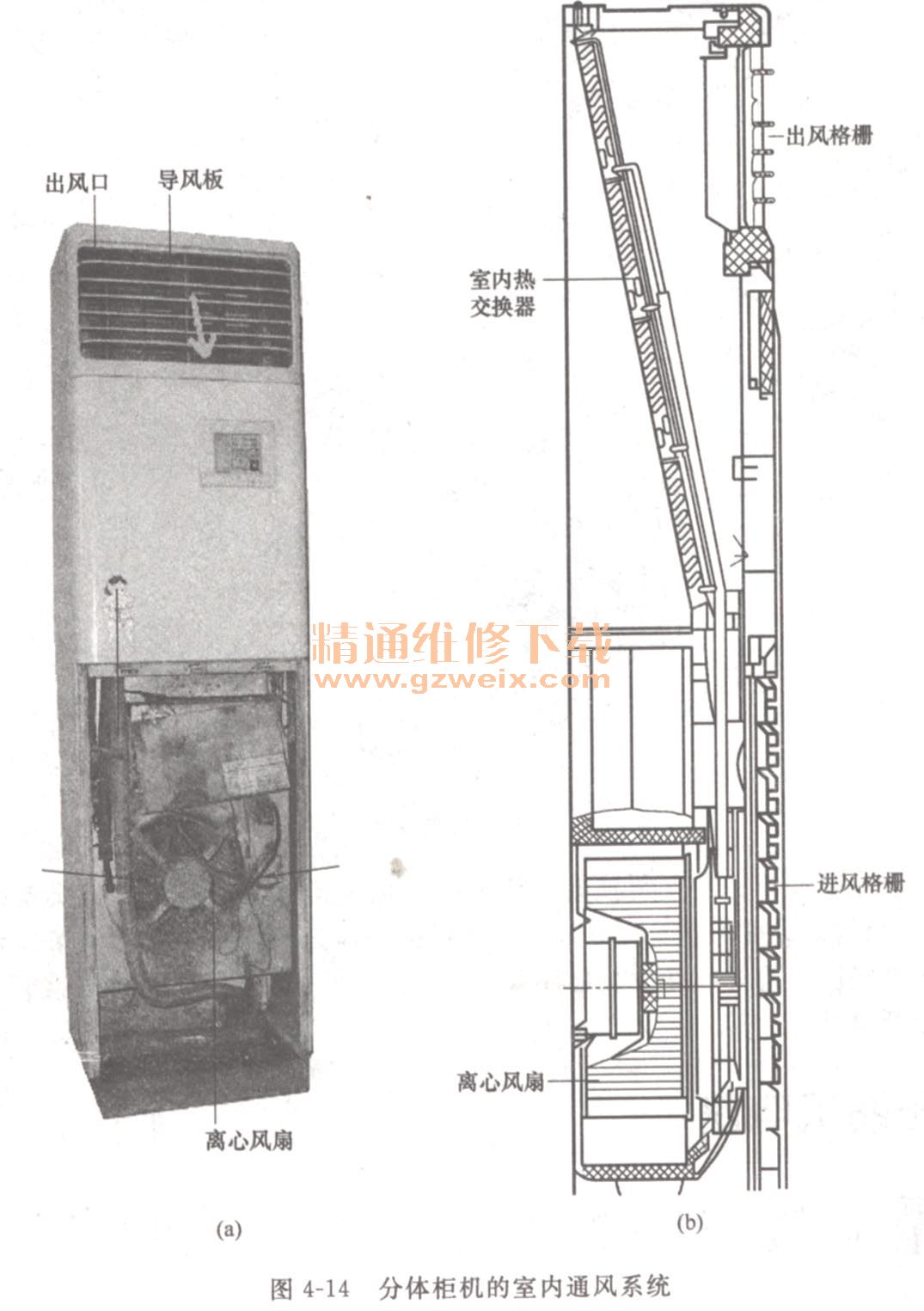

    图4－14所示分体柜机室内空气循环系统。当离心风扇运转时，室内空气从下部的进风口被吸入，经空气过滤网过滤除灰尘后，沿风道，途经室内热交换器变为冷空气或热空气，继续经风道，由出风口吹向室内。

 （4）换新风系统

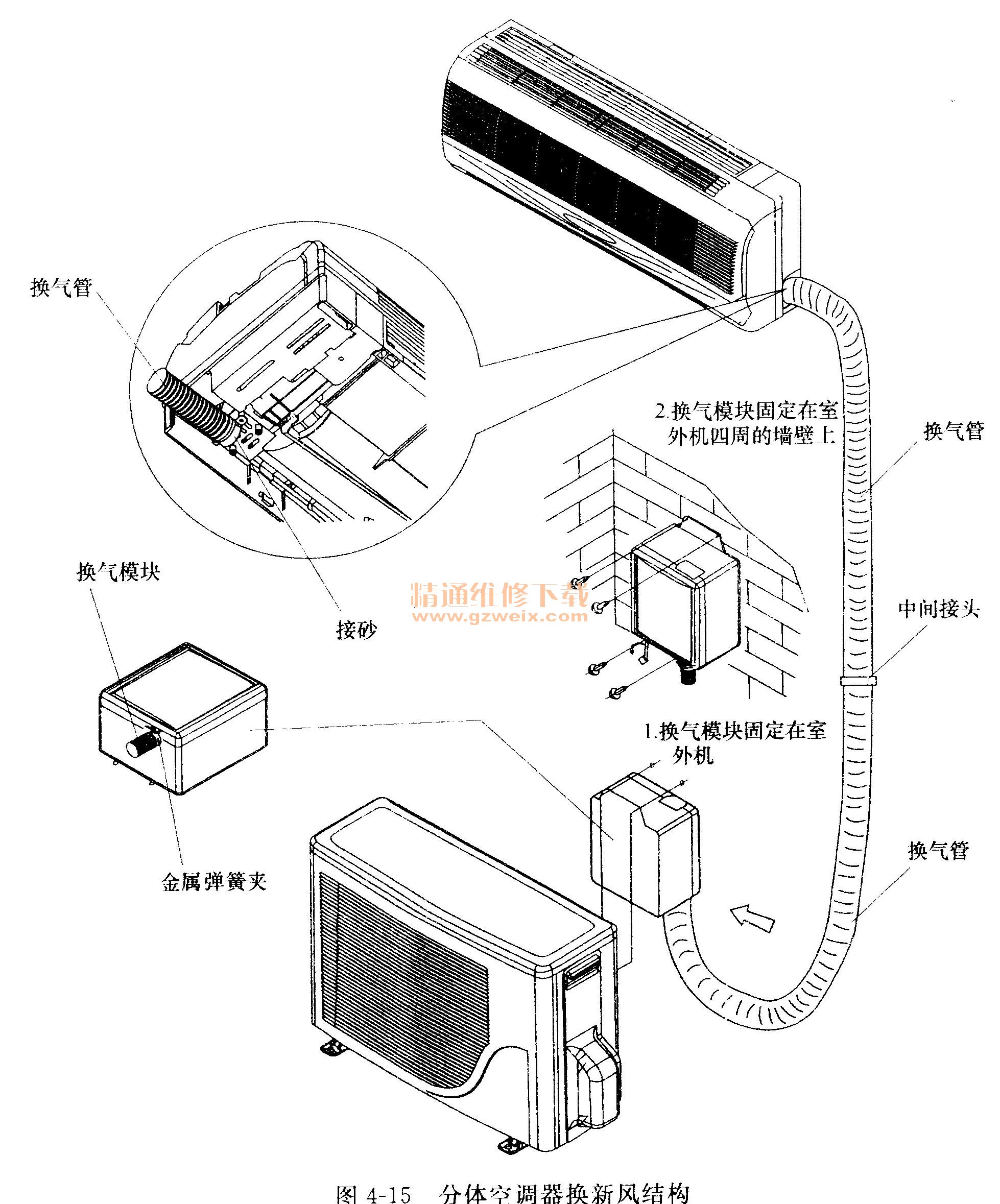

    图4－15所示是分体空调器换新风结构。开启换新风时，换气模块内的风扇电机使室内、外空气流通。

    换新风安装步骤如下：①安装换新风管部件前估算换风管所需长度（换新风管越短越好），将其他多余的部分剪掉，将管罩装好，这样换新风效果更好。②将换新风管组件的卡钩卡进换风扇的相应卡槽里，并检查是否可靠。③换新风管须与室内外机连接管一起，用包扎带缠在一起至室外。

4．3压缩机电路

维修提示：
    压缩机运转条件：①单相压缩机要求工作电压为220VAC±10%、运转电容的容量正确；②三相压缩机要求相序正确、三相电为380VAC±10%③变频压缩机要求相序正确、三相电为50～180V。

4.3.1单相电压缩机电路
    单相电压缩机电路根据控制方式分类有：机械控制式；电脑控制式；电脑控制斗交流接触式。

1． 机械控制式压缩机电路

这种结构仅见于机械控制窗式空调器。由压缩机、运转电容、过载保护器、主控开关、温控器等组成。运转电容是压缩机运转必须的条件，主控开关负责模式设定（制冷、制热、送风），温控器根据室温控制压缩机的控制，过载保护器负责压缩机的过流、过热保护

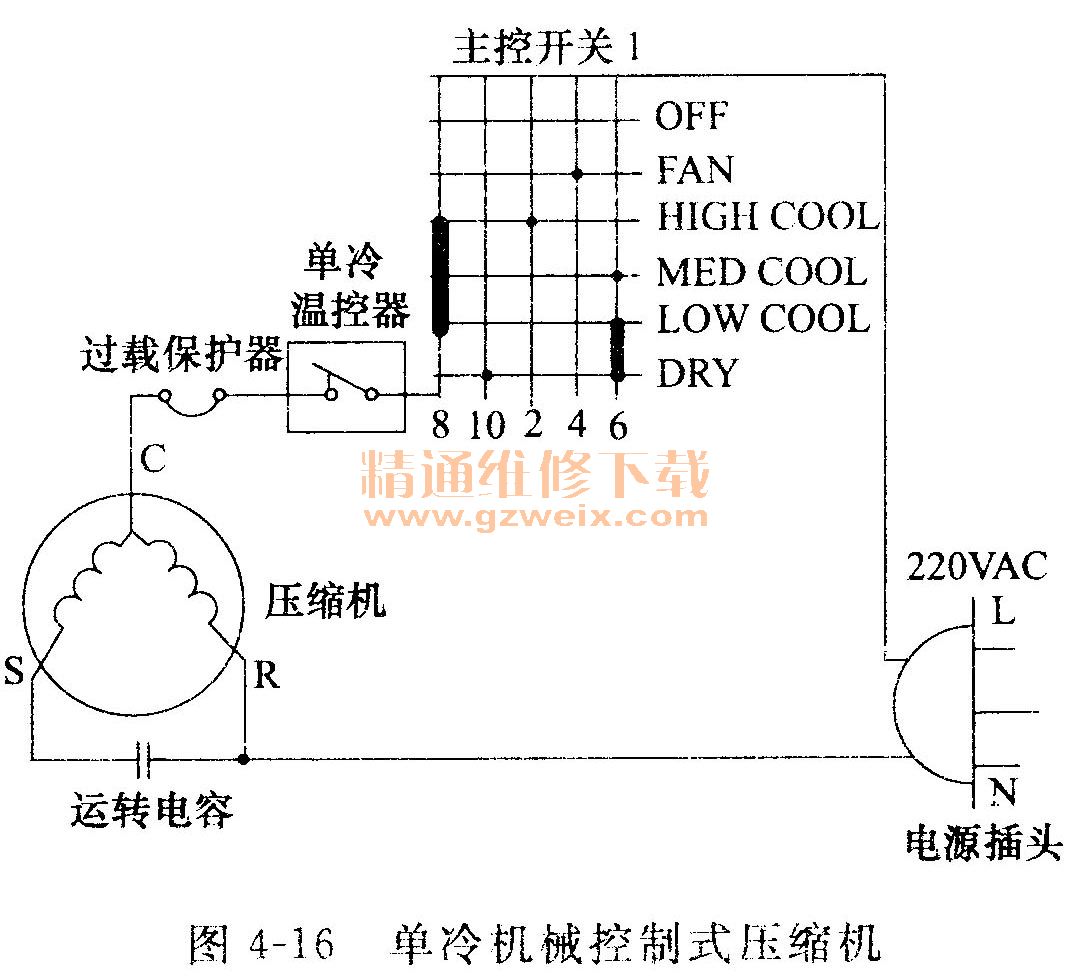

（1）单冷机械控制式压缩机电路如图4－16所示。当主控开关设置于强冷（HIGH COOL）或中冷（MED COIL）、弱冷（（LOW COOL）任意一挡位，主控开关的①脚均与⑧脚接通，使220V L→主控开关①、⑧脚→单冷温控器→过载保护器→压缩机及运转电容、220V N，构成回路，启动压缩机运转，驱动制冷系统的制冷剂开始循环及液态气态相换转换，空调器开始制冷。

    当单冷温控器感知室温降到设定温度－1℃时自动断开，切断压缩机供电回路，空调器停止制冷。停机后室温逐渐升高，当升一高至设定温度＋1℃时，单冷温控器自动闭合，开始第二轮制冷。以后重复上述过程，使空调器自动开／停机，将室温控制在设定温度±1℃范围内。

    空调器工作时，如压缩机因故工作电流过大或过热时，过载保护器会自动断开，切断压缩机回路，压缩机停止运转。待压缩机温度下降到允许值时过载保护器自动恢复到接通状态，压缩机恢复运转。

 （2）冷暖热泵机械控制式压缩机电路

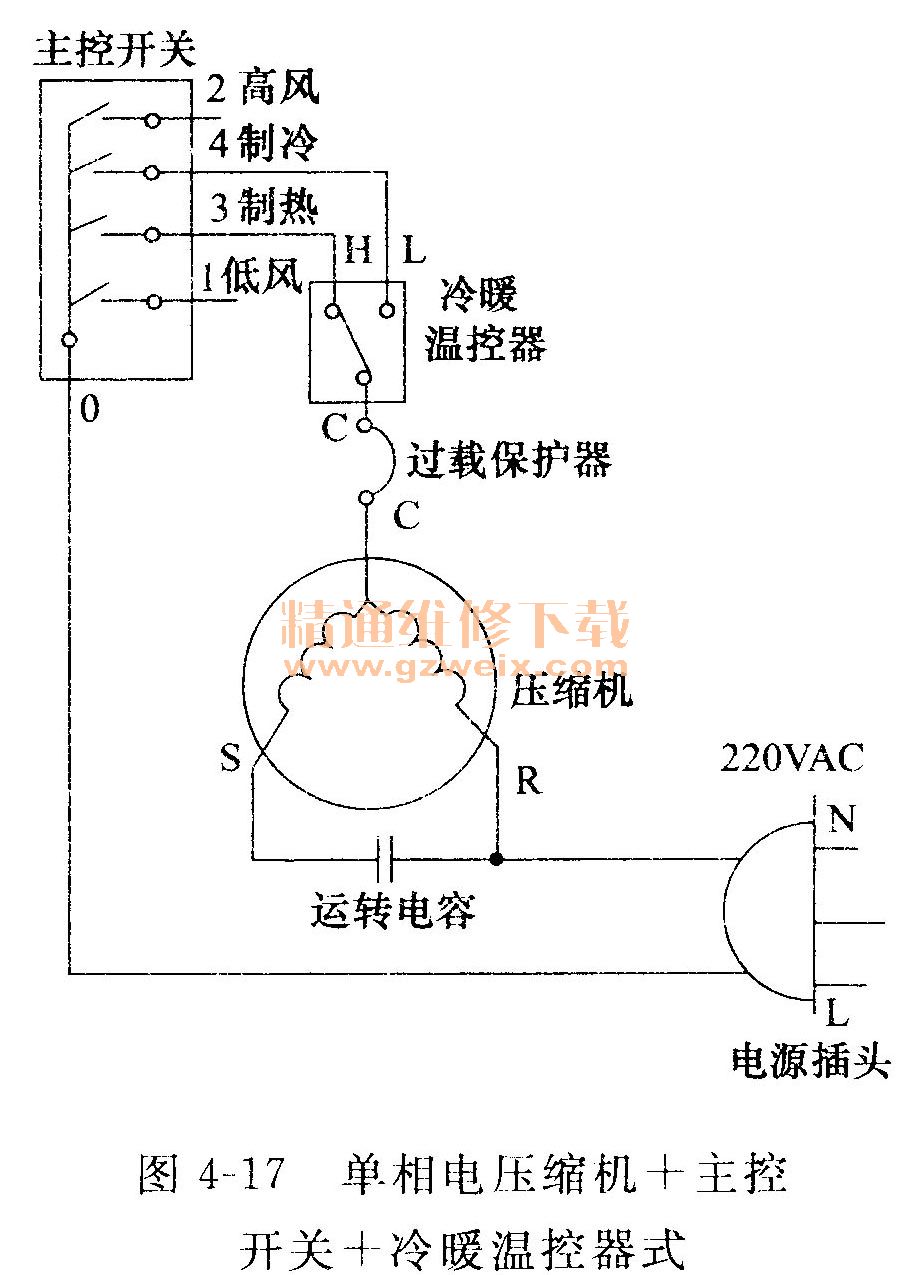

    如图4－17所示。采用的冷暖温控器，有三个触点，C （Mm）是公共端子，L（LOW）是低温端子，H （HIGH）是高温端子。

    选择制冷时，主控开关的0、④脚接通，使220V L→主控开关的0、④脚→冷暖温控器的L、C脚→过载保护器→压缩机及运转电容→220V N，构成压缩机回路。

    选择制热时，主控开关的0、③脚接通，压缩机回路为：220V L→主控开关的0、③脚→冷暖温控器的C、H脚→压缩机和运转电容→220V N。

    当空调器制冷（热）到设定温度时，冷暖温控器自动断开，空调器停止制冷（热）。待室温回到开机温度时，冷暖温控器自动闭合，开始第二轮制冷（热）。

2．电脑控制式压缩机电路

（1）倒相驱动器式

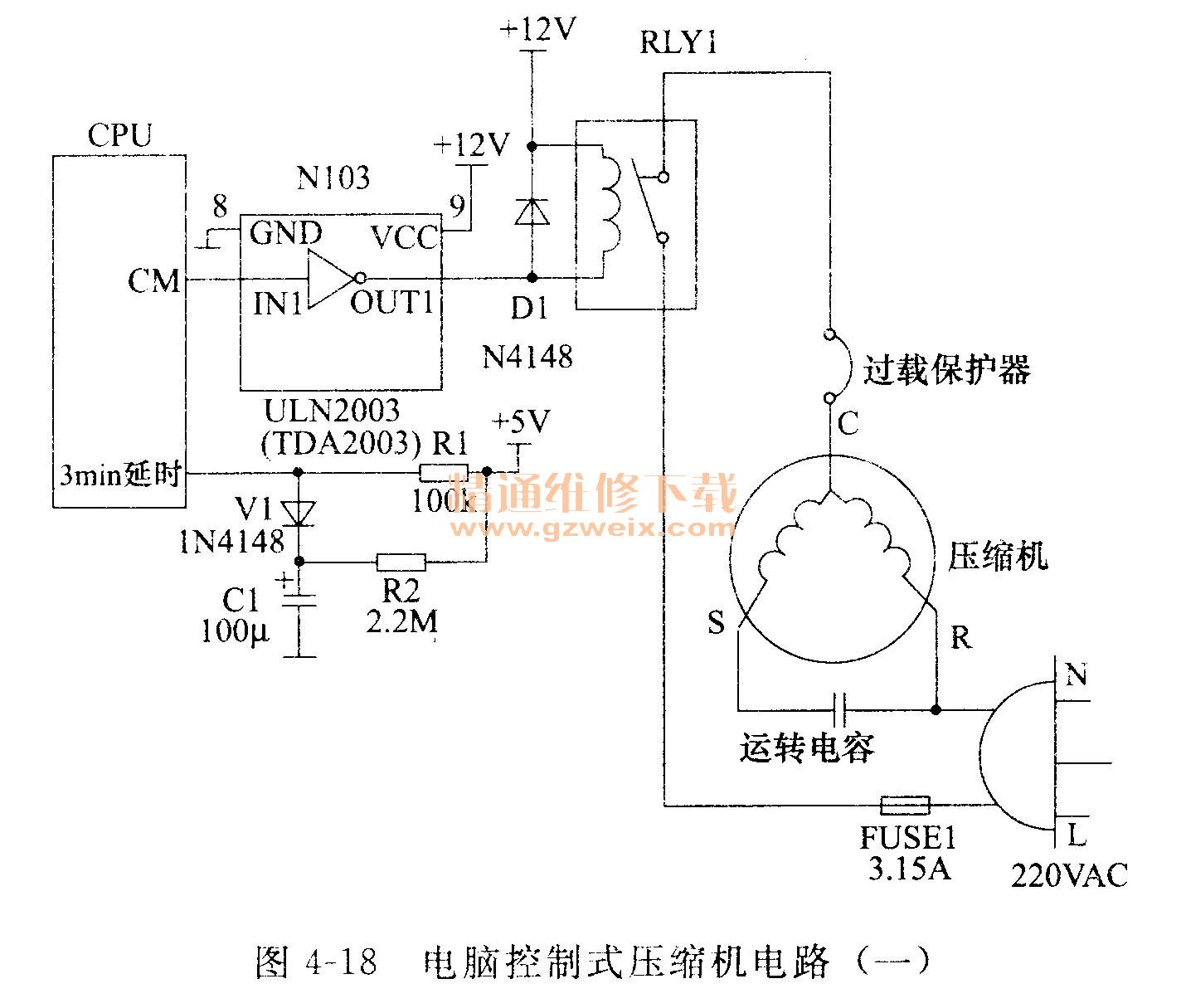

    如图4－18所示，由压缩机、运转电容、过载保护器（有的内置在压缩机内卜压缩机继电器、倒相驱动器、CPU、通电延时3min器件C1等组成。这种电路广一泛应用于电脑型分体壁式、分体柜式、窗式空调器。

    当CPU的CM压缩机控制端输＋5V出高电压时，送驱动器ULN2003（或TDA2003）的输入端IN1，被倒相放大后由OUT1输出端输出约0. 7 V低电平，驱动继电器RYl动作其触点开关闭合，接通压缩机的220V供电回路，压缩机开始运转。

    当CPU检测室温达到设定温度－1℃（制热＋1℃）检测到异常信息时立即停机，令CM端转为输出0V低电平，使ULN2003内的倒相放大截止，切断RLY1的线圈回路，RLY1触点断开，切断压缩机的供电回路。压缩机停止运转。

    R1、R2、C1 V1组成通电三分钟延时（英文为“3MIN－DELAY”）电路。延时原理是利用电容两端的电压不能跳变的特性，禁止压缩机停转后三分钟内再次启动，以避免压缩机由运转进入停止而立即再转入运转时，由于制冷系统平衡时间太短，压缩机启动力矩、电流增大，启动困难频繁动作后，易烧坏压缩机。

    首次开机或停机时间较长后再开机时，因电容 C1的两端电压通过R2全部放掉而为0V，使开机瞬间C1两端电压为0V，并通过V1将CPU的3min延时脚钳位于低电压，CPU据此判断不需要进行三分钟延时，可立即启动压缩机工作。

    空调器因某种原因停电后短时间（≤3min）又供电时，因电容C1容量、R2阻值均较大，放电时间长（大约3min），C1在上次开机时＋5V电源通过R1，V对它充有的电荷还没放完仍有一定电压，使V1截止，CPU的3min脚电压仍由＋5V通过R1提供为高电平，CPU据此延时3min后才令cm脚输出压缩机运行指令。

（2）三极管驱动式

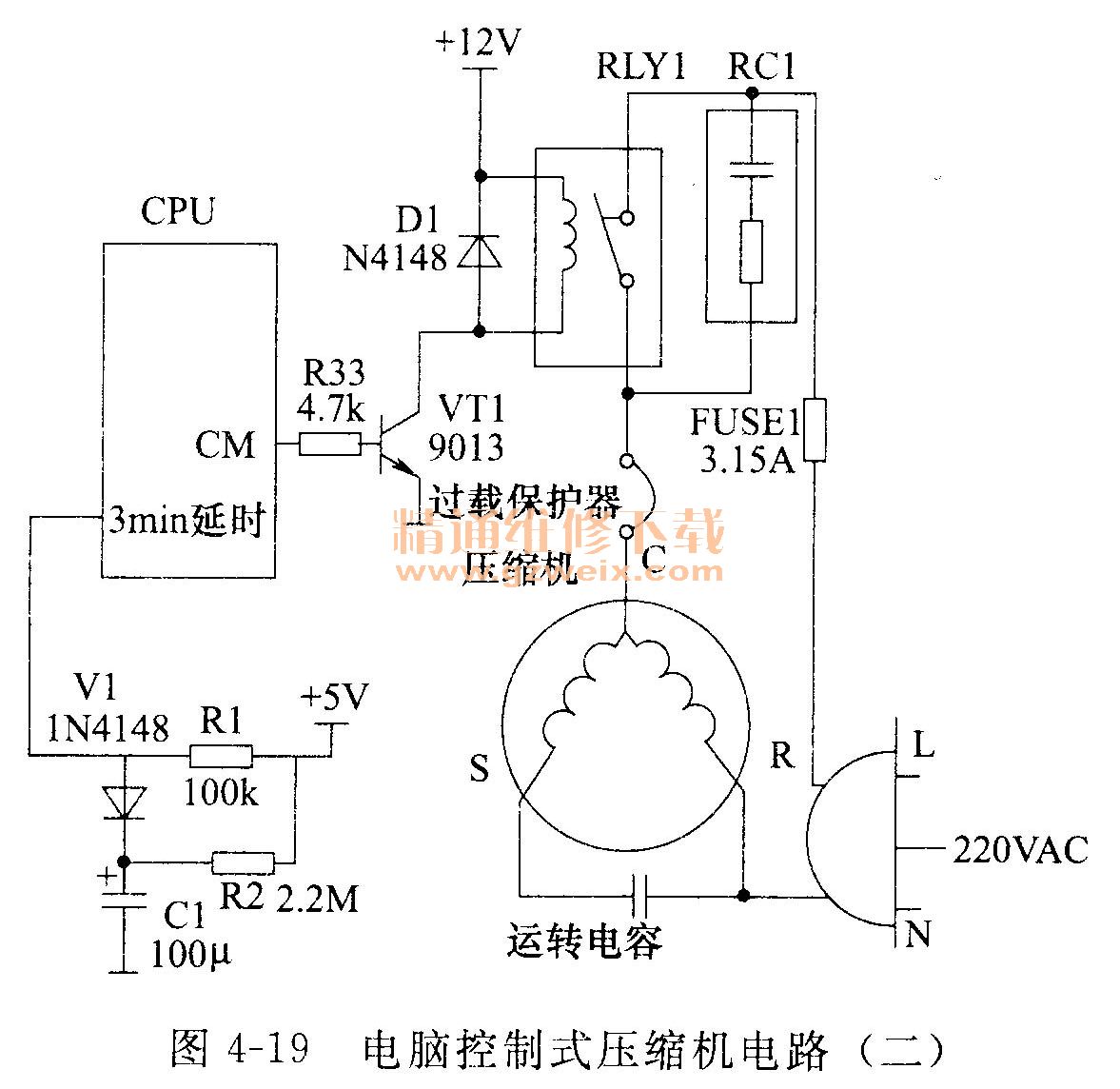

    如图4－19所示，由压缩机、运转电容、过载保护器、RLY1压缩机继电器、驱动管三极管VTI，CPU，V1等3min延时器件等组成。

    当CPU的CM输出＋7V高电平时，通过隔离电阻R33，对VT1的b极提供0.7V高电平，VT1饱和导通，对RLY1的线圈提供回路，线圈流经电流形成磁场，吸动触点开关闭合，接通压缩机的220V供电回路，压缩机开始运转。压缩机回路：220V L→FUSE1→RLY1→过载保护器→压缩机及运转电容、220V N。

    RC1阻容器件负责消除尖脉冲，避免压缩机停转时形成的反峰高压损坏压缩机。

    C1，V1，R1，R2组成3min延时电路，以保证压缩机停转3min后才能再次启动运转。

    3．电脑板＋交流接触器组成的压缩机电路

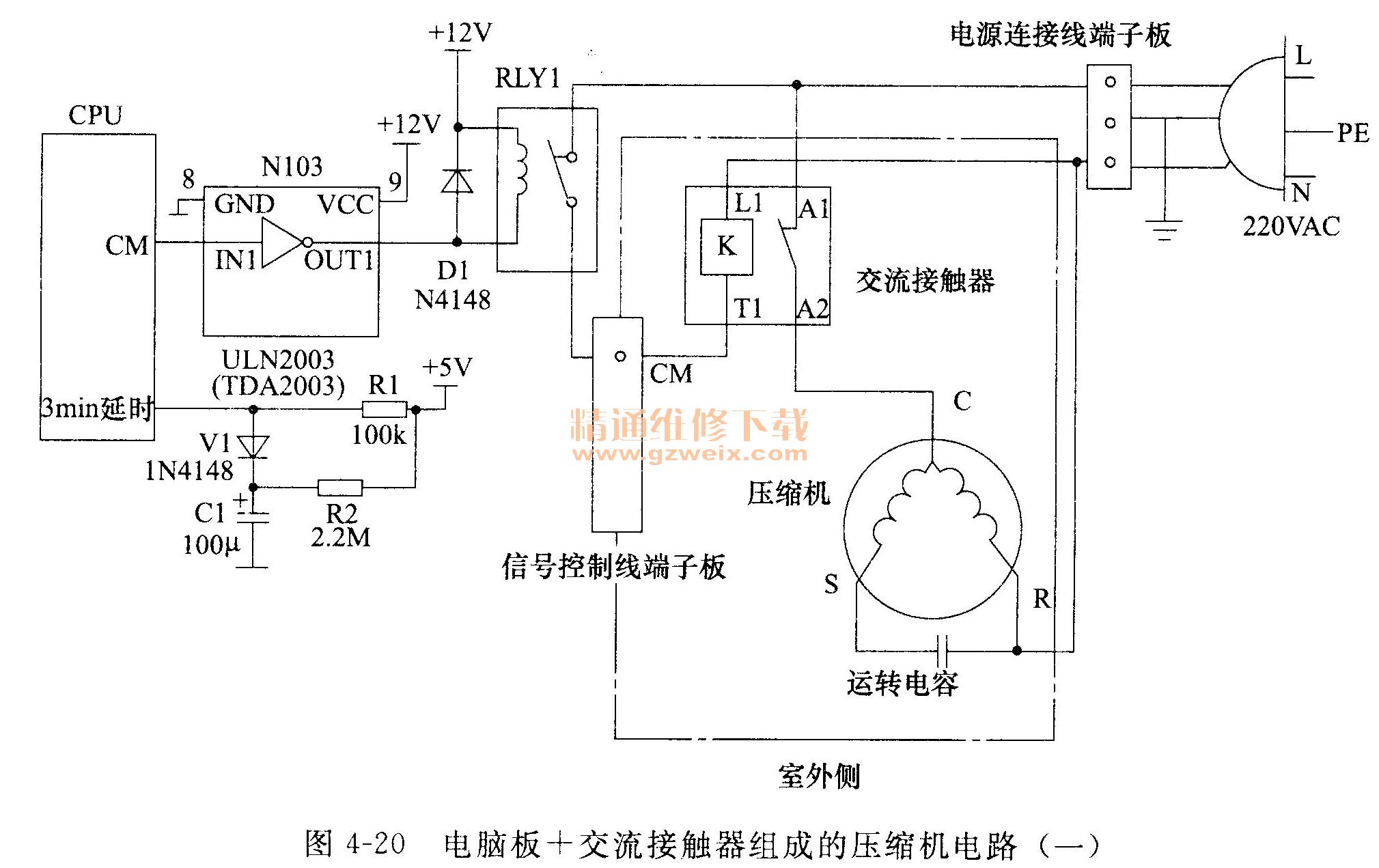

    如图4－20所示，由压缩机、运转电容、交流接触器、RLY1压缩机继电器、倒相驱动器ULN2003，CPU，3min延时器件C1等组成。这种电路应于分部柜空调器。

    当室内机电脑板上的CPU执行压缩机运行程序时，由CM脚输出高电平，经ULN2003倒相放大后变成低电平，驱动RLY1触点闭合，使220V L经→RLY1→信号控制端子板的CM脚→交流接触器的线圈K→220V N，构成回路，交流接触器的线圈流经电流，形成磁场，吸动触点闭合接通Al，A2脚，从而接通压缩机的220V供电电路，压缩机开始运转。
压缩机回路：220V L→交流接触器的A1，A2脚→压缩机及运转电容→220V N。

4.3.2三相电压缩机电路

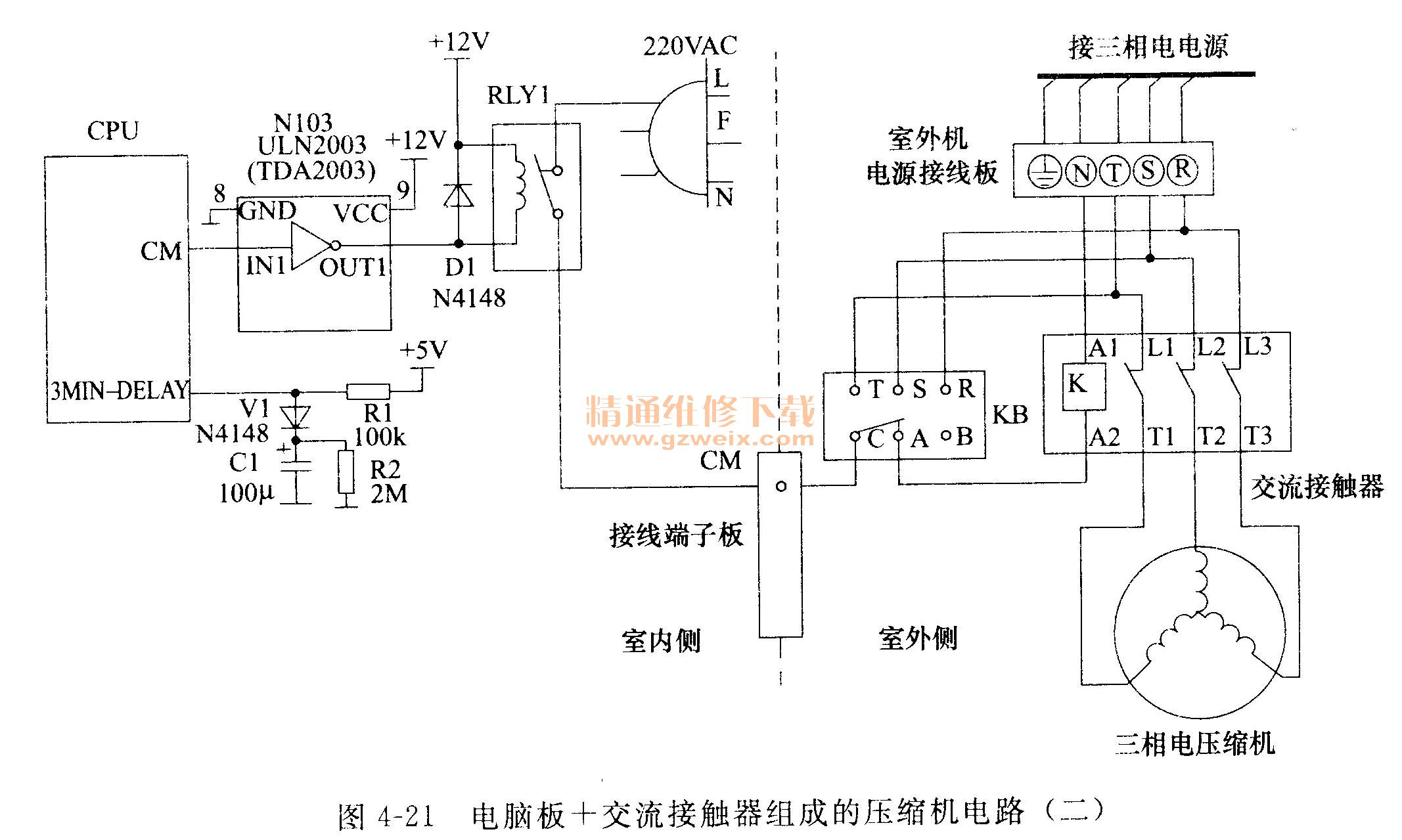

    如图4－21所示，由三相电压缩机、交流接触器、KB相序检测器、RLY1压缩机继电器、倒相驱动器ULN2003、CPU、3min延时器件C1和R1等组成。

    当KB相序检测器检测到R、S、T三相电的相序正确时，其内部触点闭合接通C、A脚。这样，在室内机的CPU执行压缩机运行程序由CM输出高电平时，被ULN2003倒相放大后由OUTI输出低电平，驱动RLYI触点闭合，通过接线端子板的CM脚，接通交流接触器的线圈K回路，K形成磁场，吸动三组触点闭合，分别接通L1与T1脚、L2与T2脚、L3与T3脚，将过T相电、S相电、R相电，送压缩机的T、S、R端子，压缩机开始运转。

    交流接触器线圈回路：室内电源插头的220V L→R1.Y1→KB的C、A端→交流接触器的K，室外机三相电电源的N端。

    V1，R1，R2，C1负责通电压缩机延时3min启动。CPU通过检测3MIN DELAY电压高低，确定压缩机再次启动是否需要延时3min，如果为＋5V高电平则延时分钟，如果为0. 1 V以低电平，在接收开机指令后可立即启动压缩机，不需要延时。
