4.9.3外盘温检测电路
    外盘温检测电路因一般用于化霜控制，因此，又称为化霜电路。
    外盘温是外部盘管温度的简称，英文“Outer PIPE Temperature”，缩写为“OUTPIPE”，在电路中有的“TE”表示。外盘温热敏电阻一般固定室外热交换器侧端“U"型管上专用铜筒内，用于采集室外热交换器盘制铜管的温度，标注值一般灰5kΩ或10kΩ，15kΩ。
    图4－47所示是两种典型的外盘温检测电路。其中图（a）的工作过程如下：
    室外热交器盘制铜管的温度，通过其侧端“U”的铜筒传至其内的负温度热敏电阻RT3，该电阻的变化随外盘管的温度变化，与R53精密度电阻对＋5V电源分压后，提供给CPU的TE脚，被CPU与软件数据比较后，判断出室外热交换器的温度及热敏电阻状态，做出下列相应动作。

 （1）室外热交换器防过热保护
    制冷运行时，当T外盘≥54℃，执行室外热交换器过载保护程序，此时室内风速调低一档，有的空调器还将外风速降一档；T外盘≥75℃时，令压缩机停转。在T外盘下降至＜50℃
时，退出过载保护。

（2）除霜控制
    制热运行时，当T外盘＜－5℃连续30s，如压缩机累计运行45min，进行化霜操作6～8min。化霜至T外盘≥10℃，化霜结束。

    化霜过程如下：压缩机停止，室外风扇继续运转，室内风扇低风运行（若室内管温不于30℃时，停止运行）→20s后室外风扇停止→30s后四通阀断电、室内风扇停止运行→60s后压缩机、四通换向阀启动。

（3）热敏电阻开路和短路保护
    当CPU检测外盘温脚电压为0V或＋5V时，判断外盘热敏电阻有短路或开路，停机保护，声光报警故障代码。

4.9.4变频空调器的温度检测电路
1．室温检测电路
    参见图4－45，变频空调器的室温检测电路基本同于普通空调器，只是个别机型的室温热敏电阻标注值为25kΩ。变频空调器的CPU将室温（T室）与设定温度（T设）的比较后，控制压缩机的开／停及运转频率，如科龙KFR－33BPN直流变频空调器室温对压缩机的控制方法见表4－7。

2．内盘温检测电路


    参见图4－46所示的普通空调器内盘温检测电路。变频空调器的内盘温检测电路结构同于普通空调器，功能则有所增加，仍以科龙KFR－33BPN直流变频空调器为例说明进行新增加的功能，见表4－8。

3．外盘温检测电路
    参见图4－47所示普通空调器外盘温检测电路。变频空调器外盘温检测电路由室外电脑板上与外盘温热敏电阻负责。外盘热敏电阻的标注值为5kΩ或10kΩ、15kΩ、50kΩ。 CPU除根据外盘温信息进行化霜、报警热敏电阻故障代码外，还会控制压缩机运行频率，如制冷运行时的控制方案如下：
    ①当T外盘<54℃时，压缩机升频。
    ②54℃<F1%镇57℃时，压缩机频率不变。
    ③57℃<几F4镇72℃时，压缩机降频。
    ④当T外盘＞72℃时，压缩机停机保护。在外盘管温度下降＜48℃时，自动退出保护，压缩机恢复原工作状态。

4．室外环境温度检测电路
    室外环境，英文“External Environment”，在电路中用“EMV”表示，室外环境温度热敏电阻用于采集室外环境温度，标注值为5 kΩ或10kΩ、15kΩ。

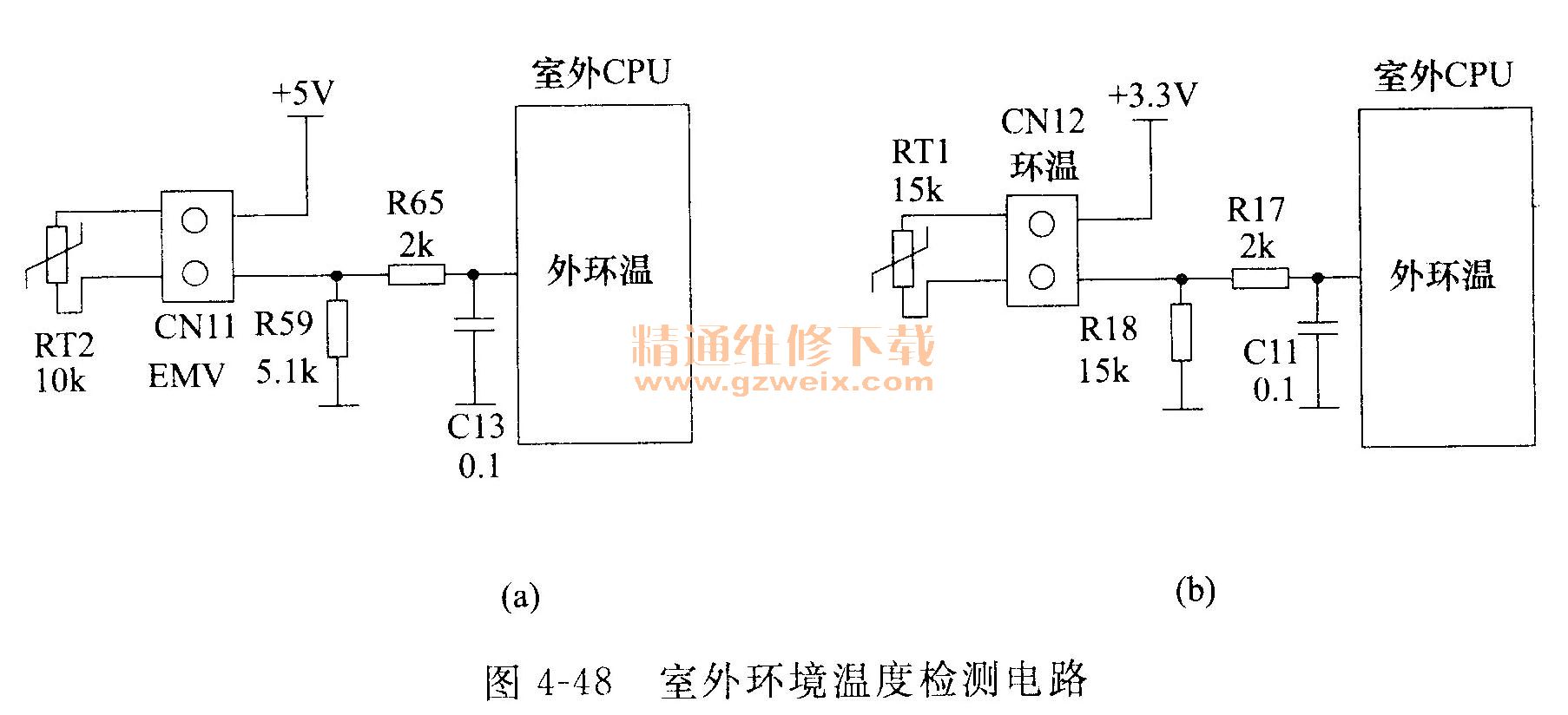

    图4－48所示两种典型的室外环境温度检测电路，所有器件均位于室外机。两者区别仅在于供电电源值不同。其图（a）结构工作讨程如下：

    室外环境温度被紧贴在室外热交换器背部表面的负温度系数热敏电阻RT2感知，该电阻阻值的变化间接反映了室外环境温度的变化，RT2与R59分压点的电压变化其实反映了热敏电阻阻值的变化，即到室外环境的温度变化，CPU通过监测外环温（T外环）脚电压的变化做出相应的动作指令，见表4－9。

5．压缩机排气管温度检测电路
    压缩机排气管温度，是指压缩机高压管（细）温度，简称排温，英文“Exhaust”。压缩机排气温度热敏电阻标注值为10kΩ或15kΩ、50kΩ。
    图4－49所示是两种典型的压缩机排气温度检测电路，两者区别仅在于供电电源值不同。其图（b）结构工作过程如下：

    压缩机排气管通过专用铜套管传至其内的负温度系数热敏电阻RT3，该电阻阻值的变化反映了压缩机排气管温度变化，RT3与R8分压点的电压变化其实反映了热敏电阻阻值的变化，即压缩机排气管的温度（T压排）变化，CPU将监测至压排温脚电压的变化，与软件数据比较后作出相应的动作指令，见表4－10。

6．压缩机顶部温度检测电路
    压缩机顶部温度，又称压缩机壳顶温度，英文“Top－temp”，标注值为15kΩ或46.53kΩ、60kΩ。

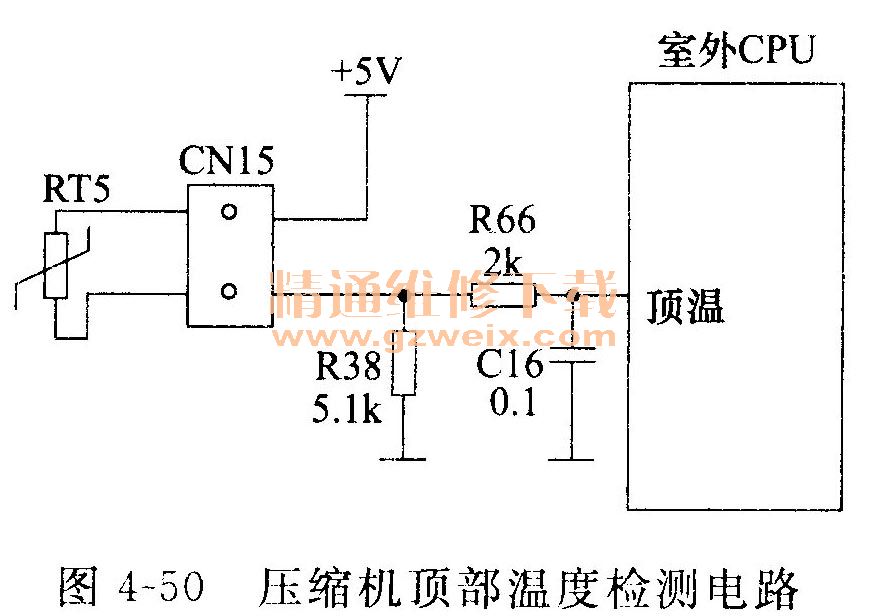

    图4－50所示是压缩机顶部温度检测电路。压缩机顶部温度传至负温度系数热敏电阻RT5，该电阻阻值的变化间接反映了压缩机顶部的温度变化，RT5与R38分压点的电压变化其实反映了热敏电阻阻值的变化，即压缩机顶部的温度（T顶）变化，CPU通过监测顶温脚电压的变化，与软件数据比较后作出相应的动作指令。

（1）压缩机过热保护
    ①T顶≤103℃时，压缩机升频。
    ②103℃≤T顶≤111℃时，压缩机频率不变。
    ③111℃≤T顶＞120℃时，压缩机降频。
    ④T顶＞120。时，压缩机停。
⑤T顶≤97℃，压缩机恢复工作。

（2）热敏电阻断路、短路保护
    当CPU检测顶温脚电压为0V或VCC （＋5V）时，判断压缩机顶部热敏电阻有短路或开路，停机保护，声光报警故障代码。

4.10电流检测电路
电流检测，英文“CURRENT TEST”，简写为“CURREN”或“CUR”，用于检测整机或压缩机的工作电流，作为过流保护的依据。变频压缩机还作为压缩机升、降频的依据之一。

    因压缩机电流占整机的电流的90％以上，所以，维修人员将电流检测电路笼统地称为整机电流。
    图4－51所示是两种典型的电流检测电路，CT2电流互感器负责电流取样。将空调器一根电源线或压缩机一根进线插入到CT2的空框内，CT2的次级就输出相应值的AC交流电压，通过V112整流、C119平滑滤波变换为相应的直流电压，再经R118，R119分压，VR1设定基础检测输出后，送CPU的电流脚，被CPU分析后判断出整机电流，并与空调器铭牌上标注的额定电流（或最大电流）比较后做出相应的动作。表4－11为电流信息对空调器的控制。



4．11电压检测电路
    电压检测，用于检测电网电压值，一般应用变频空调器，作为过压保护、欠压保护的依据，压缩机升、降频的依据之一。

    电压检测的表示符号有多种，常用的方法有：VIN （VOLTAGE INPUT译为电压输入）、VAC（译为交流电压）、POWER（译为电源）、VOL（译为电压）、VAD（译为电压数／模转换）、DY。

    图4－52所示是两种典型的电压检测电路，其中图（b）为例介绍电压检测电路工作。
    220VAC电压，经R9降压限流，送变压器CT2初级被降压后由次级输出，经D15整流、EC16滤波形成相应值的直流电压，经R12，R18分压取样后，再经R17，C15平滑滤小形成相应值的直流电压，提供给CPU的ADC脚，送CPU分析后判断电网电压值 （V电网）做出各种动作指令，见表4－12。

4．12压力检测电路
    在恶劣环境中，当冷凝器换热严重受阻时，冷凝器温度升高，排气压力及温度猛增，压缩机运行电流增大，在压缩机保护失效条件下，有可能烧坏压缩机，为此，部分三匹及以上柜式空调器设置压力检测电路，用于检测制冷系统的压力，以在压力过高或过低情况下，停止机保护。

    高压压力英文“High Pressure”，简写为“HP”；低压压力英文“Low Pressure”，简写为“LP”。

（1）高压压力检则电路
    图4－53所示是高压压力检测电路。S2高压压力开关固定在压缩机的排气管上，当压力达到29kg/Cm2以上时，S2断开，切断光电耦合器E301的②脚回路，E301截止其③脚输出电压为0V，使V302截止其C极输出＋5V高电平，提供给CPU的高压检测端HP，CPU据此判断制冷系统压力过高，停止机保护，报警压力过高故障代码。

    停机若干时间，当压力下降到26kg/cm2以下时，S2开关自动恢复闭合状态，故障代码消失，空调器恢复原工作状态。

（2）低压压力检测电路
低压压力开关一般固定在压缩机的回气管上，断开压力为5 kg/ cm2～1kg/cm2以上；闭合压力10kg/cm2～6kg/cm2。当低压压力开关断开后，会通知CPU执行低压压力保护程序，立即停机保护，报警故障代码。

4．13操作指令输入电路
    操作指令分类为：用户操作指令，维修测试操作指令。用户指令操作包括面板按键操作、遥控操作。维修测试是空调器（或电脑板）甩开温度信息后进行的自检测试，空调器的型号不同，进入维修测试的方法及测试过程也不同，有的通过面板上的按键进行，有的通过电脑板上的专用测试针进行，具体方法可查询根据工厂提供的相关资料。

维修提示：
面板按键或遥控器的任意一个按键能正常起控，就可说明CPU能接收处理用户指令由此推理CPU的工作条件肯定正常，CPU的基本功能正常（但不排除个别功能失效）。

4.13.1分体壁挂机操作指令输入电路
    分体壁挂机的室内机因安装位置高其面板上的按键不便于操作，因此，室内机面板上只设置1～3按键（如“应急开关”、“试运行键”、滤网清除键），在安装和维修时使用。用户对空调器的操作则通过遥控器进行。空调器型号不同，CPU软件程序对面板按键定义的功能不尽相同，为此，下面选择了二个代表机型进行说明。

1．应键开关＋遥控接收器方式

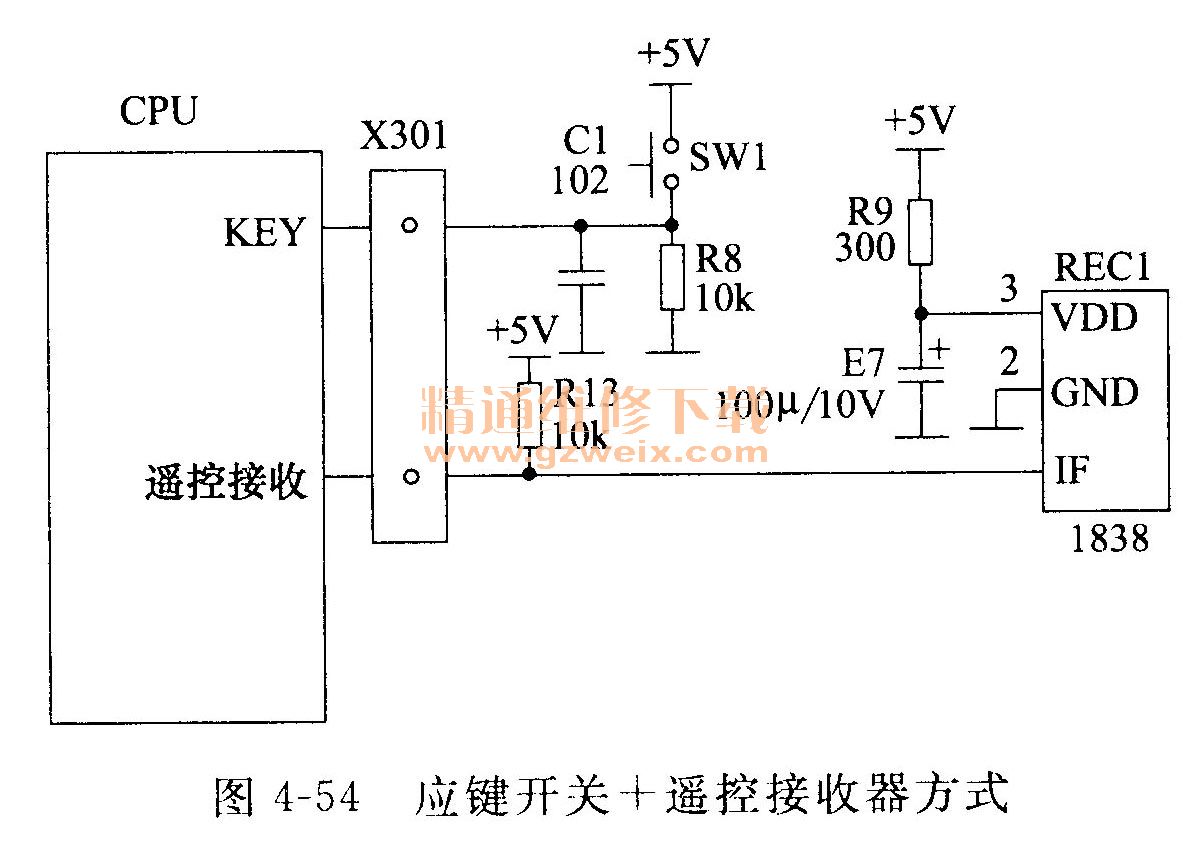

图4－54所示是科龙26N系列挂机空调器的操作指令输入电路，又称单按键方式。SW1是室内机面板上的应键开关（有的标注ON/OFF） .REC1是遥控接收器。CPU负责接收和处理操作指令。

（1）应键开关
    按压SWl键时，＋5V电源通过该键对CPU的KEY脚提供高电平；松开SW1后CPU的KEY脚电压恢复0V低电平。KEY脚电压被CPU分析后做出相应的动作：
① 开／关机控制：首次空调器通电后按SW1键，按自动模式运行。运行时再按“SW1”键，进入待机。
② 忆开机：待机状态下按SW1键，按上次记忆的运行模式、风量、设定温度运行。
③ 制运行：按住SWl键后再接通空调器电源，蜂鸣器响一声后放手，进入强制运行自检状态，室内温度强行按25℃判断，可进行所有模式运转，所有保护功能、3min延时失效，其他控制与正常运行时相同，在开机状态一下电加热仅按温差条件判断。再按SW1键或遥控器的开关键，退出强制运行自检功能。

（2）遥控电路
    RECI将接收到的遥控信号进行解码后由IF输出，通过插头送CPU，经CPU分析其高、低电平组合形式识别出相应的编号，并据此判断遥控器是否被操作及操作键的名称，执行相应操作。
    R9是遥控器供电隔离电阻，当遥控器短路时被熔断，以甩开遥控接收器不用，保持＋5V电源仍正常，以保证其他功能的正常运行。E7遥控器供电滤波电容。R13是上拉电阻C17负责消干扰。

维修提示：
    正常情况下，平时，遥控接收器的输出为5V左右高电平，按动遥控器的功能键时，电压向下跳变。遥控接收器损坏及面窗脏，是造成遥控范围小或遥控不起作用的常见原因。

2．应键开关＋遥控接收器＋测针方式
    图4－55所示长虹KFR－25GW/WS空调器的操作指令电路。S101是面板的应键开关；RECEIVER是遥控接收器，X107和X106是室内机电脑控制板的两个维修测针，仅供维修人员进行自检测试时使用。

 （1） S101应急开关
    S101有三个位置ON（开）、OFF（关）、TEST（测试），该开关所处的位置不同，对CPU的“运行”、“试运行”脚提供电压组合不同，被CPU分析后作出相应的动作：
    ①“OFF”位置时，S101内触点均断开，CPU的“运行”、“试运行”脚均为0V低电平，CPU据此执行关机操作，此时，遥控器开机无效。
    ②“ON”位置时，＋5V通过S101对CPU“运行”脚提供＋5V高电平，空调器开机，按自动模式运行，设定温度为240C，风扇白动风运行，风门摇摆方式运行。此时，如接收遥控信号则按执行遥控器操作。
    ③“TEST”位置时，进入“试运行”状态，遥控开关机无效。“试运行”状态可用遥控器改变运行模式、风速、风向。空调器的运行与温度无关，除压缩机有1min延迟时启动保护外，其他保护功能无效。

（2） 60S缩时测试
    通电后短接主板上60S测试针两引脚，会听到蜂鸣器响两声后，CPU以61倍速度运行自检。

（3） TESE PRO自检测试
    TESE RPO是TESE PROGRAM的缩写，译为测试程序。短接TEST PRO测针的两引脚后，再接通空调器电源，可听到继电器轮流动作声，此时，空调器按以下顺序执行自检测试：
    蜂鸣器响1s→无输出1s→运行灯亮0. 5s→待机灯亮0. 5 s→定时灯亮0. 5s→无输出0. 5s→压缩机输出0. 5s→室外风扇0. 5s→四通阀0. 5 s→电加热0.5s→换气0. 5s→室内风机0. 5s→步电机A、B、C、D各0. 5s→无输出0. 5s→全输出1s。
      自检过程中，若室内的两个温度传感器线路异常则蜂鸣器长鸣。

维修提示：
      自检测试也可在拆卸电脑板后单独测试。电脑板只要能进入自检测试，就说明CPU能进行人机对话，能接收处理操作指令，由此推理出CPU的工作条件肯定正常，CPU的主要程序正常。

（4） HA强行开关机
    在HA输入端加入200～300m、的高电平，主机强行开机；加入500～600ms的高电平，主机强行关机，开机后主机以前次设定模式运行。

（5）遥控信号接收
    RECEIVE遥控接收器得到＋5V电源，就开始接收处理遥控信号，将解码后的脉冲信号由OUT脚输出，送CPU分析后执行相应操作。VD103，V103是钳位二极管，避免遥控接收器输出的遥控脉冲信号幅度不超过＋5. 6V和－0. 6Va R112是上拉电阻。C115是消干扰电容。
