新手篇—看图学习维修空调器（下）

来源：本站整理作者：佚名 2013-07-22 12:22:30

4.13.2柜机／窗机操作指令输入电路
柜机、窗机操作面板一般设置有多个按键，又称多按键方式。根据对操作指令的检测方式分类有如下两种：

1. CPU直接检测操作指令

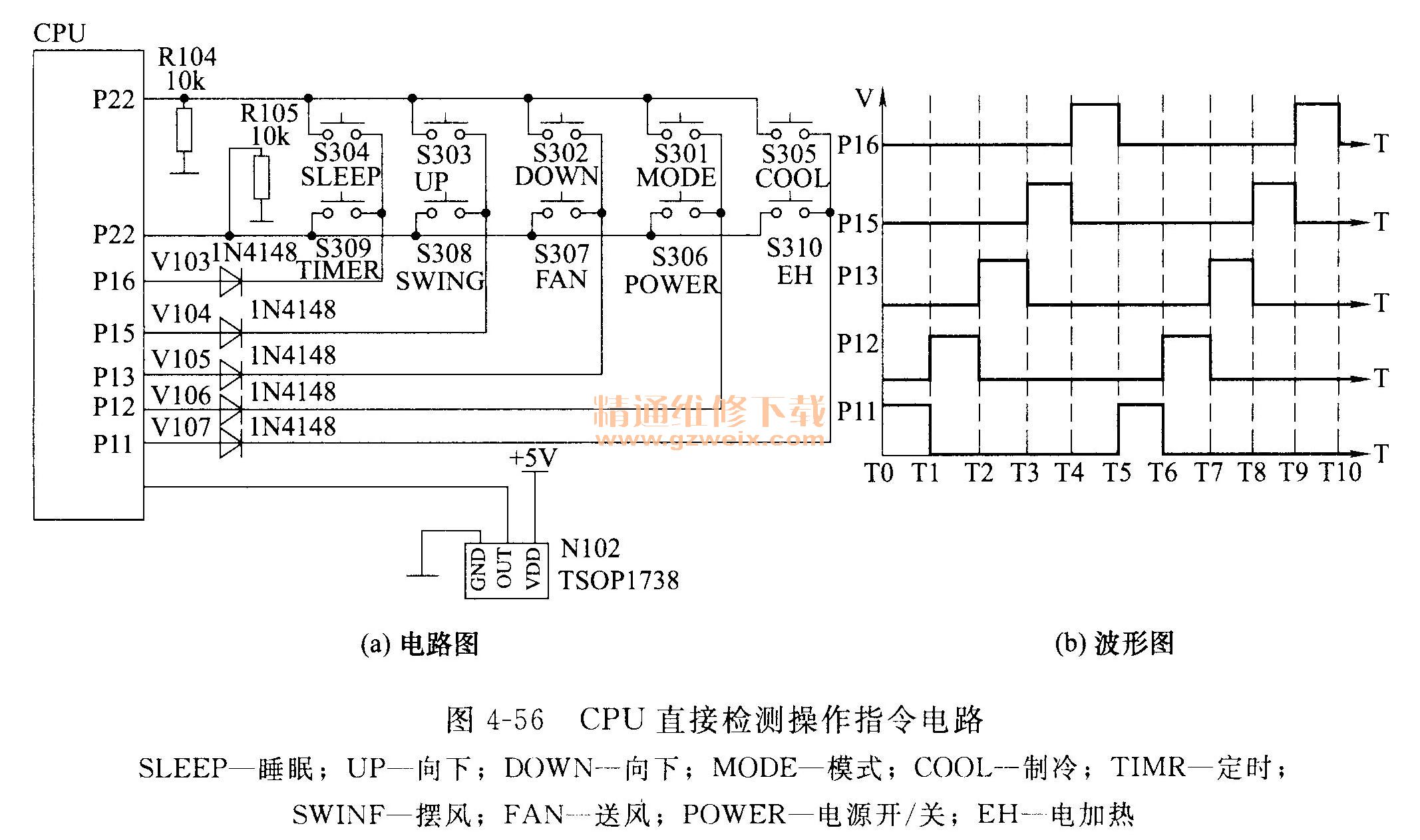

图4－56所示是科龙KFR－50LW/DYF空调器的操作指令电路及波形。N102是遥控接收器，其工作同于分体挂机；S301～310是室内机面板上的操作功能键。

接通电源后，CPU就由P16、P15、P13～P11脚逐行输出键盘脉冲，对键盘的扫描结果由P22、P21脚返回。按压面板上的不同按键，在P22、P21、P16、P15、P13～P11脚形成的高低电平组合，如果将高电平用“1”表示，低电平用“0”表示，则形成的操作编码号不同，被CPU分析后就判断出所操作键的功能名称。

V107～V103是隔离二极管，开路、阻值变大，影响键盘扫描信号的传输，引起相接的两个按键不起控或起控困难；击穿或漏电，会造成键盘扫描信号错误走向，引起所有键不起控或部分键操作错误。

2. CPU通过译码器／驱动器检测操作命令
图4－57所示是长虹KFR－60LW/DXS空调器的操作命令电路。KB3011是遥控接收器。薄膜开关上的S301～S314按键位于室内机面板上，既可供用户作用，也可供维修人员进行试运行操作。显示操作板上的JP301－－JP306、电脑板上的S301拨动开关，用于维修自检测试、空调器的功能设置，供工厂及维修人员使用。

（1）面板按键操作
按压面板上的不同功能按键，薄膜开关对译码器／驱动器的P50～P53，P60～P63端子提供的编码号不同，经译码器／驱动器处理后，由通讯电路提供给CPU的接收端RXDO，被CPU分析后判断操作键的名称，实现用户操作或按维修人员的要求进入“试运行”模式。其中“试运行”的方法如下：

①按下“开／关”键→同时按下“升／降温”键达2s→按“模式”键选择所需要模式，进入试运行。
②试运转期间，忽略各温度信号，压缩机只进行连续运转，不再进行正常的开、停切换，并取消所有的保护功能。在制热试运行时，辅助电加热器不能投入工作。LCD屏闪烁显示与该工作模式对应的功能字符，不显示设定温度，电加热键、睡眠键、智能开机键、温度增减键、定时选择键无效，其余按键仍有效。
⑦再按一次“开／停”键或再次同时按下“升／降温”键达2s后。退出试运行状态。

维修提示：
C328～C330是键盘消干扰电容，击穿、漏电，会影晌CPU键盘脚的电压，引起开机就执行某功能操作或不能开机、所有键失控等。

（2）自检侧试
将室内机组先断电，拨动开关S301第一位拔至“ON”，进入快速测试模式，开始对主控板各输出通道检查。此时，可以听到各继电器跳动的声音，同时，内风机、外风机及压缩机转动。

警告：
自检完毕后立即断开相应跳线开关，以免损坏空调器。

（3）功能设置
①自动复位功能：自动复位功能是指当交流电掉电后又来电，要求空调器行动恢复到掉电前的状态，如原为开机运行则来电自动进入开机状态，如原为关机状态则来电仍处于关机状态。本机的JP306跳线不短接时，空调器具有自动复位功能。
②定时除霜功能：如将拨动开关S301第三位拨至“ON”位置，机组进办、定时除霜，即运行60min，除霜10min。该功能用于温度并不很低但很潮湿、易结霜但除霜很难干净的特殊环境。

4.14通讯电路
通讯电路用于电脑板之间的信息交换，或电脑板与显示操作板之间的信息交换，一般采用半双工串联通讯方式，就是通过一条通道，按主、从叫轮流进行信息传输，如在A时间段发送信号，在B时间段接收信号。发射的数据信号用“TXD”表示，接收数据信一号用“RDX”表示。

1．电脑板与操作面板之问的通讯电路
图4－58所示是长虹KFR－60LW/DXS空调器的电脑板与操作面板之间的通讯电路，属于三极管传输方式。

（1）电脑板向显示操作板传输信息
电脑板向显示操作板传送的信息包括室温、内盘管温、外盘温、空调器的运行模式、用户设定的信息等。当CPU要求输出数据时，由TDX。脚输出数据包，经电脑板上的V201、V202放大，通过插头XS201送显示操作板。再经显示操作板上的L201、R206送V203进一步放大后，提供给译码／驱动器的P10脚，被译码／驱动器解码后，驱动显示屏显示相应的符号。
（2）电脑板接收显示操作板的信息
显示操作板向电脑板传送的信息，包括操作键命令、遥控信号命令、测试命令、机型设置命令，这些信息打包成数据包后由显示操作板的P22脚输出，经V202、V201放大，L201、XS201的①脚传输，送电脑板上的V203进一步放大后，送CPU的RXD。脚，被CPU分析后作出相应的动作。

维修提示：
显示板显示正常、面板或遥控器能操作任意一种情况存在，就说明通讯电路正常。

2．室内/外电脑板之间的通讯电路
室内电脑板与室外电脑板之间的通讯电路，一般以强电为载波的串行通讯电路，由光电耦合器组成的光电隔离电流环电路，即可传输通讯数据，又可实现弱电、强电的隔离。根据通讯电路的供电方式分类如下：
（1）通讯电源由室外机提供工作电压
图4－59所示是科龙KFR－33GW/BPN变频空调器的通讯电路，由室外机提供隔离电源，通讯模式为异步通讯。通讯控制为主从查询方式，室外机作主机，循环向室内机发出查询信号，同时将压缩机及四通阀的开状态、电子膨胀阀的开关状态及开启度传给室内机，若连续10次收不到室内机应答，则视为室内机关机。

室内机收到室外机查询信号后，将运行模式、设定温度、进出口管温传给室外机，并根据室外机工作状态判断是否接受控制指令；若los内没收到室外机查询信号，则视为通讯故障并报警通讯故障代码。

接线端子板的L、N端220VAC，经R501限流降压、D501整流、C504滤波、D502稳压形成＋24V，作为室内／外通讯电路的工作电压。

室外CPU由TXD端输出数据包，按虚箭头方向传输和处理后，提供室内CPU的RXD端，被CPU分析后，判断出室外机的信息内容做出相应动作。

室内CPU的信息由TXD端输出，按实箭头方向传输和处理后，提供给室外CPU的RXD端，被分析后作出相应的动作。

维修提示：
H501（绿色）指示灯用于通讯状态显示，在正常通讯时闪烁，闪烁频率为1. 5Hz。如果不亮或常亮，说明通讯电路有故障。

（2）双电源通讯电路

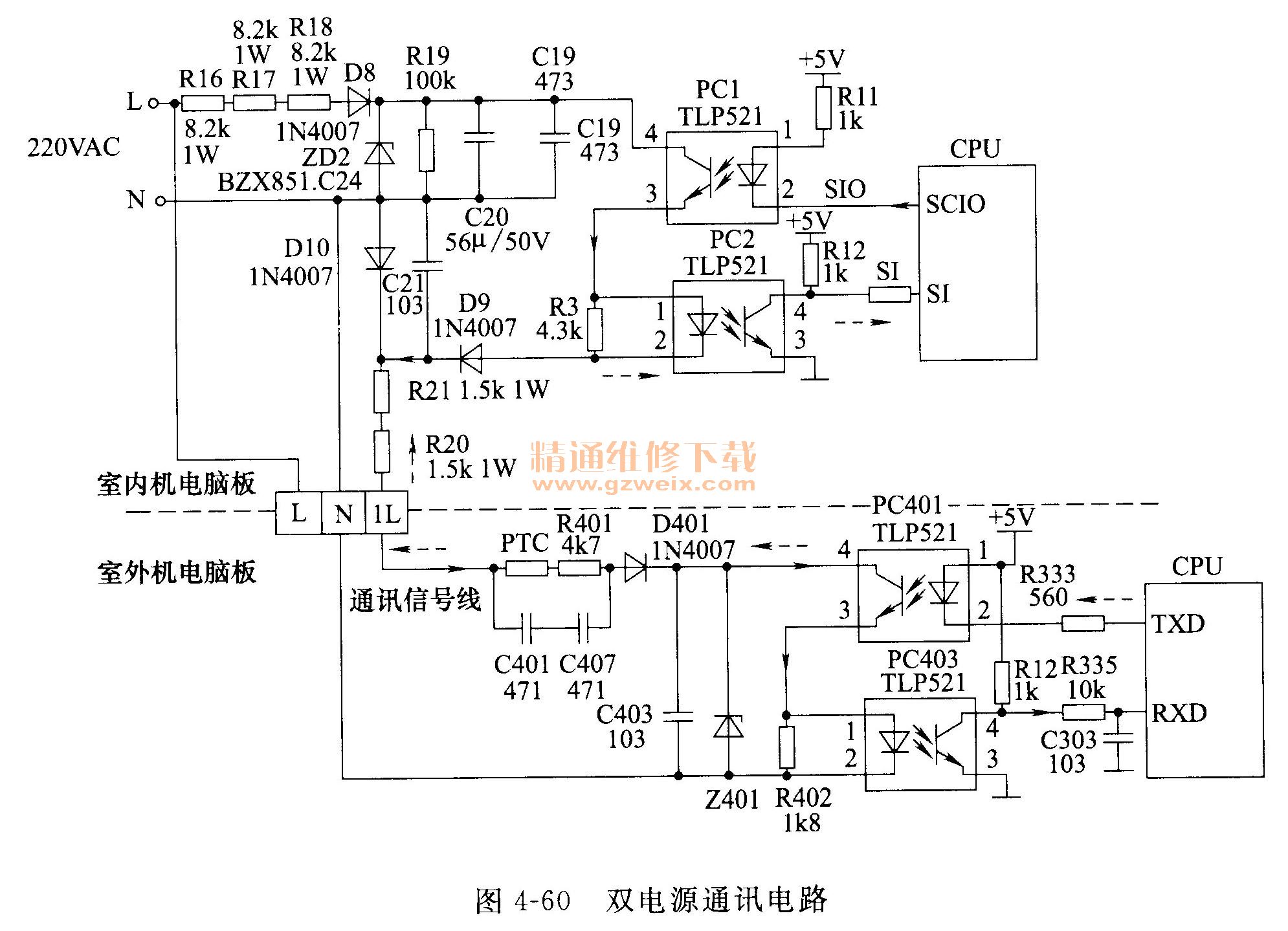

图4－60所示海信KFR－28GW; BP X 2空调器的通讯电路。R16、R17、R18、D8、ZD2、
C19、C20对220VAC降压整流滤波及稳压形成的＋24V电源，提供给室内通讯电路；D10、R21、R20、PTC、R401、D401、C403、Z401对220VAC整流滤波稳压形成的＋24V电源，提供室外通讯电路。

当室内机向室外机发送信号时，室内CPU的SCIo端输出数据信息，室外CPU的TDX保持低电平，室外CPU的RXD端接收信息，信息走向如图实箭头方向所示。

当室外机向室内机发送信息时，室外CPU的TDX端向室内发送信息，室内SCIO保持低电平，室内CPU的SI端接收信息，信号走向如图虚箭头方向所示。
．测试数据：端子板的信号线1L与零线N之间的电压在直流0V，14.5V，23V之间切换。如当室内向室外机发送信号时，1L与N之间电压在直流0V与14. 5V间切换；当室外机向室内机发送信号时，1L与N之间电压在直流23V与14. 5 V间切换。

维修提示：
L、N线不能接反，否则通讯信号就不能畅通，引起报警通讯故障。另外，室外机CPU及工作条件不符合要求，也不能实现通讯，报警通讯故障。CPU工作条件包括＋5V供电、复位、时钟振荡。＋ 5V供电电路又涉及至开关电源及室外机的220V供电电路。所以，遇有报警通讯故障时，涉及的范围较广，需检查的部位见图4－61。

4．15 CPU工作条件电路
CPU启动工作必备的条件有三个，又称CPU工作三要素：①＋5V电源、②复位电压；③钟振荡晶体。如果将CPU的运行比喻为“广播体操”，复位就是“预备”口令，时钟振荡就如“一二三……”口令。

CPU工作条件在电路中的表示方法有多种：如＋5v电源一般用“VDD”或“Vcc”、“VPP”表示；复位用“RESET”或“RST”表示，时钟振荡用“OSC”、“X”表示。CPU工作条件根据复位电路结构分为如一下三种：

1．三极管复位式CPU工作条件

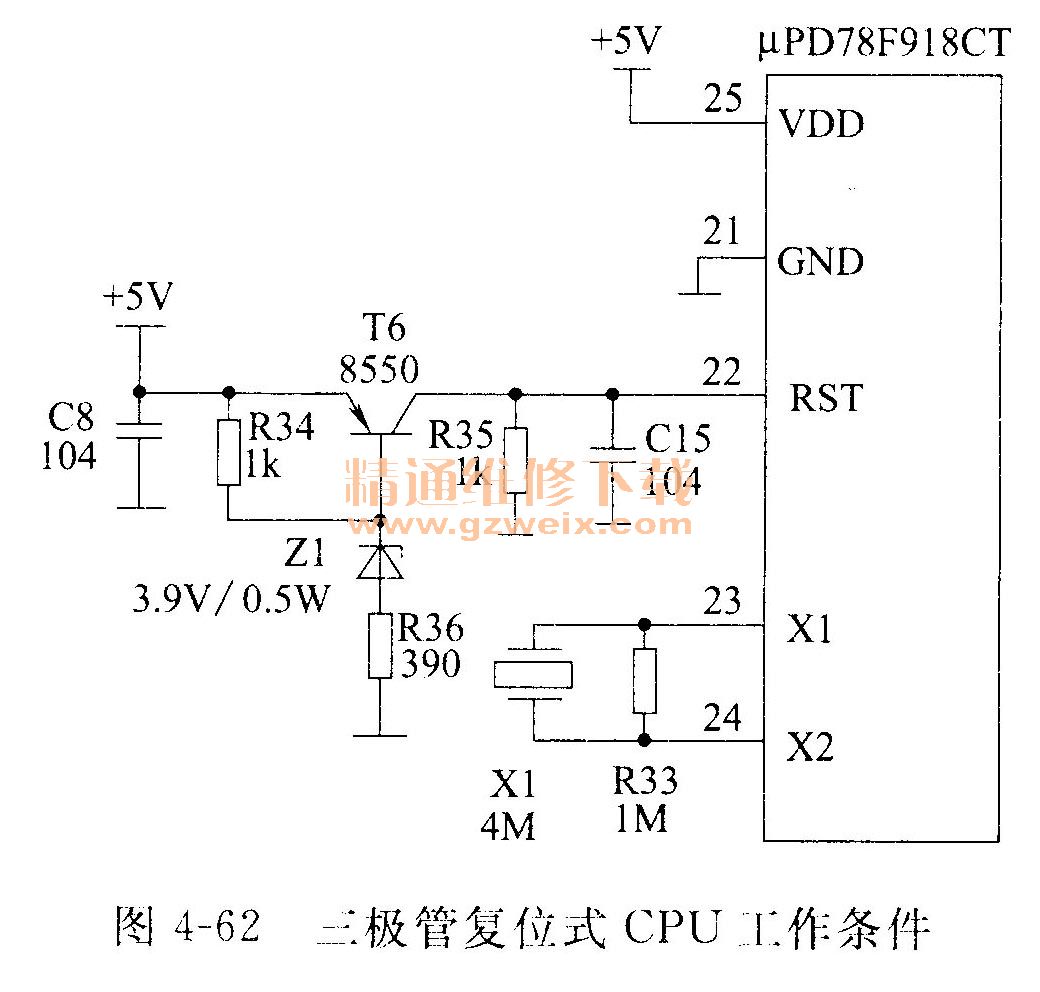

    图4－62所示，当CPUμPD78F9189CT的25脚对21脚之间具备＋5V电源、22脚得到≥4. 6 V且滞后＋5V电源几微秒复位电压、23脚外接晶体X1频率正确，就启动工作，开始接收处理用户指令或自检测试指令。

    CPU在25脚得到＋5V，就与Xl配合产生振荡，振荡频率由X1决定。振荡脉冲经分频后提供各内部各功能
电路以协调统一工作。
    接通电源初始，刚刚建立的＋5V，通过R34、Z1、 R36稳压，使Z1导通，对T6复位管的基极提供回路，T6饱和导通集电极输出高电压．对C15充电，使CPU的22脚电压由0V逐渐上升，约几微秒上升至5V。当22脚电压＜4. 5 V认作低电平，复位电路动作使各功能电路恢复到原始位置；当22脚电压≥4. 6 V时认仍高电平，复位完毕，CPU开始启动工作。

·测试数据：＋5V电源应为4.9～5.7V范围的某一稳定值；复位电压）4. 6V，通常为5V左右；晶体两端对地电压，指针表测试分别为0. 6V、2.6V左右，数字表测试为2. 1V、2.2V左右，晶体两端之间有压差。

★维修提示：多数CPU的最后一个引脚为土5V电源，地脚为CPU引脚数的1/2脚位；复位引脚、时钟振荡引脚相邻。空调器面板的按键、遥控器、电脑板上的测试针（开关）任意一个操作正常，说明CPU能接收处理操作指令，就可判断CPL工作条件肯定正常。

2．复位IC式CPU工作条件电路

复位IC的常见型号有N34064、TD6000、MCP100－315DI/TO、51951等。类似于小型三极管，有＋5V、地、复位电压输出三引脚。

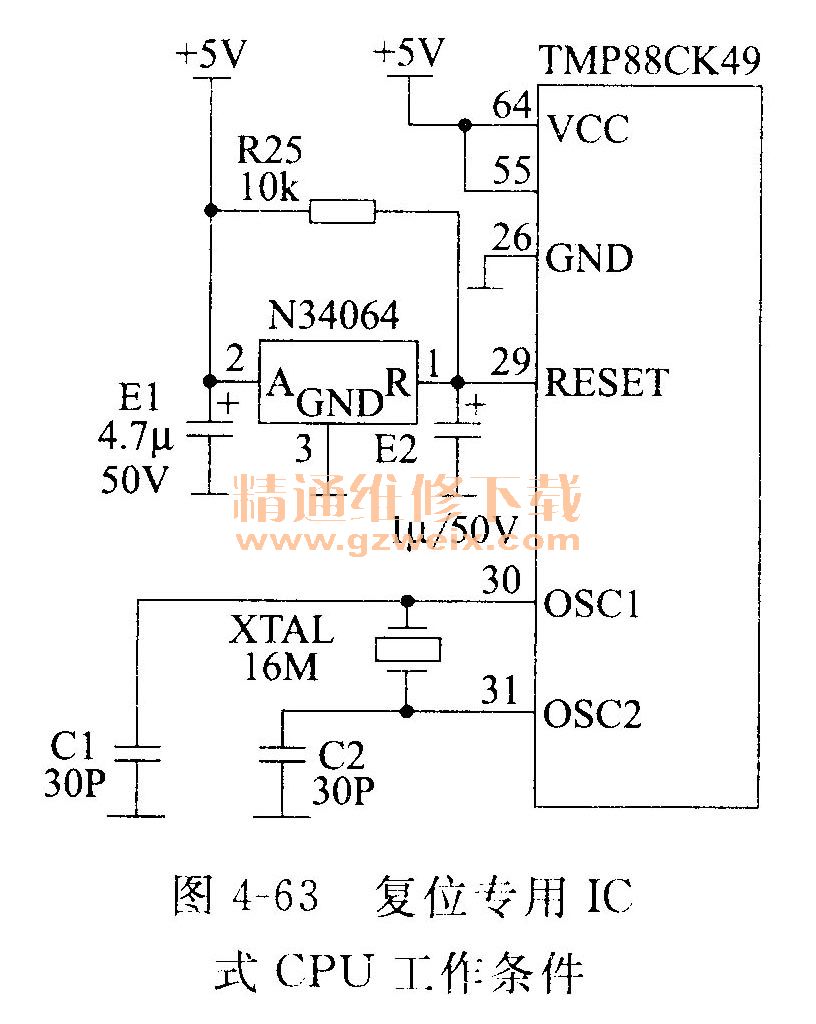

图4－63所示是由专用复位IC组成的CPU工作条件。N34064是复位专用集成电路，在②、③脚间得到＋5V电源后就开始工作，由①脚输出约＋5V电压，对复位电容E2充电，E2两端电压由0V逐渐上升，约几微秒后E2充满电两端电压上升到约5V，这样在E2两端形成电压值约5V但时间滞后＋5V电源几微秒的电压，提供给CPU的复位端RESET，CPU据此在低电平（4. 6V以上）期间复位归零，高电平期间启动工作。

CPU TMP88CK49在64和26脚之间得到＋5V电源，就启动内部振荡器工作，与30、31脚外接晶体配合，产生16MHz振荡脉冲，经分频后作为时钟脉冲，协调统一各数字电路的工作节拍。此时，如果29脚复位电压正常，就启动工作，开始接收处理用户指令。

维修提示：
C1和C2的容量、XTAL晶体的频率共同决定振荡频率，任意一个出现问题，均会造成不振荡或振荡频率偏移，引起CPU不工作或程序错误。XTAL频率偏移在电压上体现不出来，必须用代换法证实。C1、C2损坏多为击穿，容量变小、失效的概率极小，一般不考虑。

3．二极管复位式CPU工作条件

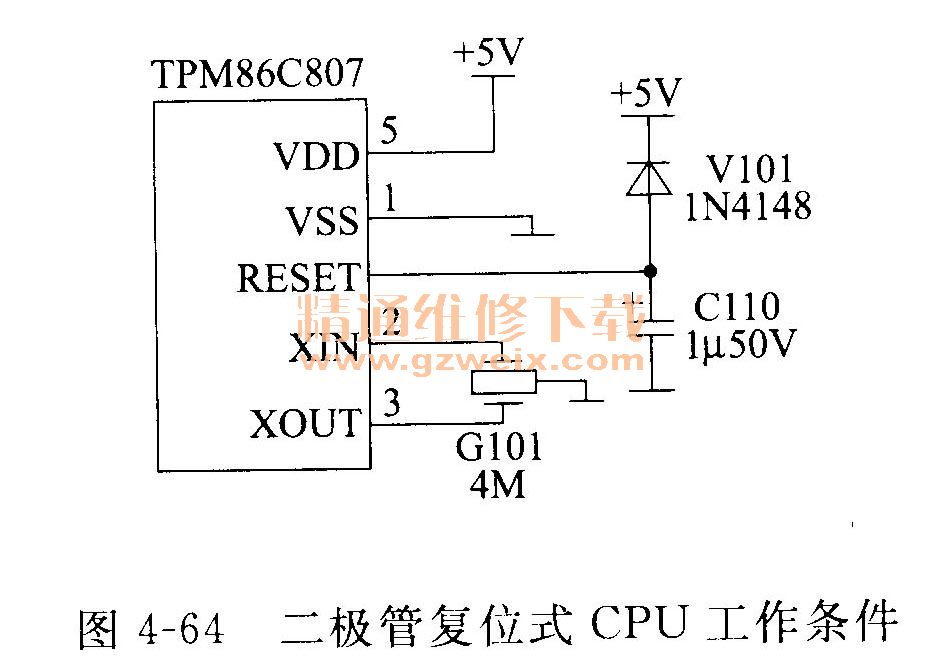

图4－64所示是二极管式CPU工作条件电路。CPU TMP86C807的⑤脚VDD对①脚地VSS具备＋5V电源，一方面启动内部的振荡器工作，与G101晶体配合产生4MHz振荡脉冲，作为时钟脉冲；另一方面启动内部复位器开始工作，由⑧脚对C110充电，Clio上端电压由0V逐渐升高，约几微秒后升高至＋2. 5 V左右并保持。CPU在⑧脚电压低于2V时认作低电平，进行复位使各功能电路恢复到初始状态，在⑧脚电压达到2. 3V及以上认作高电平，复位结束，启动CPU进行待机状态，开始接收处理用户指令。

V101是放电二极管，在空调器拔掉电源插头后，将0110充电电压通过卡5V电源端的电源器件或负载放掉，以在下次通电时C110再次充电形成复位电压。

4．电容复位式CPU工作条件

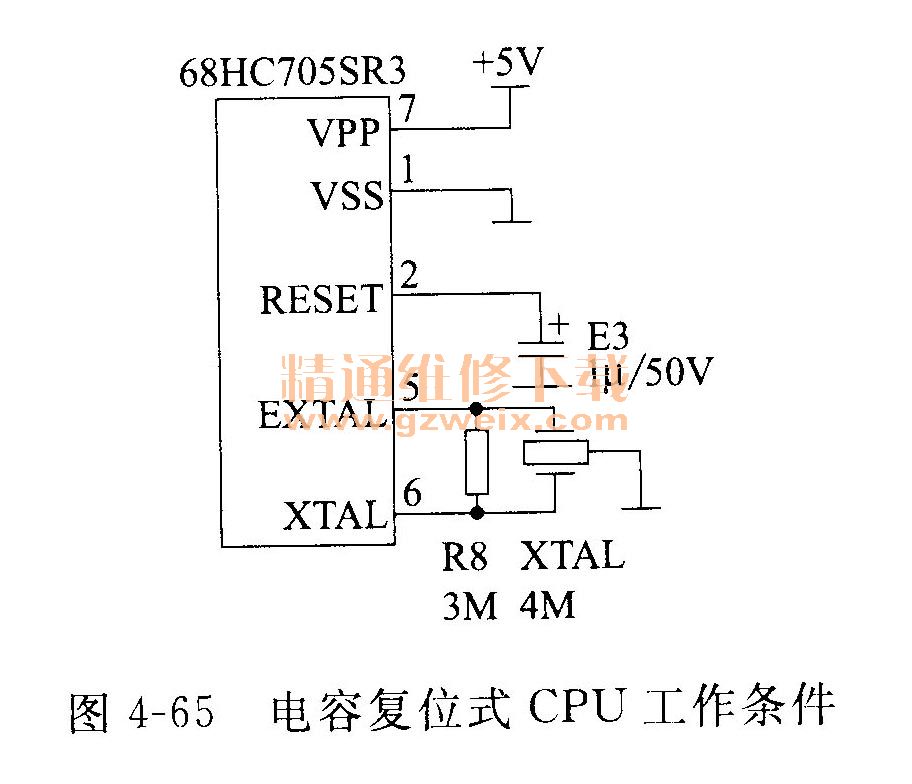

如图4－65的示，CPU 68HC705SR3的⑦脚得到＋5V电源，就启动内部振荡器和复位器工作。复位器由②脚对复位电源充电，以在通电瞬间使②脚为低电平进行复位，几微秒后②脚上升高电平，启动CPU工作。

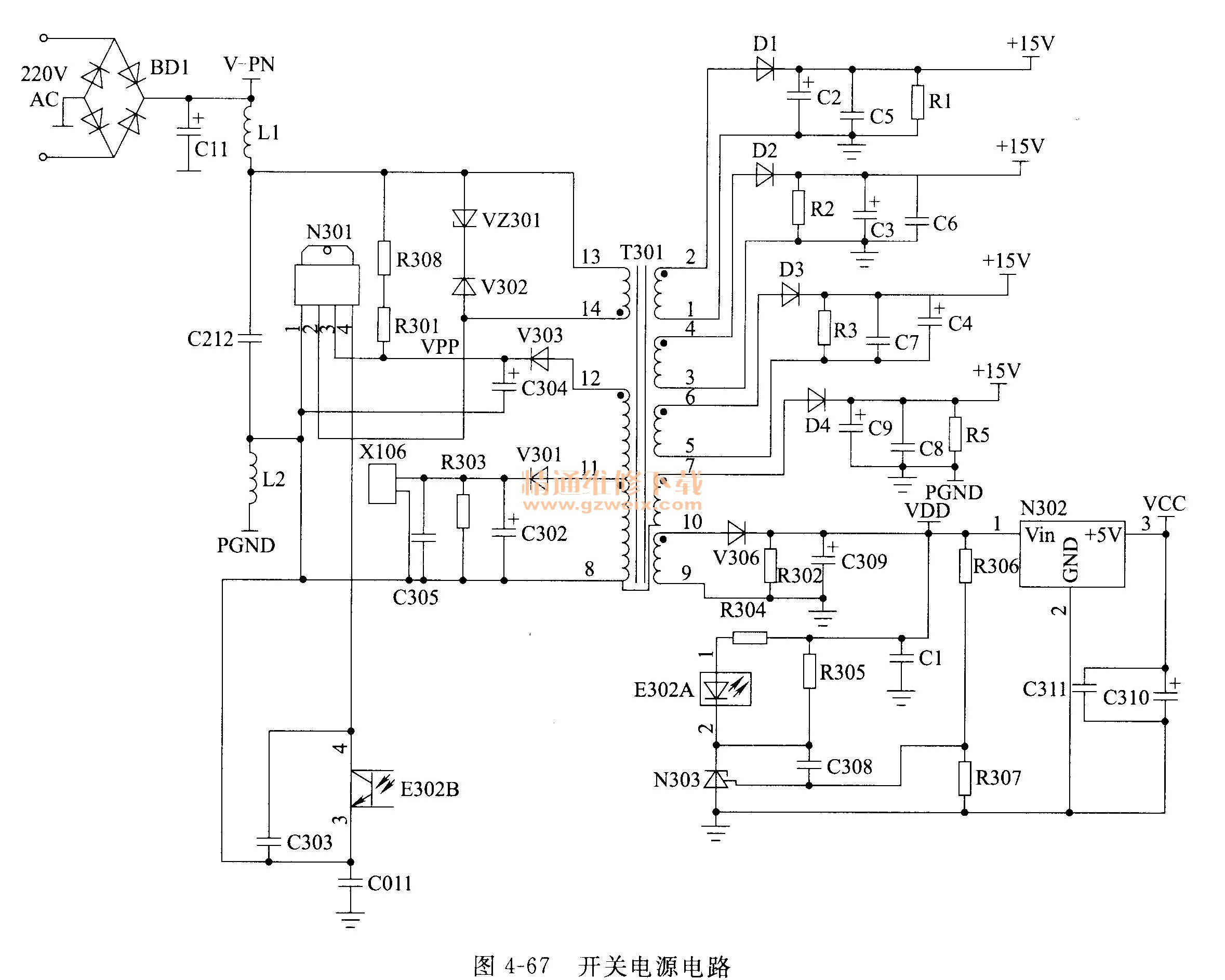

4.16电源电路

维修提示：

电源电路因工作在高电压或大电流状态，故障率很高，易损件包括保险管、压敏电阻、变压器、稳压二极管、＋ 5V稳压器等。

1．变压器式电源电路

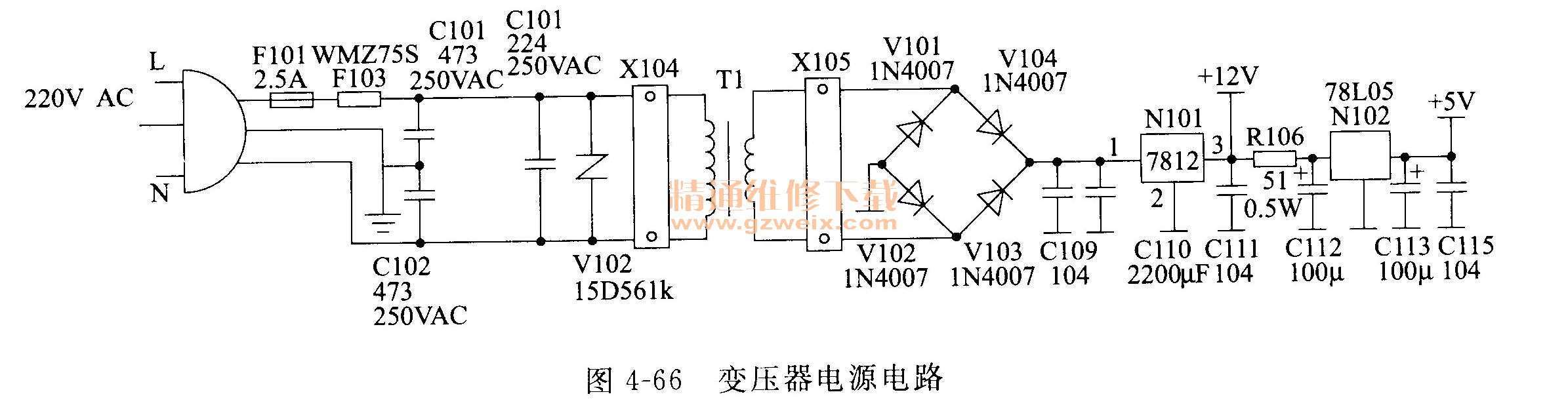

如图4－66所示，220V电源保险管F101传输、热敏电阻F103限流，送变压器T1初级，在次级形成14. 5 VAC电压，经V101～104整式整流、C110，C109滤波形成约＋19V的直流电压，经7812稳压为＋12V。＋12V再经限流电阻R106，送78L05稳压为＋5V。
