39．不制热、室外机截止阀管口有油渍
故障分析：制冷系统漏，造成系统压力低不能令四通换向阀动作。
故障检修：测试系统压力偏低。停机，对油渍处查漏，确认是铜螺母松动，坚固后加注适量制冷剂（3.5.1节），故障排除。
40、不制热，室外机发出强烈的碰撞声
故障分析：可能是室外机结霜严重影响风扇运转，也可能是压缩机问题。

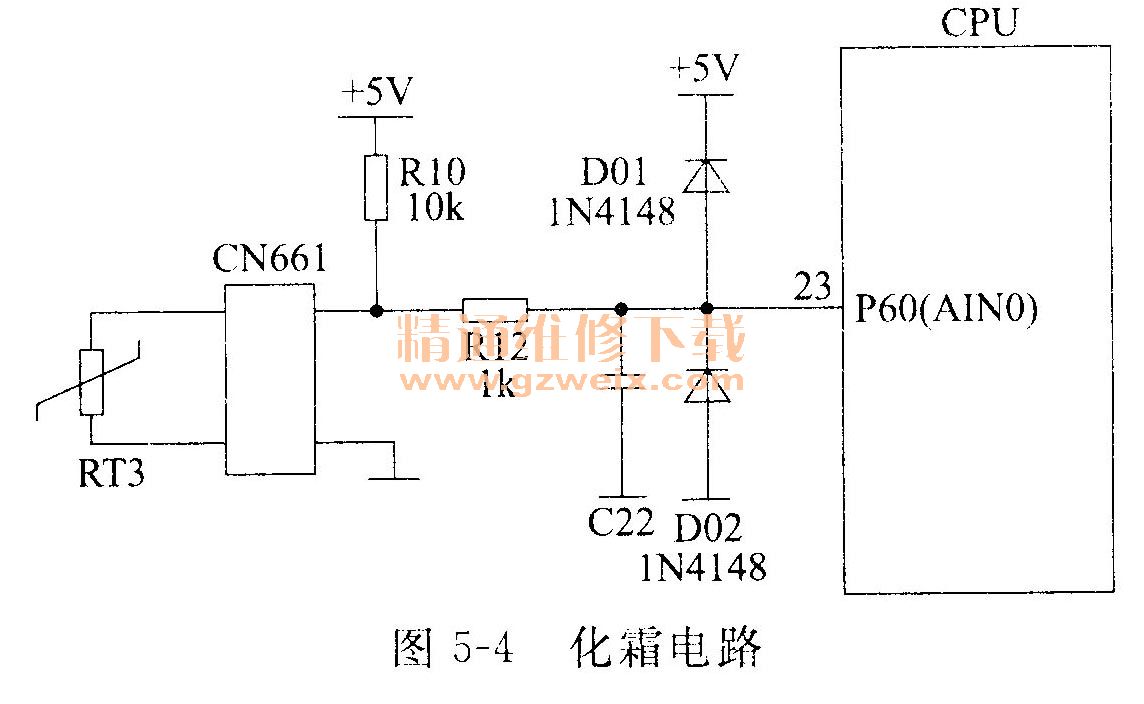

故障检修：如图5-4所示。观察室外机热交换器结有厚厚的霜，说明化霜电路有问题。检查外盘混热，敏电阻RT3正常。对电脑板的R10、R12、C22、D01、D02化霜器件进行检查，结果是D02漏电，导致CPU的23脚电压低，误判室外热交换器温度高不需化霜。更换D02，并对热交换器人为化霜后，故障排除。
41．制热吹热风不足1min变成吹冷风
故障分析：四通换向阀串气。
故障检修：检查四通换向阀有温感及振动，在三通截止阀的维修管口接入压力表，观察压力表读数，先是为13kg /cm2后突然下降6kg /cm2，随之压缩机运转声变沉闷。怀疑四通换向阀内部窜气。放氟（3.5.4节），更换四通换向阀（2.5节），加注氟（3.5.1节），空调
器恢复正常制热。
42．不制热，初步观察无异常
故障分析：可能是制冷系统漏，也可能是四通换向阀及控制电路有问题。
故障检修：电笔测试室外机机壳不带的情况下，根据室外机接线图，测试四通换向阀线圈供电端子脚对“N”线脚之间为220VAC正常值。触摸四通换向阀有温感，强制对四通换向阀间断通电，听不到换向阀声，说明阀体内阻卡，反复振动阀体，听到“叭”的一声，再试机，制热正常。
43不制热，能制冷
故障分析：四通换向阀及控制电路。
故障检修：测室外机接线端子的四通换向阀线对“N”线之间电阻，无穷大，正常时应为四通换向阀线圈的阻值，即700～2000Ω，经查为四通换向阀线圈开路。更换同规格线圈后，故障排除。
44.制热差
故障分析：可能原因有三个：制冷系统漏、室内外热交换器脏、四通换向阀的阀芯动作不到位造成微量串气。
故障检修：测整机工作电流、系统压力均正常，观察室外机化霜也正常，触摸四通换向阀有温感及振动，说明四通换向阀已换向，再摸四通换向阀上粗细管温度也无明显异常，初步判断四通换向阀微量串气。放氟（3.5.4节），更换四通换向阀（2.5节），加氟（3.5.1节），空调器恢复正常工作。
45．美的KFR-120LW/SDY-S制热差、不化霜
故障分析：室外热交换器结霜严重，影响制冷剂在室外机的吸热蒸发气化。
故障检修：
①测外盘热敏电阻的阻值正常，手握加热阻值变小，说明该电阻正常。
②观察化霜时四通换向阀能正常回位制冷状态，但四通换向阀回位后压缩机不工作，室内机三个指示灯瞬间闪一下（低压压力保护故障代码）后就停机，并很快恢复刚为开时运行状态，3min后压缩机继续工作，以后重复。上述现象说明电脑板能发出化霜指令，但低压压力保护电路化霜期间禁止压缩运转。考虑到低压保护一般是制冷剂少造成的，观察室外机高低压截止阀无油渍，试着补充制冷剂后故障排除。
46海信KFR-2801GW/SP制热差、外风机不转
故障分析：外风扇不转，使制冷剂流经室外热交换器时不能很好吸热蒸发。
故障检修：打开室外机，测外风机无工作电压，沿线路检查室外电脑板上CPU的外风扇输出端为0V低电平停转值，估计是室外电脑板误过载保护。经查为内盘温热敏电阻变小至2.5kΩ，造成电脑板误判为内盘温过热，发出保护信号指令关闭室外风机，更换内盘温热敏电阻，故障排除。
47.海信KFR-60W/BP不制热、压缩机不转、数据丢失
故障分析：外风机消干扰电阻R17损坏，造成外风机在转速切换时产生电磁干扰，导致93C046存储器内的数据丢失。

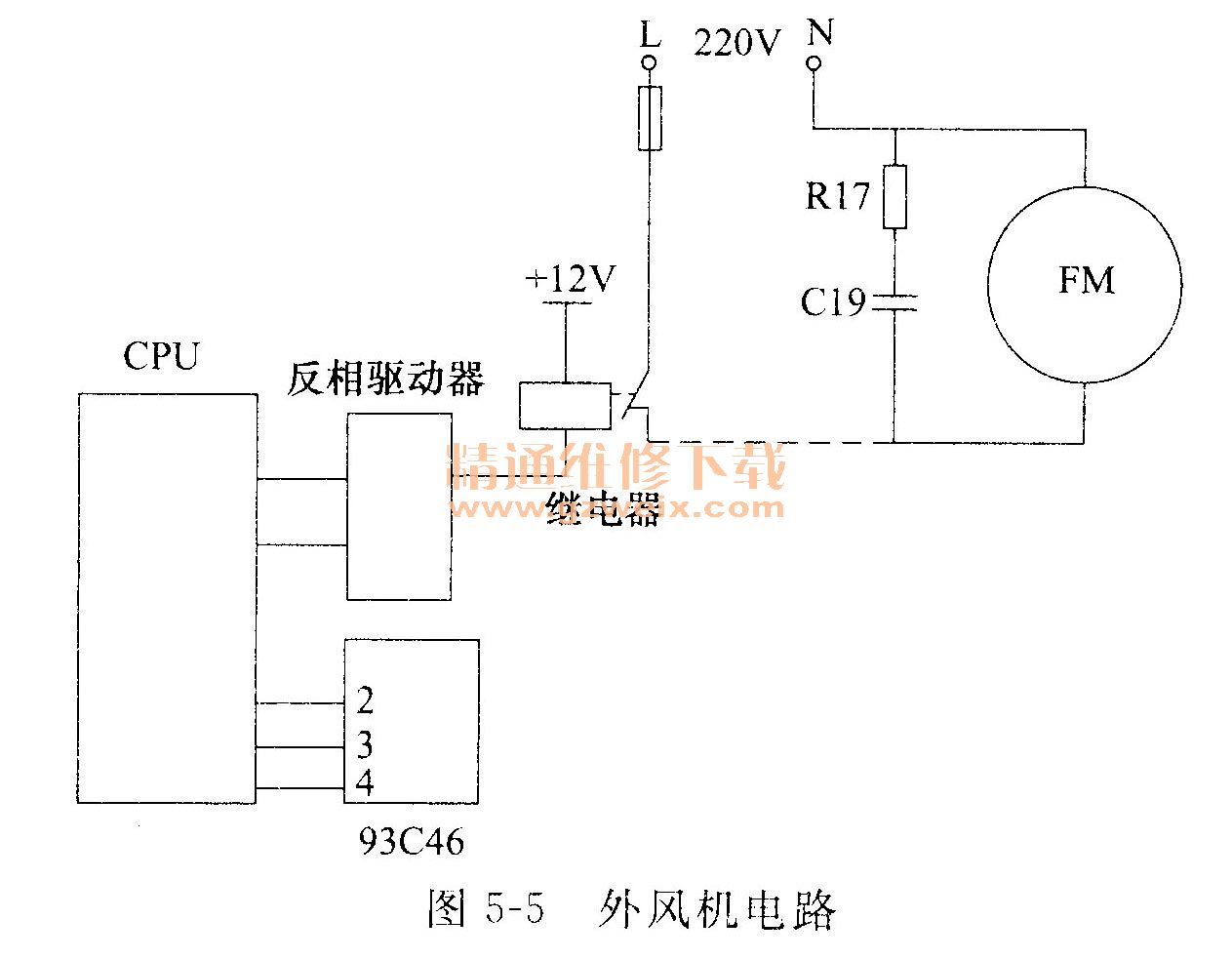

故障检修：如图5-5所示，打开室外机，发现R17烧焦。更换R17和C93C46后，故障排除。
警告：
93C46一定要用写好工厂原数据的记忆块，不能用市面所售的空白记忆块，也不能用其他品牌空调器的记忆块。
维修提示：
建议将RA03排阻的①脚周围改为接地（原为接＋3V电源），可以减少此类故障现象的产生。
48．海信FR-50LW/BP制热内风机不转、送风运转
故障分析：内盘温采集电路有问题或制热量不足引起，造成电脑板执行制热防冷风保护。

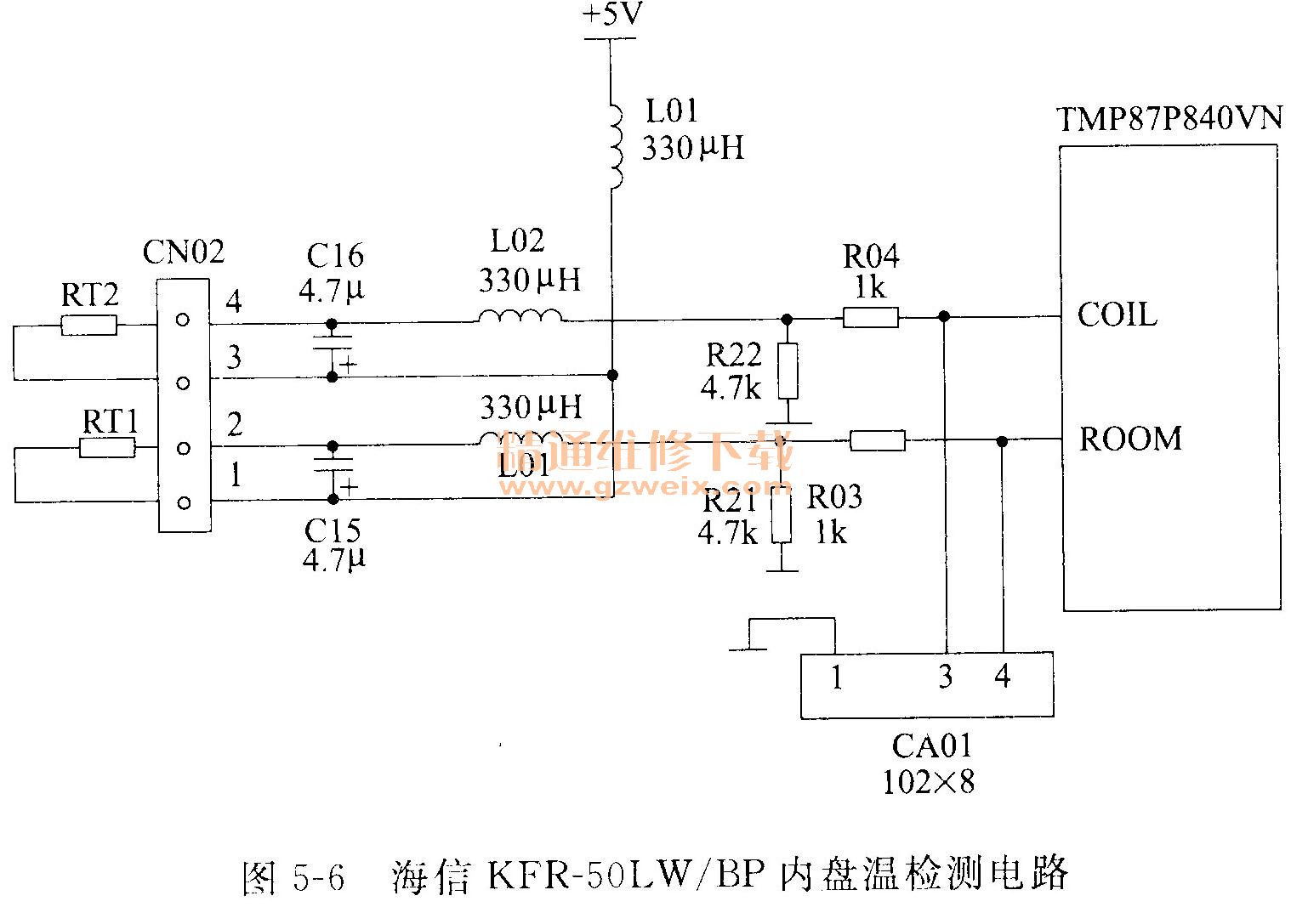

故障检修：如图5-6所示。对内盘温热敏电阻加热，内风机仍不转，说明故障在内盘温检测电路。测RT2内盘温热敏电阻两端电阻正常。对内盘温检测电路中的L02、R03检查，结果是L02开路。更换L02后，故障排除。
5．4空调器不通电
电脑型空调器在确认空调供电正常的情况下，通过测电源插头两端电阻确定检修方向：
（1）电阻无读数即无穷大，依次检查变压器初级→电源线→电脑板上的保险管。如查出保险管熔断，需查明原因，可观察电脑板上220V输人电路中的压敏电阻、消干扰电容、扼流线圈有无外在损坏表现。
（2）电阻为儿十欧姆～1000Ω，依次测变压器次级交流电压应为14.5V左右”电脑板上7812三端稳压器的③脚输出电压应为＋12V左右→7805三端稳压器③脚输出端电压应为＋5V左右→更换电脑板上的晶体，如果有图纸还应测试CPU的复位电压（应为4.6 V以上或2.5 V地左右）。
49.闲置半年后不通电
故障分析：多数是空调器供电有问题；少数是空调器损坏。
故障检修：测试电源插座220VAC正常，测空调器电源插头L、N两端电阻无读数，说明空调器内的220VAC输入电路或变压器初级开路。打开室内机的电器盒，抽出电脑板，观察上面的保险管、压敏电阻没有外在损坏表现。测变压器初级两端电阻也无读数，判断变压器初级开路，更换变压器后，空调器恢复正常工作。
50．不通电、保险管内壁为雾状
故障分析：电脑板没有工作。
故障检修：打开室内机外壳，测量发现电脑板上的保险管内部呈现雾状，压敏电阻有炭点，变压器和整流管良好，由此说明故障原因是电源电压过高，把压敏电阻击穿，形成大的电流又将保险管熔断。换一个3A保险管和压敏电阻后，空调器正常工作。
维修提示：
如手头没有压敏电阻，去掉压敏电阻即可。
51．加不通电、保险丝断开一点
故障分析：通常是变压器初级开路、电脑板上的保险管熔断、电脑板问题。
故障检修：测变压器初级阻值正常，检查保险管熔断。拆卸保险管看到内部金属丝顶部断开一点，根据经验这种情况不是后级有击穿短路引的，怀疑是电网电压浪涌造成的，更换保险管后，开机正常。
52．不通电、保险管正常
故障分析：同上例。
故障检修：拆下室内机外壳，观察电脑板上的保险管、压敏电阻无外在损坏状。测变压器次级有交流输出，测量三端稳压块7805的③脚对②脚无＋5V电源，但①脚对②脚为＋12V正常值，脱开③脚后再③脚空脚对②脚电压仍无＋5V，手摸LM7805发烫，说明7805已损坏。更换7805后，空调器恢复正常工作。
维修提示：
如果脱开7805的③脚，测③脚空脚对②脚恢复＋5V输出，一般是③脚外接的滤波电容击穿或漏电。
53．不通电、＋5V正常
故障分析：电脑板没有工作，通常是CPU工作条件不符合要求。
故障检修：接通电源试机，指示灯不亮、蜂鸣器不响，面板按键和遥控器均不起作用。先测＋5V电源正常。其次测晶体两端对地电压均为0V，这是晶体没有振荡的表现。更换晶体后，故障排除。
54．分体柜机不通电
故障分析：商用分体柜机尤其是饭店用的柜机，通常是室内机连接线距地面低被老鼠咬断。
故障检修：打开室内机、室外机的接线盒。先试着拉动每根连接线，如某根被拉出说明此线断路。其次把室外侧所有连接线拆下并拧在一起使连接，用万用表测量室内侧各连接线之间阻值，如发现某两根连接线阻值∞，说明其中有一根断路。
55格力KFR-26GW/K返修机，熔保险管
故障分析：保险管规格低，压缩机、风扇电机短路，电脑板上的压敏电阻击穿。
故障检修：观察保险管规格为2.5A，低于室内机接线图的标注3.15A。更换3.15A保险管后，不再烧保险管。
56.志高KFR-32GW/DA屡烧变压器
故障分析：通常是变压器次级器件击穿或漏电，导致变压器负载过重。
故障检修：如图5-7所示。此机初始故障是不通电，经查变压器已烧焦，电脑板上的保险管的内金属丝轻度弯曲但没熔断。更换变压器后空调器正常制冷，但一周后又将变压器烧焦。在确认用户家里其他电器均正常工作的情况下，排除了电源问题，将检修重点放在变压器的负载上，包括D1-D4整流二极管、C1、C2滤波电容，经查为D1漏电，更换后，故障排除。
57．三相电柜机不通电、保险管熔断
故障分析：室内机220V输入电路或直接负载有击穿、短路现象。
故障检修：直观检查电脑板，发现压敏电阻有黑炭点，是击穿的典型表现出，也是导致保险管熔断的直接原因。更换压敏电阻、保险管后，通电试机，室内风机仍不转，但发出“嗒嗒”声。测风机电压在200V与100V之间不断摆动，经查为三相电源的零线断路，修复后，空调器运转正常。
5.5 不开机
58．格力牌RFD-7.5LWPK不开机、显示“0℃”
故障分析：室温检测电路有问题，导致误判温度。
故障检修：经查为室温热敏电阻损坏，更换后，温度显示正常，开机正常制冷。
59.科龙KFR-50LW不开机、能设定工作模式
故障分析：可能是开关键损坏，也可能是CPU的工作条件不符合要求。
故障：测＋5V电源正常。检查按键时发现其插件上有水锈蚀状，清洁风干后，开机制冷正常。
5.6开机就掉闸或保护
60.室外机启动就掉闸
故障分析：空调器漏电或电流过大。
故障检修：通电开机并监测电流，压缩机启动后电流从2.9A上升到3.6A，之后几秒就停机，把电源线从电流互感器撤出后，再试机空调器运行正常，由此判断故障在电脑板上的电流检测电路，因该机尚质保护期，更换电脑板后，故障排除。
61.开机室外机不转、约几秒室内机发出“嗒嗒”声
故障分析：这是空调器保护性关机的典型表现。
故障检修：图5-8所示，测室内机接线板上的压缩机供电端电压，开机时为220V但瞬间消失，约1s电脑板上的继电器发出“嗒嗒”两声动作声，此时测试电脑板上压缩机继电器触点已断开，沿线路测反相驱动器2003A的14脚为＋12V,③脚为0V, CPU的49脚压缩机控制端也为0V。根据经验，这是压缩机过流，被互感器CT检测到通知CPU t PD75028GC执行相应保护。先对易损的运转电容进行检查，发现运转电容外皮收缩，拆卸来测试已无容量，更换运转电容后，故障排除。
62变频机开机就跳闸
故障分析：空调器严重过流或漏电
故障检修：为判断故障在室内机还是室外机，把联机线拆下，通电开室内机，室内机工作正常，则判断故障在室外机，用万用表×200kΩ挡测室外机L、N对地电阻均无穷大。检查220V直接负载中的大电解电容器、功率模块、桥堆，结果是桥堆击穿，更换后故障排除。
63变频机。机启动就停机，室外电脑板上户TC过热
故障分析：这是室外机主继电器没有吸合的典型表现。
故障检修：如图5-9所示。通电开机，检查室外机电脑板上的主继电器RY01确实没有闭合，测该继电器线圈两端有11V压差，判断RY01继电器触点损坏。更换继电器后，故障排除。
64．380V柜机启动后就保护
故障分析：可能是三相电缺相，也可能是压缩机或交流接触器坏。
故障检修：在检查380V供电正常的情况下。拔掉空调电源插头后，按下列步骤进行。
第一步，检查交流接触器。按下强制开关，测量对应输出端之间电阻，如∞为损坏。另外，也可拆下交流接触器，如其底部的线圈有烧焦状也为损坏。
第二步，测量压缩机三端子之间电阻，某两端子之间为0Ω或∞，要判断压缩机损坏。
第三步，调整三相电的相序，即三相电的任意两根线互换。
65.TCL王牌KFRd-50LW/EY室外机启动就跳闸
故障分析：室外机过流。如是新移机空调器或社区新维修过线路，还要考虑电源线的零线、火线接反了。
故障检修：测试压缩机、外风扇电机的电阻正常。依次拔掉外风扇电机、压缩机插头试机，当拔掉压缩机插头后不再跳闸，反复检查压缩机确认没有问题。检查电源线发现电源线的零线、火线接反了。按规格恢复到左零右火后，故障排除。
