1．测量直流300V电压和室外机主板输入电压

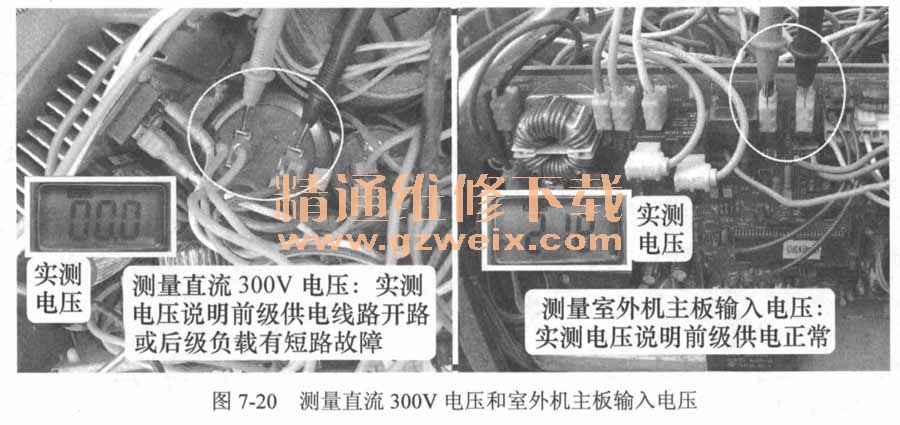

如图7-20左图所示，首先使用万用表直流电压挡测量直流300V电压，红表笔接主滤波电容正极，黑表笔接负极，正常电压为直流300V，实测电压为直流0V，说明前级供电线路或后级负载出现短路故障。
为判断故障部位，向前级检查供电线路，如图7-20右图所示，使用万用表交流电压挡，测量室外机主板输入电压，正常电压为交流220V，实测电压为交流218V，说明前级供电正常。
2．测量硅桥交流输入端电压和直流输出端电压

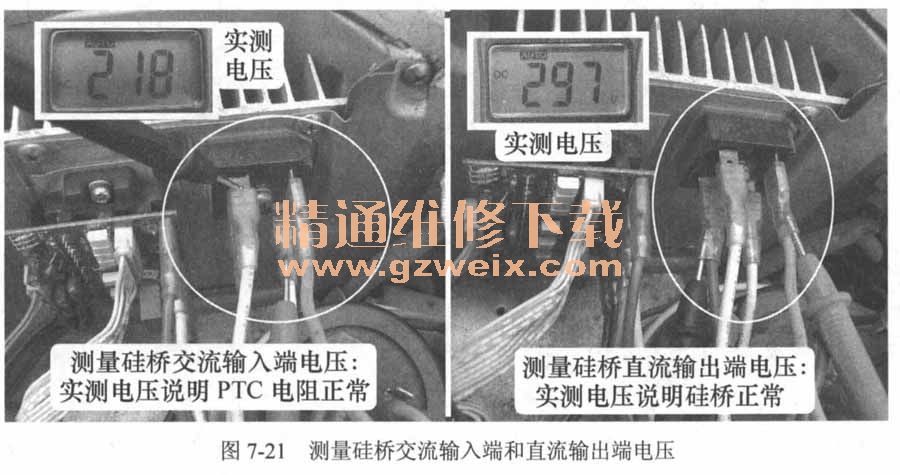

如图7-21左图所示，依旧使用万用表交流电压挡，测量硅桥的两个交流输入端电压，正常为交流220V，实测电压为交流218V，说明室外机主板交流输入端到硅桥输入端的线路（主要是PTC电阻）正常，交流电源已送至硅桥输入端。
如图7-21右图所示，再使用万用表直流电压挡，测量硅桥的两个直流输出端电压，正常值为直流300V，实测为直流297V，说明硅桥正常，已将输入的交流218V电压整流，变为直流电压。
3．测量滤波电感引线阻值

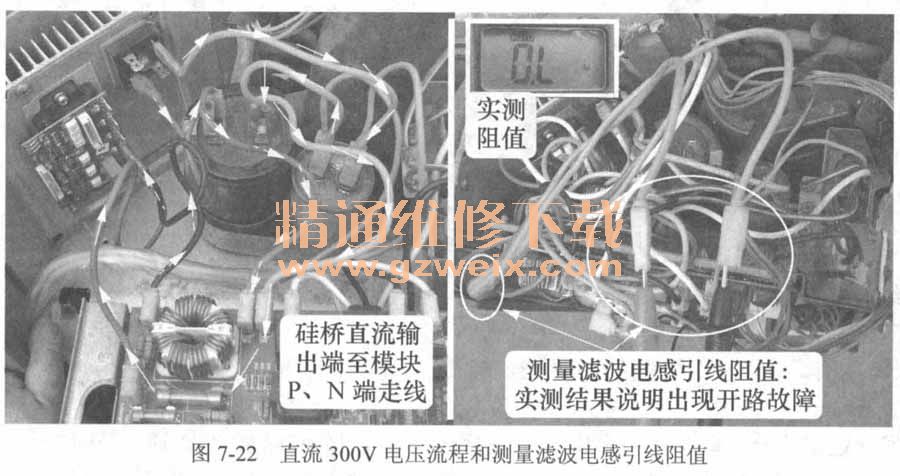

查看直流300V供电线路，正极流程：硅桥正极→滤波电感线圈→主滤波电容正极→室外机主板滤波线圈→15A保险管→模块P端子；负极流程：硅桥负极→主滤波电容负极→室外机主板滤波线圈→模块N端子。直流300V电压流程如图7-22左图所示。
从上述的流程可以看出，硅桥输出的直流300V电压经滤波电感送至主滤波电容滤波，再经过室外机主板上的滤波线圈和15A保险管送至模块P， N端子，现在硅桥输出端子电压正常，而滤波电容两端电压为0V，说明硅桥直流输出端子至模块P， N端子有开路故障。目测室外机主板上的保险管内部熔丝正常，应测量滤波电感线圈阻值，如图7-22右图所示，拔下引线，使用万用表电阻挡测量阻值为无穷大，而正常阻值接近0Ω，说明开路损坏。
说明：此处为使图片清晰，拔下硅桥交流输入端引线和模块相关引线，并且目前的变频空调器硅桥输出端至模块P、 N端的供电流程中，室外机主板上不再设计15A保险管。图7-22左图中的硅桥正极流程使用白色实线箭头表示，负极流程使用白色虚线箭头表示。电路原理图如图7-1所示。
4．测量滤波电感接线端子阻值

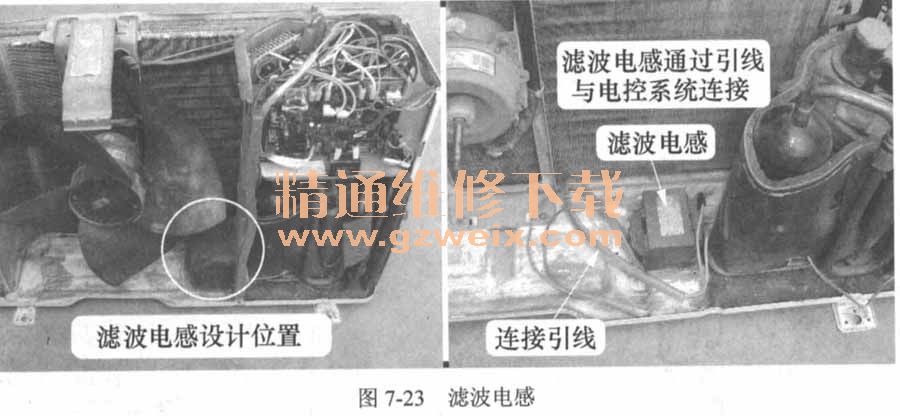

滤波电感设计在室外机底部，固定在底座上面，通过连接引线与电控系统连接，如图7-23所示。

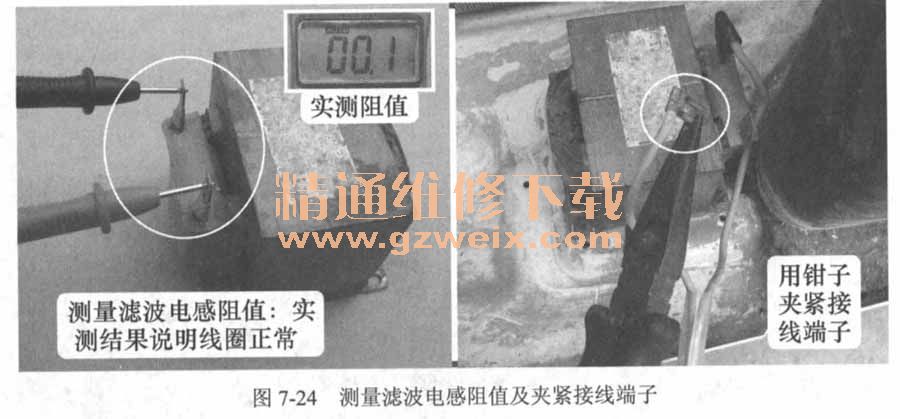

使角万用表电阻挡测量滤波电感接线端子阻值，如图7-24所示，正常值接近0Ω，实测阻值为0.1Ω，说明滤波电感正常。由于测量引线时阻值为无穷大，初步判断滤波电感接线端子与引线接触不良，仔细查看为引线插头不实导致引线接触不良。使用手钳将插头夹紧后插在滤波电感上面，再用万用表电阻挡测量引线阻值，己经导通，恢复引线上电试机，测量滤波电容两端电压为直流300V，室外风机和压缩机开始运行，空调器制冷恢复正常。
说明：此处为使图片清晰，测量滤波电感时将其从空调器底座上拆下，实际维修时不用拆下，直接测量即可。
维修措施：紧固滤波电感引线插头。
5．经验总结
①本例滤波电感引线开路，使得硅桥输出的直流300V电压不能送至滤波电容，室外机主板直流300V电压输入端也为0V，开关电源不能工作，室外机CPU也不能工作，不能接收和发送通信信号，室内机主板因接收不到通信信号，报故障代码为“通信故障”。
②本例中如室外机主板上的15A4保险管损坏，和本例故障现象相同，但目前的空调器通常已取消了直流300V回路的15A保险管。
③滤波电感线圈由于线径较粗，在实际检修中故障率较低，但直流300V回路工作时电流较大，使得连接引线与滤波电感接线端子处容易因发热引起接触不良，甚至造成连接引线下部烧坏。
④在维修过程中，如测量滤波电感引线阻值为无穷大，通常为引线插头接触不良，直接检查即可。
6．简单判断滤波电感线圈是否开路用方法

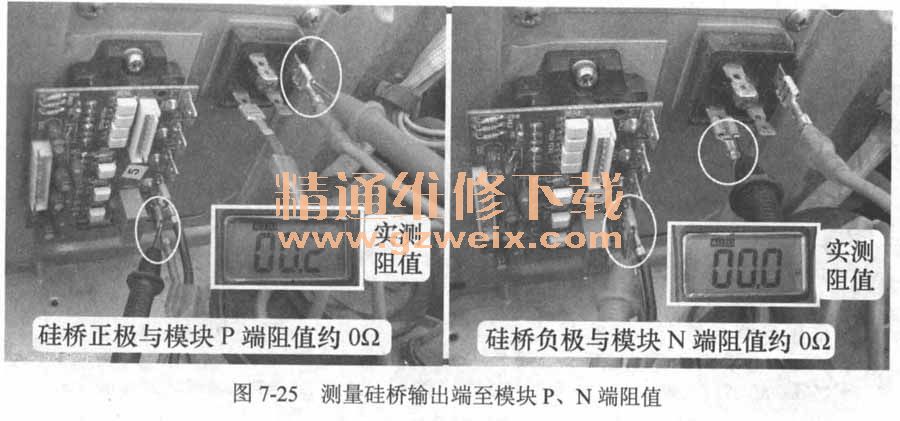

操作步骤如图7-25所示。使用万用表直流电压挡，一表笔接硅桥正极端子，一表笔接模块P端子，正常阻值应接近0Ω，如果阻值为无穷大，应重点检测滤波电感引线；如果将一表笔接硅桥负极端子，一表笔接模块N端子，正常阻值为0Ω，如果为无穷大，应检查直流300V负极流程的引线是否接触不良。
7.滤波电感
①根据电感线圈“通直流、隔交流”的特性，电感可阻止由硅桥整流后直流电压中含有的交流成分通过，使输送滤波电容的直流电压更加平滑、纯净。
②将较粗的电感线圈按规律绕制在铁芯上，即组成滤波电感。滤波电感只有两个接线端子，没有正反之分。
③滤波电感通电时会产生电磁频率，且自身较重容易产生噪声，为防止对主板控制电路产生干扰，通常将滤波电感设计在室外机底座上面。
四、模块P、N端子击穿，报通信故障
故障说明：海信KFR-2601 GWBP空调器，制冷开机，“电源”、“运行”指示灯亮，室内风机运行，但室外风机和压缩机均不运行，室内机指示灯显示故障代码内容为“通信故障”。使用万用表交流电压挡测量室内机接线端子中的1号L端于和2号N端子电压为交流220V，说明室内机主板已输出交流电压，由于室外风机和压缩机均不工作，室内机又报出“通信故障”的故障代码，因此应检查室外机。
1．测量直流300V电压和室外机主板输入电压

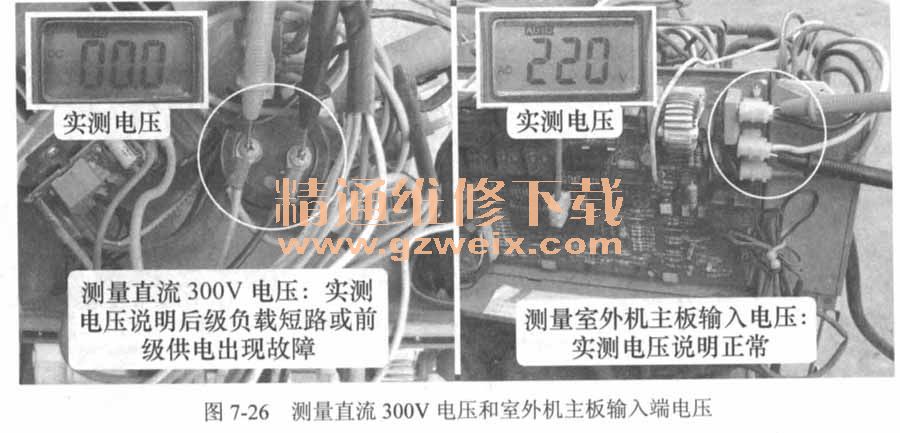

如图7-26左图所示，使用万用表直流电压挡，测量直流300V电压，黑表笔接主滤波电容负极，红表笔接正极，正常值为直流300呱实测为直流0V，判断故障部位在室外机，可能为后级负载短路或前级供电电路出现故障。
向前级检查故障，如图7-26右图所示，使用万用表交流电压挡，测量室外机主板输入端电压，正常值为交流220V，实测电压说明室外机主板供电正常。
2．测量硅桥输入端电压

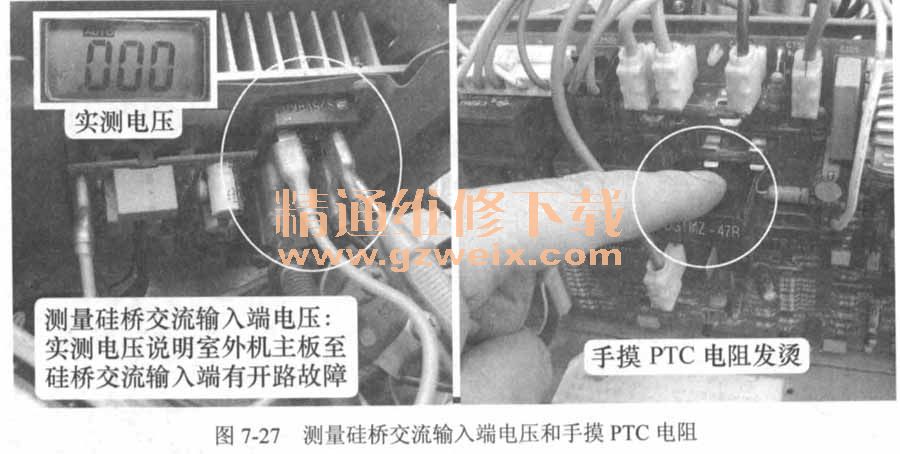

如图7-27左图所示，使用万用表交流电压挡，测量硅桥的两个交流输入端子电压，正常值为交流220V，而实测电压为交流0V，判断直流300V电压为0V由硅桥输入端无交流电源引起。
室外机主板输入电压正常，但硅桥输入端电压为交流0V，而室外机主板输入端到硅桥的交流输入端只串接有PTC电阻，初步判断其出现开路故障，用手摸PTC电阻表面，如图7-27右图所示，感觉很烫，说明后级负载有短路故障。
3．断开模块P、N端子引线
引起PTC电阻发烫的原因主要是模块短路。如图7-28所示，拔下模块P、N端子供电引线，再次上电开机，使用万用表直流电压挡测量直流300V电压已恢复正常，因此可初步判断模块出现短路故障。
4．测量模块

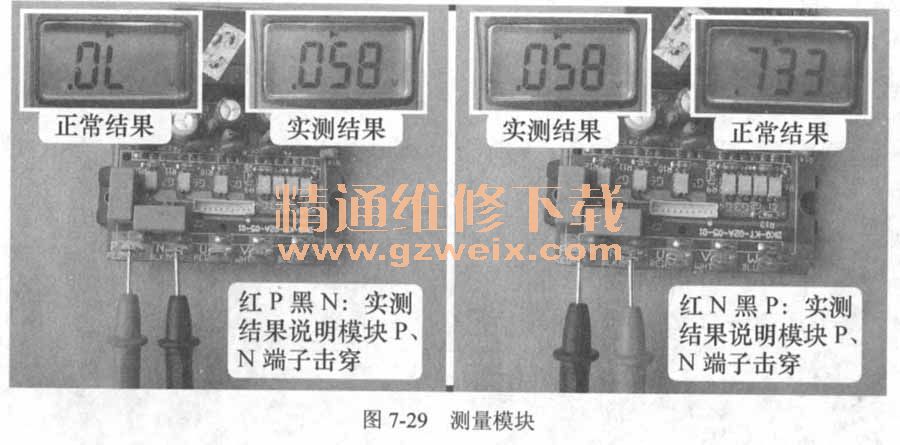

如图7-29所示，使用万用表二极管挡，首先测量P、N端子，模块正常时应符合“正向导通、反向无穷大”的特性，但实测结果为正反向均为58mV，说明模块P、N端子已短路。
说明：此处为使图片清晰，将模块拆下测量；实际维修时模块不用拆下，只需要将模块的P、N、U、V、W 5个端子引线拔下，即可测量。
维修措施：更换模块，如图7-30所示，再次上电开机，室外风机和压缩机均开始运行，空调器开始制冷，使用万用表直流电压挡测量直流300V电压已恢复正常。
总结：本例模块P. N端子击穿，使得室外机上电时因负载电流过大，PTC电阻过热，阻值变为无穷大，室外机无直流300V电压，室外机主板不能工作，室内机CPU因接收不到通信信号，报出“通信故障”的故障代码。
5．模块
（1）介绍
①IPM是一种智能模块，也是变频空调器的主要部件之一。该模块将IGBT连同驱动电路和多种保护电路一起封装在同一器件内，从而简化了设计，提高了稳定性。IPM只有固定在外围电路的控制基板上才能组成模块板组件，本书所称的模块就是指由IPM和外围基板组成的模块板组件。
②模块可以简单地看作是电压转换器，室外机主板CPU输出6路信号，经模块内部驱动电路放大后控制IGBT开关管的导通与截止，将直流300V电压转换成与频率成正比的模拟三相交流电（交流30～220V，频率15～120Hz），驱动压缩机运行。

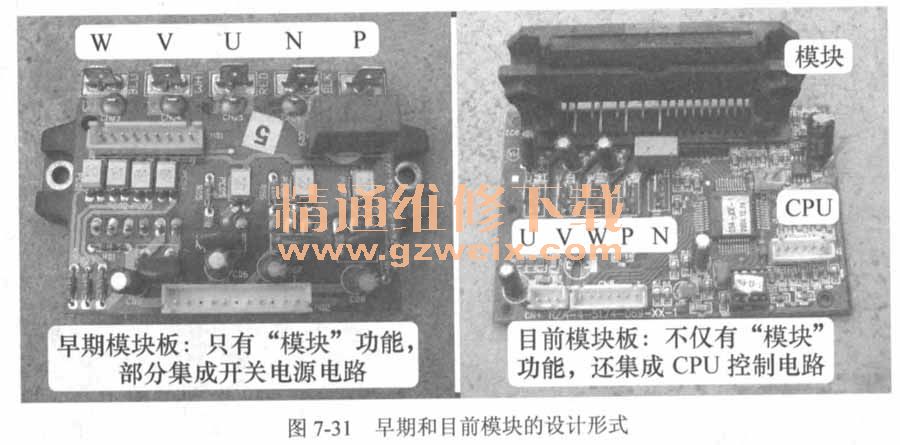

③早期通常使用三菱PM20CTM60的IPM，实物见图7-31左图，内部控制电路需要4路直流15V，并且不能直接处理室外机CPU输出的6路信号，中间需要使用光耦传递6路信号。
④目前通常使用三菱、三洋、飞兆等厂家的IPM，实物见图7-31右图，内部控制电路使用1路直流15V电压，并且可以直接处理室外机CPU输出的6路信号，不再使用光耦。
⑤早期的模块通常只有“模块”功能，或增加开关电源电路，CPU控制电路设在室外机主板；而目前的模块板通常集成CPU控制电路，室外机主板只是提供电源等功能；目前还有一种常见的类型为，室外机只有一块电路板，将模块、硅桥、开关电源电路、CPU控制电路等所有电路集成在一起。
⑥模块输入部分：6路信号驱动IGBT工作、直流15V电压为控制电路供电、直流300V电压为P/N端子供电。
⑦模块输出部分：UN/W输出频率可变的电压驱动压缩机、输出FO信号至室外机CPU防止模块过热及过流损坏。
（2）测量模块

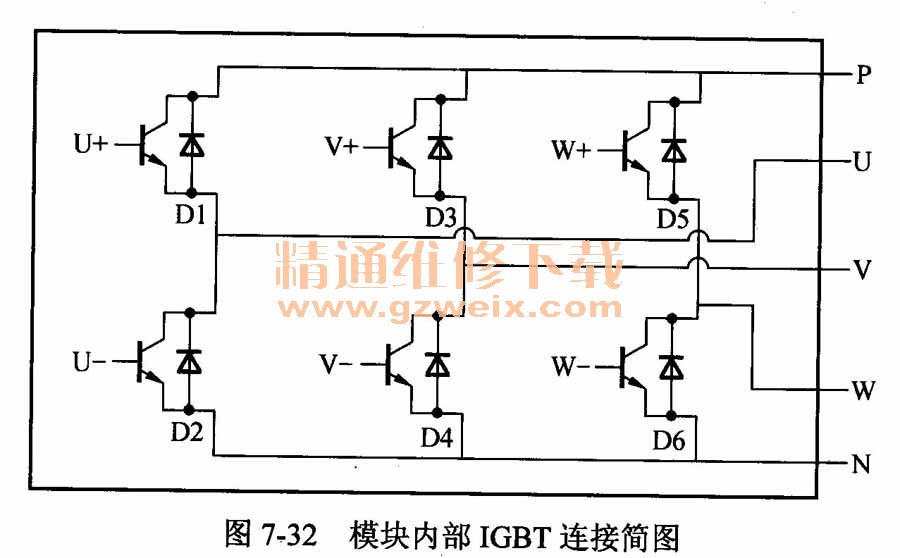

无论早期和还是目前的模块，改变的只是内部控制电路或外围基板电路的设计形式，而内部的6个IGBT开关管是不会改变的。图7-32所示为内部6个IGBT开关管连接简图。任何一种型号的模块均会设有P、N、U、V、W 5个端子，测量模块其实也就是测量6个IGBT开关管并联的续流二极管的过程，测量结果如表7-2所示。
①为防止误判，测量时应将模块P、N、U、V、W 5个端子引线全部拔下。
②此处使用优利德UT202数字万用表二极管挡，测量海信KFR-2601 GW/BP空调器模块，实测中可能因万用表和模块不同，得出的数值也会有变化，但只要符合规律即为正常。
③如果使用指针式万用表，红、黑表笔测量得出的规律和数字万用表相反。比如数字万用表红N、黑P为正向导通，而指针万用表正向导通时为红P、黑N。
④使用万用表测量模块只是测量内部6个IGBT开关管的大致情况，其内部控制电路是否正常则不能判断，只能使用代换法来确定。
⑤模块在实际维修中损坏的比例很高，尤其是早期的模块。
⑥模块常见故障为P/N端子击穿、P与;SU（或P与V、P与W）击穿、N与U（或N与V、N与W）击穿。
⑦模块端子击穿时的故障现象通常为：室外风机和压缩机均不运行，直流300V电压变为0V，室外机主板无直流5V电压，CPU也不能发送通信信号，所以室内机报出“通信故障”的故障代码。
⑧模块5个端子之间很少出现开路故障。
（3）更换模块步骤
说明：此处以早期模块为例，如果更换目前的模块，则省略步骤③和④，其他步骤相同。

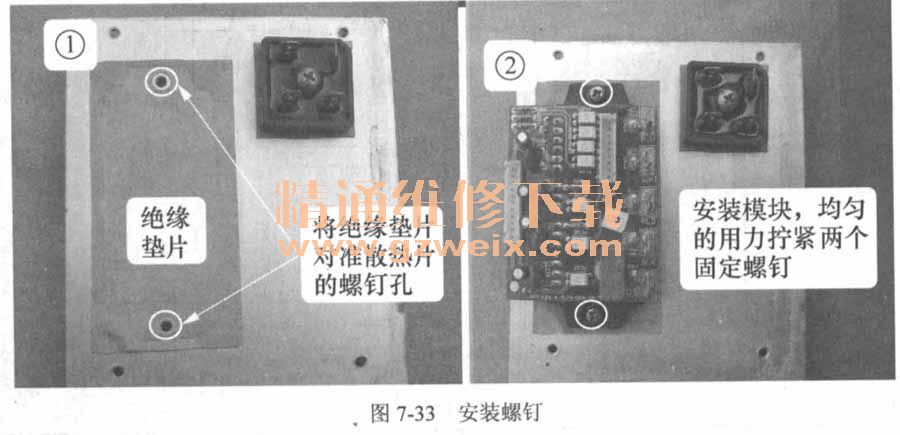

①将绝缘垫片对准散热片的螺丝钉并放好，操作步骤如图7-33左图所示。如果绝缘垫片未放好，模块背部的铝制散热片与散热片接触后，容易出现漏电故障或损坏模块。
②安装模块。使用螺丝刀用力均匀的拧紧两个固定螺钉，操作步骤如图7-33右图所示，此处要求，拧紧螺钉时一定要两端用力均匀，如果固定螺钉未拧紧或用力不均匀，模块与散热片接触不好，模块工作时产生的热量不能及时传递到散热片，容易使模块过热损坏。

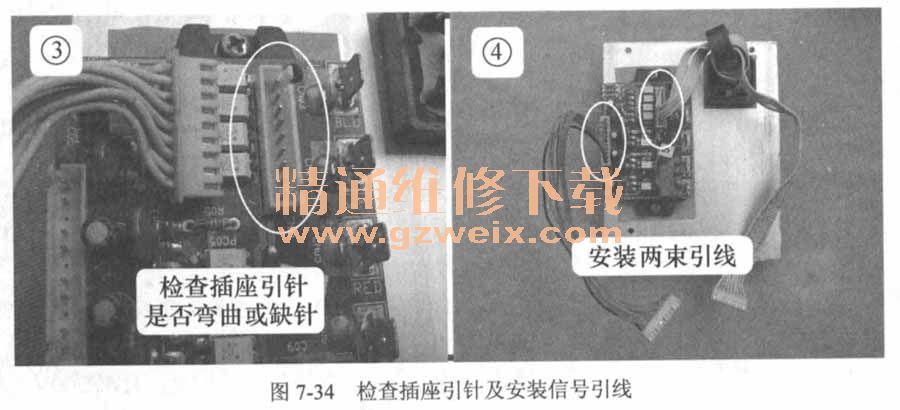

③检查模块插座内的引针是否弯曲或少针，操作步骤如图7-34左图所示。如果弯曲应将其挑正，否则安装排线后，某一针与连接线未接触上，将会引发各种各样的故障。例如6路信号中引针弯曲1个而没有发现，这样6路信号变为5路信号输入，模块工作约1min后直接炸开，这时只能再次更换模块。
④插好连接排线，操作步骤如图7-34右图所示。
⑤插好P、N端子连接引线，注意一定不能插反，操作步骤如图7-35左图所示。插反后，如果主滤波电容内没有存储电量，在室外机上电过程中，直流300V电压正极经模块内续流二极管直接连接到负极，相当于直流300V电压短路，PTC电阻发烫，室外机不运行，室内机报“通信故障”；如果主滤波电容内存储有相当能量的电量，P、N端子引线插反后，模块会直接炸开，只能更换。
⑥插好U.V.W端子连接引线，操作步骤如图7-35右图所示，注意一定不能插反，插反后将会可能引起压缩机反转运行。比如U对应，而V和W插反，这时压缩机将反转运行，和使用三相涡旋压缩机的反转现象相同，排除的方法也一样，任意调整两根引线的位置即可。
