四、分离元器件型开关电源故障，使用电源模块代替
    分离元器件型开关电源主要应用在早期空调器的室外机电路，特点是以开关管和开关变压器为核心，稳压电路取自初级反馈绕组。赛
    本例选用海信KFR-2701 GWBP室外机主板，实物外观见图7-63，设有分离元器件型开关电源电路，工作原理、元器件使用型号和海信KFR-4001 GW开关电源电路相同，电路原理图参见图7-44，所不同的是本例主板直流15V电压为单路输出，而KFR-4001 GWBP为4路输出。

    1．安装前的准备工作

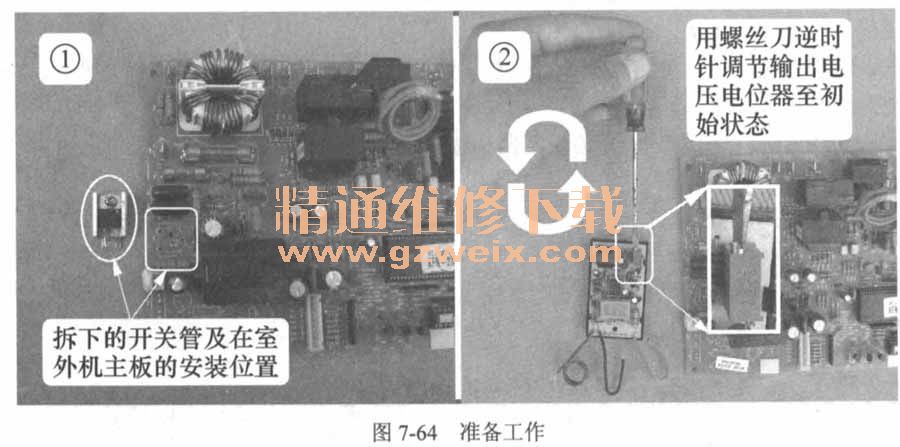

拆除故障元器件，并将电源模块输出电压电位器调至初始状态，操作步骤见图7-64。

    （1）拆除元器件
    初级侧只须保留开关管的浪涌电压吸收电路，配上电源模块后开关电源即能输出正常电压。开关管不论好坏必须拆除，损坏的元器件也需要拆除；如果开关电源电路只是开关管损坏而其他元器件正常，维修时只拆除开关管一个元器件即可。

    （2）调节输出电压电位器至初始状态
    由于开关源输出电压的高低由电源模块决定，为防止安装后开机时输出电压过高损坏室外机主板上的元器件，安装前应使用一字螺丝刀逆时针调节输出电压电位器至初始状态（电位器共有30圈），这样安装后开关电源输出的电压为最低值。
    如果有条件的话，可将开关电源的负载断开，安装后开机时即使输出电压过高，也不会损坏主板上的元器件。
    务必选用塑料把的一字螺丝刀，可确保安装后调试时的安全，以防出现电击伤人的事故。

    2．安装引线

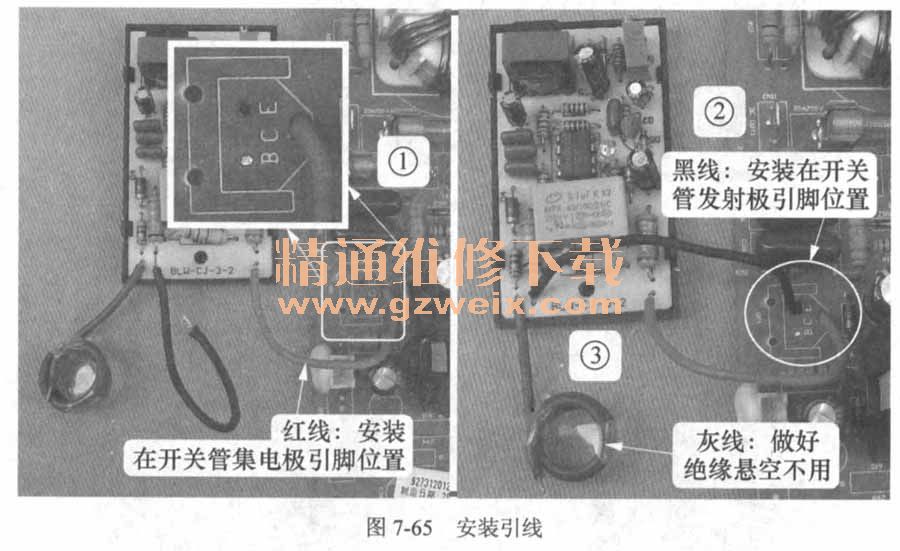

    安装引线就是将电源模块接入开关电源电路，操作步骤见图7-65。

    （1）红线
    安装在开关管集电极引脚位置，直流300V电压正极经开关变压器初级供电绕组输送至电源模块。
    （2）黑线
开关管发射极直接与直流300V负极相连，因此将黑线安装在开关管发射极引脚位置，直流300V电压的负极也输送至电源模块。

    （3）灰线
    由于灰线应用在彩色电视机的遥控关机电路中，在维修空调器开关电源电路时将接头做好绝缘，悬空不用。

    3．调试输出端电压
    因直流15V为模块内部控制电路供电，电压变化范围要求比较严格，需要控制在直流14～16V，过高或过低都容易引起模块损坏；而直流12V电压的变化范围则比较宽松，在直流10～14V之间或更大的范围内，负载电路均可以正常工作。

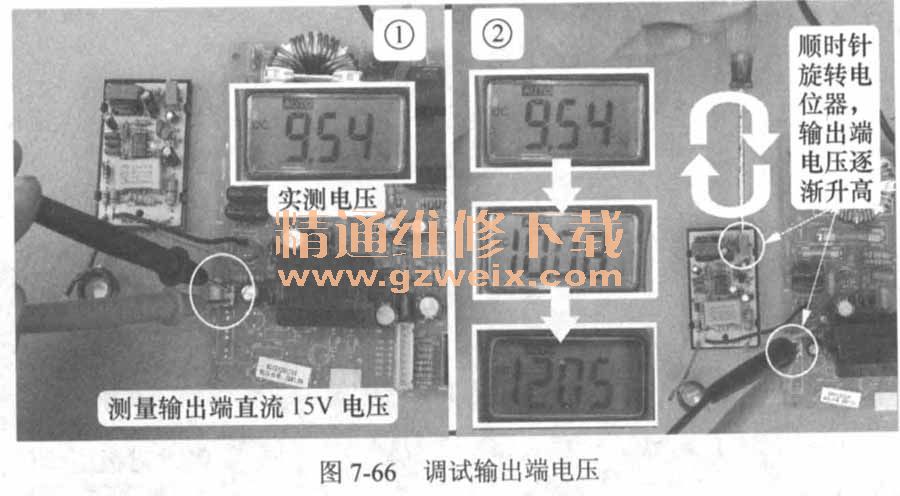

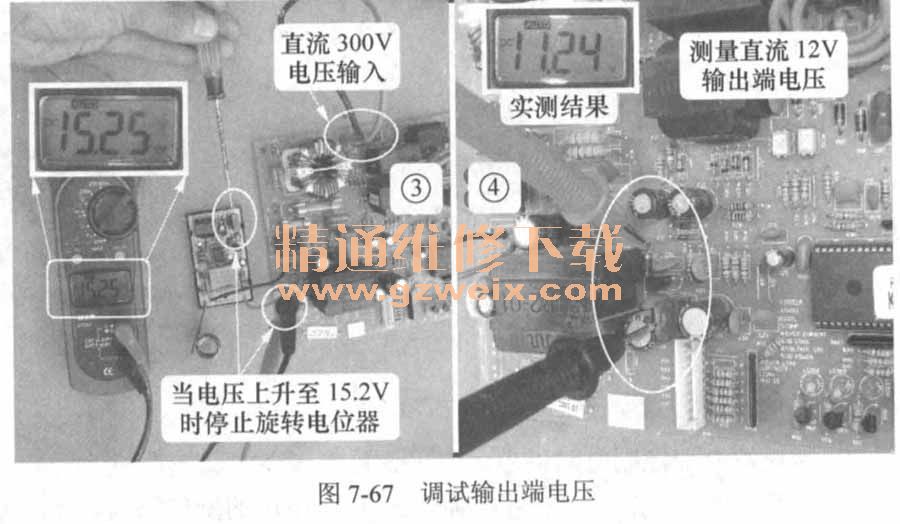

因此在调试开关电源输出电压时，应以直流15V电压为准，直流12V电压则可以自动适应。操作步骤见图7-66和图7-67。

    （1）测量直流15V输出端电压
    由于安装前逆时针调节输出电压电位器到初始位置，因此开关电源工作后，实测输出端直流15V电压为9.5V左右。
    （2）顺时针调节输出电压电位器
    使用塑料把的一字螺丝刀按顺时针方向，旋转调节输出电压电位器，同时万用表表笔一直测量直流15V输出端电压，查看电压会逐渐升高。
    （3）调整电压至直流15V
    当电压上升至直流15V时，停止旋转电位器，此时电压将稳定在直流15V。
    （4）测量直流12V电压
使用万用表直流电压挡，黑表笔接地，红表笔接直流12V整流二极管正极，实测电压为直流11.2V，在正常值的范围以内。

    五、集成电路型开关电源故障，使用电源模块代替
    集成电路型开关电源是目前最常用的设计形式，特点是内置大功率场效应管及启动振荡电路，稳压电路取样点为次级输出电路直流12V电压。

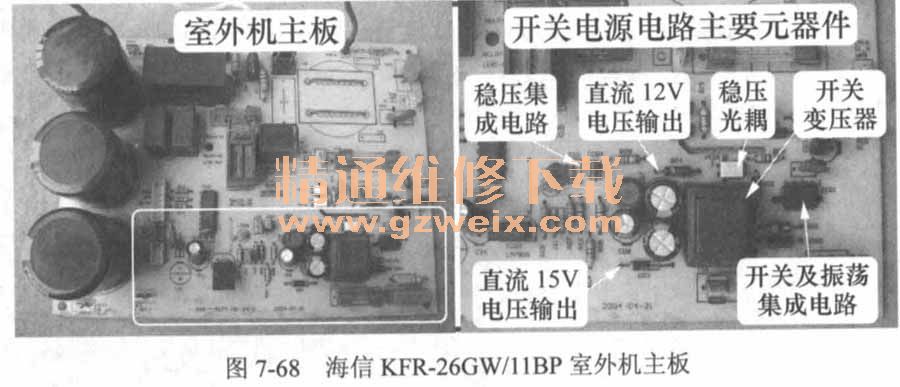

    本例选用海信KFR-26GW/11BP室外机主板，实物见图7-68，设有开关电源电路，次级输出两路电压：一路为直流15V，为模块供电；另一路为直流12V，为继电器、7805、反相驱动器等负载供电。

    1．安装前的准备工作

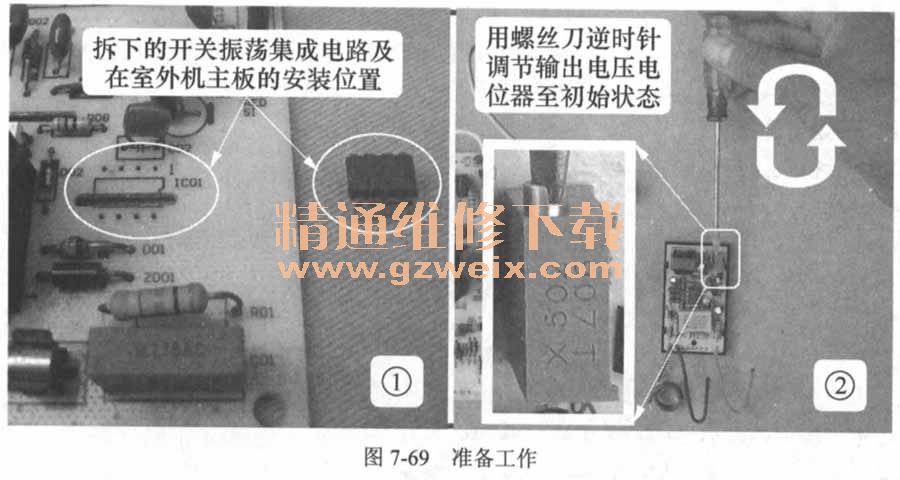

拆除故障元器件，并将电源模块输出电压电位器调至初始状态，操作步骤见图7-69。

    （1）拆除元器件
    初级侧保留浪涌电压吸收电路，开关振荡集成电路必须拆除。如果开关电源电路只是开关振荡集成电路损坏而其他元器件正常，维修时只将集成电路拆除即可。
    （2）调节输出电压电位器至初始状态
    使用一字螺丝刀逆时针调节输出电压电位器至初始状态（电位器共有30圈），这样安装后开关电源输出的电压为最低值。

    2．安装引线

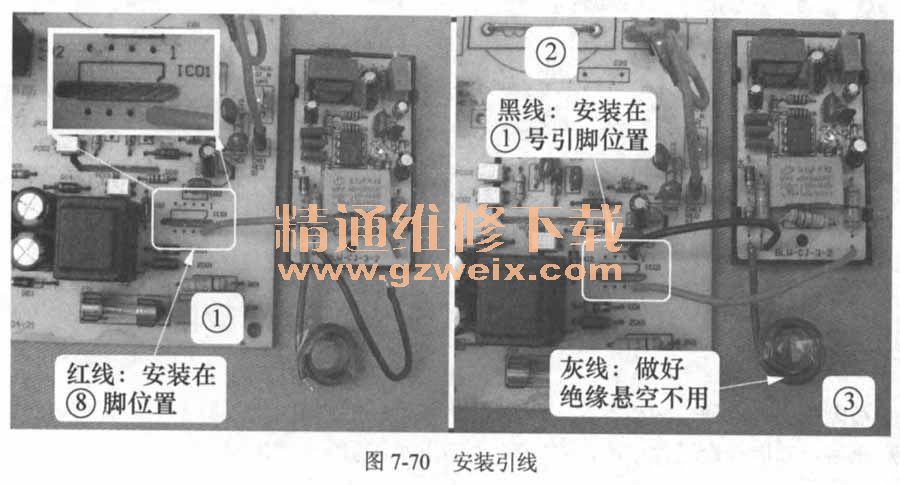

安装引线就是将电源模块接入开关电源电路，操作步骤见图7-70。

    （1）红线
    安装在开关振荡集成电路内部场效应管漏极（代号为D）引脚位置，本机为⑤、⑥、⑦、⑧脚，直流300V电压正极经开关变压器初级供电绕组输送至电源模块。

    （2）黑线
    开关振荡集成电路内部场效应管源极（代号为S）直接与直流300V负极相连，本机为①、②脚，因此将黑线安装在①脚位置，直流300V电压的负极也输送至电源模块。

    （3）灰线
    由于灰线应用在彩色电视机的遥控关机电路中，在维修空调器开关电源时将接头做好绝缘，悬空不用。

    3．调试输出端电压
上电开机后使用万用表直流电压挡，测量开关变压器次级直流15V输出端电压，由于安装前将输出电压调节电位器逆时针旋转至初始状态，因此测量得出的直流电压会低于正常值，可使用塑料把的一字螺丝刀顺时针调节电位器，使输出端电压逐步提升至直流15V左右，具体方法可参照维修分离元器件型开关电源步骤中的“调试输出端电压”部分。

    4．固定电源模块

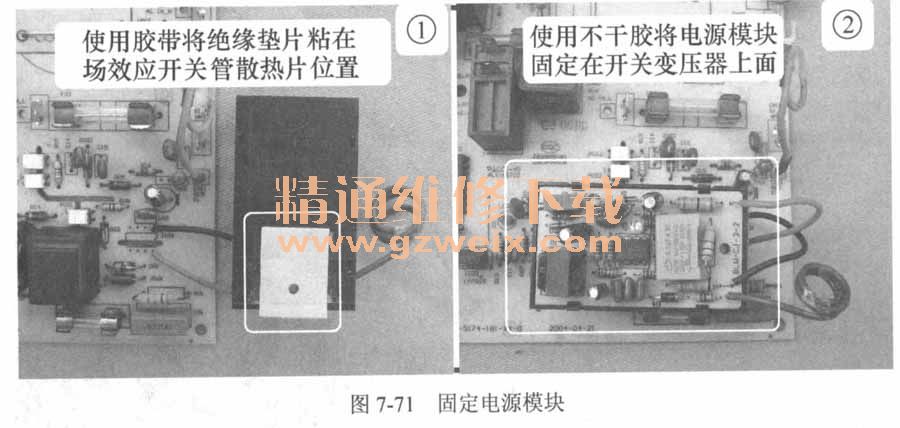

将电源模块固定在室外机合适的位置，操作步骤见图7-71。

    （1）绝缘
    由于空调器开关电源负载较小，电源模块上的场效应开关管不用固定在散热片上，但由于散热片与直流300V电压正极相通，因此应做好绝缘，方法是使用胶带将电源模块自带的绝缘垫片粘在场效应管外壳上面。
    （2）固定
    将电源模块固定在室外机主板合适的位置。本例将其放在开关变压器上面，并用不干胶固定，防止空调器开机后因抖动引起电源模块左右晃动。
