2．测量压缩机引线阻值

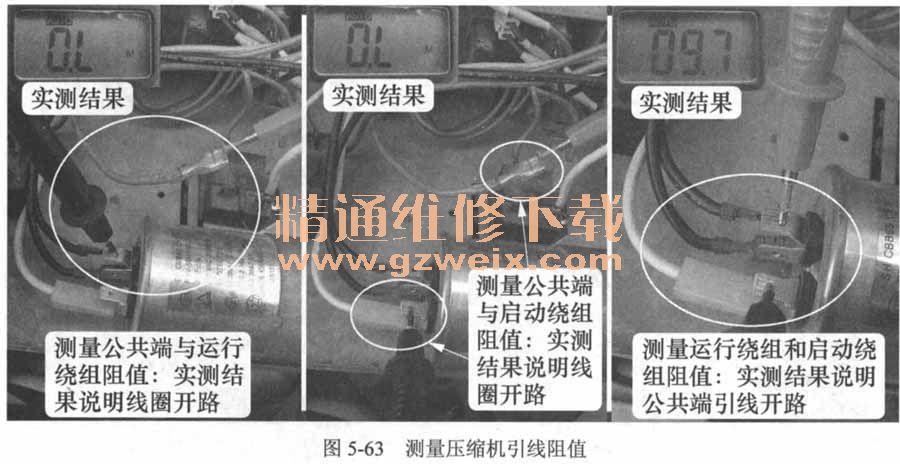

如图5-63所示，断开空调器电源，使用万用表电阻挡分别测量压缩机3根引线的阻值，实测公共端（红色）与运行绕组（黑色）、公共端与启动绕组（白色）阻值均为无穷大，运行绕组和启动绕组阻值为9.7Ω，说明公共端引线开路；用手摸压缩机外壳温度接近常温，排除内部温度开关断开引起的保护故障，大致可判断压缩机线圈开路，应取下接线盖测量接线端子阻值，进一步确定压缩机是否损坏。
3．检查压缩机接线端子

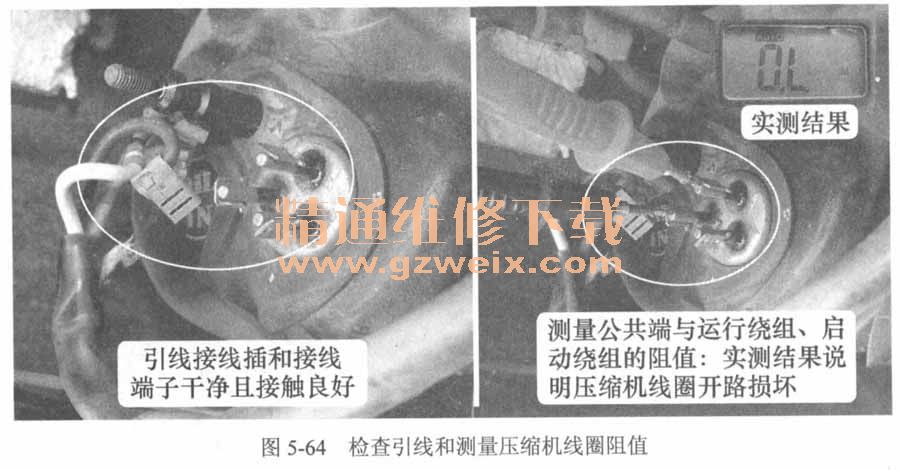

如图5-64所示，取下压缩机接线盖，查看压缩机引线的接线插和接线端子干净且接触良好，没有生锈或损坏现象；使用万用表电阻挡测量接线端子上的公共端与运行绕组、启动绕组的阻值，实测结果仍为无穷大，确定压缩机线圈开路损坏。
维修措施：更换压缩机。

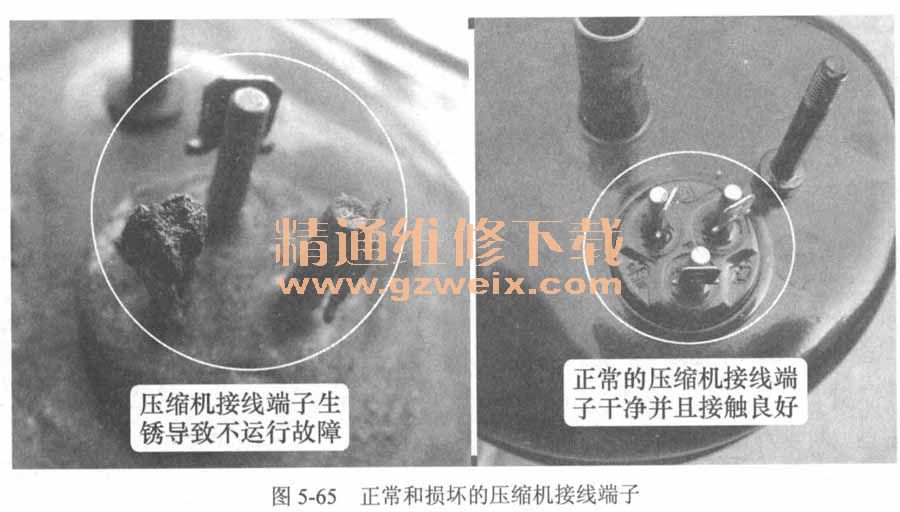

总结：测量压缩机引线，如结果为无穷大，可以大致说明压缩机线圈损坏，但不能以此为依据确定已损坏，应取下接线盖直接测量接线端子，根据测量结果再确定是否损坏。在实际维修中，压缩机引线或接线端子生锈引起接触不良、开路，导致压缩机不运行的故障占到一定比例，如图5-65所示。如果接线端子出现生锈故障，一般压缩机引线上的接线插也会损坏，更换接线插之后，要将生锈的接线端子使用砂纸打磨干净，否则还会再次损坏接线插，出现相同的故障。
六、外置过流保护器开路，压缩机不运行
故障说明：三菱重工SRK388HENF挂式空调器，开机后不制冷，检查室外风机运行但压缩机不运行。
1．测量压缩机供电电压和阻值
如图5-66所示，制冷开机，使用万用表交流电压挡，测量室外机接线端子（1号端子为压缩机供电，2号端子为电源零线）上压缩机供电电压，正常值为电源电压交流220V左右，实测电压为交流218V，说明室内机主板已输出供电；使用万用表电阻挡测量1号和2号端子阻值（相当于测量压缩机公共端和运行绕组），正常阻值约为3Ω，实测结果为无穷大，大致说明压缩机运行绕组开路。
2．测量压缩机接线端子和过流保护器阻值

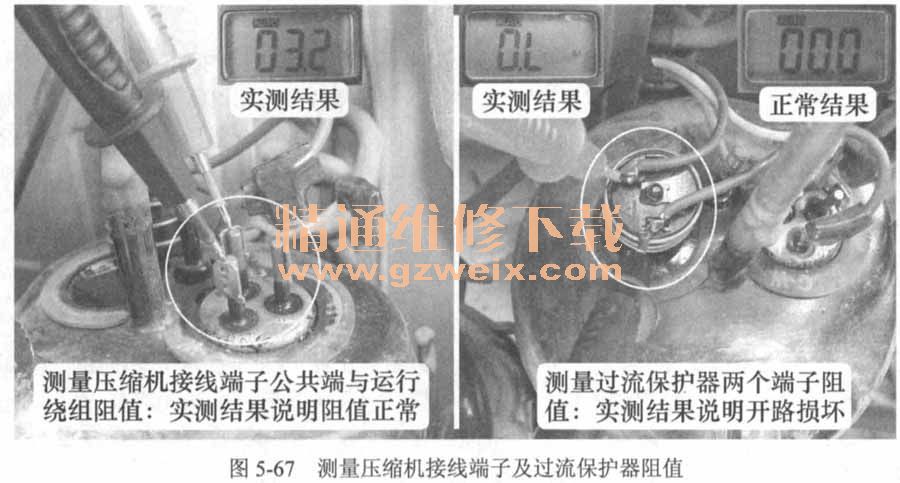

打开室外机外壳，用手摸压缩机外壳温度接近常温，排除内部温度开关断开保护故障。直接取下压缩机接线盖，如图5-67所示，使用万用表电阻挡分别测量3个接线端子之间阻值，实测结果正常，说明压缩机线圈正常；查看压缩机公共端接线端子串接有外置过流保护器，使用万用表电阻挡测量两个端子的阻值，正常时导通阻值为0Ω，而实测阻值为无穷大，说明外置过流保护器开路损坏。

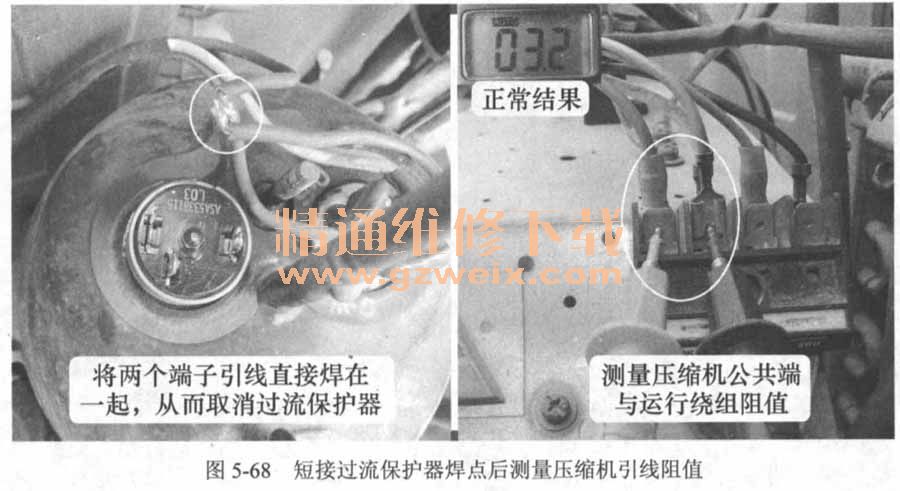

维修措施：正常维修应更换过流保护器，而维修时由于没有相同型号的过流保护器，因此决定取掉过流保护器不使用，如图5-68所示，将两个端子的引线焊点直接焊在一起，并用绝缘胶布包好，再次使用万用表电阻挡测量接线端子1号和2号端子阻值，已为正常的压缩机运行绕组阻值3.2Ω。
总结：外置过流保护器的作用是，当电流过大或压缩机外壳温度过高时断开，从而保护压缩机，多见于早期生产的空调器，目前大多数空调器的压缩机已取消了外置过流保护器。在维修中如果过流保护器开路损坏而暂时没有配件更换时，可用引线直接短接两端，开机后压缩机就能运行。
七、压缩机阀片窜气，空调器不制冷
故障说明：海信KFR-25GW挂式空调器，开机后不制冷，检查室外机压缩机与室外风机均运行。
1．测量运行压力和电流

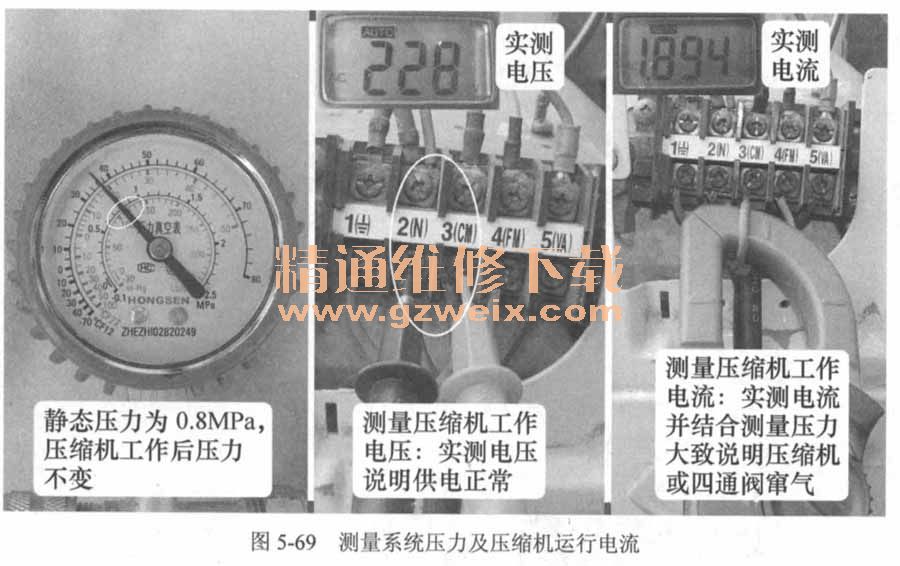

如图5-69所示，将压力表接在三通阀检修口上，测量静态压力约为0.8MPa；制冷开机，压缩机与室外风机均开始工作，但压力并未下降，一直保持在0.8MPa不变，取下二通阀和三通阀阀帽观察阀芯均全部打开，处于开启状态；使用万用表交流电压挡测量室外机2N与3CM端子（即压缩机工作电压）为交流228V，说明电压正常；使用万用表交流电流挡测量3CM引线电流（即压缩机工作电流），正常值约为4.5A，实测电流1.9A约等于正常值的一半；根据开机后压力不变、电流等于额定值的一半，大致说明压缩机或四通阀窜气。
2．检查压缩机运行情况

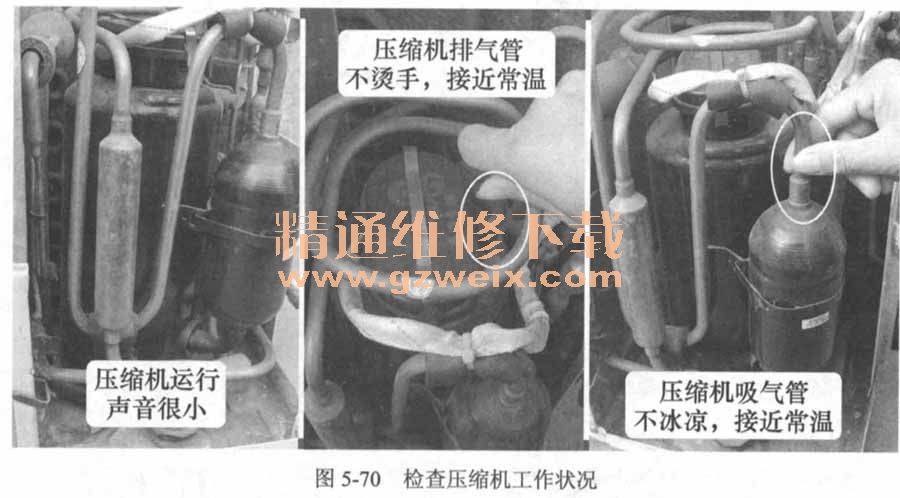

如图5-70所示，取下室外机外壳，压缩机工作声音很低；手摸压缩机排气管，温度不烫手等于常温，手摸压缩机吸气管，不冰凉且等于常温，由此大致判断为压缩机窜气。为准确判断，放掉制冷剂R22，使用焊枪取下压缩机的排气管与吸气管，并用手堵住压缩机的排气管，将压缩机通上电源，长时间运行手一直能按住，正常的压缩机吸气管一直在吸入空气，经压缩后手很快就会按不住，由此确定压缩机窜气。
维修措施：更换压缩机。
3．压缩机窜气与四通阀窜气的区别
本例是由于压缩机窜气引起不制冷的故障，在实际维修中，压缩机窜气与四通阀窜气有很多相似之处，如引起不制冷（热）、电流均低于额定值、制冷模式下压力均高于正常值等，但也有不同之处，具体如下。
（1）制冷模式下压力变化

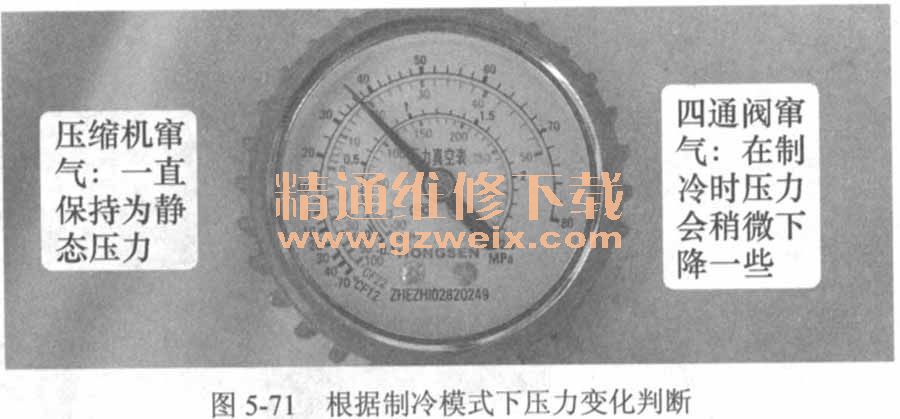

如图5-71所示，压缩机窜气时一直保持为静态压力，而四通阀窜气时压力会稍微下降一些，一般不会保持不变。
说明：制热模式下四通阀窜气时压力则稍微上升一些。
（2）压缩机运行声音
如图5-72所示，压缩机窜气时由于未做功因而声音很小；四通阀窜气时由于压缩机一直在做功，因此和正常工作时基本相同。
（3）排气管与吸气管温度

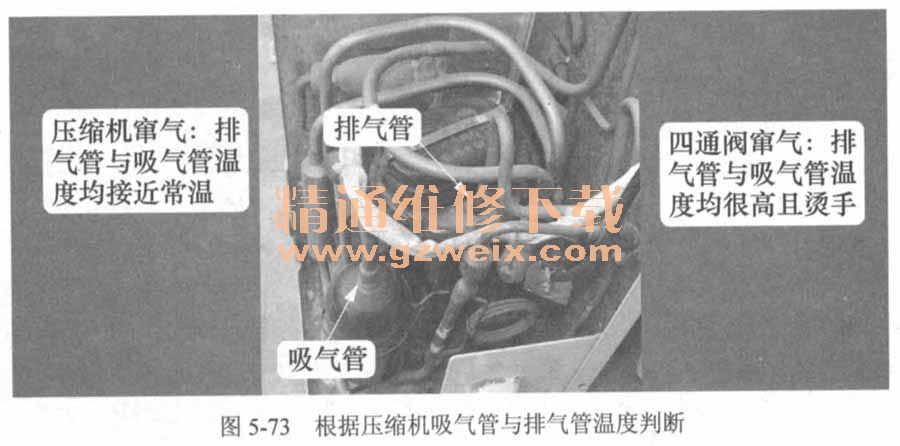

如图5-73所示，压缩机窜气时由于未做功不产生热量，因而排气管与吸气管温度均接近常温；四通阀窜气时压缩机排气管排出的高温高压气体经四通阀直接回到吸气管，因而排气管与吸气管温度均很高。
（4）储液瓶的气流声

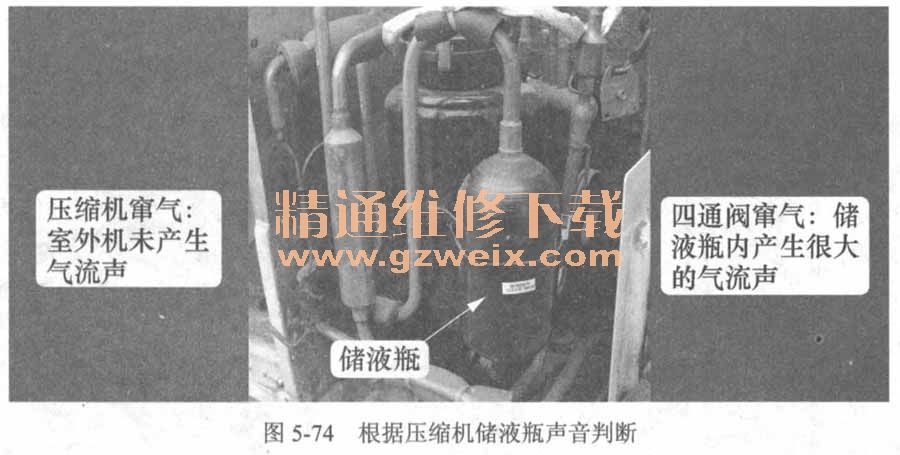

如图5-74所示，压缩机窜气时由于未做功，制冷系统的制冷剂并未循环，因而室外机没有产生气流声；四通阀窜气时压缩机排出的高温高压气体经四通阀直接回到吸气管，通常在储液瓶内产生很大的气流声，如果是柜式空调器，在很远的地方都能听见。
八、电机线圈开路，室外风机不运行

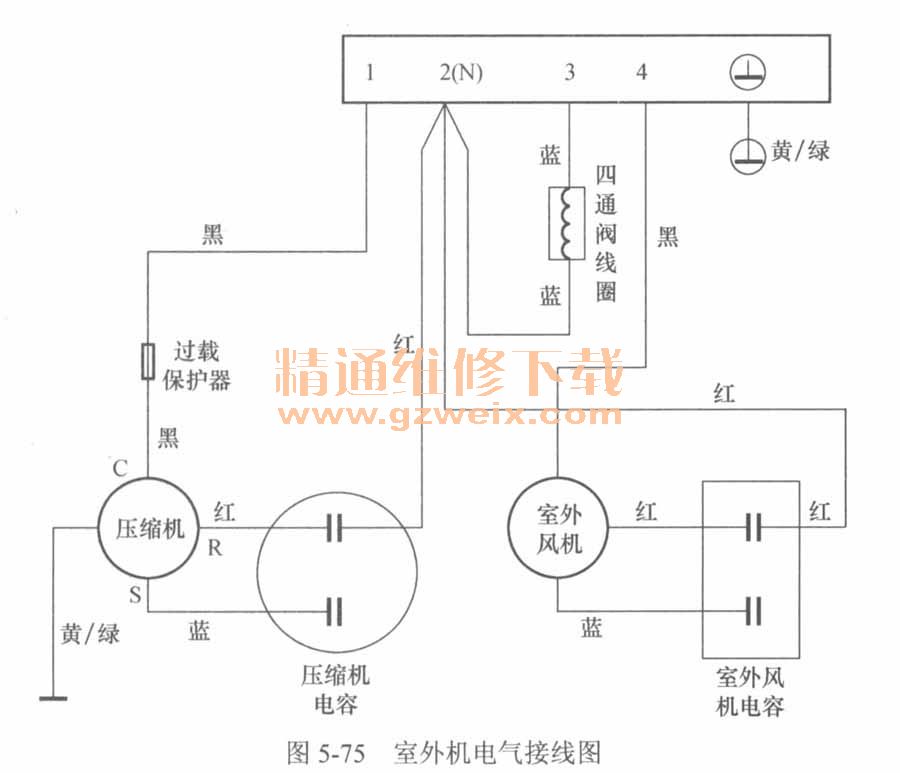

故障说明：美的KFR-26GW/I1Y空调器，制冷开机，刚开始制冷正常，随后效果逐渐变差，一段时间后不再制冷；到室外机检查，手摸冷凝器烫手，但室外风机一直不运行。图5-75所示为室外机电气接线图。
1．测量室外风机供电电压

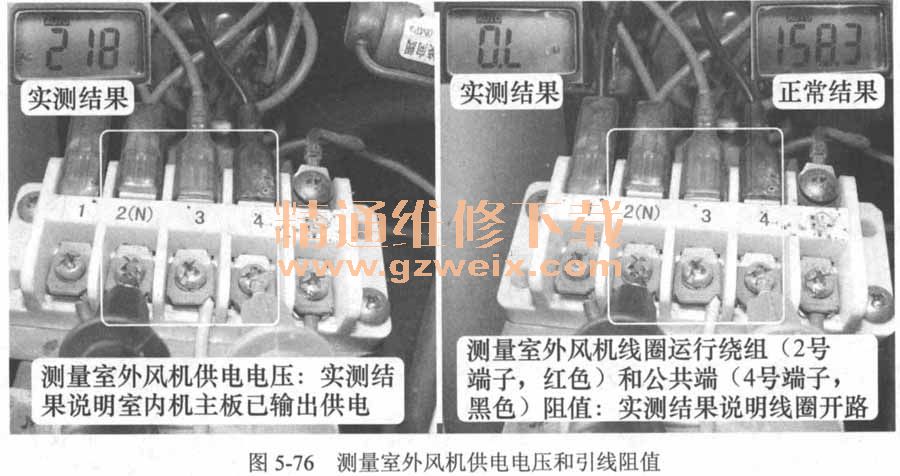

如图5-76所示，制冷开机，在室外机接线端子处，使用万用表交流电压挡，黑表笔接2N端子（电源零线），红表笔接4号端子（室外风机供电引线），测量电压，正常值等于电源电压交流220V，实测电压为交流218V，说明室内机主板已输出供电；断开空调器电源，使用万用表电阻挡，两支表笔仍然分别接2N端子（室外风机线圈运行绕组R，红色引线）和4号端子（室外风机线圈公共端C，黑色引线），测量阻值，正常阻值为200Ω左右，实测阻值为无穷大，大致说明室外风机线圈开路。
2．测量室外风机线圈阻值

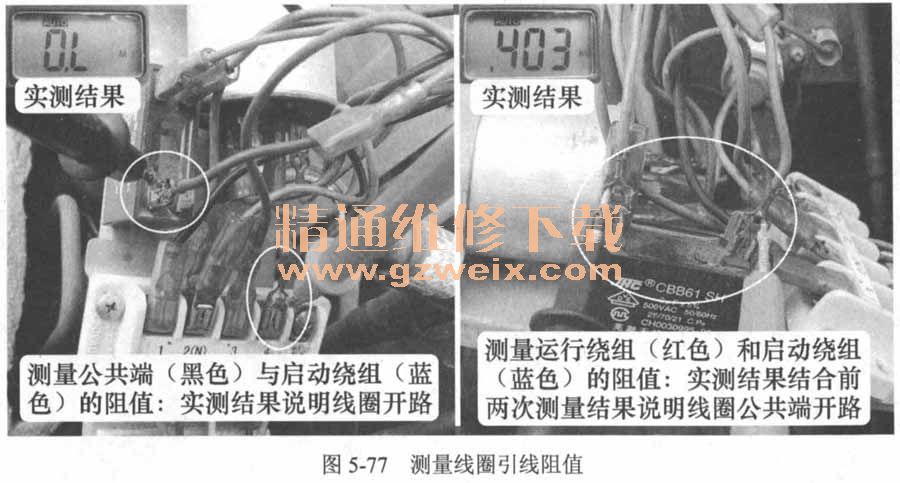

如图5-77所示，取下室外机外壳，依旧使用万用表电阻挡，两支表笔分别接4号端子和电容上引线（启动绕组S，蓝色引线），测量公共端与启动绕组的阻值，实测结果仍为无穷大；两支表笔分别接电容两个端子引线，测量运行绕组（红色）与启动绕组的阻值，实测结果为403Ω；根据3次测量结果可以确定室外风机线圈公共端开路。
3．测量温度保险

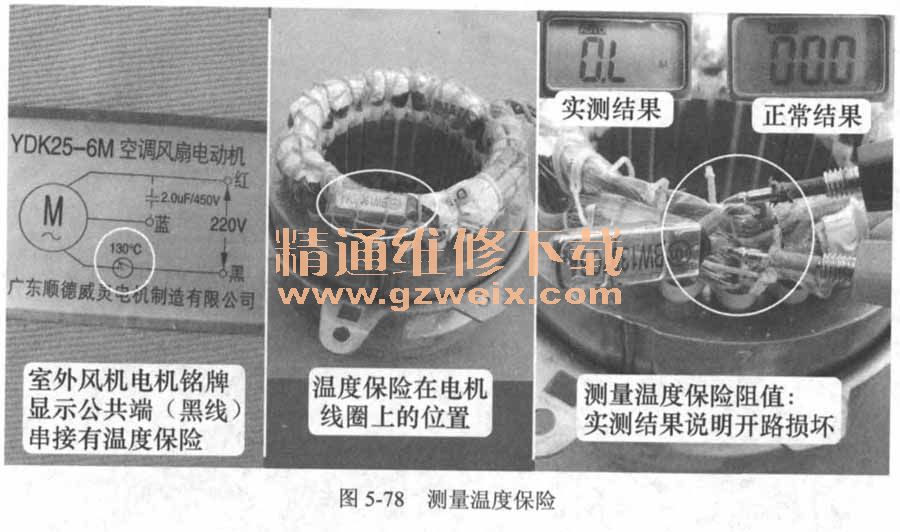

如图5-78所示，查看电机铭牌，观察到线圈公共端串接有温度保险（130 ℃），于是取下室外风机外壳，找到温度保险，剥开引线，使用万用表电阻挡测量开关两端，正常导通阻值为0Ω，实测结果为无穷大，说明温度保险已开路。

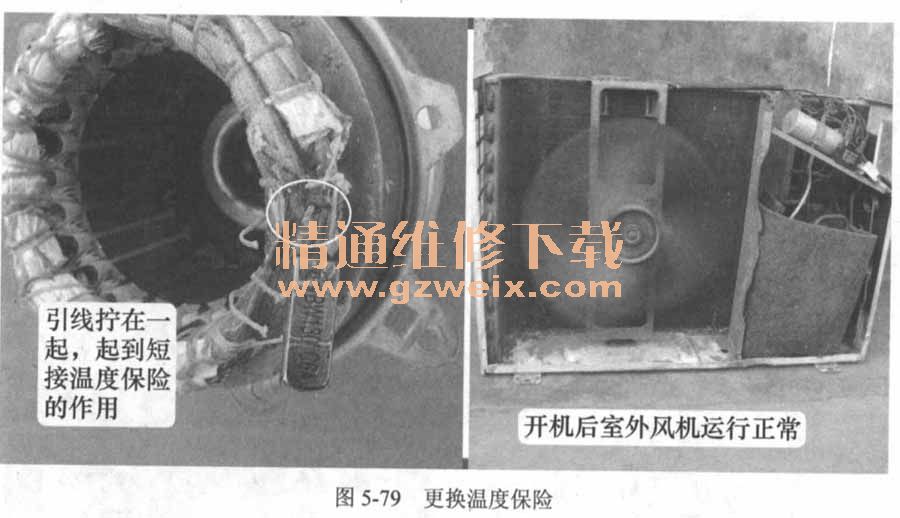

维修措施：由于暂时没有相同型号的温度保险更换，因而直接短接温度保险两个端子上的引线，如图5-79所示，开机后室外风机运行，制冷恢复正常。
总结：本例由于电机线圈串接的温度保险断开，室外风机不能运行，造成空调器不制冷的故障。本例中如果测量温度保险正常，则说明为线圈开路损坏，需要更换电机。
