详解电热、电动型小家电技术与检修
来源:本站整理  作者:佚名  2015-07-20 16:01:47



  (二)、暖风扇(机)

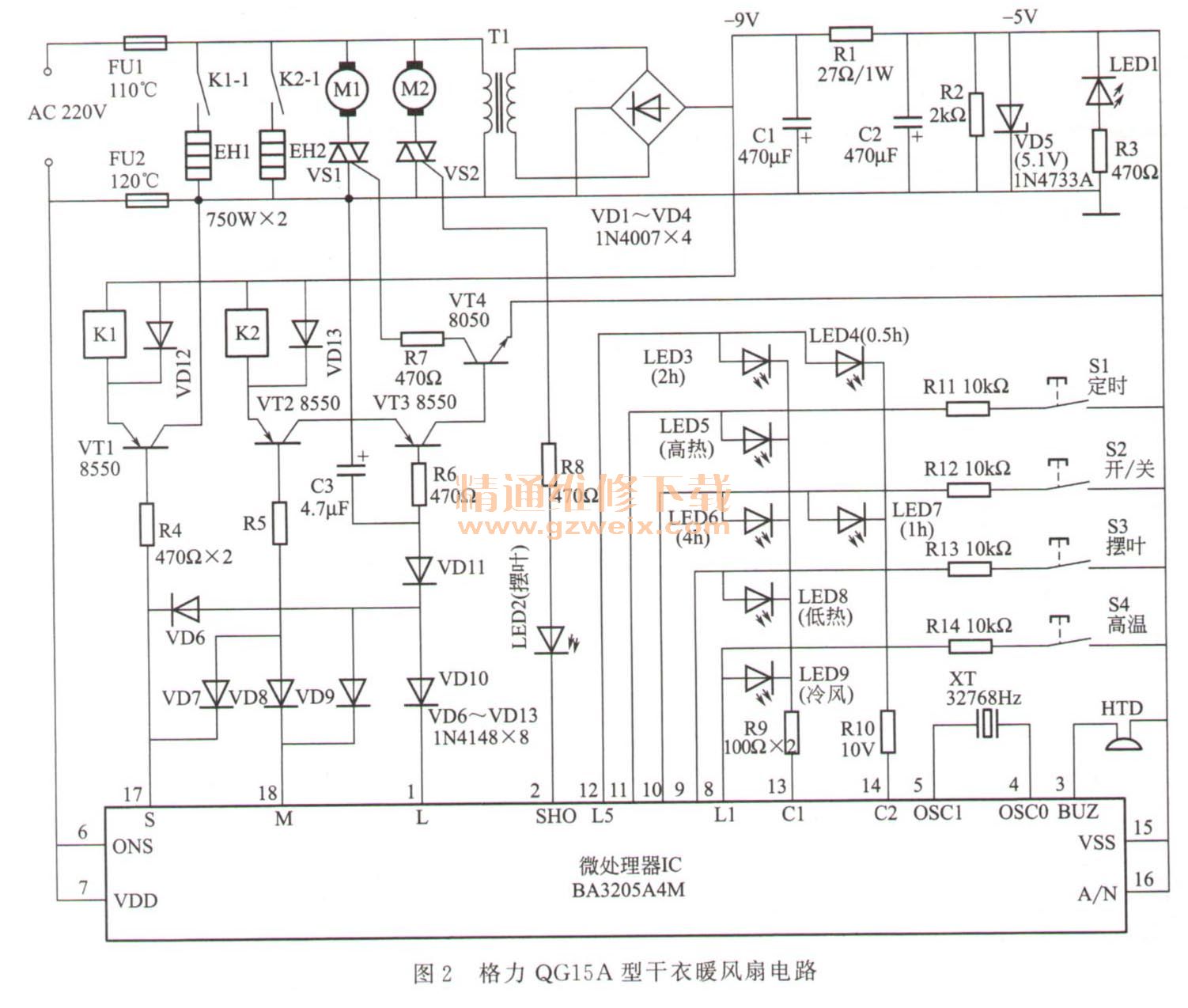

    下面以格力QG15 A型干衣暖风扇(机)为例介绍暖风扇常见故障的方法与技巧。该机电路由供电电路、微处理器电路、冷风电路、摆叶电机电路、低温电路、高温电路、过热保护电路构成,如图2所示。

    1,供电电路
    输人的市电电压通过熔断器FU1、 FU2分三路输出:第一路经继电器K1、 K2为加热器供电;第二路经双向晶闸管为风扇电机供电;第三路通过电源变压器T1降压输出9V左右的(与市电高低有关)交流电压。该电压经VD1 ~ VD4桥式整流,再经1l滤波产生一9V电压。一9V电压不仅为K1、 K2的线圈供电,而且通过RI限流、VD5稳压产生一5V直流电压。R2是限压电阻。
    一5V电压经C2滤波后,不仅为微处理器IC (BA3205A4M)、蜂鸣器供电,而且通过R3限流,为发光二极管LED1供电使它发光,表明电源电路已工作。
    【提示】由于该机采用负压供电方式,所以供电电压实际加到了IC的接地端,而它们的供电端接地。
    2.微处理器电路
    该机的微处理器电路以芯片BA3205为核心。
    (1)控制芯片的引脚功能控制芯片BA3205A4M的引脚功能如表1所示。

    (2)基本工作条件电路电源电路工作后,由它输出的一5V电压加到微处理器IC的接地端15脚,为它供电。IC得到供电后,它内部的振荡器与4、 5脚外接的晶振XT通过荡产生32768Hz的时钟信号。该信号经分频后协调各部位的工作,并作为IC输出各种控制信号的基准脉冲源。同时,IC内部的复位电路输出复位信号使它内部的存储器、寄存器等电路复位后开始工作。
    (3)功能操作电路功能操作电路以微处理器IC及外接的操作键S1-S4为核心构成。S2是开/关机键,按S2使IC的10脚输入低电平信号后,IC输出开机信号,控制该机进入开机状态。而在开机状态下,按S2键,IC会输出控制信号使该机停止工作。S1是定时键,在开机状态下,按S1使IC的11脚输人高电平信号后,可设置定时的时间长短,每按压一次S1键,定时时间会递增30min,最大定时时间为4h。S3是摆叶控制键,在开机状态下,按S3键,可控制摆叶电机运转。S4是温度调整键,在开机状态下,按该键可使IC的1、18、 17脚依次输出低电平控制信号,从而使该机工作在冷风、低温、高热状态。
    【提示】累计定时功能还受16脚电位的控制,只有16脚接地(输入-5V供电)后,累计定时功能才有效。
    (4)蜂鸣器电路微处理器IC工作后,IC的3脚输出蜂鸣器驱动信号,驱动蜂鸣器HTD鸣叫一声,表明该机进人待机状态。同样,在进行开机等功能操作时,IC的3脚也会输出驱动信号,驱动蜂鸣器HTD鸣叫一声,表明微处理器接收到操作信号。
    3.冷风电路
    该机的冷风电路由微处理器IC (BA3205A4M),主电机M1、双向晶闸管VS1,放大管VT3、 VT4等构成。
    需要该机工作在冷风模式时,微处理器IC的1脚输出驱动信号。该信号通过VD10、VD11、 R6使VT3导通,从它c极输出的电压使VT4导通,利用R7触发双向晶闸管VS1导通,为主电机M1供电,M1旋转,带动扇叶为室内吹冷风。
    4.摆叶电机电路
    该机摆叶电机电路由摆叶电机M2(采用的是交流同步电机)、微处理器IC (BA3205A4M)、摆叶控制键S3和双向晶闸管VS2等构成。
    按操作键S3使IC的9脚输入转叶操作信号,致使IC的2脚输出驱动信号。该信号不仅使摆叶指示灯LED2发光,表明该机的摆叶电机进人工作状态,而且通过R8触发双向晶闸管VS2导通,为摆叶电机M2供电,使摆叶电机运转,实现大角度、多方向送风。
    5.加热电路
    加热电路由微处理器IC (BA3205A4M),放大管VT2,继电器K1、 K2,加热器EH1、EH2,风扇电机M1等构成。
    (1)电机供电  需要该机工作在低温模式时,微处理器IC的2脚输出低电平电压,该电压一路通过VD9为电机M1的供电回路输出控制信号,使M1旋转;另一路通过VD8、 R5使VT2导通,为继电器K2的线圈供电,使K2内的触点K2-1吸合,接通加热器EH2的供电回路,使它开始加热。该模式下,由于仅加热器EH2工作,所以风扇吹出的热风温度较低。
    需要该机工作在高温模式时,IC的3脚输出低电平电压,该电压第一路通过VD6为电机M1的供电回路输出控制信号,使M1旋转;第二路通过VD7为EH2的供电回路输出控制信号,使EH2开始加热;第三路通过R4使VT1导通,为继电器K1的线圈供电,使K1内的触点K1-1吸合,接通加热器EH1的供电回路,使它开始加热。该模式下,由于加热器EH1、 EH2都加热,所以风扇吹出的热风温度最高。
    (2)过热保护当电机M1工作异常,导致加热器过热后,温度熔断器FU1、 FU2过热熔断,切断加热器的供电回路,加热器停止工作,以免加热器和其他部件过热损坏。
    6.常见故障检修
    (1)电机不转,电源指示灯不亮电机不转的故障原因:一是供电异常;二是电源电路异常;三是电机M1、 M2异常使熔断器FU1、 FU2过热熔断。
    首先,测量市电插座有无220V左右的交流电压,若没有,检修电源插座和线路;若正常,说明电风扇电路异常。拆开电风扇的外壳后,测熔断器FU1、 FU2是否开路,若开路,则检查风道是否堵塞,若是,清理即可;若不是,按下面的电机不转故障检修。若熔断器正常,说明电源电路异常。此时,测C1两端有无一9V电压,若有,检查R1、 VD5、 C2若没有,测变压器T1的初级绕组有无市电电压输人。若没有,检查电源线;若有,检查T1.
    【注意】变压器T1的初级绕组开路后,必须要检查VD1~VD4、 C1是否击穿,以免导致更换后的变压器再次损坏。
    (2)主电机不转,电源指示灯亮该故障的主要原因:一是5V电源异常;二是操作键S2异常;三是双向晶闸管VS1异常;四是主电机M1异常;五是微处理器IC异常。
    首先,察看指示灯LED9是否发光,若不发光,检查S2和IC;若发光,测主电机M1两端有无供电;若有,检查M1;若没有,检查供电电路。此时,测VT4的b、 e极间有无0. 7V电压,若有,检查VT4、 R7和VS1;若没有,测IC的1脚电位能否为低电平。若不能,检查IC;若能,检查VT3、 VD10、 VD1 1 、 C3。
    (3)摆叶电机不运转,其他正常该故障的主要故障原因:一是摆叶电机M2异常;二是双向晶闸管VS2异常;三是摆叶控制键S3异常;四是微处理器IC异常。
    首先,检查指示灯LED2是否发光,若是,检查VS2和电机M2;若LED2不发光,测微处理器IC的10脚有无控制信号输人。若没有,检查S3;若有,测IC的2脚有无低电平电压输出。若没有,检查IC;若有,检查LED2、 R8、 VS2 。
    【提示】主电机不转,会导致加热温度升高,引起温度熔断器FU1、 FU2熔断,最终产生不工作、电源指示灯不亮的故障。
    (4)通电后,主电机就高速运转该故障的主要故障原因,一是放大管VT3、 VT4的ce结击穿;二是双向晶闸管VS1击穿。通过在路测量就可以确认它们中间的哪个击穿。
    (5)低温模式时吹出的是冷风该故障的主要故障原因·:一是加热器EH2开路;二是继电器K2异常;三是放大管VT2异常。
    低温模式,由于风扇电机转,说明操作键和微处理器正常,因此故障就发生在加热器EH2或其供电电路上。首先,测EH2两端有无市电电压输人,若有,检查EH2;若没有,检查VT2、 K2。
    【提示】若VT1、 K1、 EH1组成的加热电路异常使EH1不发热,不仅会产生低温不加热故障,而且会产生高温加热期间温度低的故障。
