（二）、足疗养生机／足浴盆
    下面以溢泉YQ-3018型足疗养生机为例介绍足疗养生机／足浴盆故障的检修方法与技巧。该电路由电源电路、控制电路、加热电路、振动电路、冲浪电路等构成。
      1．电源电路
    该机的电源电路是以新型绿色电源模块Viper-12 （U1）为核心构成的并联型开关电源，

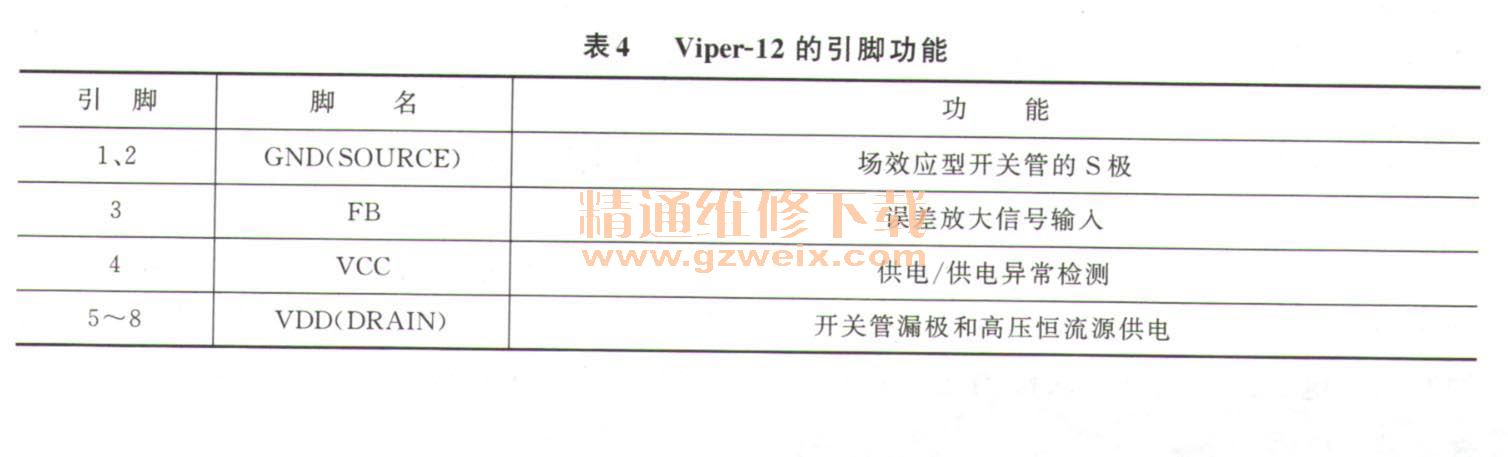

如图7所示。Viper-12的内部构成如图8所示，它的引脚功能如表4所示。

    【提示】部分设备采用Viper-12构成



的是串联型开关电源，所以它的1、 2脚并未直接接地，而是接在负载供电的续流二极管（整流管）的负极上，所以它的1、 2脚电位与负载供电是一样的，这样它的4脚电位较高。
    （1）市电输人与300V变换该机通上市电电压后，市电电压经负温度系数热敏电阻RT限流，不仅通过继电器为加热器、冲浪电机供电，而且利用熔断器FU输入到VD1-VD4构成的桥式整流器进行整流，再经C3滤波产生300V电压，为开关电源供电。
    （2）功率变换300V电压通过开关变压器T的初级绕组加到U1 （Viper-12）的5-8脚，不仅为它内部的开关管供电，而且通过高压电流源对4脚外接的滤波电容C2充电。当C2两端建立的电压达到14. 5V后，U1内的60kHz调制控制器等电路开始工作，由该电路产生的激励脉冲使开关管工作在开关状态。
    开关电源工作后，T的次级绕组输出的脉冲电压通过整流、滤波便获得直流电压。一路通过VD6整流、C2滤波产生电压并加到U1的4脚，取代启动电路为它供电；一路通过VD7整流，C7、 C9滤波产生9V电压，不仅为振动电机供电，而且为控制电路的温度取样电路供电；还有一路通过VD8整流，c氏C8滤波，产生5V电压，不仅为蜂鸣器供电，而且为继电器、微处理器电路供电。另外，5V和9V电压还参与稳压控制。
    为了防止U1内的开关管在截止瞬间被过高的反峰电压击穿，本电路在开关变压器T的初级绕组两端设置了R1、 VD5和C1组成的尖峰脉冲吸收回路。
    （3）稳压控制当市电电压升高或负载变轻引起开关电源输出电压升高时，滤波电容C9两端升高的电压通过R4为光电藕合器U2 （PC817 ）的1脚提供的电压升高。同时C6两端升高的电压经R7、 R6取样的电压超过2.5V，再经三端误差放大器U3 （T1431ILP）放大后，使U2的2脚电位下降，U2内的发光管因导通电压增大而发光加强，它内部受控的光敏管因受光加强而导通加强，从它4脚输出的电压升高。该电压被U13脚内部电路处理后，使开关管导通时间缩短，开关变压器T存储的能量下降，开关电源输出电压下降到正常值，反之，稳压控制过程相反。因此，通过该电路的控制确保开关电源输出电压的稳定。
    （4）欠压保护当C2漏电使vi的4脚在开机瞬间不能建立14. 5V以上的电压时， U1内部的电路不能启动；当VD6导通电阻大或T异常，为U1提供启动后的工作电压低于8V时，U1内的欠压保护电路动作，避免了开关管因激励不足而损坏。另外，U1还具有过压和过流保护电路。
    2．微处理器电路

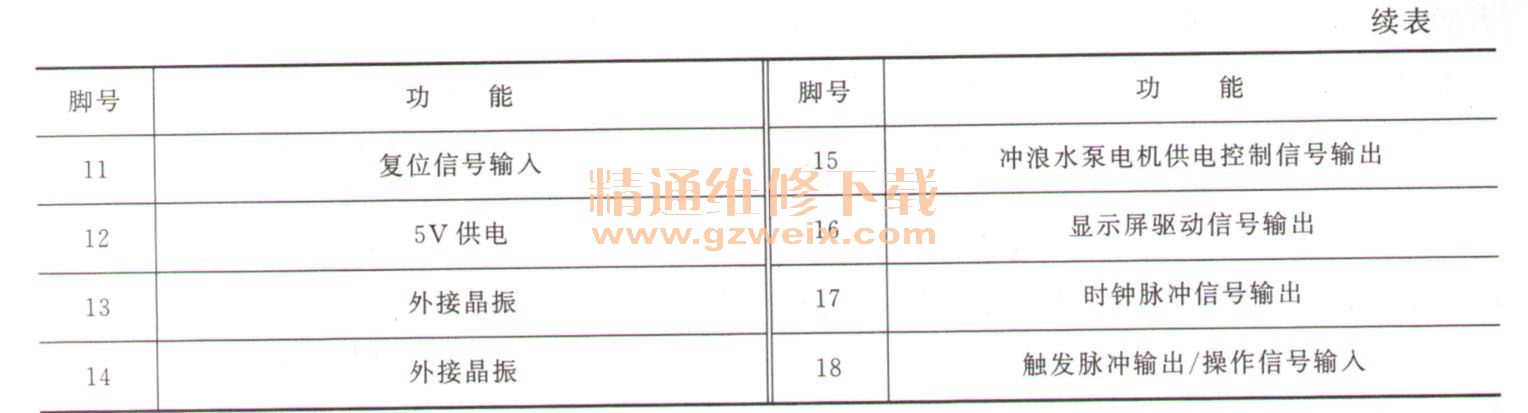

该机的微处理器电路以微处理器HT46R47/HT46C47 （U4）和移位寄存器74HC164为核心构成，如图9所示。

    （2）微处理器的工作条件5V电压经电容滤波后加到微处理器U4 （HT46R47）的供电端12脚为它供电。U4得到供电后，它内部的振荡器与13、 14脚外接的晶振XT通过振荡产生4MHz的时钟信号，该信号经分频后协调各部位的工作，并作为U4输出各种控制信号的基准脉冲源。同时，5V电压还作为复位信号加到U4的11脚，使它内部的存储器、寄存器等电路复位后开始工作。
    （3）操作显示电路操作、显示电路由微处理器U4、移相寄存器U5、数码显示屏、指示灯（发光二极管）、操作键构成。操作键通过连接器CON3与操作、显示电路连接，在图中未画出。
    微处理器U4工作后，从17脚输出的时钟脉冲通过R4加到U5的8脚，从18脚输出的触发脉冲经R3加到U5的1、 2脚，被U5内部电路处理后，从10～13脚输出键扫描脉冲。当操作键被按下后，产生的操作控制信号输入到U4的18脚和U5的1、 2脚，于是U4输出控制信号使该机进人用户需要的工作状态，同时U5输出相应的信号使指示灯发光或显示屏显示，显示该机的工作状态。
    （4）蜂鸣器电路微处理器U4的1脚是蜂鸣器驱动信号输出端。每次进行操作时，U4的1脚输出蜂鸣器驱动信号，该信号经R9限流，再经VT2倒相放大，驱动蜂鸣器Buzzer鸣叫一声，提醒用户该机已收到操作信号，并且此次控制有效。


    3．加热电路
    加热电路由微处理器U4、加热／冲浪键、加热器、继电器K1、温度传感器等构成。
    在开机状态下，并且水温较低时，按冲浪／加热键，被微处理器U4识别后，不仅控制加热指示灯发光，表明该机处于加热状态，而且从5脚输出高电平电压。该电压经CON2输人到功率板电路，利用R14限流，使驱动管VT3导通，继电器K1的线圈流过导通电流，它的常开触点闭合，为加热器供电，加热器开始发热，使水温逐渐升高。当水温达到设置值（42℃左右）时，温度传感器R1的阻值减小到设置值，5V电压经RI、 R2分压后升高到设置值，该电压被U4与内部存储器固化的电压／温度数据比较，判断温度达到要求后，控制5脚输出低电平信号，使VT3截止，K1的触点断开，加热器停止加热。同时，输出控制信号使加热指示灯熄灭。
    4．冲浪电路
    冲浪电路由微处理器U4、加热／冲浪键、冲浪水泵、单向晶闸管S3等构成。
    在水温达到要求时，按冲浪／加热键，被微处理器U4识别后，不仅控制冲浪指示灯发光，表明该机进入冲浪状态，同时控制15脚输出高电平控制电压。该电压经CON2输人到功率板，利用R12限流，使单向晶闸管S3导通，接通冲浪水泵电机的供电回路，冲浪水泵电机获得供电后开始运转，带动水泵产生冲浪效果，实现脚部的立体按摩。
    5．振动电路
    振动电路由微处理器U4、振动／远红外键、直流电机等构成。
    一当需要振动按摩功能时，按振动／远红外键，被微处理器U4识别后，·从2脚输出高电平控制电压，该电压经CON2输人到功率板，利用R8限流，使驱动管VT1导通，接通振动电机的供电回路，该电机获得供电后开始运转，带动机械对脚部进行振动按摩。
