三、洗碗机、足疗养生机／足浴盆分析与检修
    （一）、洗碗机

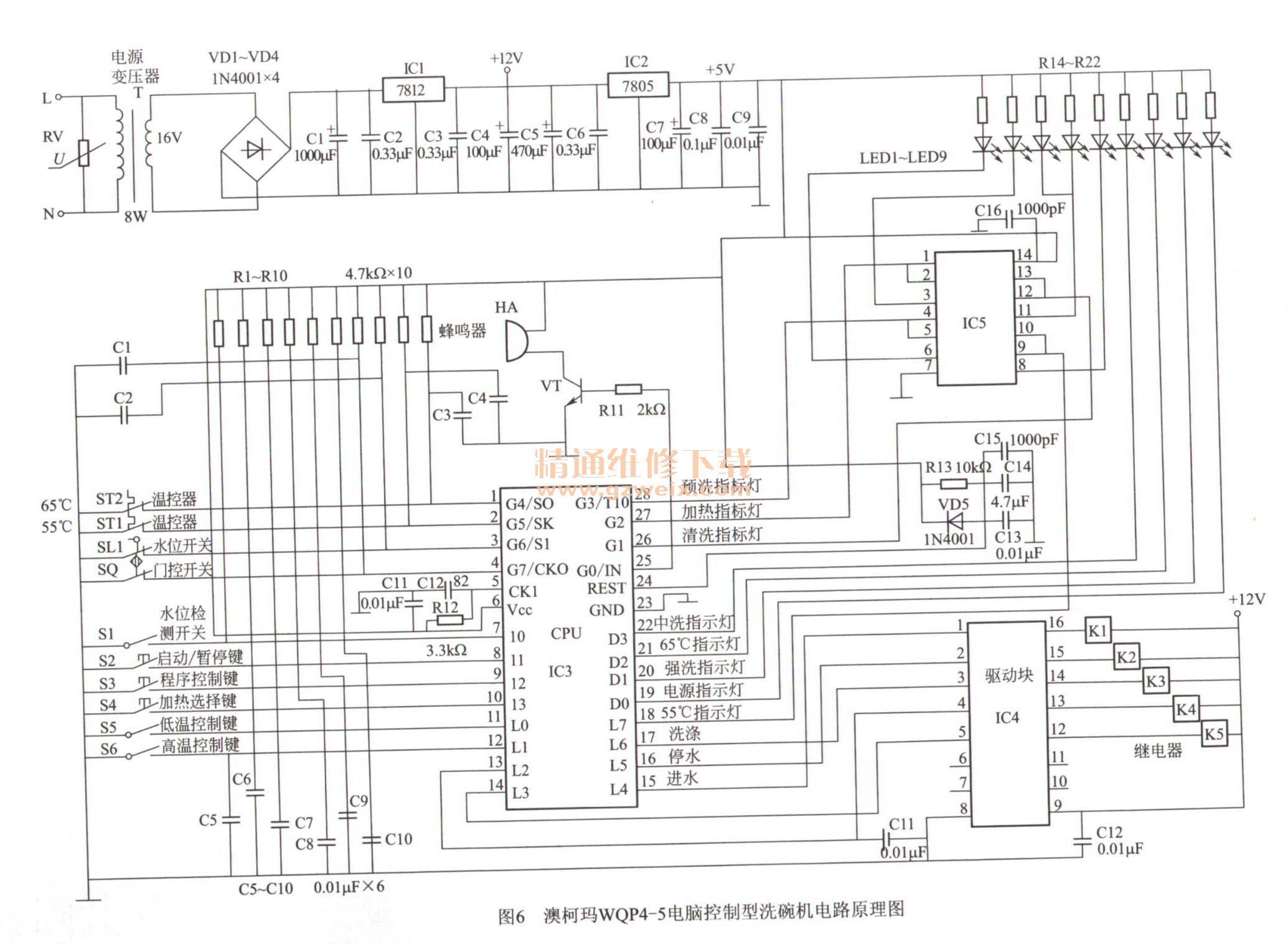

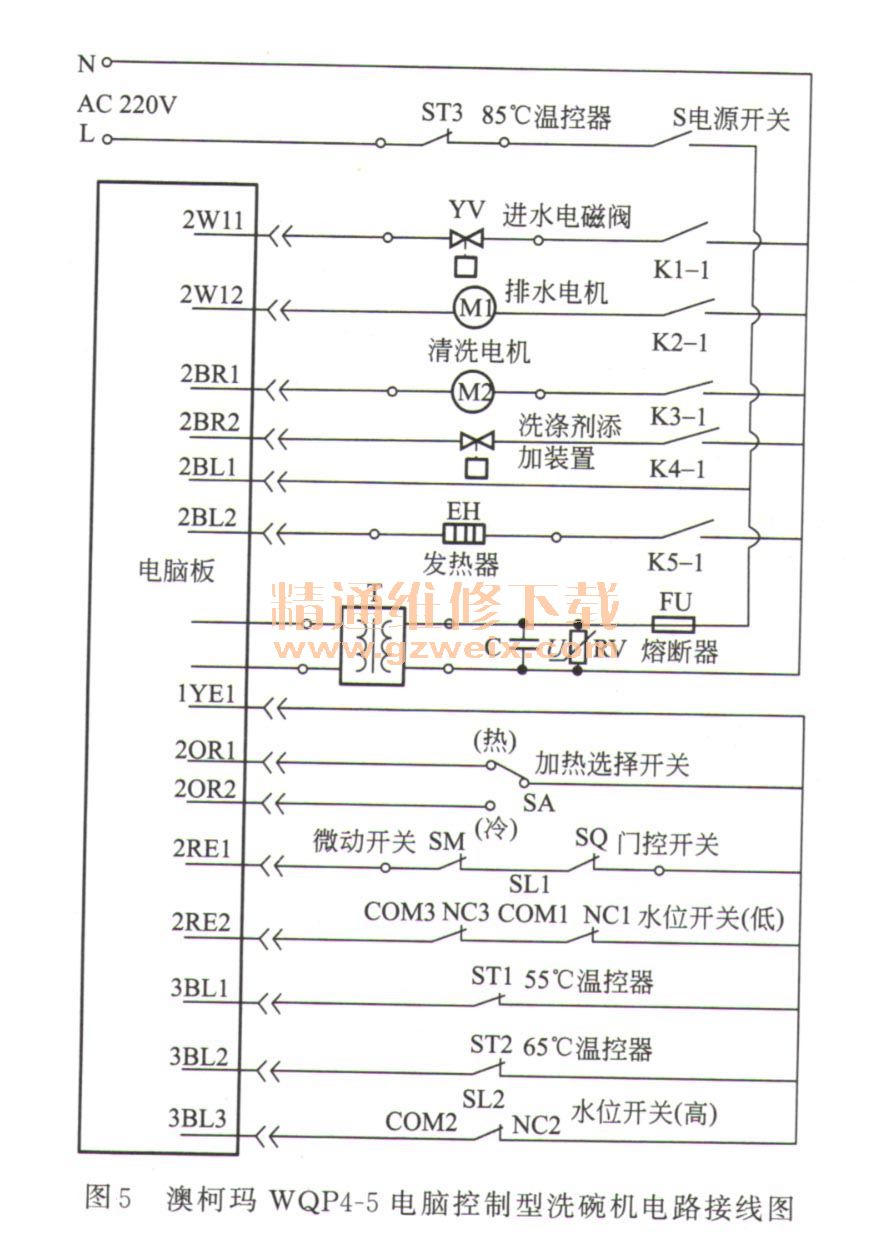

    下面以澳柯玛WQP4-5电脑控制型洗碗机为例来介绍洗碗机电路的原理与故障检修法。该机电路由电源电路、微处理器电路、进水电路、加热电路、洗涤电路、排水电路等构成。其电气接线图如图5所示，电路原理图如图6所示。



    1．电源电路
    电源电路由变压器T、稳压器IC1和IC2、过热保护器ST3构成，如图6所示。
    参见图5、图6，接通电源开关S后，市电电压通过过热保护器ST3、熔断器FU输人，利用C滤除市电内的高频杂波脉冲，再利用变压器T降压，得到16V左右（与市电电压高低有关）的交流电压。该电压通过VD1～VD4桥式整流，C1、 C2滤波产生18V左右的直流电压，再经三端稳压器IC1稳压输出12V电压。该电压通过C3～C5滤波后不仅为继电器K 1～K5和驱动块IC4供电，而且通过IC2稳压输出5V电压，再经C7～C9滤波后，为微处理器等电路供电。
    市电输人回路的RV是压敏电阻，它的作用是防止市电电压过高损坏变压器T等器件。市电升高或有雷电窜人，使RV两端的峰值电压达到470V时它击穿，使熔断器过流熔断，切断市电输入回路，避免了负载元件过压损坏，实现市电过压和防雷电保护。
    2．微处理器电路
    微处理器电路由微处理器IC3、控制键、指示灯、蜂鸣器等构成，如图6所示。
    （1）微处理器的引脚功能微处理器IC3的引脚功能如表3所示。

    （2）基本工作条件电路电源电路工作后，由其输出的5V电压经电容C11滤波，不仅加到微处理器IC3的供电端6脚，为它供电，而且通过R13、 C13～ C15构成的复位电路为IC3的24脚提供复位信号，使IC3内的存储器、寄存器等电路复位后开始工作。同时，IC3内的振荡器与5脚外接的定时元件R12、 C12振荡产生时钟信号。该信号经分频后协调部位的工作，并作为IC3输出各种控制信号的基准脉冲源。
    IC3工作后，控制19脚输出低电平控制信号，使指示灯LED9发光，表明该机进人待机状态。
    （3）操作电路IC3的1-4脚、7～12脚是传感器和操作键信号输入端。当1～4、 7～12脚输人操作信号，被它识别后输出控制信号，使该机进人用户需要的工作状态。同时，控制18～22脚、26～28脚输出指示灯控制信号，表明该机处于的工作状态。有的信号可直接驱动指示灯发光，而有的信号通过IC5放大后才能驱动指示灯发光。
    （4）蜂鸣器电路该电路由微处理器IC3、放大管VT和蜂鸣器HA构成。
    IC3的25脚是蜂鸣器驱动信号输出端。每次进行操作时，它的25脚输出的蜂鸣器驱动信号通过R11限流，再经VT倒相放大，驱动蜂鸣器HA鸣叫，提醒用户该机已收到操作信号，并且此次控制有效。
    3.进水电路
    进水电路由微处理器ION驱动块IC4、继电器K1、水位开关（水位传感器）、进水电磁阀、门开关、操作开关、过热保护器ST3等构成。电路见图6、图5.
    插好电源和水源，根据需要在洗涤剂盒内添加适量的洗涤剂，再关好机门，门开关SQ的触点受压闭合，使微处理器IC3的4脚电位变为低电平，被IC3识别后，控制该机进人自动控制程序。由于桶内无水，所以水位开关SL1的触点断开，SL2的触点接通。SL2的触点接通后，使IC3的3脚电位为低电平，被IC3识别后它的15脚输出高电平控制信号。该信号经IC4内的非门倒相放大后，为继电器K1的线圈供电，使K1内的触点K1-1闭合，通进水电磁阀YV线圈的供电回路，YV线圈产生的磁场使阀芯动作，将进水口打开，自来
水通过YV流人桶内。随着注水的不断进行，桶内的水位逐渐升高，当水位到达需要值后，SL1的触点闭合、SL2的触点断开。SL2的触点断开后，IC3的3脚电位变为高电平，IC3的15脚输出低电平控制信号，通过IC4倒相放大后，使K1的触点K1-1断开，切断YV的线圈的供电回路，使它的进水口关闭，注水结束。
    4．洗涤电路
    洗涤电路由微处理器IC3、水位开关、加热器、清洗电机、继电器、驱动块IC4、操作键、洗涤剂添加电磁阀、温控器、指示灯等构成。电路见图6、图5 。
    注水结束后，不仅使IC3的3脚电位为高电平，而且由于低水位开关SL1的触点闭合，使IC3的7脚电位为低电平，进入待机状态。当按下启动／暂停键，为IC3的8脚输人一个低电平的键控信号时，IC3的13、 14脚输出高电平控制信号。13、 14脚输出的信号通过IC4内的非门倒相放大后，为继电器K5、 K4的线圈供电，使它们的触点K5-1、 K4-1闭合。K4-1闭合后，洗涤剂电磁阀获得供电，向水内注人适量的洗涤剂，随后IC3的13脚输出低电平控信号，切断K4线圈的供电回路，使洗涤剂电磁阀关闭；K5-1闭合后，接通加热器EH的供回路，开始对桶内的水进行加热。加热期间，IC3的27脚输出加热指示灯控制信号，使加热指示灯发光，表明该机工作在加热状态。水温随着不断加热而逐渐升高，当水温达到55℃后温控器ST1的触点断开。此时若低温控制开关接通，使IC3的11脚电位为低电平，则IC1的脚输出低电平控制信号，通过IC4倒相放大后，不再为K5的线圈供电，它的触点K5-1断开，加热器EH停止加热。随后IC3的17脚输出高电平控制信号，通过IC4内的非门倒相放大，为继电器K3的线圈供电，使它的触点K3-1吸合，为清洗电机供电，清洗电机开始运转，使混有洗涤剂的热水沿空心轴进人喷臂，通过喷嘴开始喷水。喷臂在喷水的反作用力作用下开始旋转，水流全方位地喷到餐具上，将它们表面上的污物冲掉。洗涤结束后，IC3的16脚输出高电平控制信号，经IC4内的非门倒相放大后，为K2的线圈供电，使触点K2-1接通，为排水泵电机供电，电机旋转，带动排水泵打开阀门，将污水排出。
      当水位下降到SL1的检测点后SL1的触点断开，使IC3的7脚电位变为高电平，IC1的 15脚再次输出高电平电压，控制K1为进水电磁阀供电，使进水电磁阀再次注水。水位达到要求后，IC1的17脚再次输出高电平电压，控制K3为清洗电机供电，再次进行洗涤。达到洗涤时间，再次排水。最后执行冲洗、排水10s、进水10s、排水40s。
      5．过热保护电路
      过热保护功能由温控器（过热保护器）ST3完成。电路见图5.
      当程控器的触点短路导致加热器加热温度异常升高，且温度达到85℃时，ST3的触点断开，切断市电输人，加热器EH停止工作，以免EH等器件过热损坏，实现过热保护。
      6．常见故障检修
      （1）不工作、电源指示灯不亮该故障的主要故障原因：一是供电线路异常；二是电源电路异常；三是微处理器电路异常。
      首先，测市电插座有无220V左右的交流电压，若没有或电压低，检查电源线和电源插座；若插座电压正常，用电阻挡测量洗碗机电源插头两端阻值，若阻值为无穷大，说明电源线、熔断器FU、电源开关S1、温控器ST3异常或电源变压器的初级绕组开路。拆开外壳后，测FU是否开路，若 FU开路，应检查压敏电阻RV和滤波电容C是否击穿，一若击穿，更换即可排除故障；若它们正常，检查电机和加热器EH。若FU正常，在路测量电源线、ST3、电源开关S或变压器T的初级绕组的阻值，就可以确认哪个元器件损坏。若测量电源插头的阻值正常，说明电源电路或微处理器电路异常。此时，测C4两端有无5V电压，若有，查微处理器电路；若没有，测C4两端有无12V电压。若有，查C7～C9、 IC5和负载；若C4两端无电压，查C1两端电压是否正常。若正常，检查C3～C7、 IC4；若不正常，查变压器T、 VD1-VD4、 C1。确认故障发生在微处理器电路时，首先，要检查微处理器IC3供电是否正常，若不正常，查线路；若正常。检查按键开关和是否正常。不正常，更换即可；若正常，查C11、 C12～C15、 R12、 R13、 VD5是否正常。若不正常，更换即可排除故障；若正常，查微处理器IC3.
    【注意】变压器T的初级绕组开路后，必须要检查整流管VD1～VD4 、滤波电容C1、C2是否击穿，以免更换后的变压器再次损坏。
    （2）不进水，电源指示灯亮该故障的主要原因：一是供电线路异常；二是门开关SQ异常；三是微动开关SM异常；四是水位开关异常；五是继电器K1异常；六是进水电磁阀YV异常；七是驱动块IC4异常；八是微处理器IC3异常。
    首先，测进水电磁阀YV两端有无220V市电电压，若有，说明YV异常，需要更换或维修；·若没有电压，说明供电电路及其控制电路异常。首先，测IC4的16脚电位是否为低电平，若是，查继电器K1；若为高电平，测IC3的15脚有无高电平电压输出。若有，检查IC4；若没有，在路检查门开关SQ、微动开关SM、水位开关SLI是否正常。若不正常，更换即可排除故障；若正常，检查IC3。
    【提示】水位开关、继电器K1、驱动块IC4异常还会产生进水不止的故障。
    （3）进水正常，不加热该故障的主要原因：一是启动／暂停键、加热选择键异常；二是驱动块IC4异常；三是继电器K5异常；四是加热器EH异常；五是温控器异常；六是高水位开关异常。
    首先，测加热器EH两端有无220V市电电压，若有，说明EH异常，需要更换或维修；若没有电压，说明供电电路及其控制电路异常。首先，测IC4的12脚电位是否为低电平，若是，查继电器K5；若为高电平，测IC3的13脚有无高电平电压输出。若有，检查IC4；若没有，检查操作键、高水位开关和温控器是否正常。若不正常，维修或更换；若正常，查IC3 。
    【提示】以上元件异常还会产生加热不正常的故障。
    （4）加热正常，不洗涤该故障的主要原因：一是驱动块IC4异常；二是继电器K3异常；三是洗涤电机M2异常；四是微处理器IC3异常。
    首先，测电机M2两端有无220V市电电压，若有，说明需要更换或维修M2;若没有电压，说明供电电路及其控制电路异常。首先，测IC4的14脚电位是否为低电平，若是，检查继电器K3；若为高电平，测IC3的17脚有无高电平电压输出。若有，检查IC4；若没有，检查IC3 。
    （5）不能排水该故障的主要原因：一是继电器K2异常；二是驱动块IC4异常；三是排水电机Ml异常；四是微处理器IC3异常。
    首先，测排水电机 M1两端有无220V市电电压，若有，说明需要更换或维修M1;若没有电压，说明供电电路及其控制电路异常。此时，测IC4的15脚电位是否为低电平，若是，检查继电器K2；若为高电平，测IC3的16脚有无高电平电压输出。若有，检查IC4;若没有，检查IC3。
