薄膜电容是以金属箔当电极，将其和聚乙酷、聚丙烯、聚苯乙烯或聚碳酸醋等塑料薄膜重叠后，卷绕成圆筒状或近似矩形状的电容，如图1所示。根据塑料薄膜的种类又分为聚乙醋电容、聚丙烯电容、聚苯乙烯电容、聚碳酸电容等几大类，其具休特性与用途见表1。



    薄膜电容无极性，绝缘阻抗很高，频率特性优异（频率响应宽广），而且介质损失小，现已广泛用于彩电、音响、电机与工业电器产品中，下面重点介绍使用较为广泛的CBB、CL系列薄膜电容。
     一、CBB系列电容特点

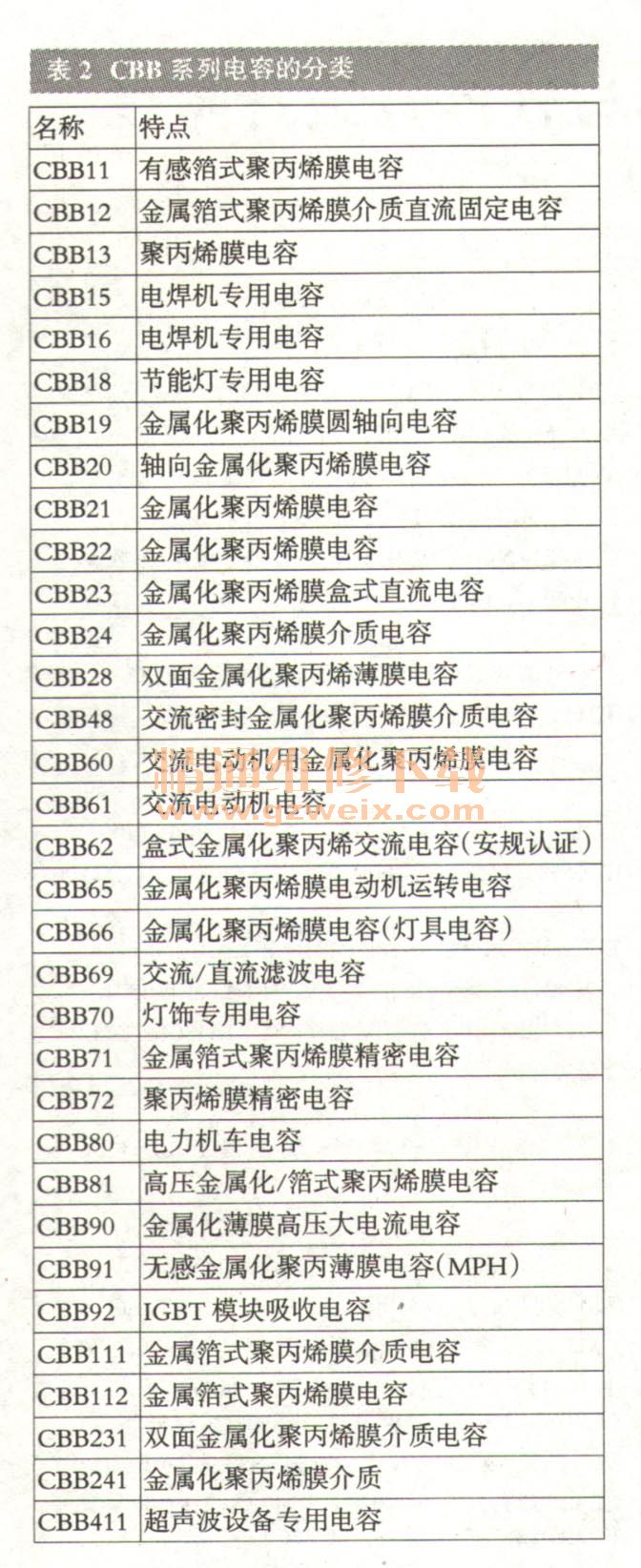

    CBB是聚丙烯电容的简称，常见电容量为1000PF-10μF，常见额定电压为63V-2000V。该类电容具有优良的高频绝缘性能，电容量与损耗在很大频率范围内与频率无关，且随温度变化很小，而介电强度随温度升高而有所增加，这是其他介质材料难以具备的。CBB系列电容根据内部结构与用途可分为多种类型，具体情况见表2。

    1.CBB11型有感箔式聚丙烯膜电容
    CBB11型电容外形如图2所示。
    主要特点：具有优异的频率和温度特性，体积小，重量轻，适用于定时、振荡电路。
    主要参数：使用温度为－40℃～＋85℃，额定电压为50V、63V、100V，电容量范围是0.001 μF～0.1μF，电容量偏差是±2%（G）、15%（J）、±10%（K），损耗角正切值不大于0.001（1kHz，20℃）。
    提示：（1）电容在工作过程因发热要消耗一部分能量，这部分能量叫做电容的损耗。电容的损耗来自介质损耗与金属损耗两方面：介质损耗是指介质漏电流引起的电导损耗，以及介质极化引起的极化损耗；金属损耗包括金属极板与引出线接触电胆产生的损耗、金属极板电扭产生的损耗、引出线电阻产生的损耗。金属损耗随频率和温度的增高而增大。
（2）由于电容存在损耗，则加在电容器的电压与电流之间的夹角（相位角）不是理想的90°，而是偏离了一个角度，这个角度就称为电容的损耗角。习惯上用领耗角正切值表示电容的损耗，其值等于电容浦耗的无功功率与总功率的比值。

    2.CBB 12型金属箔式聚丙烯膜介质直流固定电容
    CBB12型电容外形如图3所示。

    主要特点：具有优异的频率和温度特性，高频损耗很小，广泛用于高频大电流的直流电路中，如CRT彩电的S校正电路。
    主要参数：使用温度为－40℃～＋70℃，额定电压为100V、160V、200V、250V、400V、630V，电容量范围是0.001 μF-0.68μF，电容量偏差是±12%（G）、 ±15%（J）、±110%（K），损耗角正切值不大于0.001 （1kHz、20℃）。

    3.CBB13型无感聚丙薄膜电容（PPN ）
    CBB13型电容又称无感电容，它是以聚丙膜为介质，铝梢为电极，采用无感卷绕，环氧树脂包封，外形如图4所示。

    主要特点：高频损耗小，过电流能力强，绝缘电阻高，寿命长，温度特性稳定，广泛用于节能灯、镇流器、彩电及电子仪器等高频、直流、交流和大电流脉动电路中。
    主要参数：使用温度为－40℃～＋70℃，额定电压为100V、200/250V、400V、630V、1000V，电容量范围是0.001μF～1μF，电容量偏差是±5%（J）、 ±10%（K）、±20%（M）、损耗角正切值不大于0.0008（1kHz，20℃）。

      4.CBB15、CBB16（TBXS ）型电焊机专用电容
    CBB15、CBB16型电容内部采用无感式特殊结构，外用阻燃塑壳或高温胶带包裹，并用环氧树脂密封，外形如图5所示。

    主要特点：流过载功能强，寄生电感极小，电压爬压率快，适用于逆变电源、不间断电源、开关电源或高频焊机等对电容量要求较高的谐振电路中。
    主要参数：使用温度为－40℃～＋85℃，额定电压为AC500V、卑一臀量有4μF、6μF、 8μF、10μF、12μF、15μF、18μF、20μF，电容量偏差是±5%，损耗角正切值不大于0.001（10kHz，20℃）。

    5.CBB18型节能灯专用电容

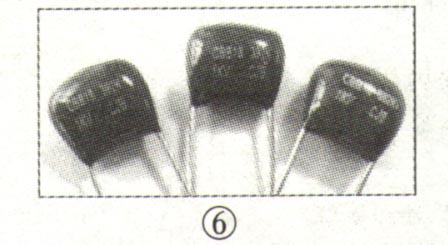

  CBB18型电容内部采用金属花聚丙烯薄膜卷绕而成的无感式结构，外部采用特殊的喷金及包封工艺，外形如图6所示。

    主要特点：绝缘电阻高、容童稳定、频率特性好、可反复充放电，现广泛用于节能灯、摩托车、热水器等点火电路中。
    主要参数：额定电压为AC1000V，容量范围为0.001μF～0.01μF。

    6.CBB19型金属化聚丙烯膜圈轴向电容
    CBB19型电容以金属化聚丙烯膜作为介质和电极，用阻然胶带外包和环氧树脂密封，外形如图7所不。

    主要特点：电性能优良，可靠性好，耐温高，体积小，容量大，并具有良好的自愈性能，现广泛用于仪器、仪表、家用电器等交、直流电路中，如音响系统分频线路。
    主要参数：使用温度为－55℃～＋100℃，额定电压为250V、400V、630V、1000V、1250V，电容量范围是0.1μF～15μF，电容量偏差是±15%（J）、±10％ （K） ，损耗角正切值不大于0.002（1kHz、 20℃）。
