7．洗涤剂盒的拆装

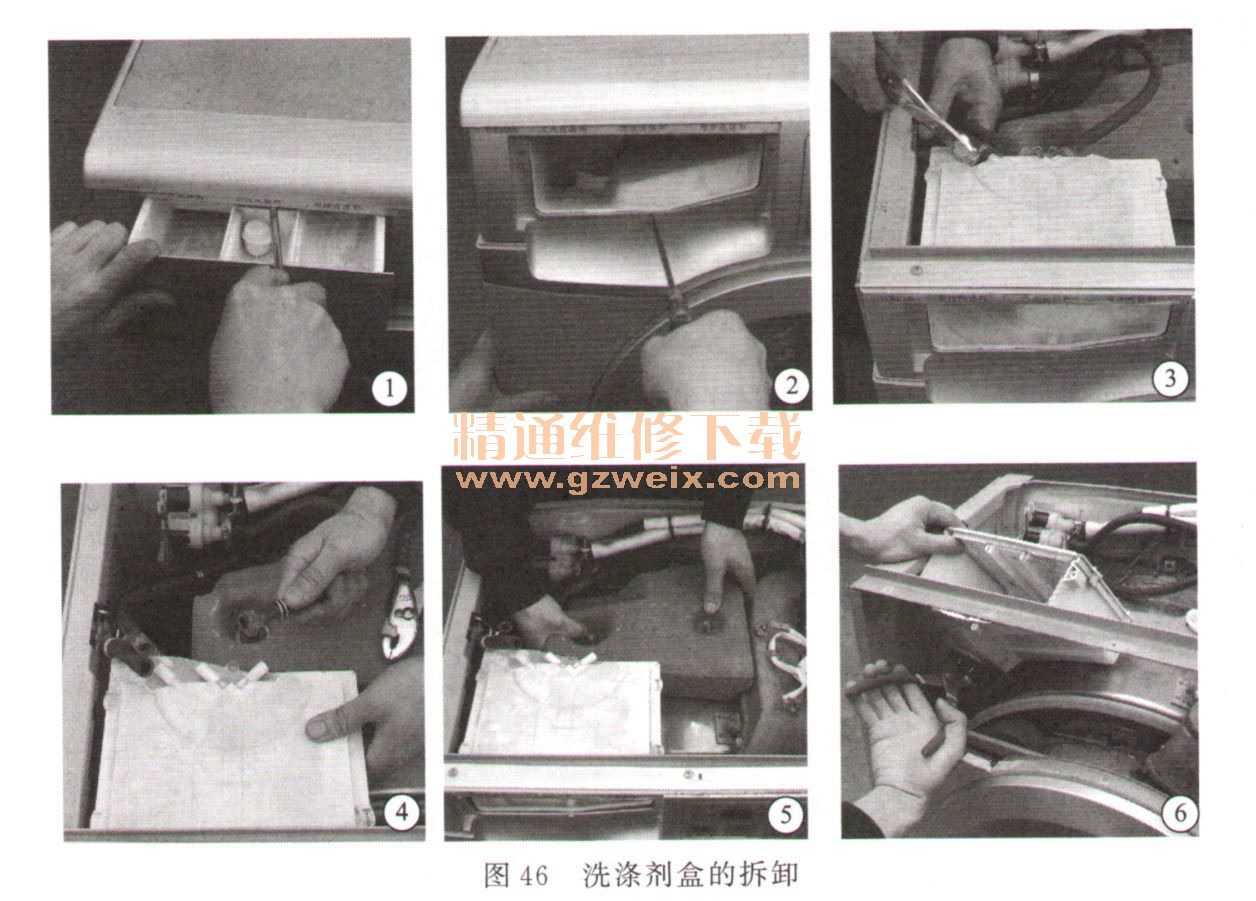

    拆卸时，第一步，尽量向外拉出洗涤剂盒抽屉（洗涤剂盛载盘），压住抽屉内的卡爪，取出抽屉，如图46①所示；第二步，拆掉固定洗涤剂盒的三颗螺钉，如图46②所示；第三步，拆下洗衣机的上盖后，用鱼尾钳将固定内进水管的钢丝搭扣解开，如图46③所示；第四步，从洗涤剂盒上拆下内进水管，如图46④所示；第五步，取下上配重块，如图46⑤所示；第六步，拆下操作板后，用鱼尾钳将固定回旋进水管的钢丝搭扣解开，取下回旋进水管后，就可将洗涤剂盒拆出来，如图46⑥所示。

    安装洗涤剂盒时，第一步，将外筒上的回旋进水管套上一个钢丝搭扣后，装到洗涤盒的管接头上，然后将洗涤剂盒从外箱体内安装到操作盘上，将洗涤剂盒前面的下边缘卡到操作盘方框的下边缘上，再用螺丝刀将洗涤剂盒固定在外箱体上；第二步，将内进水管和回气管各套上一个钢丝搭扣后，将内进水管、回旋进水管套在洗涤剂盒的管接头上；第三步，把洗涤剂盒抽屉推入即可。
    8．回旋进水管的拆装

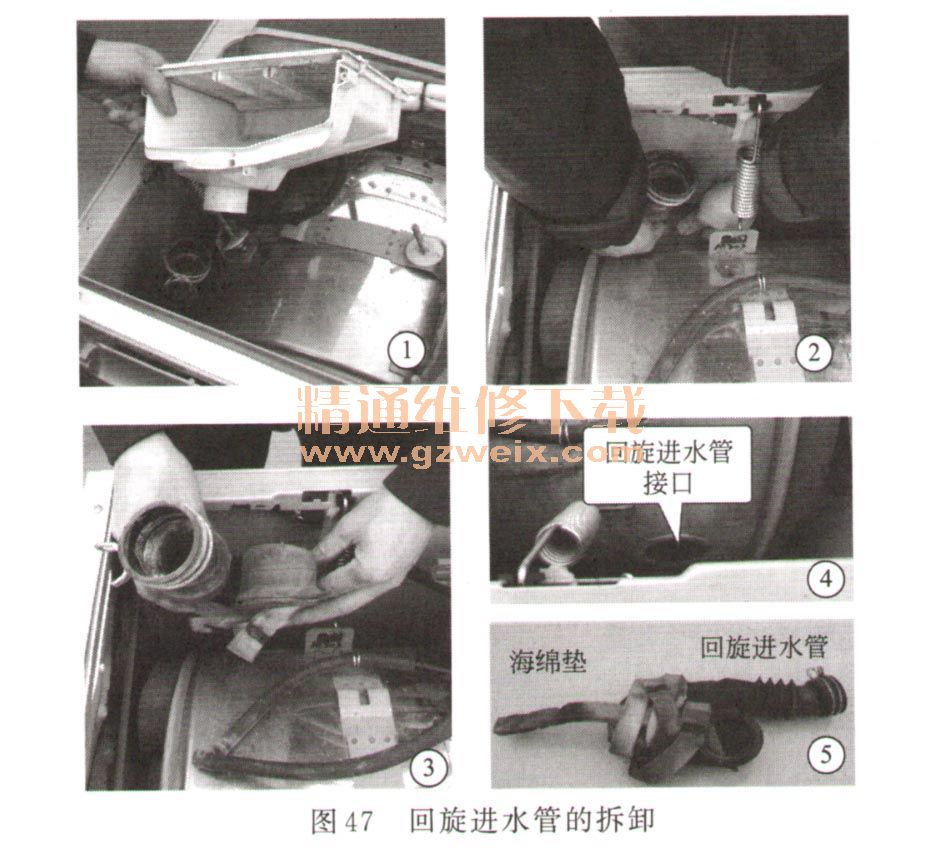

    第一步，拆出洗涤剂盒，用鱼尾钳将回旋进水管连接处的固定搭扣解开，从洗涤剂盒上拆下回旋进水管，如图47①所示；第二步，从外筒上拆下回旋进水管的另一端，这样就可以拆下回旋进水管，如图47②一⑤所示。

    安装过程和拆卸过程相反。安装时在外筒与回旋进水管连接处要均匀涂敷一层胶水，然后将回旋进水管安装在外筒上。注意要垫好海绵条，防止回旋进水管与外筒摩擦损坏。最后，再将洗涤剂盒安装到洗衣机上。
    9．控制面板的拆装
    拆卸回旋进水管前，通常需要先拆下控制面板。控制面板也叫操作盘，它的拆卸步骤和方法：第一步，拆掉洗衣机上盖；第二步，拆下电脑板；第三步，拆出洗涤剂盒；第四步，拆掉固定控制面板的螺钉，如图48①所示；第五步，向上提操作盘，使操作盘的下边缘凸出部分从箱体前面板的安装孔内脱出，拆下操作盘，如图48②所示。

    10．门密封圈的拆装
    门密封圈也叫异型橡胶密封圈。它的一端装有紧固螺栓的钢丝卡圈，它与外筒前盖紧固在一起，另一端装有松紧弹簧的钢丝卡圈，它卡在外箱体的前面板上，这样使得外筒里盛放的洗涤液不会漏出来、门密封圈在连接外箱体一端的内圈中有一唇口，当洗衣机的前门关严后，前门上的透明碗与唇口紧密贴合，起着水封的作用。当洗衣机出现门漏水故障时，有可能是门密封圈损坏，需要拆下门密封圈进行检查、更换。拆卸电动门锁时，也需要在拆下门密封圈的前端的基础上进行。
    门密封圈的拆装步骤和方法：第一步，打开洗衣机机门，拆掉固定门封密圈（也叫异型橡胶密封圈）外端夹缝中装的钢丝卡圈一端的螺钉，如图49①所示；第二步，挑出钢丝卡圈，如图49②所示；第三步，从外箱体上拆下门密封圈外端，如图49③所示；第四步，取下外筒上紧固烘干加热室的螺栓，如图49④所示；第五步，拆下控制面板，找到外筒前盖处紧固门密封圈的钢丝卡圈上的螺栓，并找到门密封圈与烘干加热室出风口之间连接的橡胶捆扎带，如图49⑤所示；第六步，将橡胶捆扎带轻轻挑起一侧后，用手将橡胶捆扎带拨到烘干加热室出风口；第七步，松开紧固门密封圈与外筒的装有紧固螺栓的钢丝卡圈上的螺栓，取下钢丝卡圈，如图49⑥所示；第八步，将门密封圈里端从外筒上拆下来，这样就可拆下门密封圈，如图49⑦,⑧所示。拆到烘干加热室出风口处那段时，应一手将加热室出风口轻轻提起，另一手将门密封圈从加热室出风口与外筒前盖之间的缝隙之间拿出来。

    安装的顺序与拆卸相反。安装门密封圈时要注意：应将门密封圈上的箭头标记对准洗衣机上方，使门密封圈上的回水孔对准前面扳的“凹”标记处，将门密封圈内端卡在外筒前盖的孔的槽中，套上装有紧固螺栓的钢丝卡圈，使螺栓的位置在右侧，拧紧螺栓。将门密封圈的烘干出风口套在烘干加热室的出风口上，然后用橡胶捆扎带捆紧。将门密封圈外端扣在外箱体的前面框孔的槽中，将钢丝卡圈嵌入门密封圈的夹缝中，最后将固定钢丝卡圈端部的螺钉上好。
    11．电动门锁的拆装
    第一步，打开洗衣机前门，拆下密封圈（异型橡胶密封圈）夹缝中的钢丝卡圈，将密封圈前端靠近电动门锁的那段与箱体前门分离开来，如图49①一③所示；第二步，拆掉电动门锁固定架上的螺钉，如图50①所示；第三步，取出电动门锁，如图50②所示。

    更换电动门锁时，第一步，将导线连接到电动门锁上，将电动门锁固定到电动门锁固定架上，然后关闭前门，用手扳动门手柄和按钮，若能听到门微动开关接通和断开的动作声音，则说明电动门锁安装位置合适，否则应将电动门锁固定架向左移动一点位置，直至电动门锁动作正常；第二步，将门密封圈外端扣在外箱体前面板孔的槽中，再将钢丝卡圈嵌入门密封圈的夹缝中。
    12．洗涤加热器的拆装

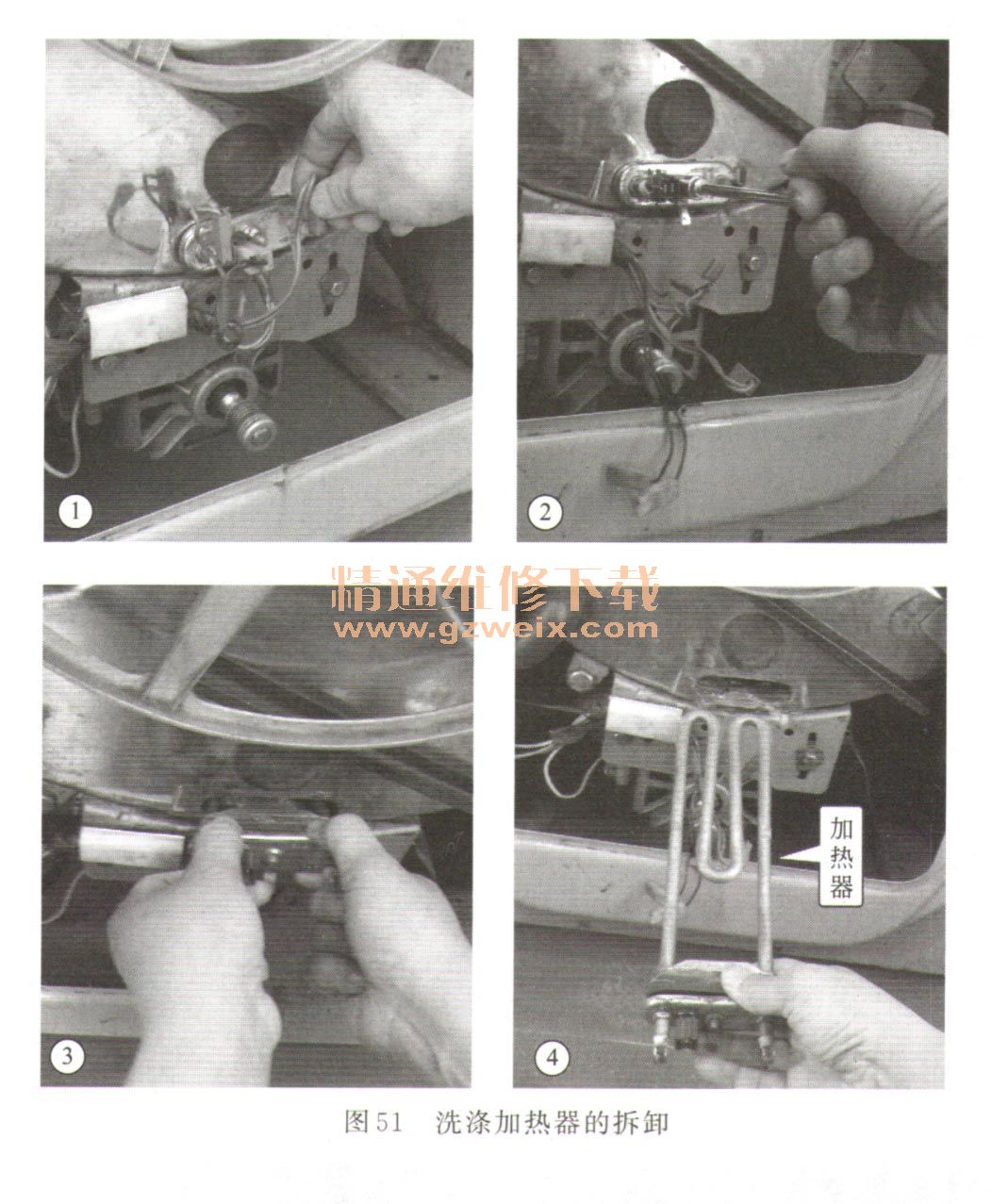

    洗衣机不加热一般是加热器（洗涤加热器）的故障，应检查、更换损坏的加热器。加热器拆卸步骤及方法：第一步，打开洗衣机的后盖板；第二步，拔下加热器、温度传感器（负温度系数热敏电阻）上的导线，如图51①所示；第三步，松开固定加热器的螺母，如图51②所示；第四步，将一字螺丝刀插进加热器与外筒间的缝隙，撬松加热器后，取出加热器的橡胶密封圈；第五步，从外筒上拉出加热器以及温度传感器，如图51③所示。取出的加热器如图51④所示。

    安装加热器的步骤：第一步，在加热器橡胶密封圈周围以及外筒上的加热器安装孔边缘均匀涂敷一层胶水，、再将加热器穿入外筒的长孔中，并使加热器穿入外筒内壁上的加热器支架；第二步，拧紧固定加热器的螺母（安装好后，旋转内筒，如果听到内筒与加热器摩擦发出的响声，说明加热器没有安装到位，应重新安装好）；第三步，正确连接导线，装上后盖板。
    13．温度传感器的拆装
    洗衣机加热不停，一般是温控器损坏，需要对温控器进行检查、更换。电脑式滚筒洗衣机大多采用温度传感器（负温度系数热敏电阻）检测洗涤液温度，反馈给单片机，单片机根据程序要求来控制加热管的工作。
    温度传感器的拆装方法：第一步，打开洗衣机的后盖板；第二步，拔下温度传感器（负温度系数热敏电阻）上的导线，如图52①所示；第三步，用一字螺丝刀轻轻撬松温度传感器，从加热器上的温度传感器衬内取出温度传感器，如图52②所示。

    安装温度传感器时，在温度传感器衬内均匀涂敷一层胶水，将温度传感器旋入温度传感器衬内。
