看图学会洗衣机故障分析与维修
来源:本站整理  作者:佚名  2015-08-11 10:43:19



    7.内筒的拆装方法
    在拆掉波轮以后再拆内筒。拆卸内筒的方法和步骤如下。
    第一步,取下波轮轴上的垫圈,如图25①所示。

    第二步,用7in (lin=0.0254m)管钳或洗衣机离合器拆卸专用扳手卸下固定离心筒的六角扁螺母,如图25②所示。
    第三步,取出六角扁螺母下面的法兰盘垫圈,如图25③所示。
    第四步,拆下控制台,将它挂在箱体后部,要注意不能拉断或划破导线和软管。
    第五步,用十字螺丝刀拆下内筒护圈的紧固螺钉,再取下内筒护圈,如图25④,⑤所示。
    第六步,轻轻摇晃内筒,使之松动,然后用手握住平衡圈,慢慢向上提起,就可取出内筒,如图25⑥所示。
    【提示】在拆却内筒时,切忌逆时针方向扭转内筒,否则有可能将离合器内部的抱簧折断;离合器外轴被铣成扁形,内筒底部连接盘中心孔也冲成与外轴相配合的扁孔,装配时应注意两者相吻合;装配内筒时,先装好止退垫片,并按对角顺序依次逐步拧紧六角螺母;装上波轮后,用手拨动波轮,检查波轮与内筒有无相撞等异常现象,若有,应及时排除。
    安装内筒时,用手提住内筒的平衡圈,将它慢慢向下复位。拧紧固定内筒的螺母,固定在内筒底部的法兰盘与离合器脱水轴为方孔对方轴,配合间隙很小,装配时要在孔轴吻合后,再向下按内筒。
    8.后盖板的拆装方法
    后盖板也叫检修窗盖板,它的拆装方法很简单,用十字螺丝刀从洗衣机的后侧拆下几固定后盖板的螺钉,向下抽出后盖板即可。拆下后盖板后,可以看到排水阀、电动机等部件,如图26所示。

    9.防鼠板、底座的拆装方法
    首先将洗衣机向后翻倒,用十字螺丝刀拆下防鼠板上的螺钉,向上提起防鼠板,使其从底座上拆下,如图27①所示;然后拆下底板上固定排水内软管的螺钉;最后拆下底板与箱体的紧固螺钉,就可将底板拆下,如图27②、③所示。

    10.离合器的拆装
    离合器固定在底盘上,一般在拆掉波轮、离心筒以后再拆它。

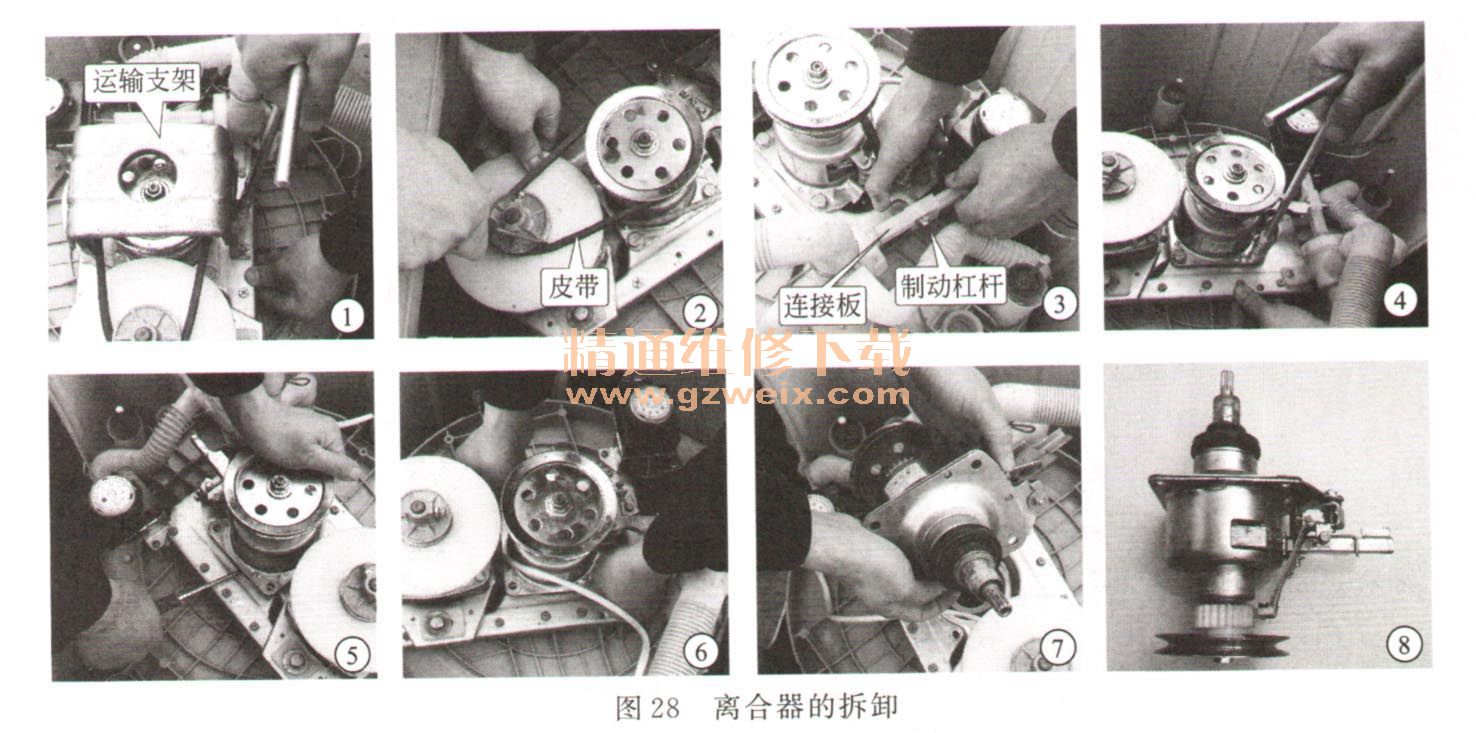

    (1)离合器的拆卸
    第一步,将洗衣机翻倒,卸下底座。
    第二步,拆下运输支架上的螺栓,如图28①所示。随后,取下运输支架。

    第三步,取下传动皮带,如图28②所示。
    第四步,将离合器制动杠杆从连接板(排水阀与牵引器间的连接板)的方孔中取出来,如图28③所示。
    第五步,用套筒扳手拆下将离合器固定在底盘上的螺钉,如图28④所示。
    第六步,将一字形螺丝钉插入离合器与底盘间的缝隙,轻轻撬离合器外壳两侧的安装板,使离合器脱离外筒(盛水筒),如图28⑤所示。
    第七步,双手提着离合器外壳两侧的安装板往上拔,就可将离合器连同带轮拔出,如图
6-28⑥所示。
    第八步,仔细查看离合器的零件是否完好和有无锈蚀等,若有,需进一步拆卸离合器。
    (2)离合器的装配将离合器安装到底盘上。4颗紧固螺钉要按对角位置依次逐步拧紧在底盘上,以确保离合器的轴与盛水筒底部、底盘平面垂直。
    (3)离合器的调整离合器正确的工作状态应该是:在洗涤时,由棘爪将棘轮拨过一个角度,拨松其内部的抱簧,使洗涤轴与脱水轴脱离;在脱水时,棘爪放松棘轮,拨紧抱簧,使洗涤轴与脱水轴啮合。所以,调整也应分两种状态进行。
    洗涤状态时的调整:排水电磁阀处于断电状态,将挡套螺栓旋松,移动挡套位置,使挡套与制动杠杆之间的距离为1-2mm;然后旋紧挡套固定螺钉,此时棘爪与棘轮的啮合关系如图29(a)所示。

    脱水状态时的调整:用手拨动排水电磁铁拉杆(或牵引器连接板),使它置于吸合状态,这时棘爪、棘轮之间的关系如图29 (b)所示。如棘爪还与棘轮接触,则应进行适当调整,使棘爪放松棘轮且两者之间的距离为1-2mm。
    11.电动机的拆装
    (1)电动机的拆卸电动机固定在底盘的钢架上,拆卸时需将洗衣机放倒。
    第一步,拆下底座,这时洗衣机底部的中心基座已露出来。
第二步,将固定在机箱上的导线松开,把电动机的导线束从与其绑扎在一起的导线束中分解出来,并将其拆开(注意记下接线位置),然后用电烙铁或万用表表笔给电动机的电容器放电。
    第三步,用一字形改刀撬出电动机皮带轮上的v带,旋转电动机的风扇,卸下V带,如图30①所示。

    第四步,用套筒扳手拆下电动机的安装螺栓((2个),这样就可以从中心基座上拆下电动机连同皮带轮,如图30②、③所示。
    第五步,用套筒扳手套住电动机皮带轮的紧固螺栓,拆掉螺栓后,就可以从电动机轴上取下皮带轮和风扇,如图30④、⑤所示。
    (2)电动机的安装安装电动机时,需对V带的张力进行调整,如图31所示。先旋松电动机安装螺栓(2个),将V带置于离合器皮带轮和电动机的皮带轮上,边确定皮带的张力,边旋紧电动机的安装螺栓。如果皮带过紧,则不能正确地进行布量和布质的检测,这时即使负载较少,也会造成高水位。相反,如果皮带过松,则呈滑移状态,即使负载很多,也会造成低水位。另外,在安装电动机时,电动机的导线束必须很好地固定在电动机绝缘块的导线挂钩上,否则会断线而损坏洗衣机。

    12.排水电磁阀的拆装方法
    排水电磁阀的拆装步骤如下。
    第一步,排水电磁铁固定在外筒的底上,拆卸时需将洗衣机放倒,拆下后盖板。
    第二步,将固定在机箱上的导线松开,找出排水电磁铁的连接头,将其拆开(注意记下接线位置),并将导线的捆扎带解开。
    第三步,卸下底盘上排水电磁阀的固定螺钉。
    第四步,用尖嘴钳拔出固定衔铁的销钉,卸下排水电磁阀。
    第五步,仔细观察排水阀是否完好,用手拉动拉杆,检查其内部弹簧是否具有足够大的弹性。
    第六步,按照排水电磁铁拆卸相反的顺序安装好排水电磁铁,并连接好它的电路。
    【注意】安装排水电磁阀时,别忘记装上防水罩,且防水罩的喇叭口朝下,以免电磁阀被淋湿。
    13.排水电动机(排水牵引器)的拆装方法
    排水电动机(排水牵引器)的拆装步骤如下。
    第一步,将洗衣机一放倒,拆下后盖板。
    第二步,将固定在机箱上的导线松开,找出排水电动机的连接头,将其拆开(注意记下接线位置)。
    第三步,卸下旋在底盘上的排水电动机固定螺钉,如图32①所示。
    第四步,从排水阀连接板上取出排水电动机钢丝绳堵头,卸下排水电动机,如图32②所示。

    第五步,仔细观察排水牵引器是否完好,用手拉动拉杆,检查其内部弹簧是否具有足够大的弹性。
    第六步,按照排水电动机拆卸相反的顺序安装好排水电机,并连接好它的电路。
    14.排水阀的拆装方法
    排水阀(即排水阀座)装在洗衣机的底盘上,它与盛水筒排水口用橡胶套管连接并胶合密封,还与盛水筒上侧的溢水管连接。排水阀的排水口与排水短管用弹簧卡子固定,阀芯拉簧从阀盖中心穿出钩在排水电动机连接板(或电磁铁拉杆)上,如图33所示。拆卸步骤如下。

    第一步,用尖嘴钳拔出固定衔铁的销钉;第二步,松开与底盘连接的固定螺钉;第三步,取下排水短管和溢水管;第四步,握住阀体左右转动并向外拔,使之与外筒的排水口分离。
    安装排水阀座的注意事项:一是在安装排水阀时,应先用胶水将橡胶套与外筒排水口粘合;二是更换排水阀后,可依靠排水阀底部的腰形螺钉固定孔来调整电磁铁的行程,通常应为14~17mm,并应调整好离合器制动杆的位置。
    15、吊杆的拆装方法
    由于中心基座上装有离合器和电动机,为了使整台洗衣机保持平衡,有的洗衣机在中心基座上装有配重块,在这种情况下,四根吊杆是一样的;有的洗衣机在中心基座上不使用配重块,而是利用吊杆来保持平衡,在这种情况下,四根
吊杆是不一样的,装有电动机一侧的吊杆与未装有电动机一侧的吊杆不同,装有电动机一侧的吊杆内弹簧的长度要长一些。故在拆装全自动洗衣机的吊杆时要特别注意,若安装不当,会造成洗衣机工作时不平衡而影响使用。波轮全自动洗衣机使用的吊杆安装位置与结构如图34所示。
