16．水位传感器（水位开关）的导气软管

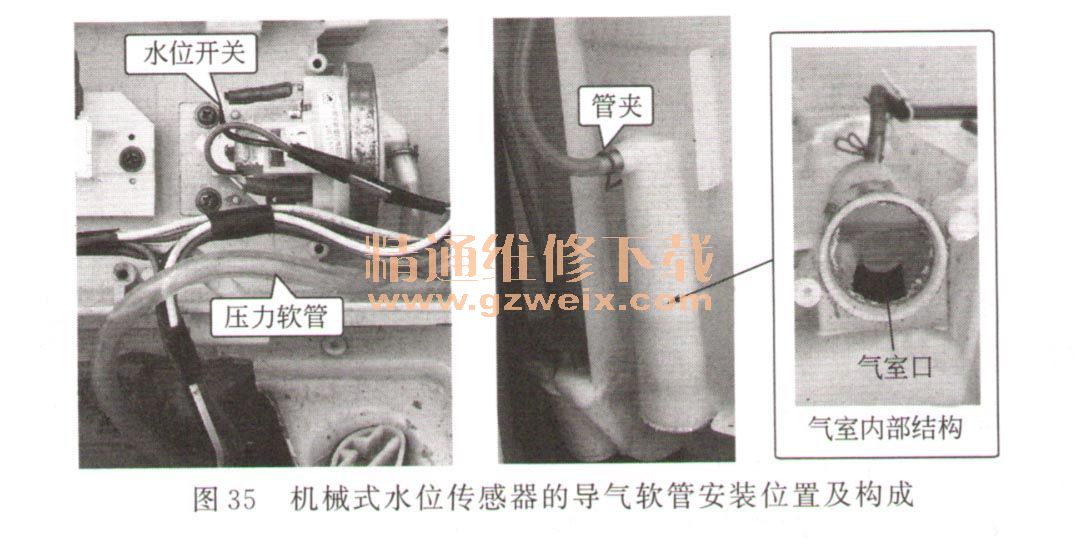

    波轮全自动洗衣机使用的水位传感器（水位开关）安装位置与结构如图35所示。

    拆装水位传感器的导气软管时要注意几点：水位传感器软管要在吊杆上缠绕两圈，并在与吊杆相接触的部位敷少量的润滑脂；为了防止水位传感器的导气软管的接头处泄漏，须在水位传感器的导气软管与盛水筒的接头处以及水位传感器的导气软管与水位传感器的接头处使用软管夹子；水位传感器的导气软管安装在面框内的部分不要弯曲，也不要与螺钉等有尖锐棱角的部位相接触，以免在使用中损坏。
    17．导线的拆装注意事项
    在洗衣机电气部件的接头处以及导线之间大多采用接插件进行连接，这样可以提高装配时的作业性和可靠性，同时也便于维修。
    ①导线束的接头处。为了提高安全性能，导线长度要保持一定的余量。并将导线束的接头处用塑料袋包扎好，并且需要用扎带将其紧紧地固定在洗衣机的外箱体上。

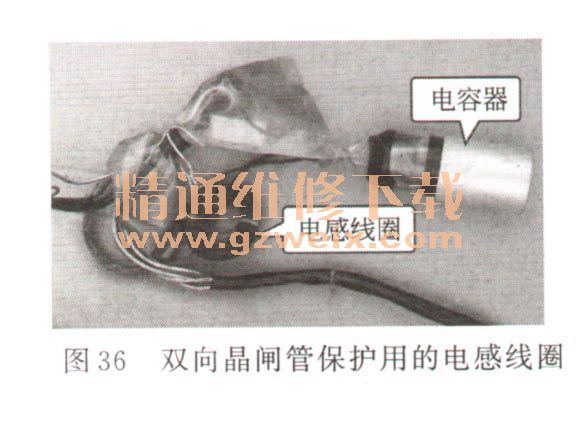

    ① 向晶闸管保护用的电感线圈。洗衣机在洗涤时是利用电动机正转→停→反转来带动波轮旋转，从而产生水流的，电动机正转、反转的动作是通过改变供电来实现的。为了防止大电流损坏供电电路的双向晶闸管，需在双向晶闸管与电动机运转用的电容器之间使用一个电感线圈，用来保护双向晶闸管，如图36所示。

    对于波轮式全自动洗衣机，采用将导线卷成圆形线圈状来作为保护双向晶闸管用的电感线圈，这对电感线圈的形状、匝数、直径都有特殊要求，故在维修和装配时要特别注意。
    18．电子控制部件处的导线布线
    为了保证全自动洗衣机的正常运行，要极力避免磁场干扰对全自动洗衣机程序控制器的影响。程序控制器附近的有市电流过的导线的长度要尽量短，而且两根形成回路的流出电流的导线与流入电流的导线之间的距离要尽量小，这使得两根一导线之间的面积为零。导线中有电流通过时会产生磁场，若导线弯成环状，产生的磁场将对芯片（（IC）产生强烈干扰，从而使芯片误动作，所以必须使流出电流的导线与流入电流的导线间的距离尽量小，这样两根导线产生的磁场互相抵消，从而减少对芯片的千扰。另外，导线要避免布置在芯片附近，导线要尽量短，这样导线就不易形成环形，从而减少了干扰磁场的产生，减少了对．芯片的影响。如果导线接头处设置有线圈，则线圈中的感生电流将对程序控制器产生干扰，如果导线中流过的市电存在瞬时高电压的干扰，则两根导线将产生干扰磁场；如果在接头处设置线圈，就会在线圈中产生干扰电压，从而影响程序控制器的正常工作。因此，在布线时要特别注意，不要在导线接头处设置线圈，以减少对程序控制器的干扰。
