（六）主要部件的拆卸方法
    下面介绍波轮全自动洗衣机的整机分解和拆卸。
    1．盘座的拆卸方法
    波轮式全自动洗衣机的水位开关、进水电磁阀、安全开关、电脑板等控制器件都安装在盘座（操作盘）内，要对进水电磁阀等部件进行维修或更换，都需要先拆卸盘座。不同的洗衣机其盘座的结构是不一样的，其内部零部件的种类和安装方法也不尽相同，故在拆装前，须详细阅读该机种的维修说明书及有关资料，这样在拆装时才能做到胸有成竹，顺利地完成拆装和维修。

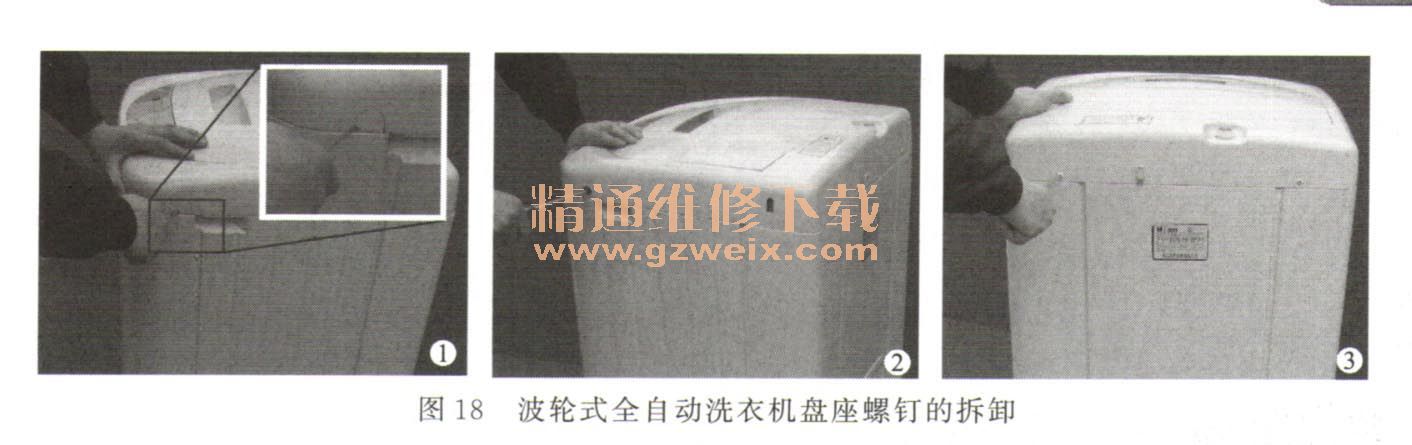

    第一步，先用一字小螺丝刀将面框前侧左右两边的塑料帽（左右各一个）取下，然后用十字螺丝刀拆下螺钉（左右各一颗），再将面框后面的两颗紧固螺钉拆下，如图18所示。

    第二步，将盘座翻起，使它斜靠在墙壁等稳定的地方。拆下防水罩后，便能看到固定在控制面框底面及内部的电脑板、水位传感器（俗称水位开关）、进水电磁阀、安全开关等控制器件，如图19所示。

    【方法与技巧】翻转盘座时，要注意保护好水位传感器用的导气软管及导线束，以免它们被箱体的边缘划伤或折断。
    2．进水电磁阀的拆卸方法

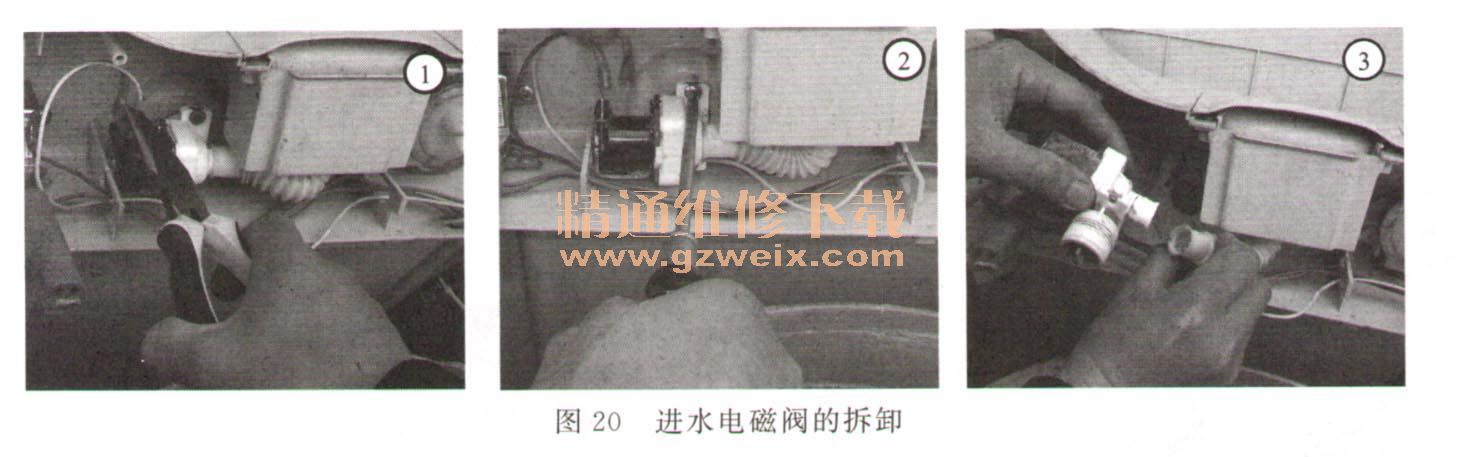

    如图20所示，首先拔下进水电磁阀的连接导线，并记下接插件连接位置。然后旋下进水电磁阀的固定螺钉。最后将进水电磁阀从连接洗衣粉盒的软水管上拆下来，便可对进水电磁阀进行维修或更换。

    3．水位传感器的拆卸方法
    首先拔下控制台面板上的水位传感器旋钮（机械式水位传感器才有此旋钮，电子式水位传感器无旋钮），然后按下面的方法进行拆卸。
    第一步，用鱼尾钳将固定橡胶导气软管的钢丝搭扣解开，如图21①所示。

    第二步，拔下水位传感器上的橡胶压力软管（即导气软管），如图21②所示。
    第三步，旋下水位传感器上的固定螺钉，将它与控制台分离，如图21③所示。
    第四步，拔下水位传感器上的连接导线（记下接插件连接位置），便可拆下水位传感器，如图21④和图21⑤所示。图21⑥为拆下来的水位传感器。
    4．安全开关的拆卸方法
    首先，拆掉固定安全开关的螺钉，如图22①所示；再取下安全开关，如图22②所示；最后拔掉安全开关上的连接导线，记下接插件连接位置。

    【方法与技巧】洗衣机上盖关闭时，安全开关的盖板杆向上顶起，安全开关内的触点接通，所议，须在洗衣机上盖打开的情况下进行安全开关的拆装。安装安全开关时，盖板弹簧一定要装好，安全开关的盖板杆要放在盖板后端的凸出部件上。
    5．电脑板的拆卸方法
    取下电脑板及防水罩的紧固螺钉后，取下防水罩后就可以将电脑板取下来了，如图23所示。

    【提示】大部分电脑板上的连接导线是直接焊在电脑板上的，接其他元器件那端采用接插件。如果需要更换电脑板，拆下电脑板后还要将电脑板的连接线从相关元器件处的接插件取下，才能将电脑板脱离机器。取下前要逐个记下连接导线的连接位置。由于它的接线较多，一旦接错，会造成严重后果。若为组合接插件式的连接，可在接、插件两者对应位置用笔做好记号；若为单根线连接方式，则在拆开每一个接头时，就应在连接的两根线上贴上胶布并编好号码，或涂上颜色标记。
    ［注意I电脑板所用器件多为MOS型器件，需注意人或其他物体所带静电对器件的损害；不要划破电脑板表面的密封硅橡胶；不要损坏与电脑板连接的导线及插件。
    6．波轮的拆装方法
    拆卸方法和步骤如下。
    第一步，用小一字螺丝刀将波轮顶部的塑料帽撬开，如图24①所示。有些机器的波轮顶部没有塑料帽，这一步骤就省去。

    第二步，用十字螺丝刀旋松波轮螺钉，旋出8～10mm，如图24②所示。
    第三步，用手提螺钉头，即可将波轮提起。如果提不起，可用扁口螺丝刀从波轮边缘几个位置处轻轻撬动，然后提螺钉头。如果仍提不起波轮，可用两个金属钩钩住波轮的边缘后往上提，就可将波轮提上来，如图24③所示。也可用塑料打包带从波轮和筒的缝隙中穿进去（最好用两根，从两边穿进），套住波轮往上提，将波轮提上来。
    【方法与技巧】安装波轮时，将波轮套到波轮轴上，拧紧固定螺打。安装波轮时要保证
波轮与内筒凹坑边缘等距离（一般不大于1. 5mm，下降不大于2mm），否则会札衣服。安装好波轮后，应先用手拨动，如果内外筒之间、内筒与波轮之间存在碰撞或摩擦现象，则应查明原因并重新装配调整。确认用手拨动正常后，再通电试运转。
