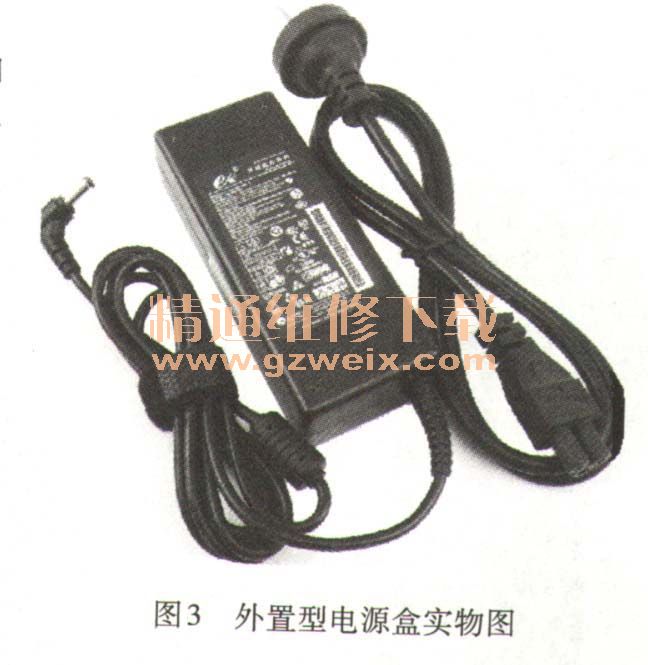

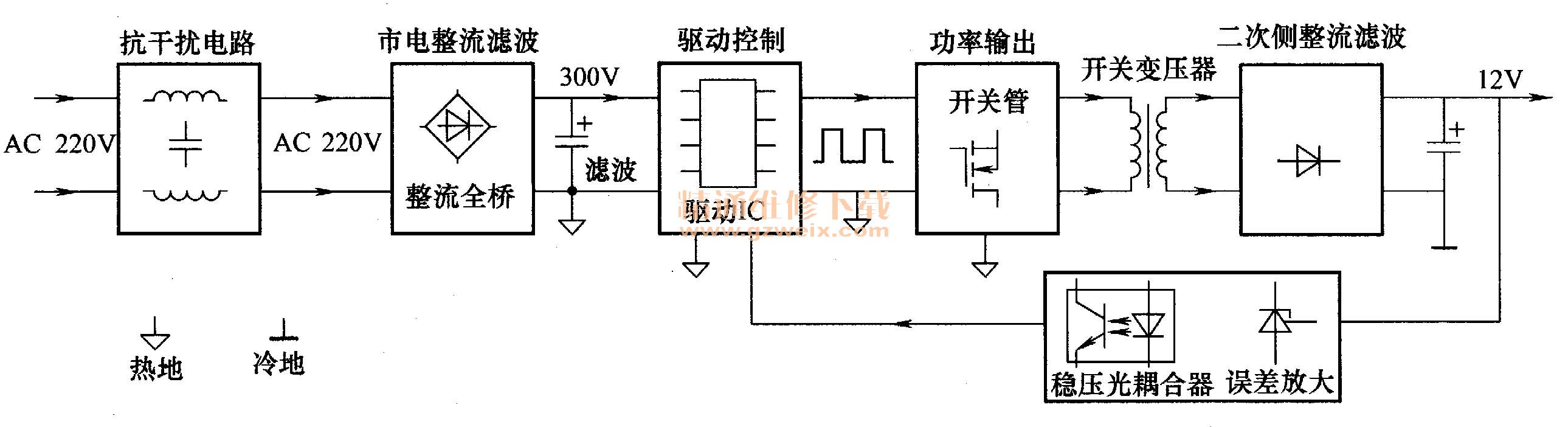

2．内置普通电源
内置电源是指在液晶彩电内部专设一块开关电源板，安装在主板的旁边，输出5V、12V、18V、24V、28V等直流电压，再加到DC-DC变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。

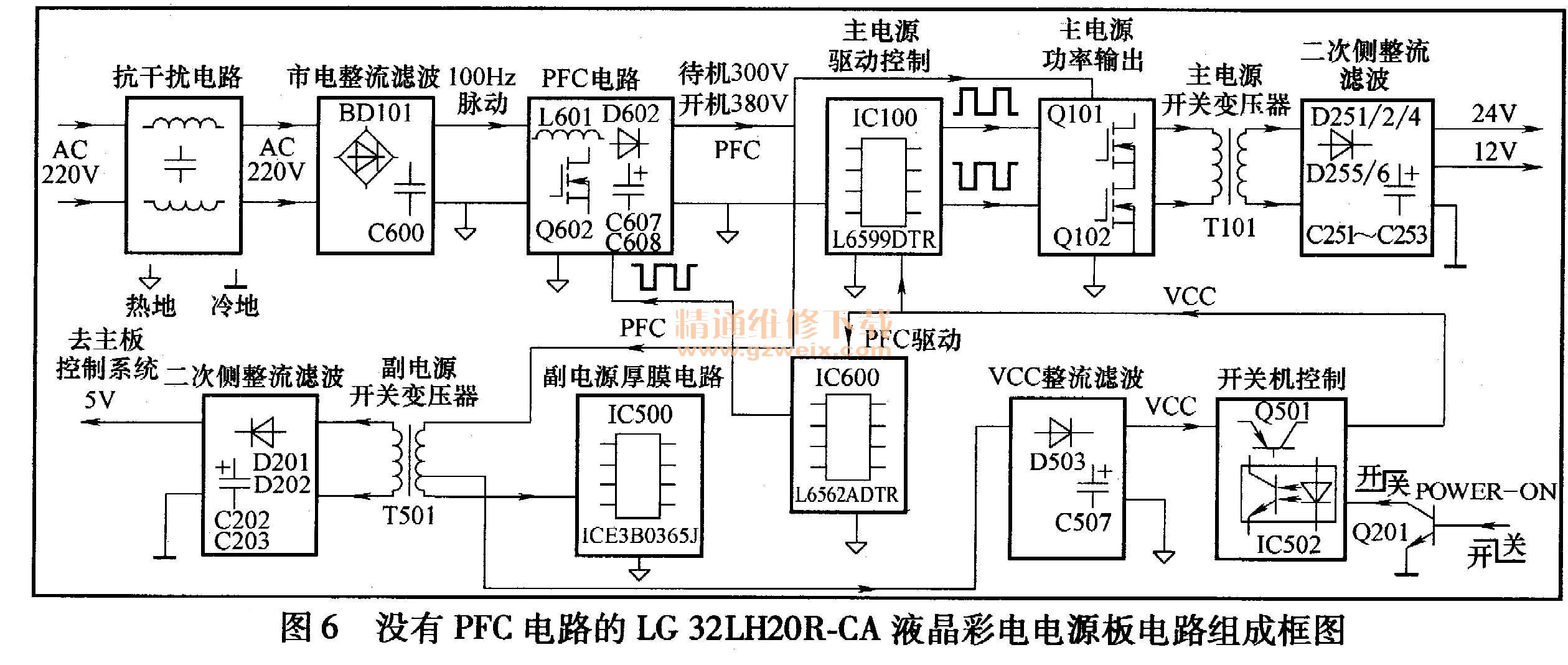

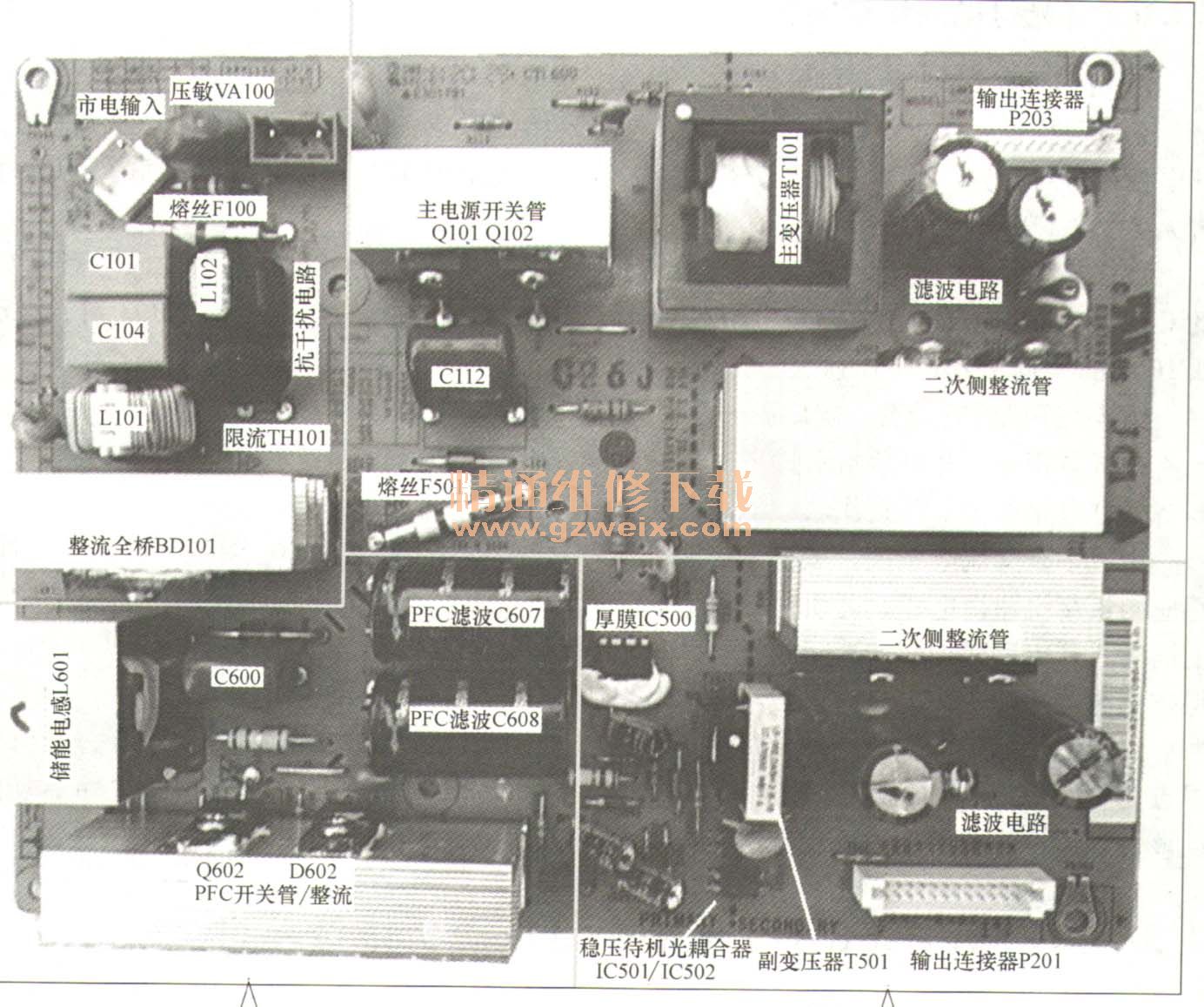

早期内置电源板没有PFC电路，与CRT彩电电源板电路结构基本相同，图5是没有PFC电路的LG 32LH20R-CA电源板实物图解，该电源板的电路组成框图如图6所示。
该电源板由三部分组成：一是以集成电路L6562ADTR（IC600）为核心组成的PFC电路，将整流滤波后的市电校正后提升到380V为主电源供电；二是以集成电路ICE3 B0365 J（IC500）为核心组成的副电源，产生5V电压和VCC电压，5V为主板控制系统供电，VCC电压经开关机电路控制后，为PFC驱动电路和主电源驱动电路供电；三是以集成电路L6599 DTR（IC 100）为核心组成的主电源，产生24V、12V电压，为主板和逆变器板供电。
早期内置电源大多没有PFC电路，但设有主电源和副电源，通电后副电源首先工作，为主板控制系统供电；二次开机后，主板向电源板提供高电平开机电压，开关机电路为主电
源提供VCC供电，主电源再启动工作，为主板和背光灯供电。其特点是市电整流滤波后的直流电直接送到开关电源电路，具有电路简单实用的优点；缺点是与具有PFC电路的电源板相比，抗干扰和带负载能力不足。
抗干扰和市电整流滤波电路：一是利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网；二是通过全桥BD101、电容C600将交流市电整流滤波，产生100Hz脉动直流电压，送到PFC电路。
主开关电源：由驱动控制电路IC 100（L6599DTR）、光耦合器IC101、误差放大器IC251、半桥式推挽输出场效应MOSFET开关管Q101、Q102、开关变压器T101等元器件组成。二次开机后，开关机控制电路向IC100提供VCC供电，PFC电路向开关管Q101、Q102提供380V供电，主电源启动工作，IC100从11、15脚输出激励脉冲，推动Q101、Q102轮流导通截止，其脉冲电流在T101中产生感应电压，二次侧感应电压整流滤波后，产生24V、12V电压，向主电路板和背光灯电路供电。
PFC电路：由振荡驱动电路IC600（L6562ADTR）、开关管Q602、储能电感L601、整流滤波电路D602、C607、C608为核心组成。开关机电路为IC600提供VCC供电后，IC600启动工作，从7脚输出激励脉冲，推动Q602工作于开关状态，与储能电感配合，将供电电压和电流的相位校正为同相位，提高功率因数，并将电压提升到380V左右，产生PFC电压，为主电源输出电路供电。
副电源：由厚膜电路ICE3B0565J（IC500）为核心组成，通电后PFC电路待机状态产生的300V的PFC直流电压为副电源供电，通过变压器T501的一次侧为IC500内部开关管供电，同时经内部电路为振荡驱动电路供电，副电源启动工作，内部开关管的脉冲电流在T501中产生感应电压，经整流滤波后一是形成5V电压，为主板控制系统供电；二是产生VCC电压，经开关机控制后为PFC驱动电路和主电源驱动电路供电。
3．内置PFC电源

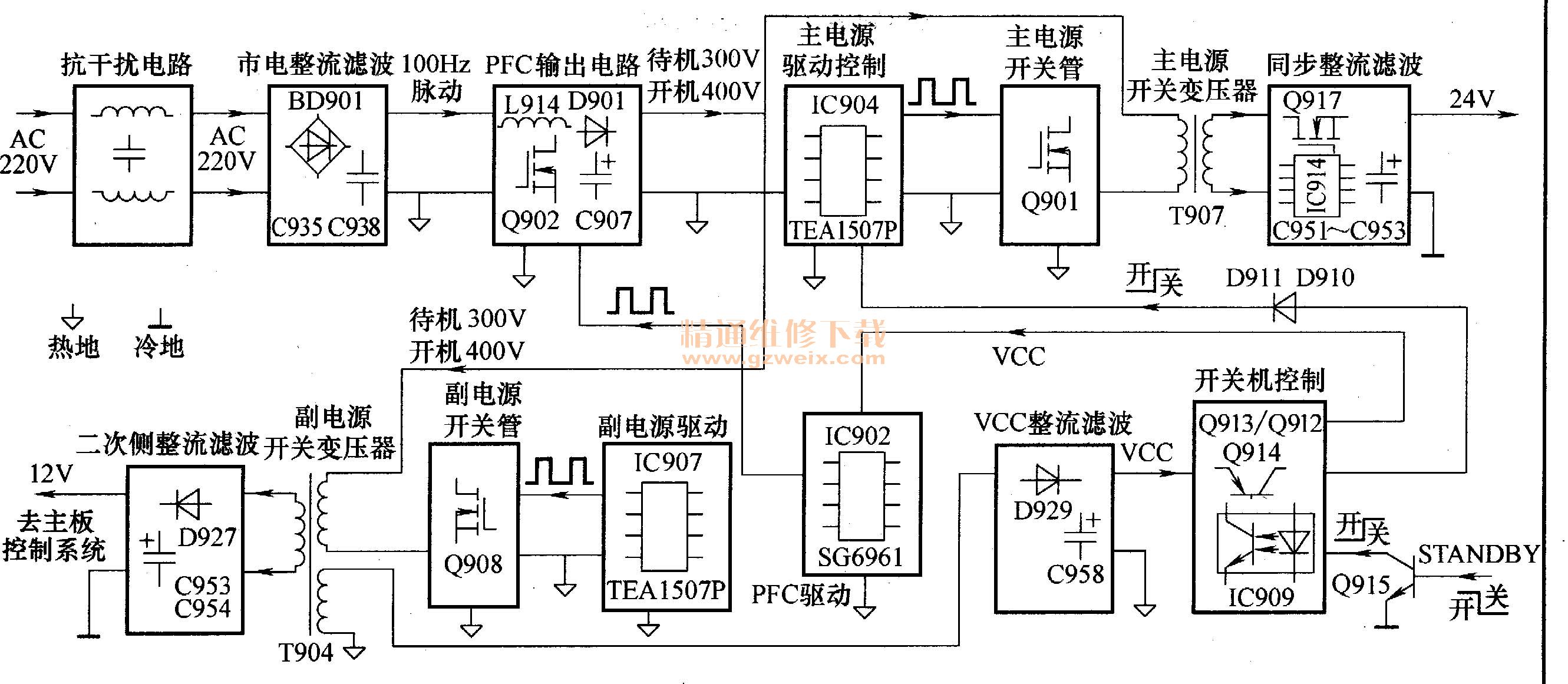

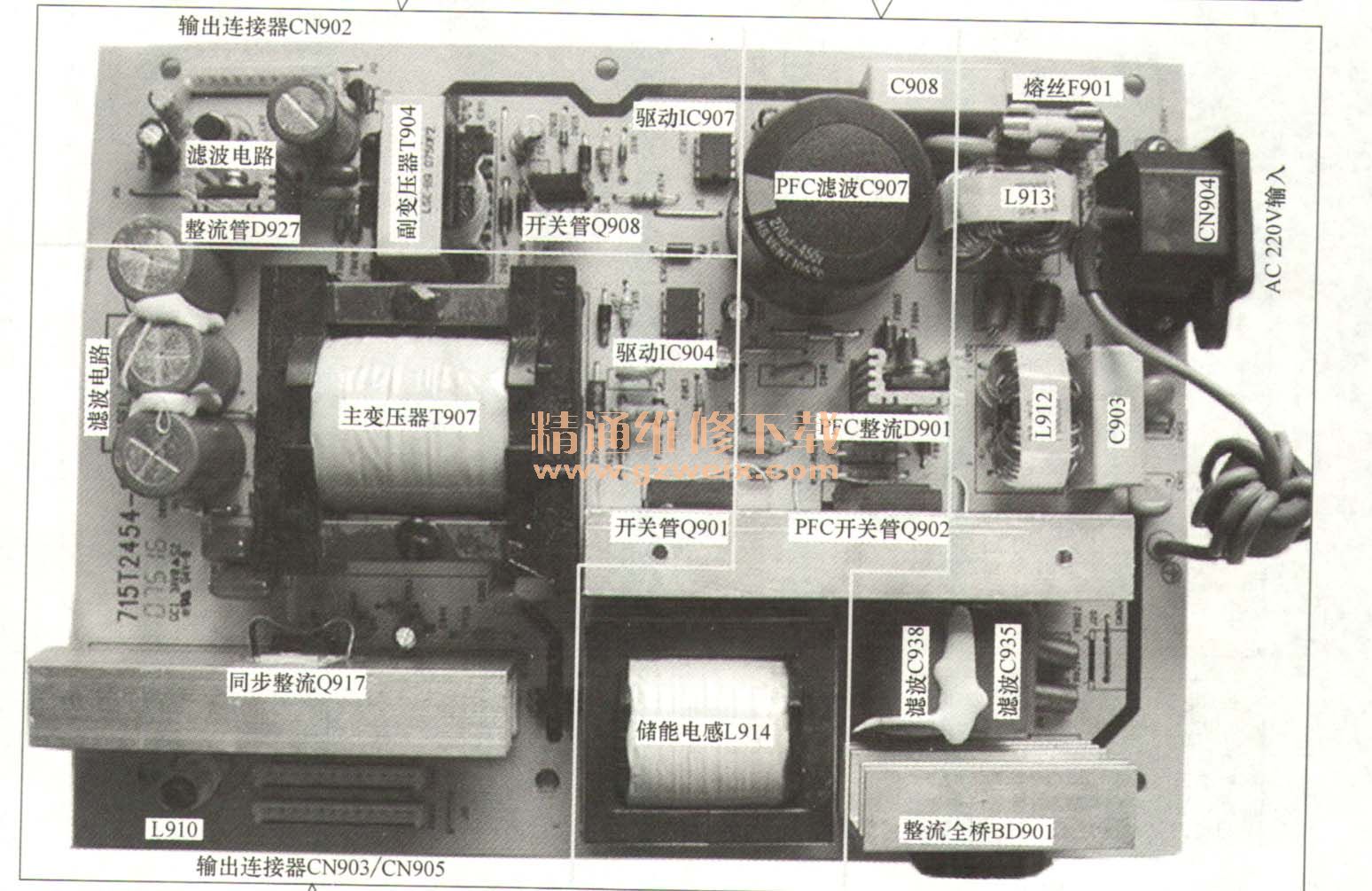

后期的内置电源大多设有PFC电路，大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。图7是设有PFC电路的飞利浦47 PFL7422液晶彩电电电源板实物图解，该电源板电路组成框图如图8所示。
副电源：由振荡驱动电路TEA1507P（IC907）和开关管Q908、变压器T904为核心组成。通电后，PFC滤波电容C907两端待机状态形成的300V，一是通过变压器T904的一次侧为Q908供电，同时经R951为IC907的1脚提供启动电压，该电路启动工作，IC907的6脚输出激励脉冲，推动Q908工作于开关状态，在T904中产生感应电压，经整流滤波后，一是产生12V电压，为主板控制系统电路供电，二是产生VCC电压，经开关机电路控制后，为PFC驱动电路和主电源驱动电路供电。二次开机后，PFC电路启动工作，副电源供电提升到400V。
PFC电路：由集成电路SG6961（IC902）、开关管Q902、储能电感L914和整流滤波电路D901、C907为核心组成。二次开机后，开关机控制电路为IC902提供VCC供电，该电路启动工作，IC902从7脚输出激励脉冲，推动开关Q902工作于开关状态，与储能电感和整流滤波电路配合，将供电电压和电流校正为同相位，并将整流滤波后的市电提升到400V，为主、副开关电源供电。
主电源：由集成电路TEA 1507P（IC904）、开关管Q901、变压器T907为核心组成。二次开机后，PFC电路启动工作，输出的400V电压通过T907的一次绕组为Q901供电，开关机控制电路对IC904工作不产生影响，主电源启动工作，IC904从6脚输出激励脉冲，推动Q901工作于开关状态，其脉冲电流在T907中产生感应电压，二次侧感应电压经整流滤波后产生24V电压，为主板和逆变器板供电。
抗干扰和市电整流滤波电路：一是利用电感线圈L913、L912和电容器C901、C902、C908、C909组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网；二是通过全桥BD901、电容C935、C938将交流市电整流滤波，由于C935、C938容量较小，产生100Hz脉动直流电压，送到PF C电路。
该电源板由三部分组成：一是以集成电路SG6961（IC902）为核心组成的PFC电路，将整流滤波后的市电校正后提升到400V为主、副电源供电；二是以集成电路TEA1507P（IC907）为核心组成的副电源，产生12V电压，送到主板降压后为主板控制系统供电，同时产生VCC电压，经开关机电路控制后，为PFC驱动电路和主电源驱动电路供电；三是以集成电路TEA 1507 P（IC904）为核心组成的主电源，产生24V电压，为主板和逆变器板供电。
该电源板分为主电源、副电源，设有PFC电路、待机控制电路和过电流、过电压保护电路，是大屏幕液晶彩电常用的电路结构。通电后副电源首先工作，为主板控制系统供电；二次开机后，主板向电源板提供高电平开机电压，开关机电路为PFC驱动电路和主电源驱动电路提供VCC供电，PFC电路启动后为主电源提供370～400V供电，主电源再启动工作，为主板和背光灯供电。其特点是抗干扰和带负载能力强，工作稳定，具有完善的过电流、过电压保护电路。
