4．电源＋背光灯整合电源
整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上，常称为整合板或IP板［Inverter（逆变器电路，有的称为背光灯电路）＋ Power supply（电源）组合板的简称。图9是三星液晶彩电BN44-00260A电源＋背光灯二合一板实物图解，图10是该电源板的电路组成框图。
三星液晶彩电BN44-00260A电源＋背光灯二合一板的开关电源由两部分组成：一是由驱动电路FAN7530（UP801 S）和大功率MOSFET开关管QP802 S、储能电感LP801 S 、PFC整流滤波DP805、CP815为核心组成的PFC电路，将供电电压提升到380V，为主电源和背光灯升压输出电路供电；二是由厚膜电路ICE3 BR0665 J（UM801 S）、变压器TM801 S为核心组成的主电源，将380V转换为5.3V、13V电压，为主板和背光灯驱动控制电路供电。背光灯电路主要由振荡与控制电路SEM2006（U1801），激励推动电路Q180～QI806，推动变压器DT801 S，升压输出电路开关管Q1820、Q1821，升压变压器T1801 S、T1802S组成，将PFC电路输出的380V电压转换为千伏以上交流高压，将背光灯点亮。
该板主要由待机副电源、PFC电路、DC-DC转换主电源和半桥式输出背光灯板电路四部分组成。通电后，副电源首先工作，为主板控制系统供电；二次开机后，主板向电源板提供高电平开机电压，开关机电路为PFC驱动电路、主电源驱动电路提供VCC供电，PFC电路启动后为主电源和电源板上的背光灯逆变器升压输出电路提供370 ～ 400V供电，主电源再启动工作，为主板负载电路和电源板上的背光灯驱动控制电路供电。
整合型电源板与上两种类型电源板相比，最大的区别是，这种电源板送给逆变器的供电电压并不是24V或12V，而是市电整流滤波及PFC变换后的370～400V直流电压。逆变器将370～400V通过DC-AC升压达到灯管所需高压，省去了24V转换，减少了功率损耗，从而提升了系统能效，减少了电源板的发热量，降低了总成本，但这种方案对逆变器上元器件的耐压提出了更高的要求。目前，这种整合板应用在新型液晶彩电或小屏幕液晶彩电中。
5. LED彩电超薄电源
LED彩电电源超薄型电源板，其电路组成和上述普通液晶彩电电源板基本相同。根据LED显示屏大小和功率需求，电源板类型可以是单一电源型、副电源＋主电源型、PFC＋副电源＋主电源型、PFC＋主电源型多种组合方式。由于LED背光灯与CCFL背光灯供电电压不同，LED彩电电源超薄型电源板为背光灯电路的供电电压在几十伏到二百伏之间，主板和伴音功放电路的供电电压与上述CCFL背光灯液晶彩电电源板相同。
由于LED电源板安装于超薄机型的内部，受电视机狭窄空间的限制，该电源板大多采用矮平器件和贴片器件，对于体积较高的

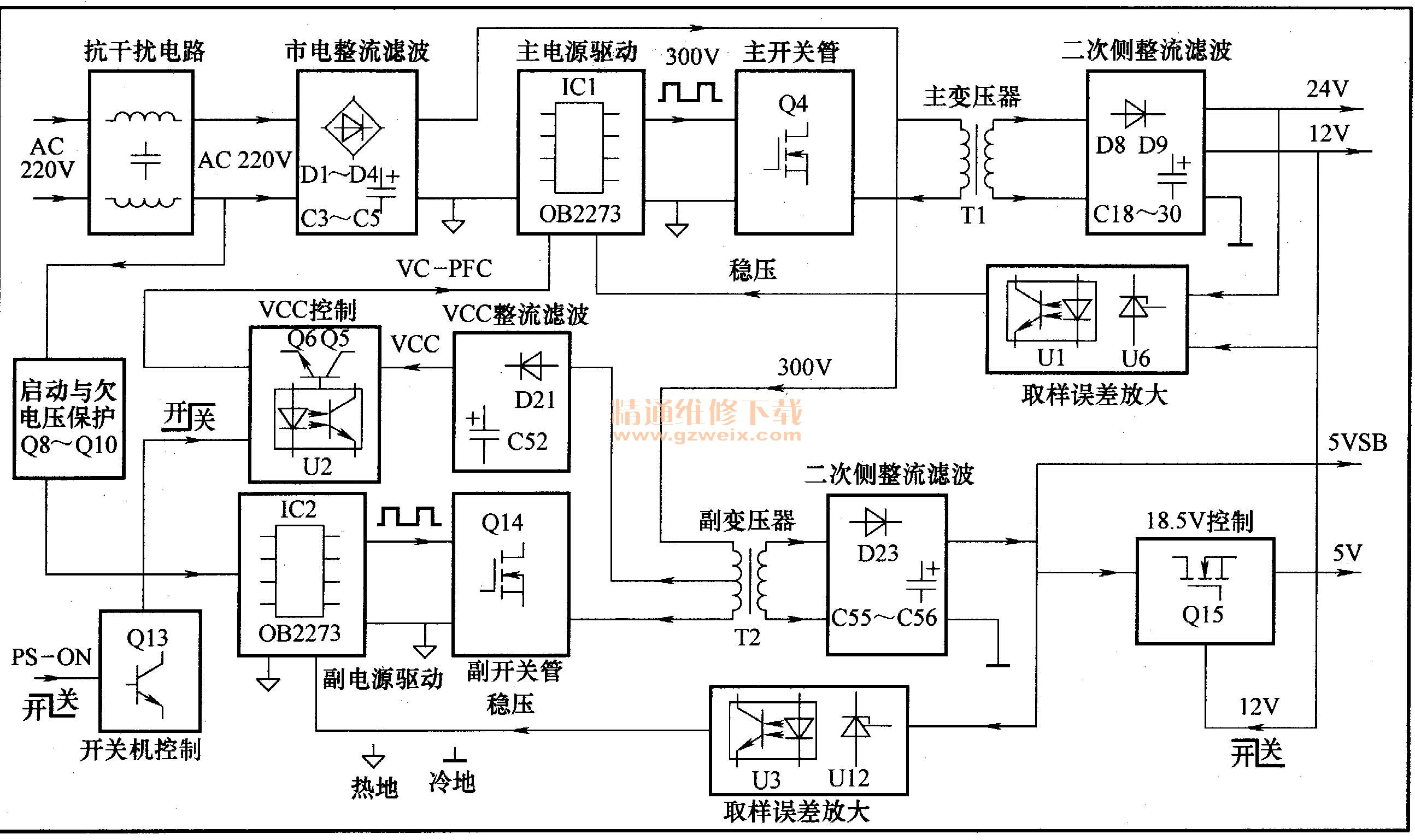

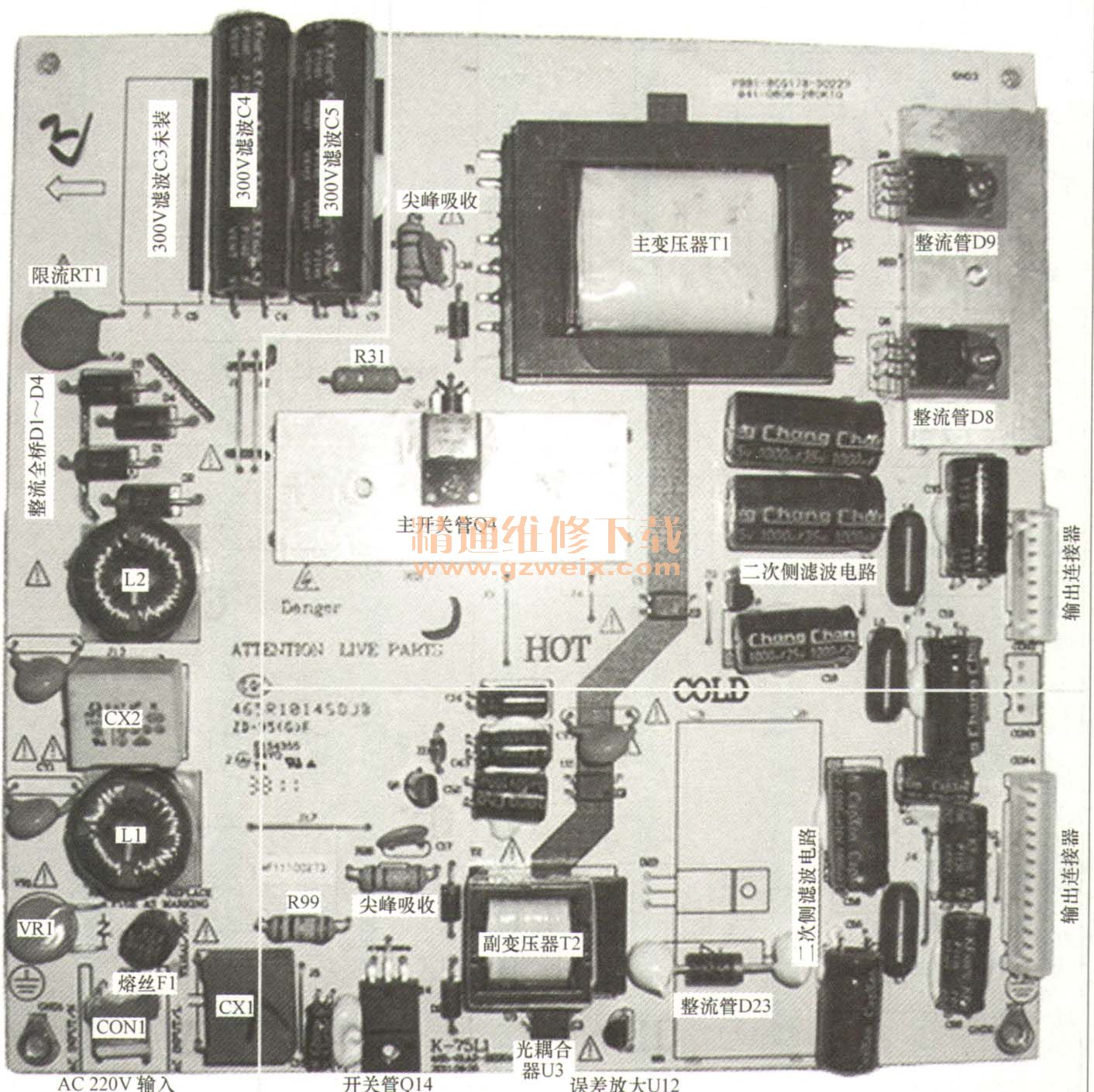

电容器等器件，采用平躺安装，避免占用较高的空间。图11是三洋LED超薄彩电32CE360电源板实物图解，图12是其电路组成框图。
背光灯部分：主要由SEM2006（UI801）为核心组成的振荡与控制电路、由Q1801～QI806和推动变压器DT801 S组成的激励推动电路、由开关管Q1820、Q1821和升压变压器T1801S、T1802S组成的升压输出电路三大部分组成。电源部分二次侧输出的13V电源直接为推动电路供电，同时经R1803 //R1804降压后产生的VDD电压为背光灯振荡与控制电路01801供电，PFC电路输出的380V电压为升压输出电路QI820、Q1821供电。开机后，主电路控制系统向背光灯电路送去ON/OFFA灯高电平送到U1801的16脚，背光灯电路启动工作，UI801输出DRVI和DRV2激励脉冲，经激励推动电路Q1801～QI806放大后，通过DT801输出激励脉冲，激励半桥式输出电路Q1820、 QI821轮流导通截止，其脉冲电流在升变压器T1801S、T1802S中产生感应电压，通过互感作用，在二次侧高压绕组产生接近于正弦波的交流高压，经高压连接器去点亮液晶显示屏内部的背光灯管。
