2．半桥式推挽电路
    小功率液晶彩电电源板主电源多采用单管输出电路，与常规的开关电源电路相同。新型大功率液晶彩电主电源为了提高效率，往往采用两只MOSFET开关管组成半桥式推挽输出电路。

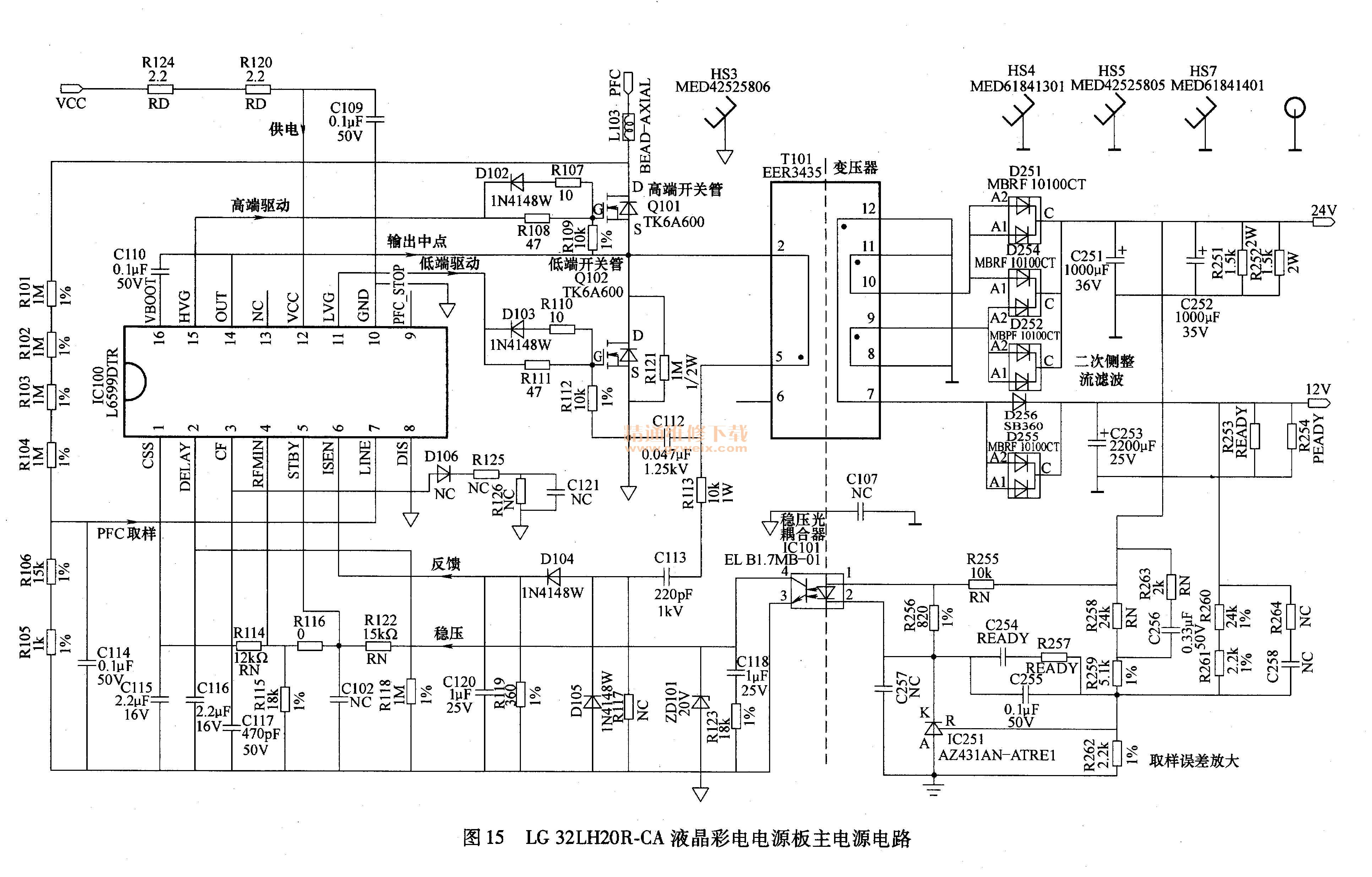

    图15是LG 32LH20R-CA液晶彩电电源板主电源电路，由主电源的振荡、稳压、输出电路由振荡、稳压集成块IC 100（L6599 DTR）、光耦合器IC101、误差放大器IC251、半桥式推挽输出场效应MOSFET开关管Q101、Q102、开关变压器T101等元器件组成，产生24V、12V电压，向主电路板和背光灯电路供电。

    PFC电路产生的380V的PFC电压，加到半桥式推挽输出电路Q101、Q102;遥控开机后，待机控制电路将副电源提供的vcc电压加到集成块IC100的12脚，IC100内部振荡电路便启动进入振荡状态产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经集成块内部相关电路（门限电路、驱动器等）处理后。形成相位完全相反（相位差180°）的两组激励脉冲信号分别从集成块11、15脚输出，加到Q102、Q101的G极，开关管Q102、Q101在驱电路输出的脉冲信号作用下，进入开关工作状态，在D极和S极之间形成变化电流。该化电流流过开关变压器T101的一次绕组，在T101的一次绕组中产生周期性的变化磁场此变化磁场通过变压器T101的互感作用，在开关变压器的二次侧产生感应脉冲电压。经整流滤波后，产生24V和12V电压，为负载电路供电。
    主开关电源的稳压电路由光耦合器IC101、取样误差放大电路IC251组成，对T101二次侧输出的24V、12V电压进行取样，通过调整IC100的4、5脚电压进行稳压控制。
    稳压电路的稳压过程：当开关电压以因某种原因导致其输出24V、12V电压升高或降低时，升高的电压经分压后加到误差放大器 IC251的R脚电压发生变化，经内部比较放大后，IC251的K脚电位下降或上升，通过光耦合器IC101对IC100的4、5脚电位进行控制，经内部稳压控制处理后，形成控制电压加到振荡电路上，调整L6599 DTR的振荡频率。由于半桥式推挽输出电路主要利用LC串联谐振特性，串联谐振的中心频率f、，由L和C的值决定。该电路谐振特点：当输入的交流信号频率等于谐振中心频率f.时，回路中的电流最大，且电感和电容两端的电压最高，只是L和C上的电压是反相的。故我们只要改变输入交流信号的频率，就可以改变回路电流，也就改变了L和C上的电压。
    通过以上分析可以得出这样一个结论：传统开关电源在开关变压器的一次侧回路是没有串联电容的，只要改变脉冲宽度就可以调节二次侧输出电压，简称为PWM调制方式；而液晶电视的半桥式开关电源在开关变压器一次侧回路串联了一只电容，改变脉冲频率，即可方便地调节二次侧输出电压，这种控制方式简称为PFM调制。

    3. PFC与电源双激励电路
    由于并联的PFC开关电源和PWM主电源都需要各自的激励、稳压控制系统，早期的液晶电源采用两个独立的激励、稳压控制系统，新型的液晶彩电电源，为了简化电路，目前的液晶彩电电源电路把这两个开关电源的激励、稳压控制系统集成在一块集成电路内，称为复合集成电路，其内部有各自的稳压控制和激励输出，而VCC供电和振荡器则共用。

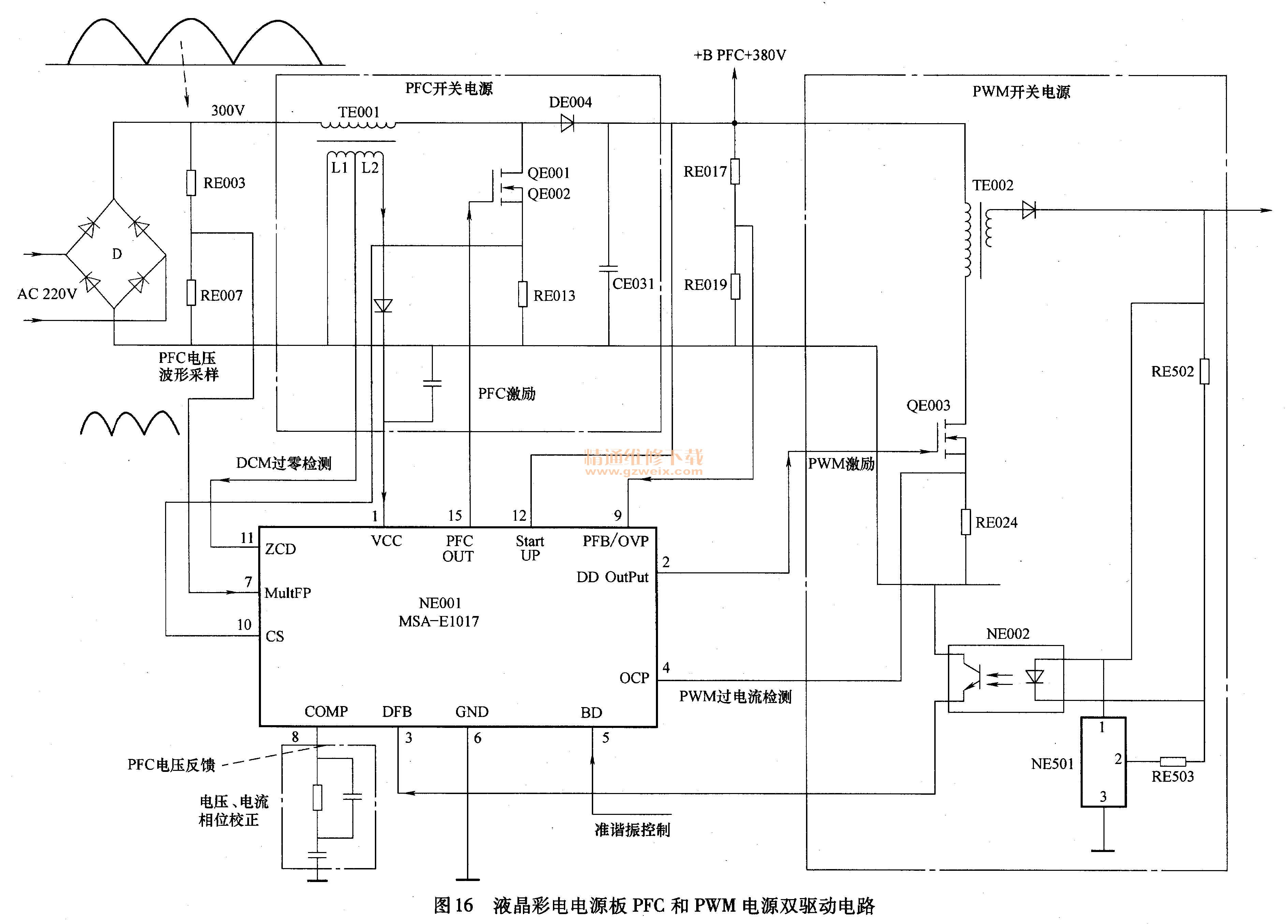

    图16是液晶彩电电源板PFC和PWM电源双驱动电路示意图，其PFC和PWM主电源振荡控制电路采用MSA-E 1017 。

    图16中，集成电路MSA-E1017是复合激励、稳压控制集成电路，15脚是PFC并联开关电源的激励输出端，接开关管QE01、QE02 ; 9脚是稳压控制输入端，外接RE017和RE019组成的输出电压采样电路，该并联开关电源的输出的＋B PFC电压为380V 。
    MSA-E1017的2脚输出PWM主电源的激励信号，推动PWM开关管QE003输出电路；MSA-E1017的5脚是稳压控制输入端，外接稳压控制光耦合器NE501和取样误差放
大电路。

    4．保护电路
    液晶彩电电源板多设有完善的保护电路：一是围绕开关电源的振荡、驱动集成电路内部的保护功能，开发了过电流、过电压、过热电路，保护电路启动时，集成电路内部振荡或驱动电路停止工作，达到保护的目的；二是在开关电源的输出电路，依托待机控制电路，设有过电流、过电压或过热保护电路，保护电路启动时，迫使待机控制电路动作，由开机状态变为待机状态，进入待机保护状态。
   （1）电源一次侧保护电路
    液晶彩电在电源一次侧电路围绕振荡、驱动集成电路内部的保护功能，开发了过电流、过电压、过热电路，保护电路启动时，集成电路内部振荡或驱动电路停止工作，达到保护的目的。

图1-15   LG 32LH20R-CA液晶彩电电源板主电源电路

图1-16   液晶彩电电源PFC 和PWM 电源双驱动电路

    PFC电路和PWM开关电源的振荡、驱动集成电路多设有保护检测引脚。过电压保护检测多在vCc供电引脚内部设有过电压、欠电压检测电路，对VCC供电或开关变压器的反馈电压进行检测。当VCC电压过高、过低超过或低于保护设定值时，内部保护电路启动，集成电路停止振荡或切断开关管的激励脉冲。振荡、驱动集成电路往往单独设有过电流保护检测引脚，英文符号为INES、CS等，该脚通过电阻对MOSFET开关管的S极电压进行检测，当开关电源负载和二次侧整流滤波电路发生短路、漏电故障，造成开关管电流过大，过电流检测引脚超过设定值时，集成电路内部保护电路启动，停止振荡或切断开关管的激励脉冲。其保护电路工作原理与CRT电源电路相同。
   （2）电源二次侧保护电路
    在开关电源二次侧的输出电路，很多电源板依托待机控制电路，设有过电流、过电压或过热保护电路，保护电路启动时，迫使待机控制电路动作，由开机状态变为待机状态，进入待机保护状态。
    电源二次侧的保护执行电路往往由晶闸管或模拟晶闸管担任，保护检测电路采用运算放大器对采样的电压和电流进行比较运算，产生保护触发电压，触发晶闸管导通，迫使待机控制电路动作，进入待机状态，达到保护的目的。
