众泰Z300按遥控器,车辆无法上锁,解锁正常
来源:本站整理  作者:佚名  2018-09-15 16:11:28

一辆行驶里程约3.2万km的众泰Z300轿车。该车 按遥控器,车辆无法上锁,解锁正常。
故障分析:

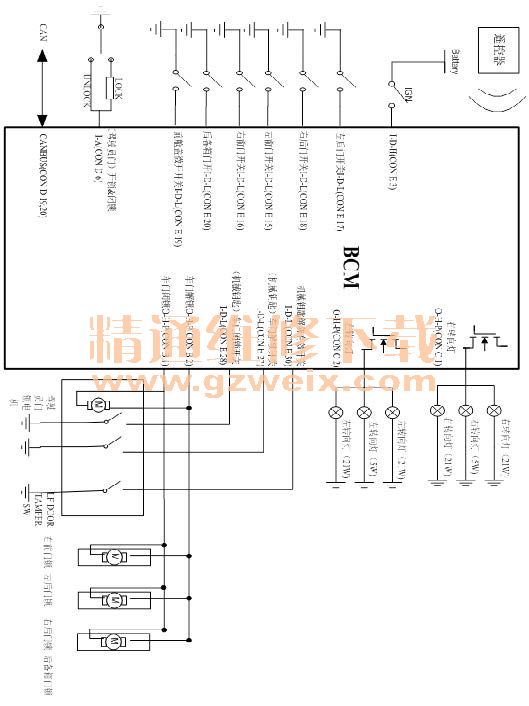

根据控制原理进行故障分析:
按下遥控钥匙闭锁键,遥控器发出高平信号,车身控制器BCM)接收该信号并认证通过,同时检查四门两盖、点火开关信号为关闭状态,满足以上条件后BCM控制门锁电机执行闭锁动作。

1、遥控钥匙芯片失效;
2、车身控制器BCM失效;
3、四门两盖开关信号非处于关闭状态,门锁电机不执行闭锁劢作;
4、点火开关非处于OFF档状态,门锁电机不执行闭锁劢作;
检查过程:
1、关闭所有车门、机盖和行李箱盖,检查仪表上门开报警灯不亮,说明四门两盖开关信号处于关闭状态;
2、将正常车辆的遥控器芯片和BCM一套装到故障车上验证,故障依旧;
3、进一步检查时发现点火钥匙拔出状态下,车载DVD和外后视镜还可以正常工作,由此可推断ACC电源线路未断开,用万用表测量 AC01 G 0.35线【图2】有12V电压,更换点火开关后故障排除。

案例总结: 车辆故障原因为点火开关内部失效短路,导致点火开关关闭后ACC档还有12V电压,BCM判断点火开关非处于OFF档状态,门锁电机不执行闭锁劢作。

相关资料:2017年众泰Z300_Z360原厂维修手册(含电路图)
