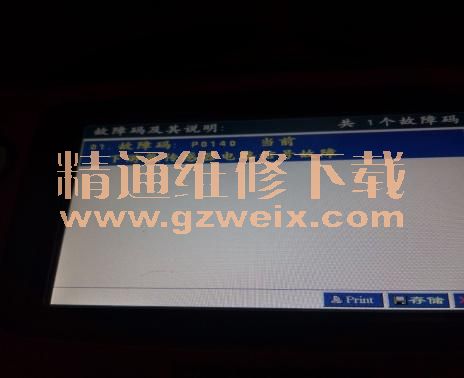

一辆行驶里程约3.1万km的众泰Z300轿车。客户在正常行驶过程中发动机故障灯常亮,用众泰与用检测仪检测出下游氧传感器信号故障(当前故障) 【图1】
故障分析: 根据电路原理进行故障分析: 根据故障码对后氧传感器A 、B、C、D针脚及相关线束接插件 进行检测分析 【图2】
排故过程:
根据故障分析进行检查验证:
1、打开点火开关,用众泰与用检测仪检测出下游氧传感器信号故障(当前故障)
2、检查氧传感器相关线束接插件,均正常
3、删掉故障码后,重新启动后故障重现
4、更换下游氧传感器,故障依旧
5、进一步检查传感器到发动机电脑板的导通性,发现到电脑板的36号针脚导通,55号针脚不导通
6、拆机舱电器盒后,发现机舱线束破皮导致短路【图3】
案例总结:
该车故障原因是机舱线束破皮,导致线束短路,从而引起发动机故障灯常亮。
