故障现象：电动尾门不工作， AC不工作，室外温度不显示，倒车影像不显示
排故过程：
1、车辆着车后使用诊断仪进入空调系统检测，诊断仪无法通讯，进入网管系统检测故障码如图，故障码均为当前状态；

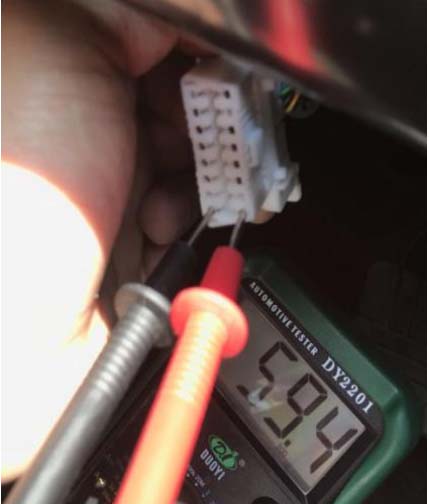

2、根据故障码显示掉线系统均为音影CAN系统，且使用诊断仪无法与AC系统通讯，断开电瓶负极测量诊断插头音影CAN 1号针脚和9号针脚之间的终端阻值为59.4欧姆，网络线路正常。

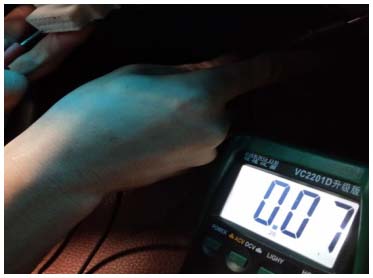

3、电瓶负极连接，将一键启动开关打开至ON档，测量诊断插头音影CAN 1号脚和9号脚分别与车身之间的电压，测量数据显示1号脚与车身电压为0.65V,9号脚与车身电压为0.07V。
4、根据测量结果确认音影CAN 系统存在单个或多个系统模块存在故障，依次断开音影CAN 系统模块测试，当断开电动尾门模块时系统工作正常，测量通讯电压正常，仪表室外温度显示正常。
维修总结：该车故障是由于电动尾门模块内部存在故障，导致影响整个音影CAN通讯电压，更换电动尾门模块后故障彻底排除。
