比亚迪476/487国六机型喷油器拆装维修指导
来源:本站整理  作者:佚名  2022-12-19 06:43:00

 售后反馈476/487国六发动机喷油器O形圈破损问题,原因为售后拆装喷油器时操作不规范导致O形圈破损,具体维修操作流程如下:

A:检查确认喷油器处存在油渍,需要拆解喷油器确认O形圈的状态:
1、首先用手顺着喷油器安装孔水平方向取下喷油器。(注意在取出过程中不能扭曲喷油器O形圈)

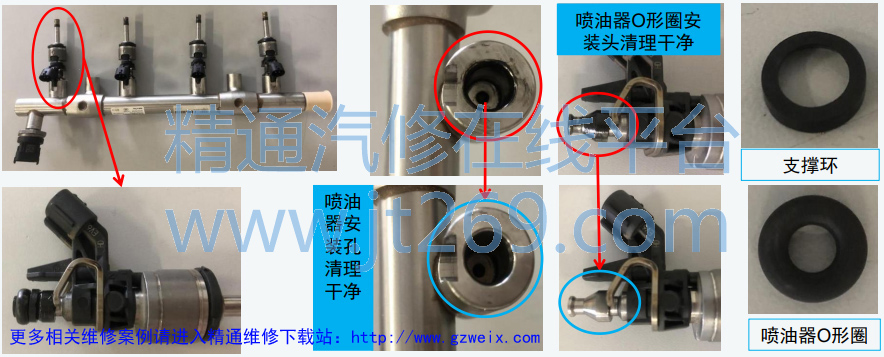

2、取下喷油器O形圈及支撑环确认有无异常(有异常进行更换),无异常使用无尘布擦试喷油器安装孔、喷油器O形圈安装头、喷油器O形圈及支撑环,确保安装前各部位无杂质、脏污及破损等异常情况;并将缸盖上的座孔洗净擦干,保证无油污、杂质。
B:在安装喷油器O形圈、支撑环时操作步骤如以下所示:

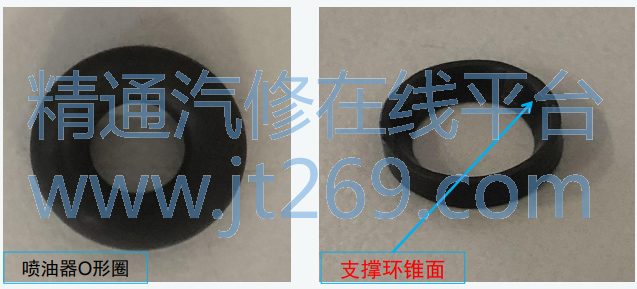

1、安装时先装入支撑环(注意支撑环的安装方向,有锥面的一端安装在下方。);再安装喷油器O形圈(安装前可在喷头处涂适量机油方便润滑安装,涂摸均匀,不成水滴状)。
2、将喷油器装入喷油器安装孔内(安装前先在孔口或密封圈上涂适量机油,方便润滑安装)。
3、检查确认支撑环未装反,O形圈无划伤、破损等异常情况。
注意:安装过程中保证手无油污、脏污或有戴无尘手套操作,防止二次污染造成损伤。
C:在安装燃油分配器总成时操作步骤如以下所示:

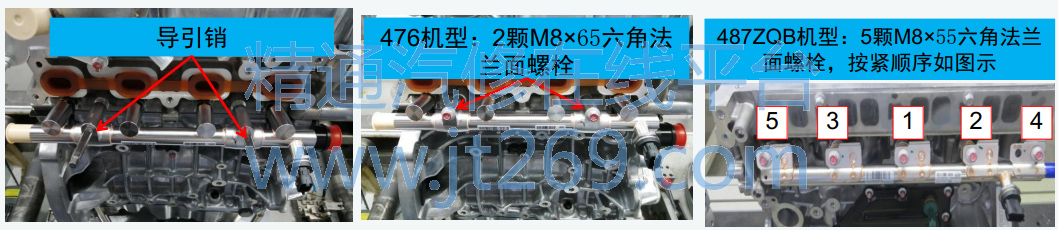

1、将2根燃油分配器安装导引销装入缸盖螺纹孔中;
2、拿取燃油分配器总成,沿着导引销,装入缸盖进气侧喷油嘴安装孔;
3、取出2根导引销,拿取2颗M8×65的六角法兰面螺栓穿过燃油分配器总成,旋入缸盖;
4、先用气/电动扳手预紧螺栓,再用力矩扳手紧固,力矩:24N.m。

用机型 476ZQB、476ZQC、476ZQD、487ZQB
