景逸 S50 商品车，里程 10KM，玻璃升降控制器内部与右后玻璃升降电机内部都发出嗒嗒的异响，且右后车窗玻璃升起后，自动下降。

2 原因分析

KEY—ON 时，玻璃升降控制器内部与右后玻璃升降电机内部都发出嗒嗒的异响，且右后车窗玻璃升起后，自动下降，可能原因为:a.升降器控制主机； b.右后玻璃升降器开关;c.左前门玻璃升降主开关;d.线束故障。

3 检修过程

KEY—ON 时，玻璃升降控制器内部与右后玻璃升降电机内部都发出嗒嗒的异响，且右后车窗玻璃升起后，自动下降，测量玻璃升降控制器 10（ PW10/GB） 号端子电压为 6 伏，电压正常。测量玻璃升降控制器 11（ PW11/GR） 号端子电压为 2.14 伏，电压异常，正常应为 6 伏的低电压信号，拆下 IP16 插头 ，测量玻璃控制器主机本体测 11 号端子，电压为 6 伏，证明玻璃控制器主机无异常，用万用表二极管档测量拆下的 IP16 插头， 11（ PW11/GR） 号端与搭铁不相通，说明线束并未搭铁，线束接触不良的可能性较大，恢复 IP16 插头后测量右后门升降器 RR02 插头的 2（ PW09/YR） 号端子，电压为 2.14 伏，电压异常，说明接触不良的故障点在 RR02 插头之前，当拆下 IP-RB1 插头后玻璃升降控制器内部与右后玻璃升降电机内部异响同时消失，仔细检查发现 17（ PW11/GR）号端子插头松动，重新调整端子间隙后，故障排除。

4 处理方法重新调整 IP-RB1 插头的 17（ PW11/GR）号端子间隙后，手动拉扯线束端子测试，故障排除。

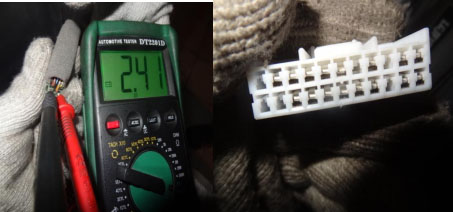

5 相关照片
