风行景逸1.5XL刹车时方向盘发抖故障检修
来源:本站整理  作者:佚名  2021-12-06 09:26:20

 对景逸 1.5XL 车型踩刹车时出现方向盘发抖的现象,请各服务站采取以下方案进行处理:

1.首先检查驱动轴锁紧螺母是否扭紧,然后对制动盘表面跳动量进行检测,对跳动量超差的对制动盘进行光盘处理,对刹车片磨损到极限(厚度<23mm)的更换新的刹车片。相关测量数据如下:
1.1.制动盘维修前要求(总成测量):
左制动盘厚度:≥24.2mm 左制动盘跳动量:≥0.10mm
右制动盘厚度:≥24.2mm 右制动盘跳动量:≥0.10mm
1.2.制动盘表面加工要求:

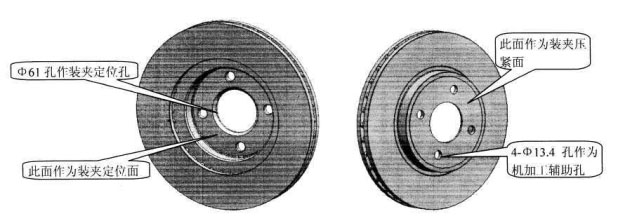

制动盘装夹要求:
1.3.制动盘表面加工后要求:
左制动盘厚度:≥23.6mm 左制动盘跳动量:≤0.10mm(装配总成后测量)
右制动盘厚度:≥23.6mm 右制动盘跳动量:≤0.10mm(装配总成后测量)
制动盘表面加工后粗糙度要求:Ra<1.6um;
建议两个制动面厚薄差控制:≤0.01mm;
该制动盘极限使用厚度为 23mm,厚度小于 23mm 请予以报废处理。

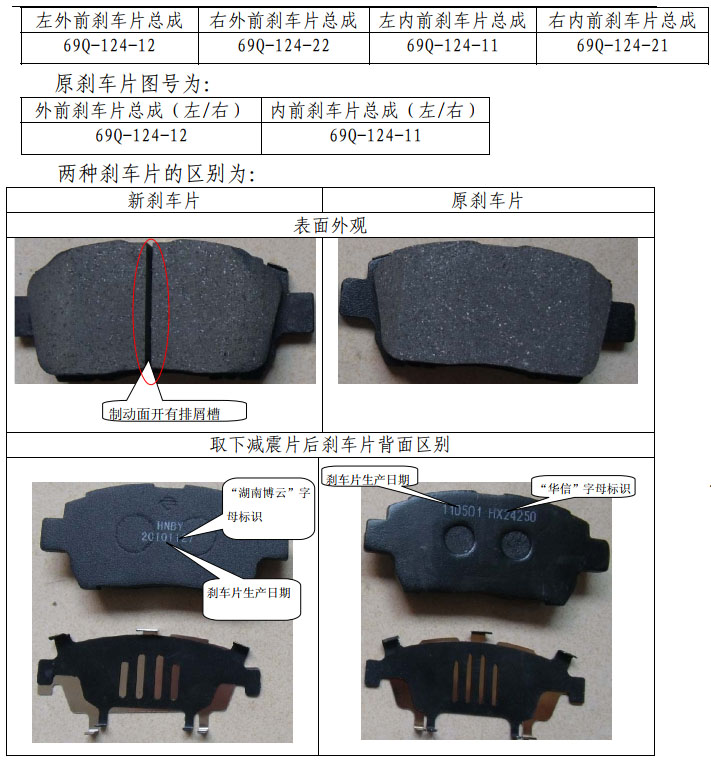

2.新的刹车片图号为:
