风行菱智M3车辆闭锁时烧保险
来源:本站整理  作者:佚名  2021-11-25 08:51:37

 1 故障现象

一辆菱智 M3,按遥控器关车门时, 门锁电机不工作,双闪指示灯亮。
2 检查过程
2.1 检查遥控中控主机保险, 发现保险丝已烧断,更换保险后,按遥控器,发现开锁时工作, 闭锁时不工作,然后保险丝再次烧断。
2.2 拔下左、 右车门的门锁电机插头后, 动作测试故障重现。

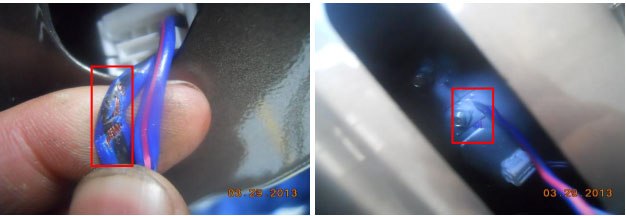

2.3 将侧门门锁电机插头拔下后, 发现装配时将线束挤破,线束搭铁,图如下:
3 处理结果
更换故障线束处理。
4 总结分析
4.1 从车辆现象并结合电路图可知,车辆开锁时门锁电机工作,闭锁时不工作,并且保险丝烧断,表明车辆闭锁时存在电路搭铁导致,即四个门锁电机中存在一条或多条电路搭铁。
4.2 从检查过程中,比较值得借鉴的地方是,逐个门锁电机插头拔下后的动作测试,在不能准确确认故障时,这是一种比较有效的方法。

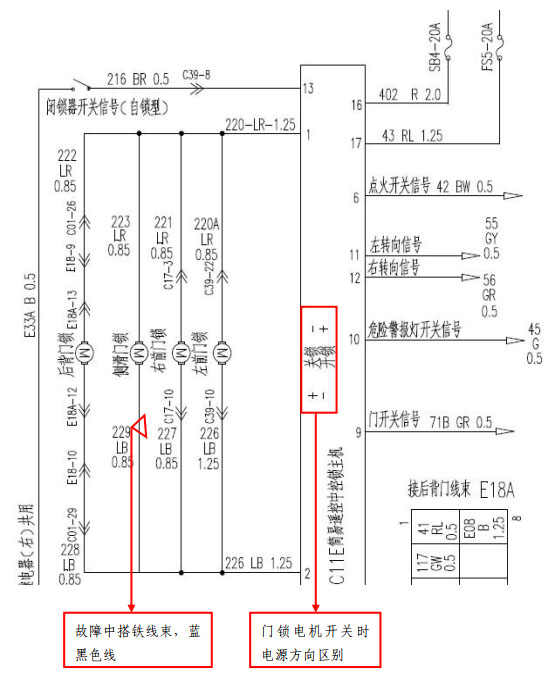

4.3 具体的电路图及解析如下所示。
