风行景逸SUV前、后氧插接错误导致车辆报P0133故障码
来源:本站整理  作者:佚名  2021-11-25 08:49:43

 1 故障现象

一辆景逸 SUV, 由于发动机故障灯亮,经过多次维修未能解决。行驶里程 1565km, 反映发动机故障灯亮,报 P2138 故障码,采取更换发动机线束处理。
行驶里程 1627km, 再次反映发动机故障灯亮, 更换发动机 ECU处理。
行驶里程 1839km, 又再次反映发动机故障灯亮,车主不让维修,对车辆进行现场处理。
2 检查过程
2.1 对车辆进行故障码检查,车辆出现故障码为 P0133(上游氧传感器老化),服务站用的诊断仪为 KT300,无法读取车辆的数据流。从故障码判断,车辆与之前的 P2138 故障码不是同一故障。

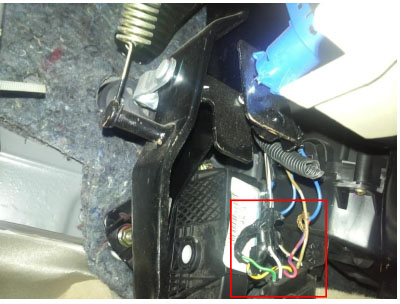

2.2 对车辆更换及检修的零部件确认,发动机线束和 ECU 更换的图号与原车对应,机舱线束由于服务站检修不规范,造成多次剪接,照片如下所示。

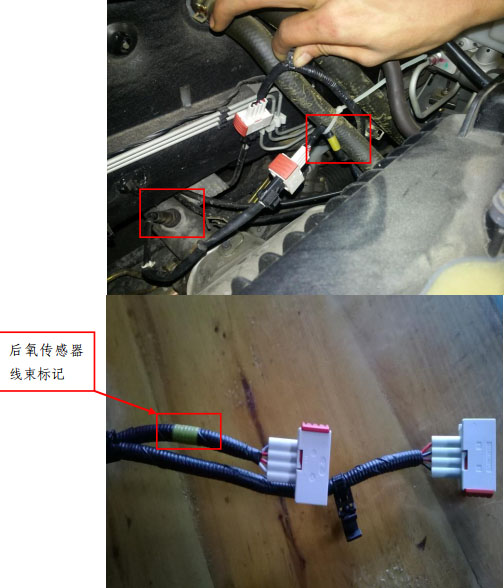

2.3 对车辆插接进行检查, 着车状态下, 拔掉前氧传感器插接件时,发现车辆显示的是下游氧传感器故障码; 将前氧传感器插接后,拔掉后氧传感器插接件,显示的是上游氧传感器故障码。初步判断为前、后氧传感器插接件插接错误导致,经进一步确认, 带黄色标记的线束为后氧传感器线束, 但故障车前、后氧传感器插接刚好相反, 照片如下:
3 处理结果
将前、 后氧传感器插接件正确插接,一个月后回访客户,故障排除。
