风行景逸1.8车型车窗无法自动升起
来源:本站整理  作者:佚名  2021-11-26 08:42:51

 故障现象:一辆景逸车,在行驶里程到 186023 公里时,操作遥控器五门上锁解锁功能正常且两前门可以自动升窗,但两后门无法自动升窗。

原因分析:
造成故障的原因有:
中控控制单元故障(中控主机);
后门车窗升降器故障;
线路接触故障;
车窗控制器故障 。

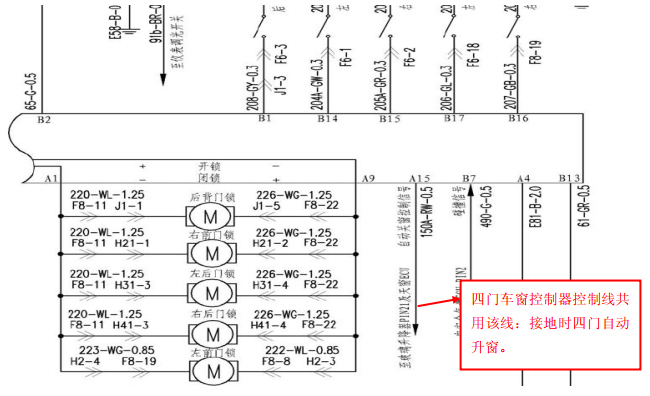

根据线路图分析其自动升窗原理:当中控控制单元接收到上锁信号后在控制五门闭锁的同时,控制四门玻璃升降器控制器信号线接地( 1 秒)使其完成自动车窗。因四门自动升窗控制线是共用中控主机A15 号线,且前门正常所以可以排除中控主机问题,原因应该在线路接触不良或断路问题上。

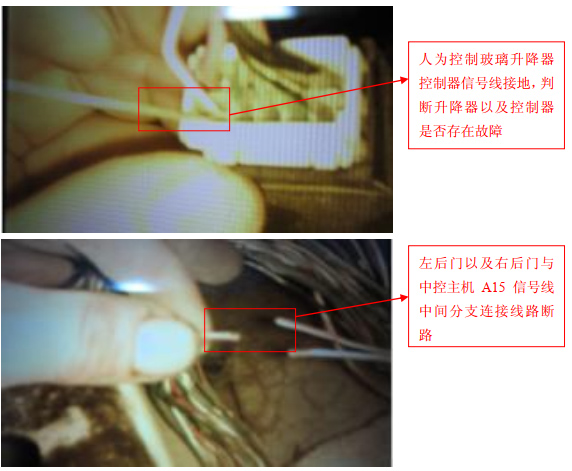

排除过程:拆开左后门内饰板人为给该玻璃升降器控制器控制线一个接地信号,左后门能够自动升窗, 说明升降器和控制器均良好。问题在于该控制线到中控主机有断路之处,根据线路图逐步查找,在正驾座椅下方找到信号线的断路之处。处理完毕之后上述问题得到解决。
分析总结:由于左后门和右后门的控制信号线在正驾下方的线路中有一处是共用接头,时间长导致该接线头氧化脱落。致使控制信号开路出现上述问题。
