故障现象:发动机故障灯点亮。
故障原因:仪表板线束内CAN-L线虚接。
DTC列表:U110087，U110187，U112487，U112787，U0196-87，U015587，U10E287，C036200，B2D2687，U01B8，U0155，U0155，U029988，U015587
排查流程:
检查故障码状态。
A诊断仪读取故障码。
B.记录故障码并清除故障码，检查是否间歇性故障。
诊断仪读取故障状态。
A.诊断仪读取到VECU、CCM、HTCU、ESC、PTO等多个系统在故障状态时报通讯类故障且为当前故障。
B.根据故障现象和读取到的故障代码初步判断CCM、仪表板线束、IVI主机的CAN通讯不良。
对诊断信息依次排查。
A.对CCM进行了ABA对调测试故障依旧。
B.对IVI主机进行ABA对调故障依旧。
检查CAN通讯。

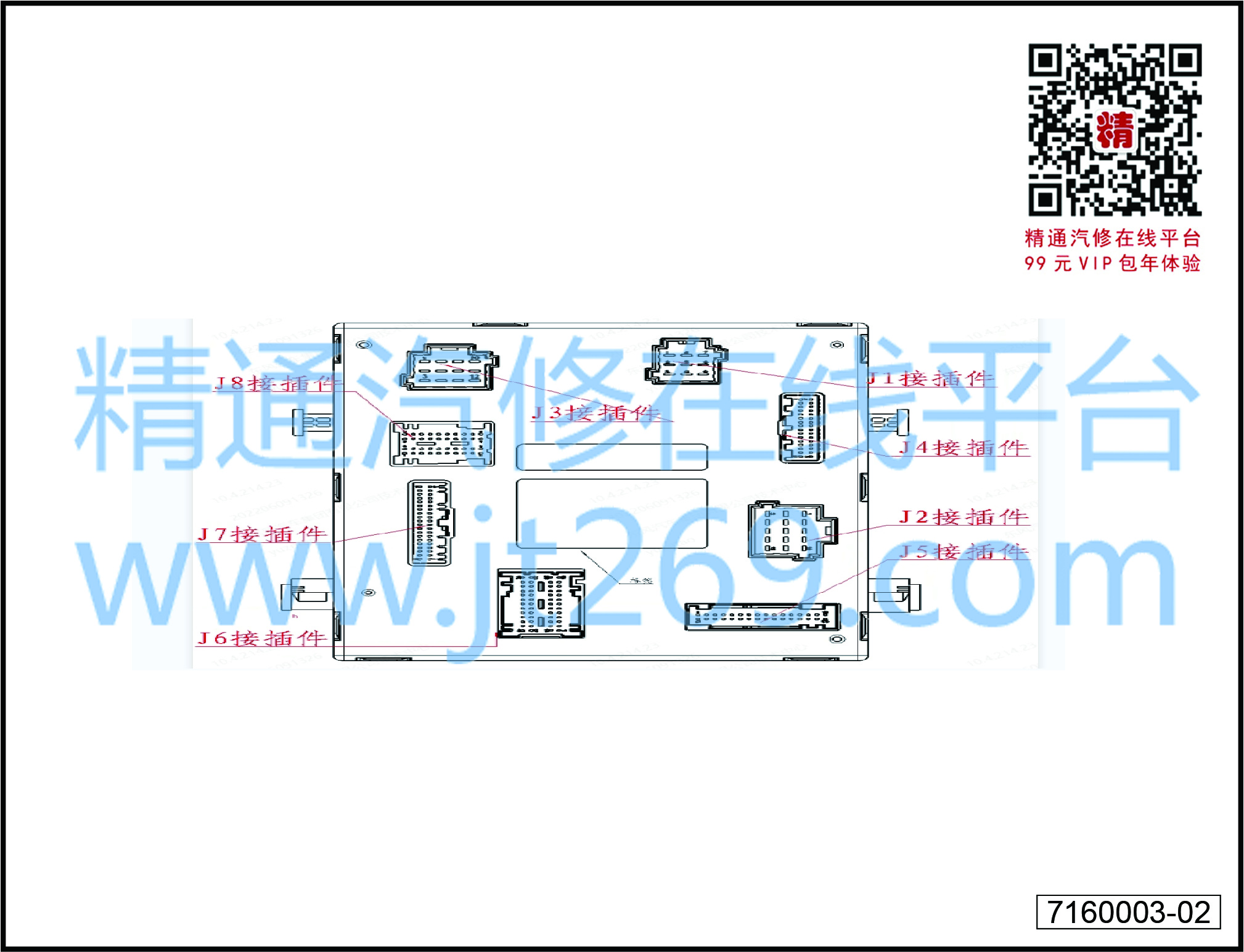

A.检查CAN-H电压2.8V 、CAN-L电压2.2V。对CCM的J7和J4插接器上的所有CAN线路的阻值及电压进行测量，阻值为60欧左右（正常为60）均在正常值。
B.对IVI的CAN线路检测，CAN-L线路电压异常，测量的结果为0V。
C.检查发现为偶发性故障，沿着CAN线路依次排查，CAN-L线在仪表板线束中间有绞接点。检查发现仪表线束内部CAN-L有虚接情况，故障点找到。
确认故障是否排除。
A.连接故障诊断仪至诊断测试接口。
B.启动车辆至 ON 状态。
C.清除故障代码。
D.路试车辆至少10min。
E.再次对控制系统进行故障代码读取，确认系统是否有故障代码输出。
