1.仪表显示外放电模式原因：
由于低压接插件进水，导致CC与地线之间的阻值处于1750欧至3000欧之间，OBC识别为放电模式，启动对外放电功能。
2.OBC失效原因：
OBC处于220V对外放电模式下，插入常带220V电压的慢充枪，由于OBC输出220V与插入的充电枪引入的市电220V相位不一致，导致功率管短路。
一、OBC PFC/INV原理图：
1. 电流回路
（1）逆变正常工作，正半波电流回路如下：电流回路通过电感L1，可控制回路电流。

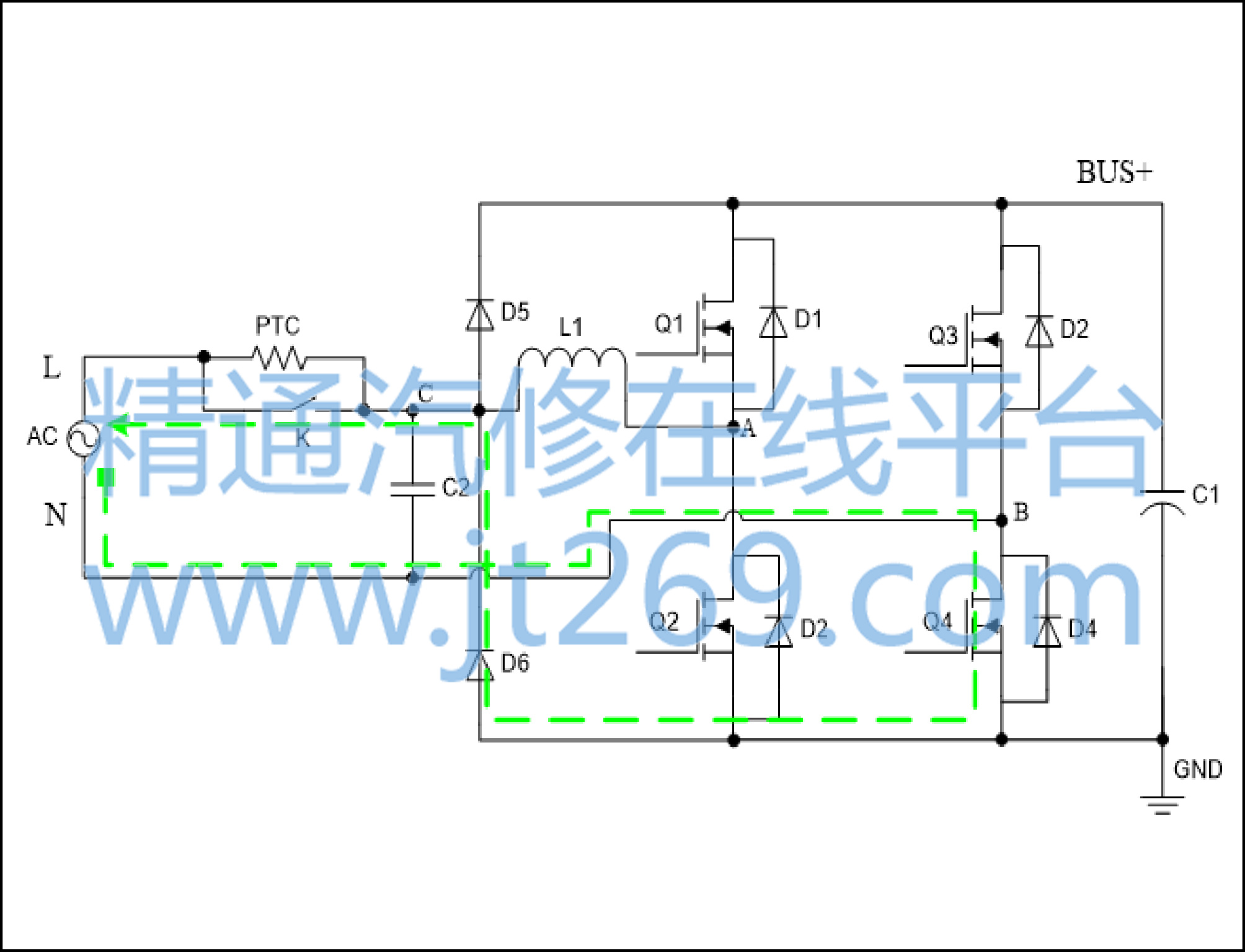

（2）逆变正半波工作时，接入市电，如果这时市电正好是负半波，电流回路如图：
市电经过N-Q4-D6-K-L，市电回路间没经过L1电感，瞬间短路，Q4或D6损坏。
（3）负半波分析与正常半波对称。
二、逆变发波逻辑：
正半波时，高频管Q1 SPWM发波、Q2互补，工频管Q4常开。
负半波时，高频管Q2 SPWM发波、Q1互补，工频管Q3常开
故障复现测试：锁定插接器进水是真因。
模式1充电枪，插接器浸水短路，复现无法充电，OBC-PFC电路烧蚀，损坏后上报220V电压为157V（故障车169V）。
OBC进放电状态下插入模式一充电枪
PFC电路损坏。
