失效机理：
LED+短路后，LED驱动芯片54201检测到电流过大会进入保护，拉低串行器96705的12V电压输入，串行器无法正常与车机通讯。

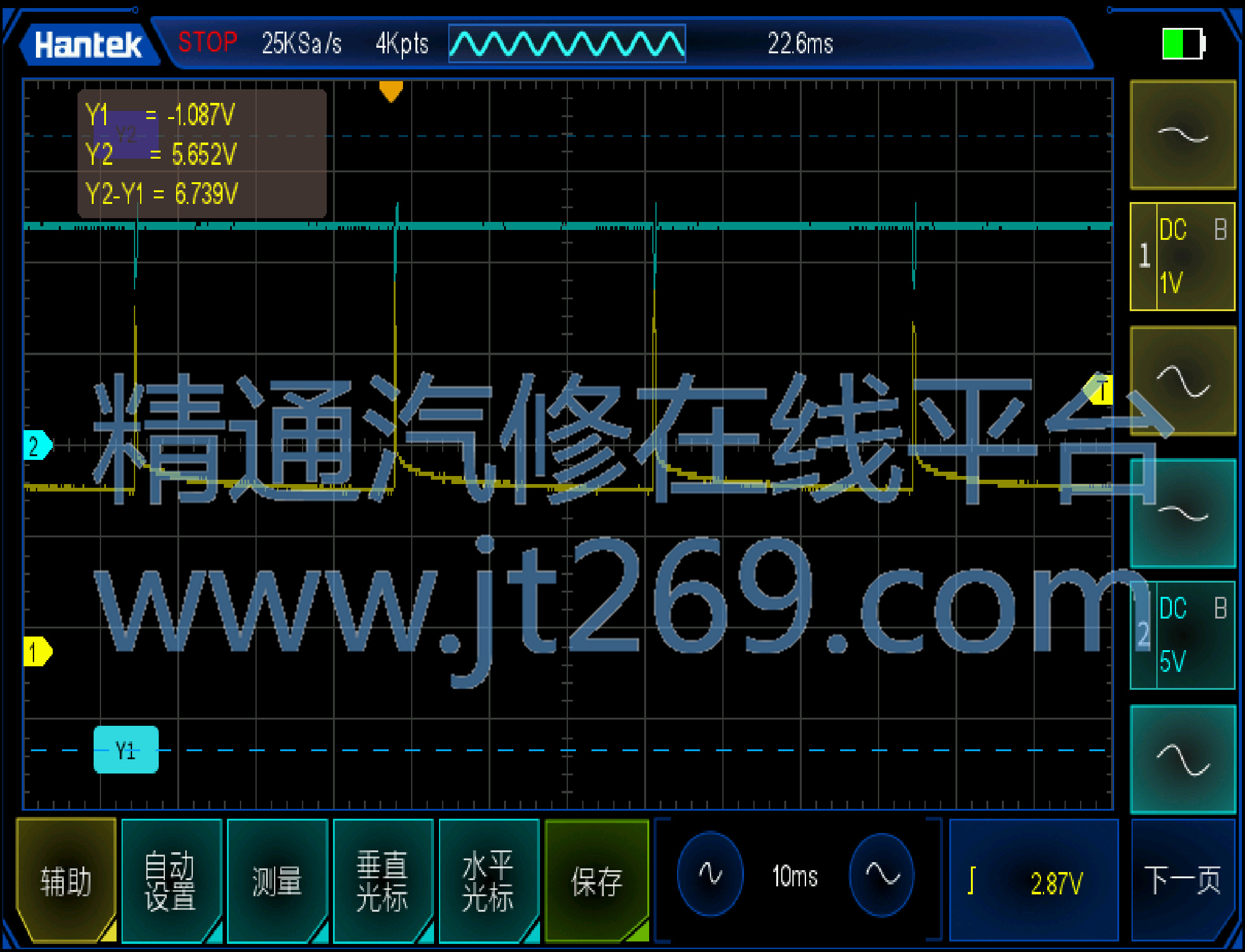

信号测试：
故障件每33ms拉低12V输入电压至8V。
蓝色波形：同轴输入电压；
黄色波形：LED驱动输出电压。
通过测试发现，故障摄像头模组上电过程中，输入电压被拉低至8V，并且每次LED驱动输出都会拉低输入电压，保护后恢复12V，由于LED驱动的保护机制为30Hz反复重试，所以导致输入电压反复被拉低。
失效原因：

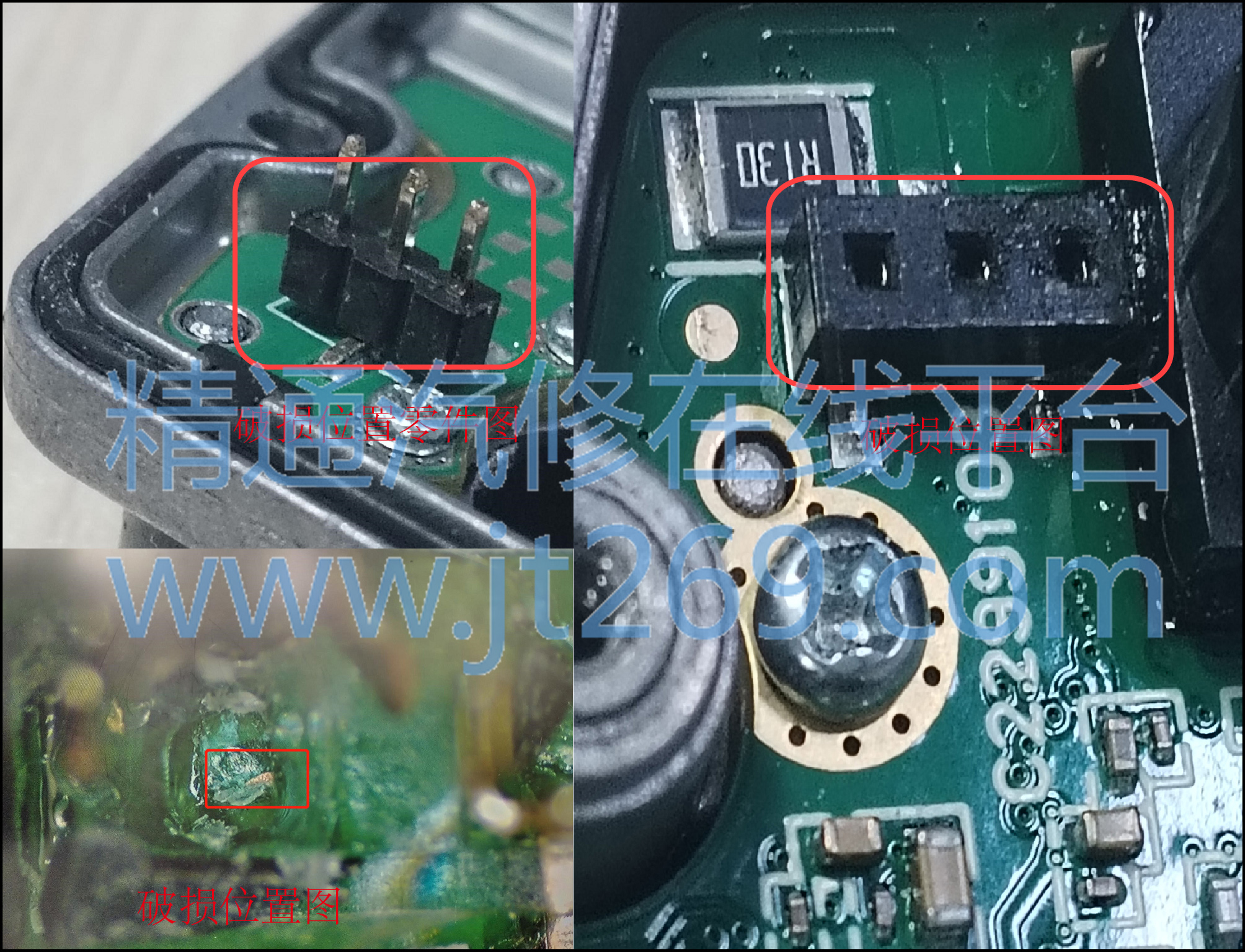

灯板3pin连接器中间的pin脚顶破PCB绿油层，与板内GND短路。

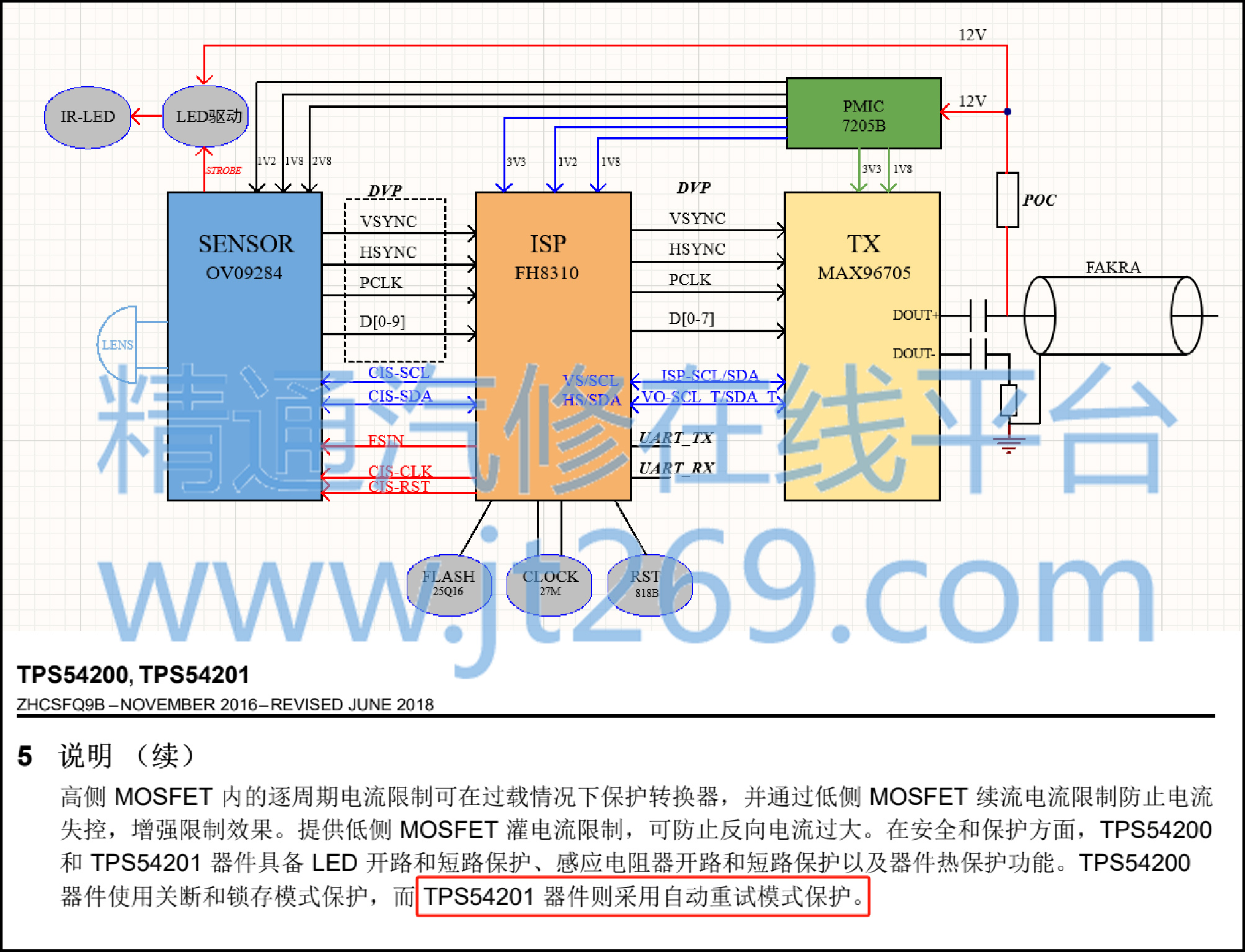

布板原理：
结论：通过拆解摄像头发现，PCB板上阻焊层被划破，导致LED灯板PIN针与其他线路短路；
过孔短路：此过孔为LED驱动FB反馈电路，短路到GND后导致驱动无法识别LED电流，使得输出电流过大，导致芯片进入保护模式；
LED输出：LED输出与GND短路，导致芯片输出进入保护模式；
