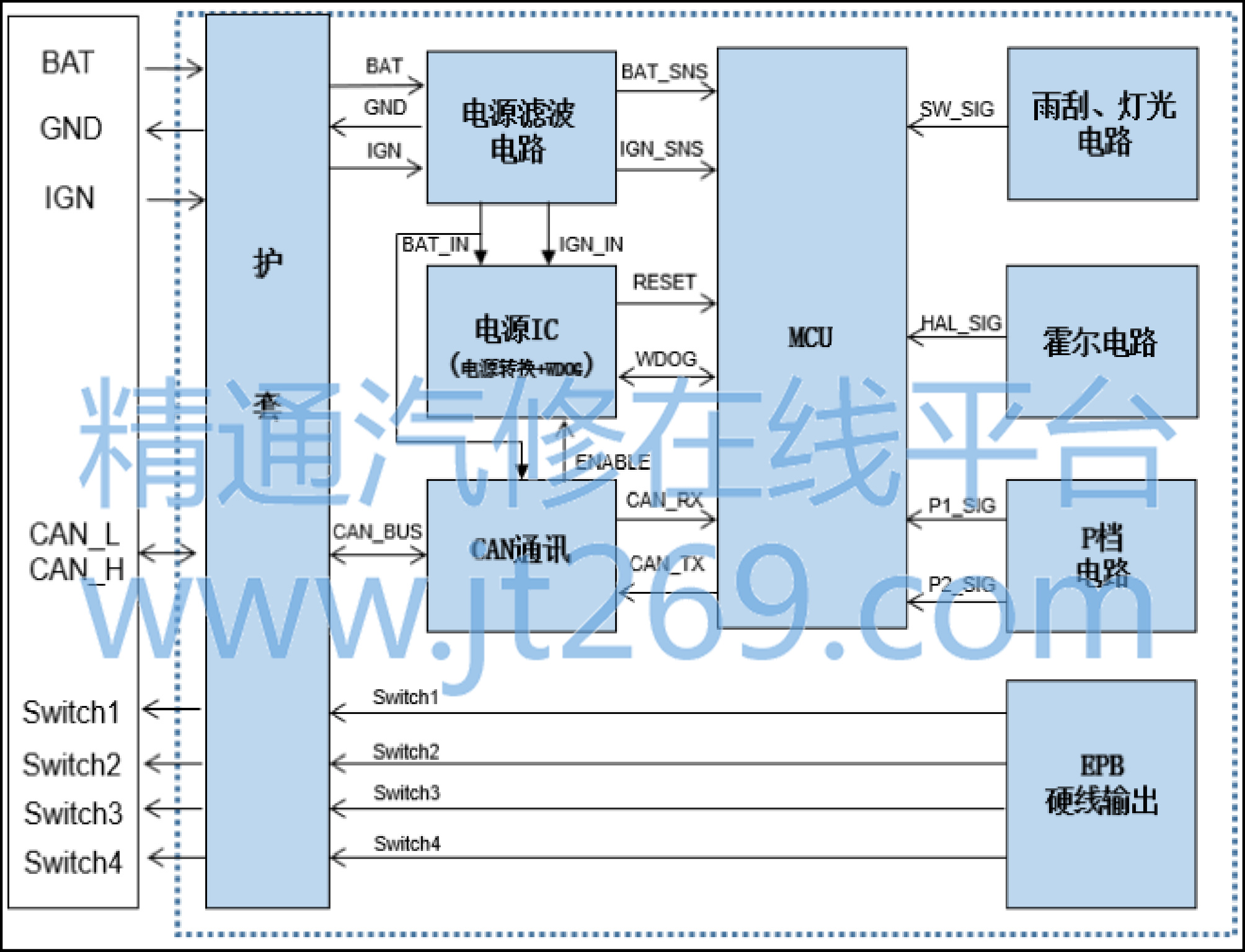

硬件原理
备注：无B+，无网络管理，适配CAN/CANFD。

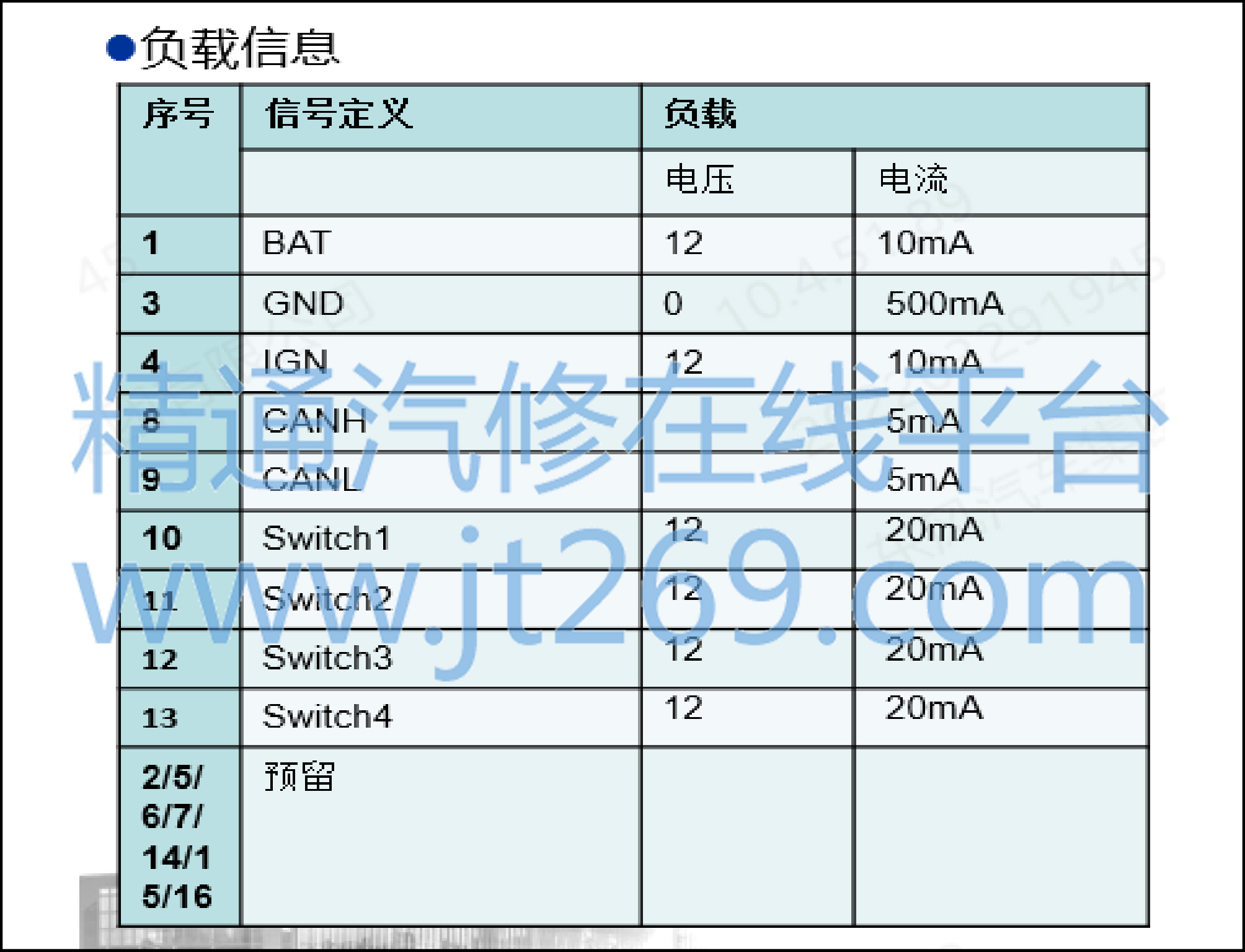

原理及针脚定义
开关对接插接件型号:电器端:1123419-1线束端:3TK16FW，HL端子:316836-1。

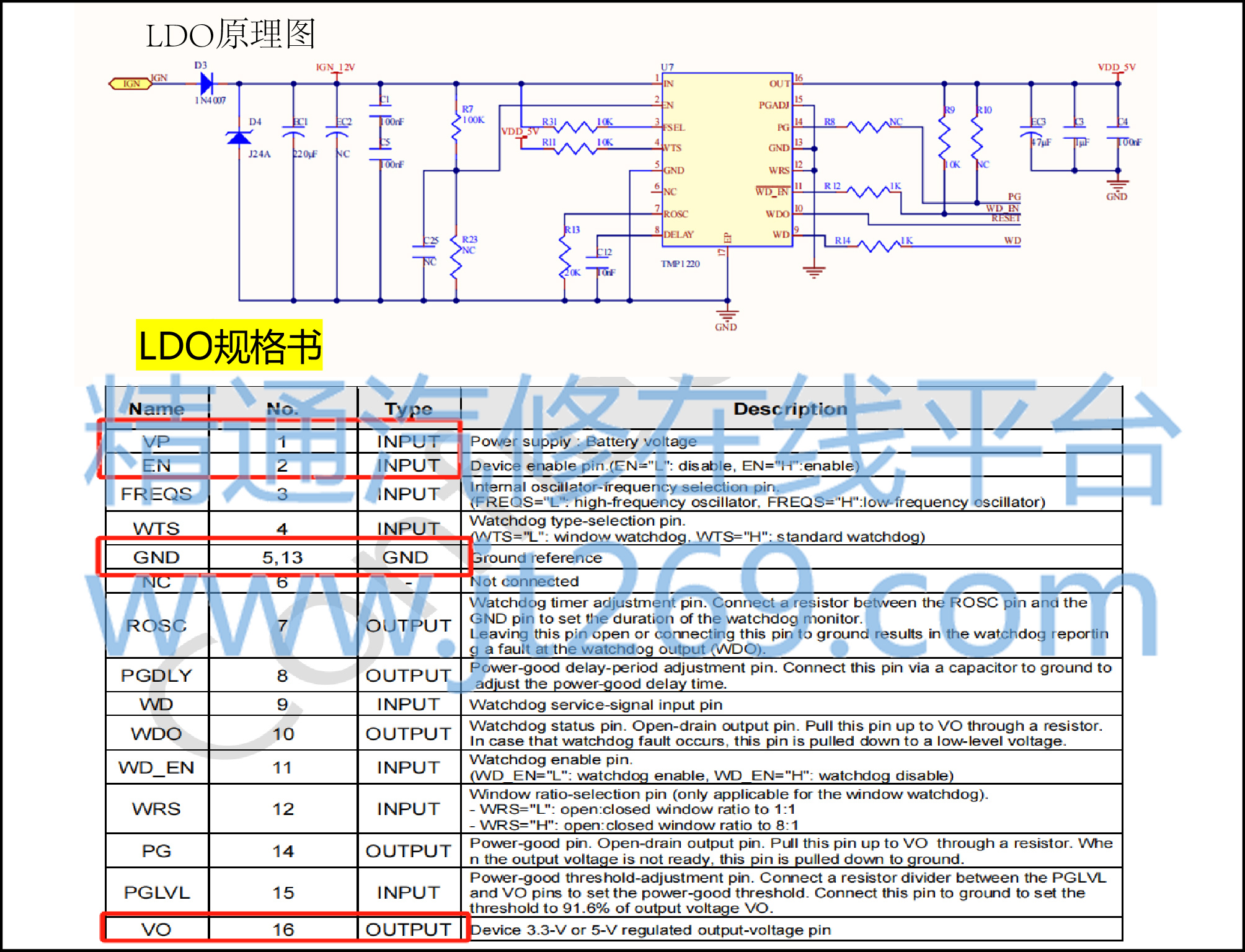

故障再现时测试元器件，LDO芯片存在异常：

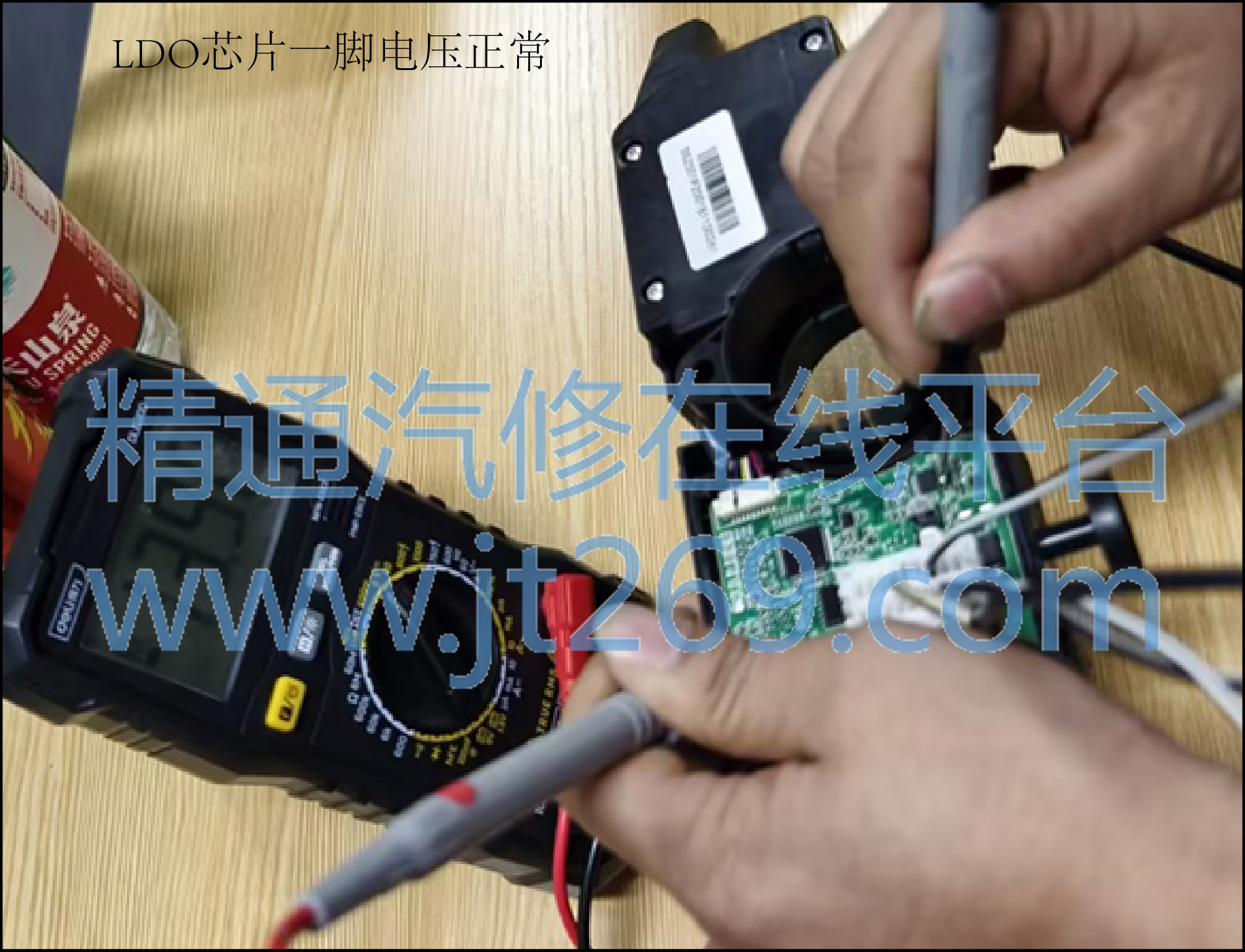

1、1脚电压正常，要求为12V，（实测为12V）

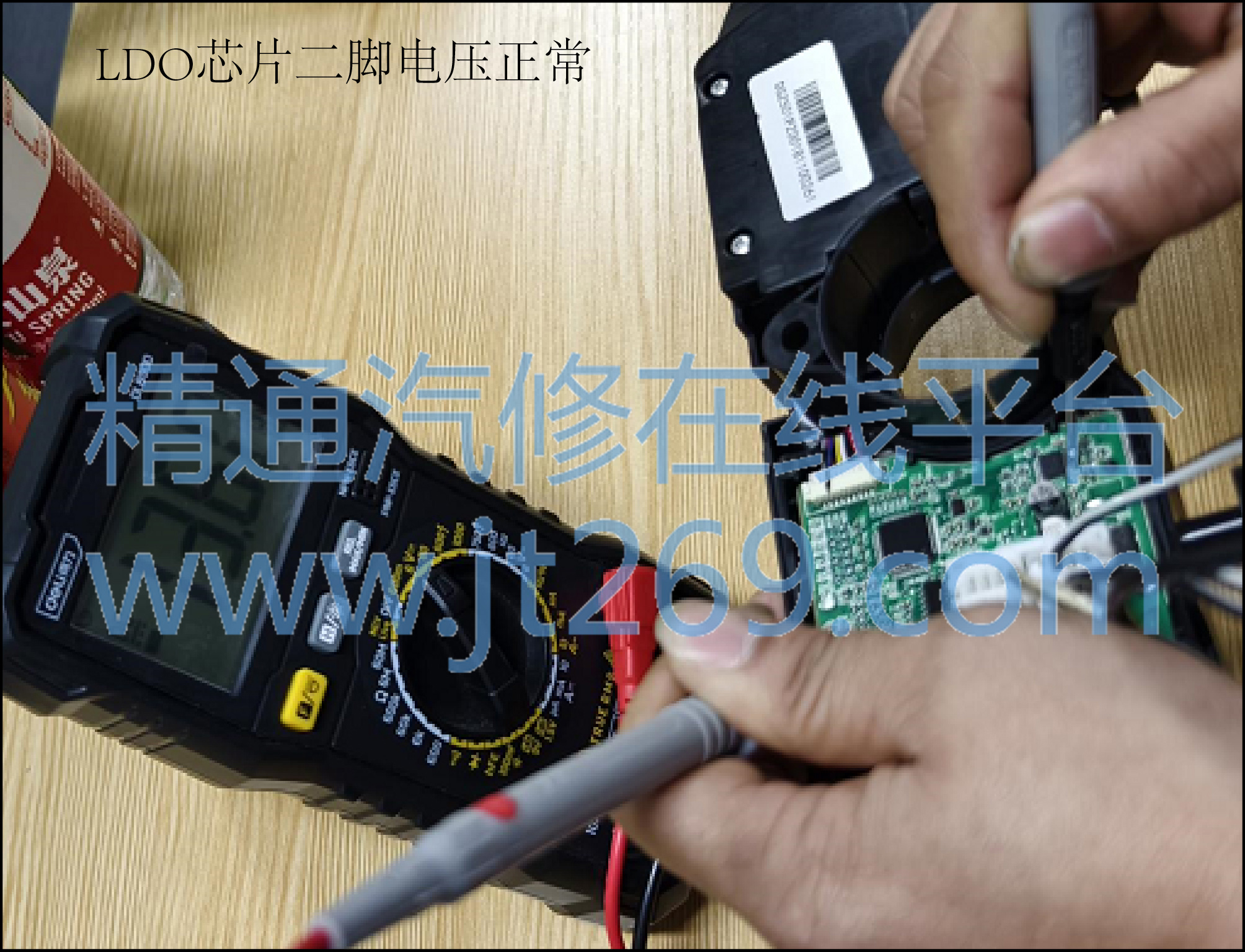

2、2脚（EN)电压正常，要求为12V，实测为12V
3、5/13脚为地线，测试底线接触正常。

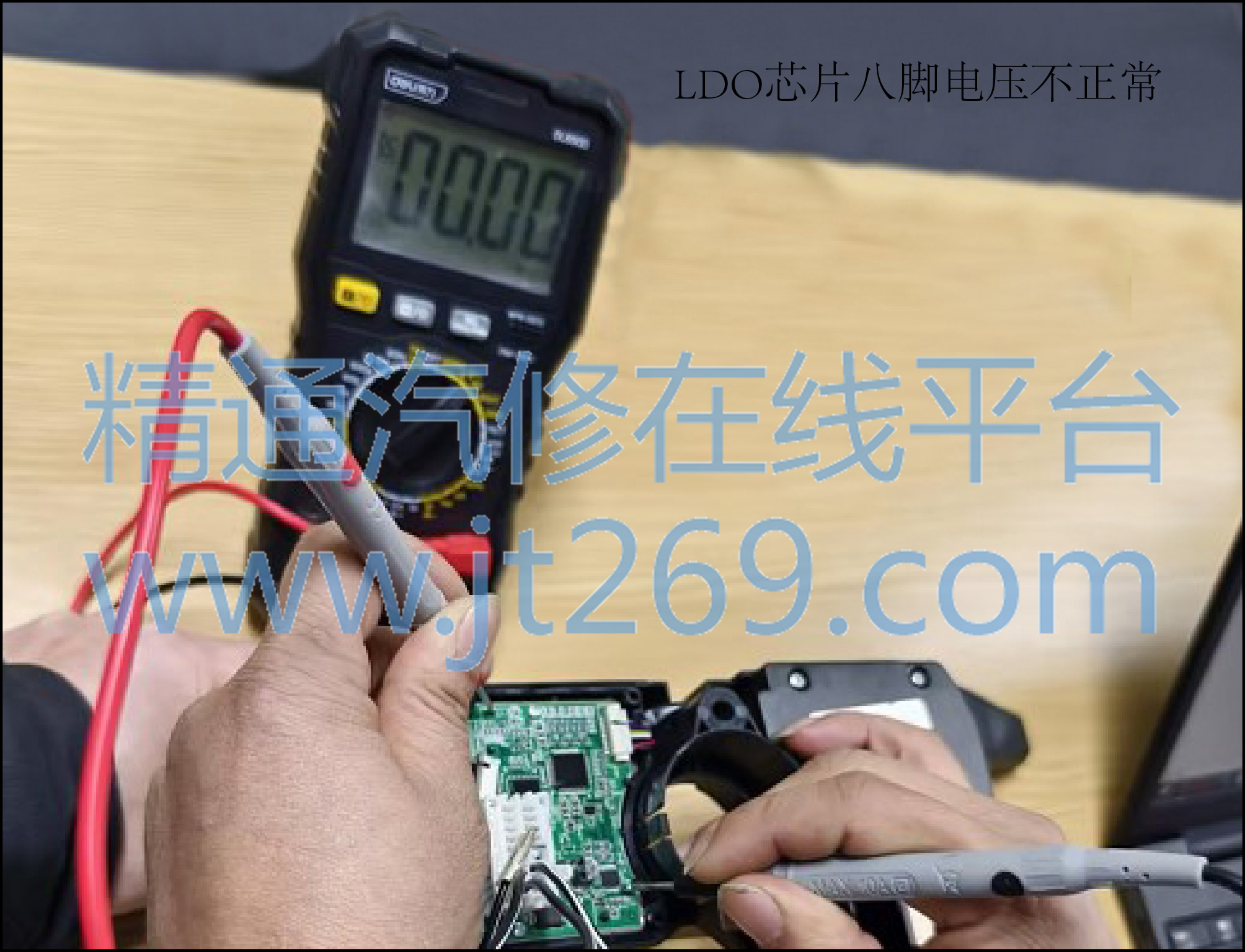

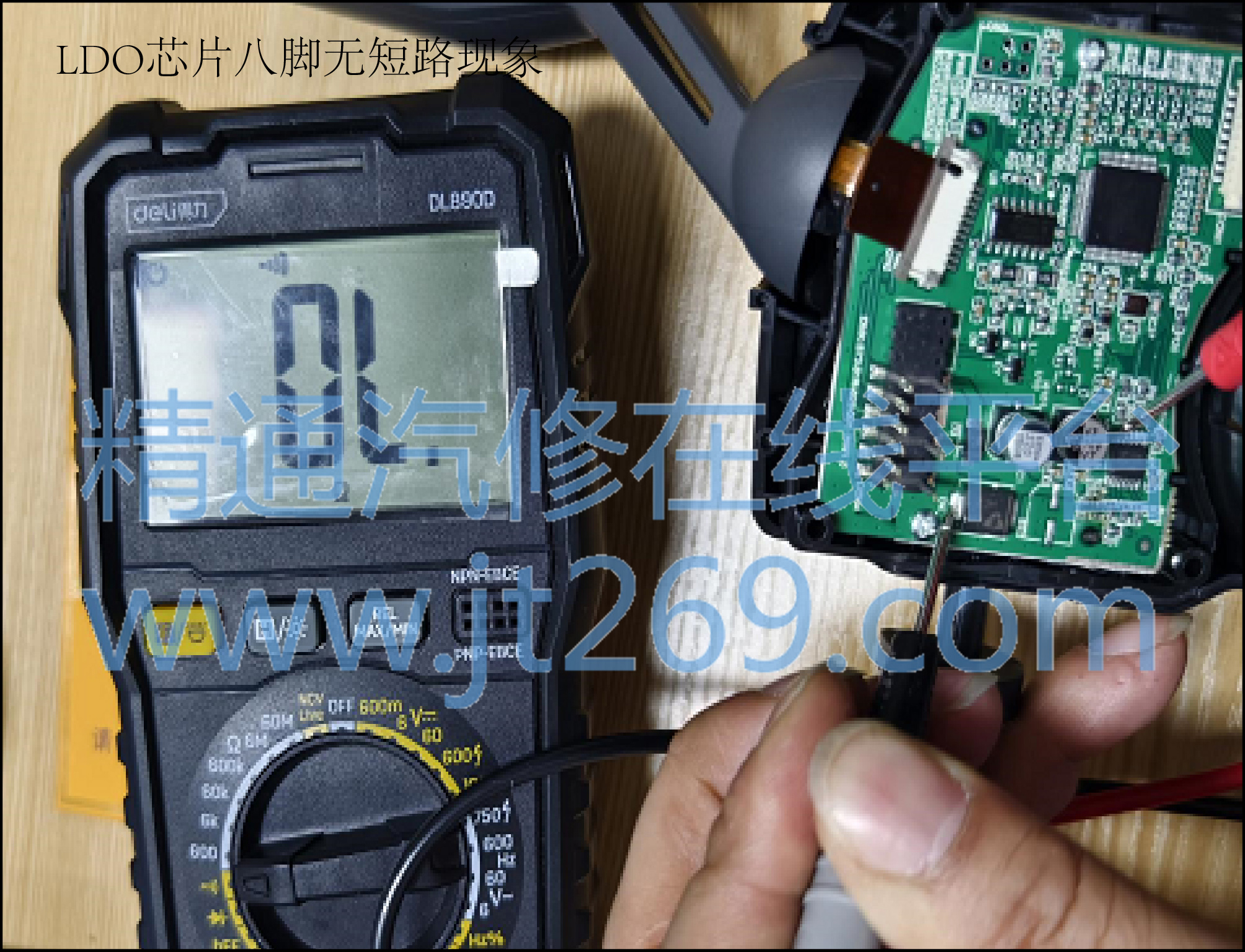

4、pin16脚为5V电压输出脚，要求为5V，实测输出为0V。
测试分析锁定为LED芯片不良。
