诊断思路：

1、 诊断仪无法进入氛围灯模块；

诊断仪检测BCM模块报LCU L M R节点丢失， 电动窗开关PWS LIN总线通讯失败。

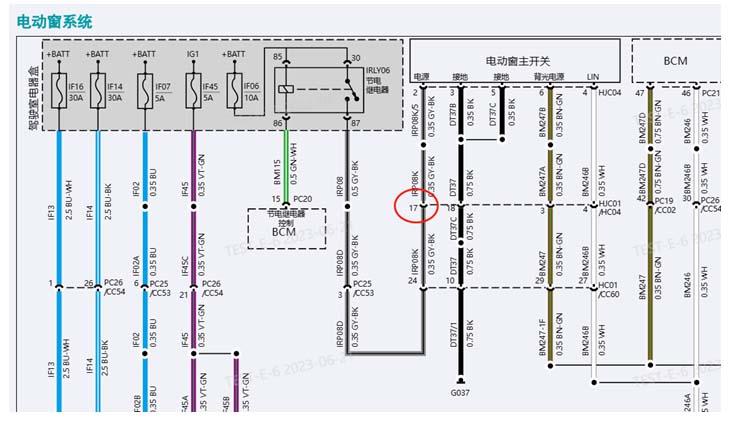

2、根据故障代码查询电路图查询发现玻璃升降主开关电源线对地短路。

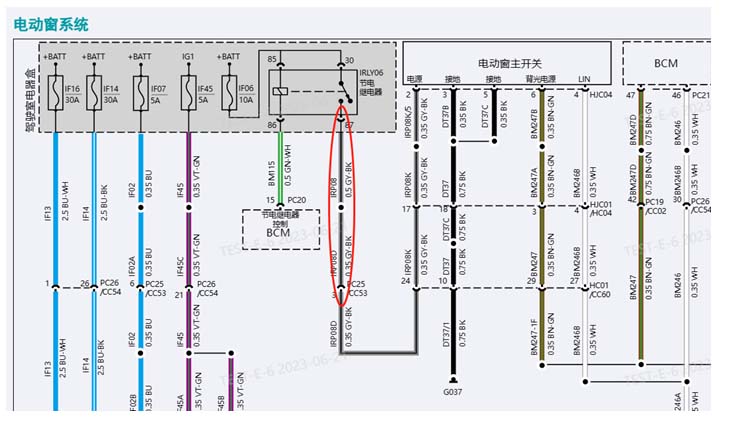

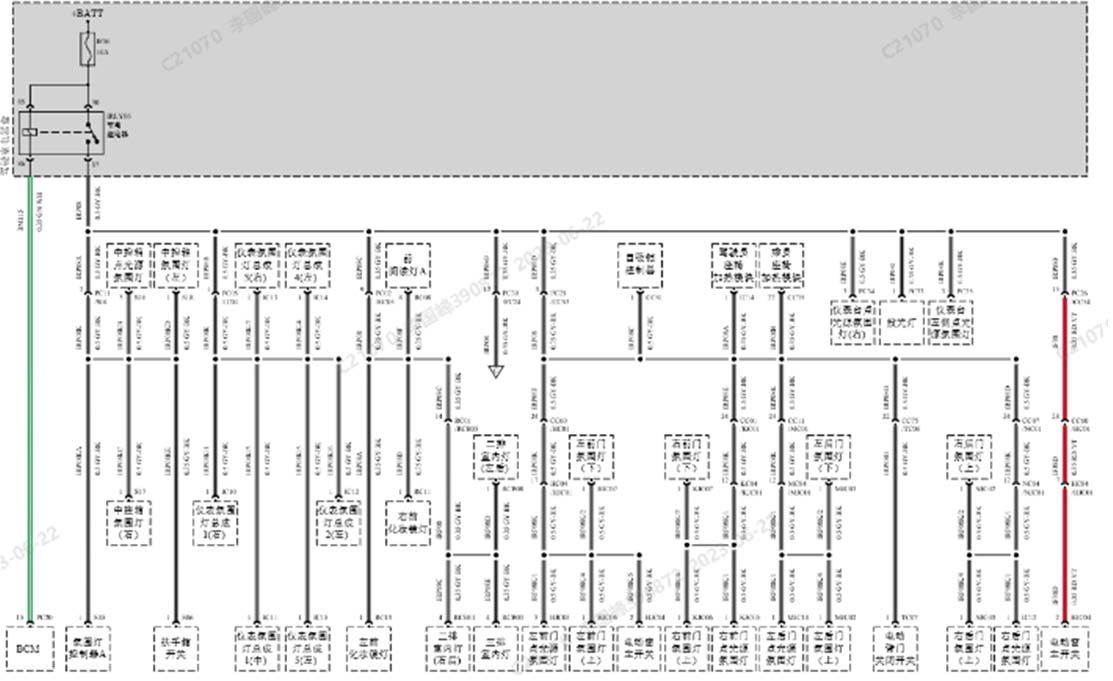

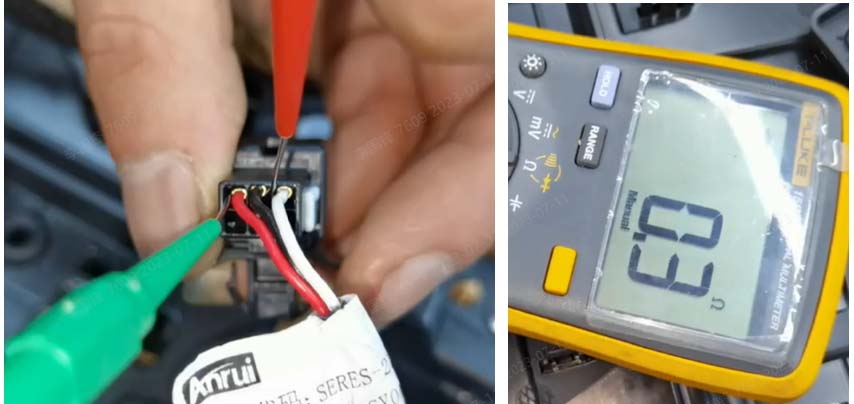

3、和技师沟通，根据电路图挨个拔关联插头 插拔测试，发现右后门 门饰板氛围灯电源线与地线短路，将该插头拔掉后，玻璃升降主开关电源线不再对地短路，但是电压为零，检查保险丝IF06发现没有烧毁有电压14V，测试继电器87端与插头PC25的3号针脚处于断路状态。初步判断要故障在驾驶室线束。

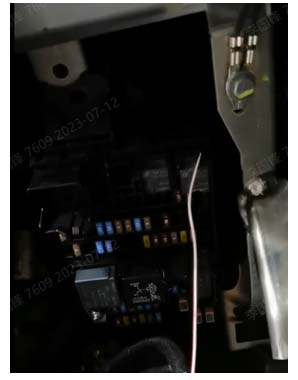

4、测量确认继电器30号针脚电压14V正常，87号端子飞线到PC25插头3号段子后主驾控制开关恢复正常。
