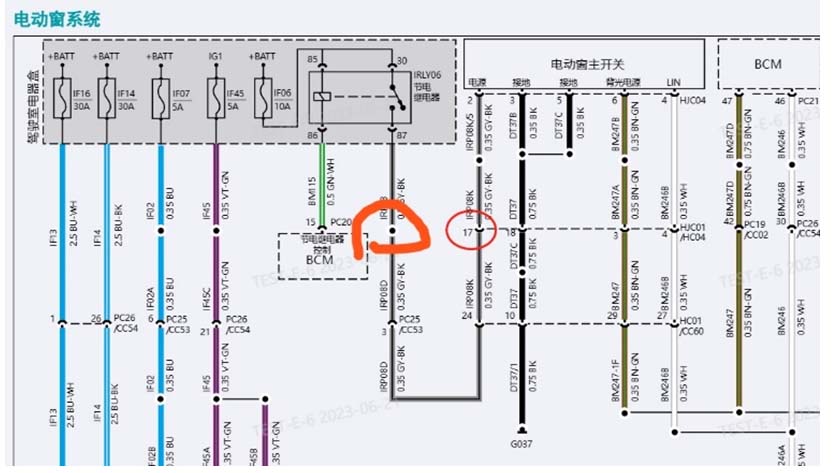

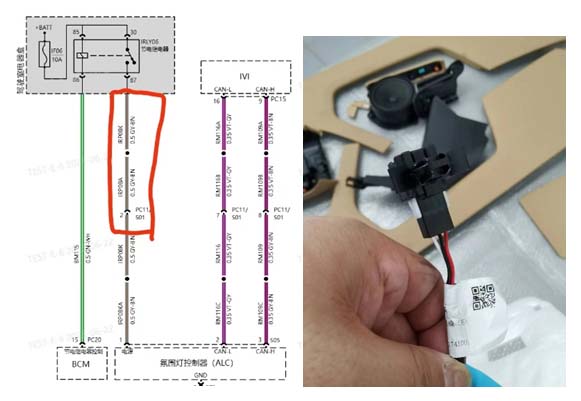

5、测试发现还是87号端子到PC11的2号针脚处于断路状态，用飞线连接氛围灯恢复正常。
6、由此说明需要看一下这个挂点，氛围灯模块的供电也是在这个挂点上。目前有2路都是断的。

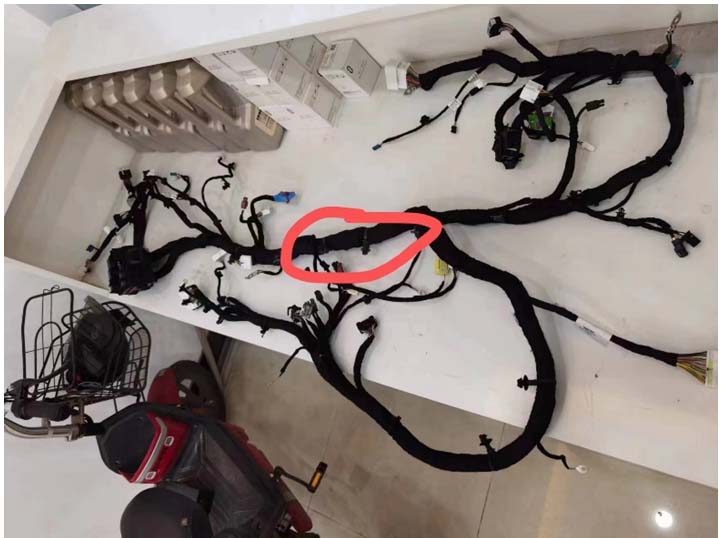

7、检查没有发现被挤压、破损痕迹，外观没有发现问题。拍照后，剥开线束，没有发现异常。

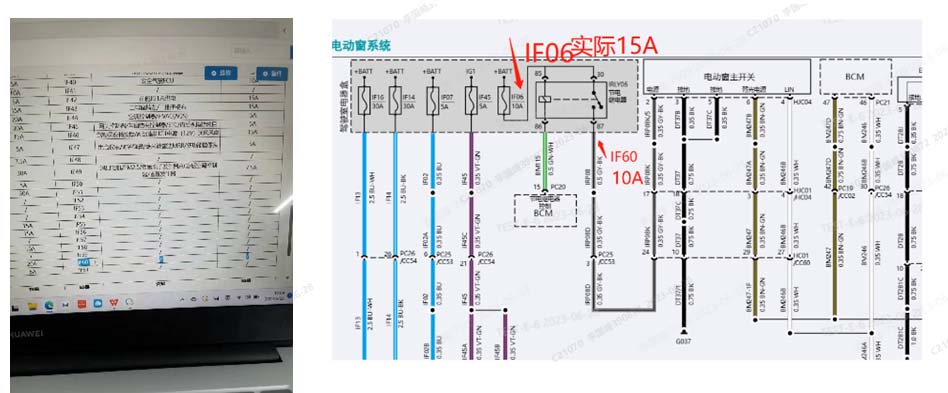

8、继续检查，发现继电器之后有个保险丝IF60，电路图上没有画出来。
这个位置有个保险丝，但电路图没有。保险丝爆了。
也就是说氛围灯短路导致if60保险烧了。
9、更换IF60保险丝，恢复线路，多次测试车辆恢复正常。
案例总结：把相关联的电路图调出来对照分析，尽可能小的缩小故障点。
电路图一直在优化中，需要核对确认。
