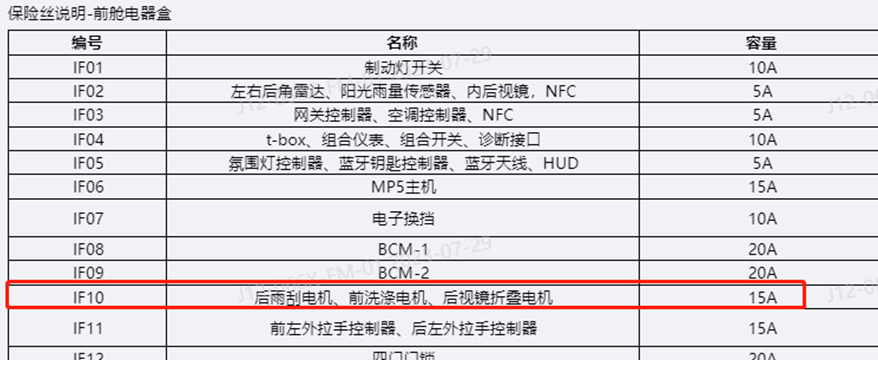

诊断思路：1、电脑读取无故障码，断电10分钟试车故障依旧。左右两边后视镜都不折叠，说明故障发生在两边后视镜有共同点的线路或模块上。查看电路图，后视镜折叠电源保险丝在IF10号位置，该保险丝同时还控制后雨刮电机、前洗涤电机电源，上车打开前洗涤电机和后雨刮电机都不工作，说明IF10号保险丝熔断或没有对地电压。

2、拆掉IF10号保险丝检查发现已经熔断，装上新的保险丝试车，前洗涤电机和后雨刮电机可以工作，当按下主驾玻璃升降器外后视镜折叠开关的时候，IF10号保险丝立刻熔断，说明外后视镜折叠线路有短路故障。

3、为了快速缩小线路检查范围，采取断电法检查。当拔掉左前门HC02号插头的时候，按下后视镜折叠开关，右后视镜可以折叠、打开，IF10号保险丝也不熔断，把故障范围缩小到左后视镜折叠电机或线束上。

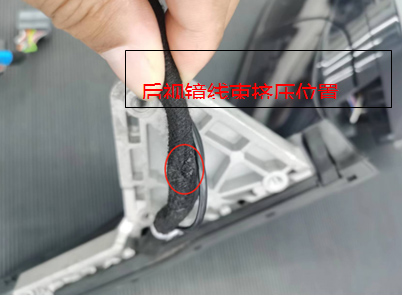

4、测量HC02插头10、16号针脚与HC02插头其它针脚的通断情况，发现发现16号（左后视镜展开针脚）与2号针脚（左后视镜电机接地线）短路。仔细检查线束，发现靠近后视镜位置有挤压的痕迹，结合车身检查，可能是安装后视镜的时候线束夹在后视镜与车门之间，导致线束破皮短路，更换新的左后视镜试车，故障排除。





原因分析：线束夹在后视镜与车门之间，导致线束破皮短路，

案例处理：更换左外后视镜总成

案例总结及延伸：接到故障车辆动手检查之前，要先了解系统的构造和原理，这样才能在接下来的检查中“有的放矢”。
