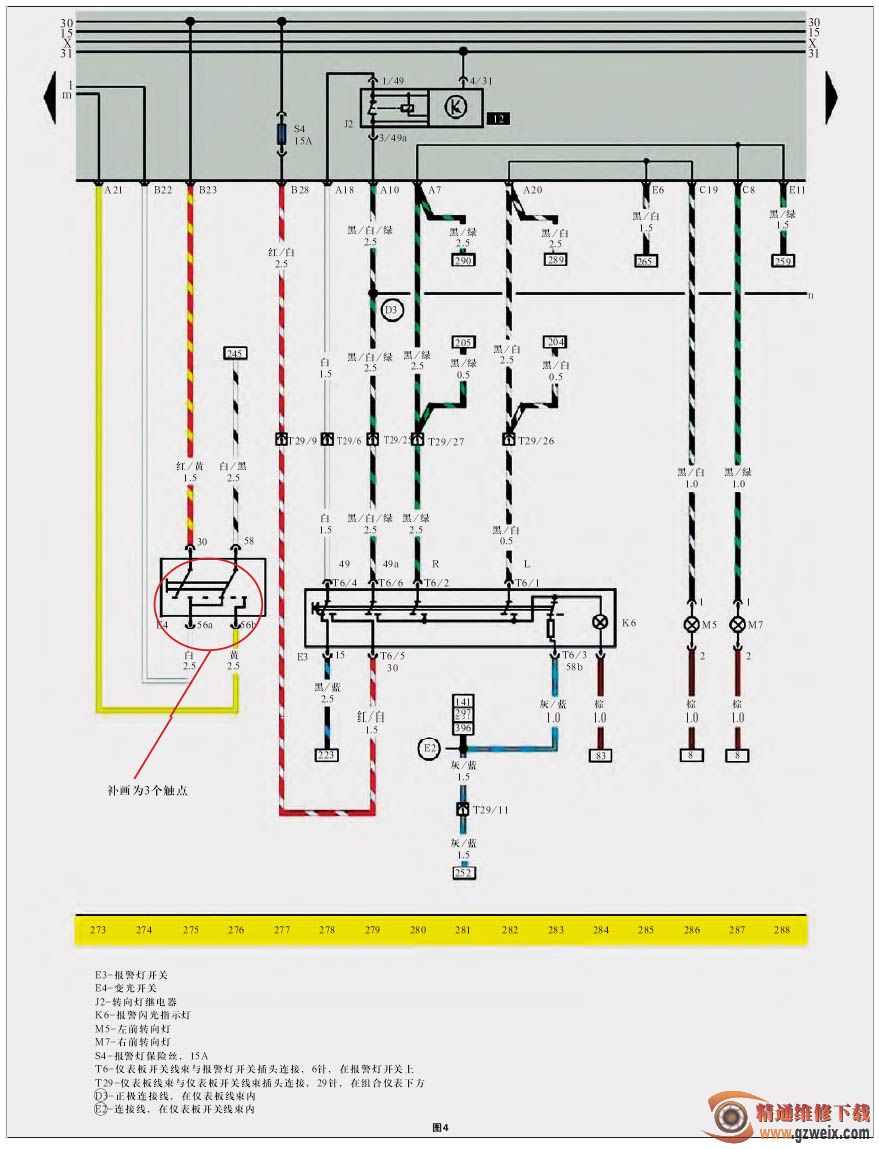

所以按照此电路上所画，就没有单独的近光了，变光开关只能将灯光由远光切换到“远近”光了，笔者觉得E4很有问题，实际操作是有3个挡位的，而电路图里却只画了2个挡位，有2个触点，如果有3个触点就是3个挡位了，还是另外一个触点被厂家省略掉了，我们就不得而知了，总之，电路图上这么画，就容易让人误解，为了让变光开关E4与实际的3个挡位吻合，又不使大家误解，笔者就此电路图，拿出了自己的修改意见，仅供和大家一起探讨，也希望广大读者予以指正。将图2中的变光开关E4修改为如图4中的变光开关E4，修改图如图4所示。这样变光开关的1挡为近光触点，2挡为远光触点，3挡为近光触点，实现了远光及近光的切换。
