二、GL8车型照明电路

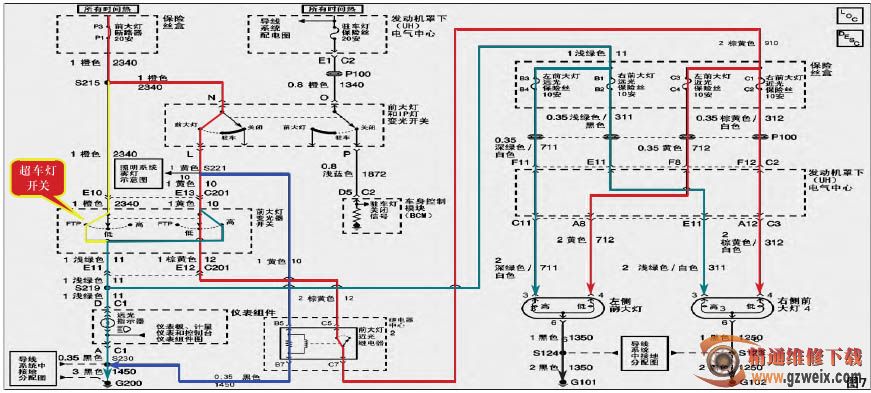

1.前照灯控制电路(图7)

近光灯：从20A保险丝出发，到达前大灯和IP灯变光开关N脚，开关闭合从前大灯和IP灯变光开关L脚流出，经过S221结点和C201插头E13针脚到达前大灯变光器开关，开关结合，电流从C201插头的E12脚流出，到前大灯近光继电器的C5端子。S221结点出发到达前大灯近光继电器的B5端子经过线圈从B7端子流出，经S230结点从G200搭铁点搭铁，前大灯近光继电器C5和C7开关被接通，电流到达保险丝盒的左前近光灯保险丝和右前近光灯保险丝，经过P100车身接口和发动机罩下电器中心，C2插头的F8和F12端子，从C3插头的A8和A12端子流出，到达两前大灯的4号脚。从G101和G102搭铁点搭铁。

远光灯：从20A保险丝出发，到达前大灯和IP灯变光开关N脚，开关闭合从前大灯和IP灯变光开关L脚流出，经过S221结点和C201插头E13针脚到达前大灯变光器开关，远光电路接通，从C201插头E11脚流出，经S219结点到达仪表组件C1插头的D端子，经过远光指示器，从A脚流出，经过S230结点从G200搭铁点搭铁。另一路从S219结点出发，到达保险丝盒的左前远光灯保险和右前远光灯保险，经过P100车身接口从保险盒C2插头的E11和F11脚流经保险盒，从C3插头的C11和E11端子到达两前大灯的3号脚。从G101和G102搭铁点搭铁。

2.前雾灯控制电路(图8)

从驻车灯保险丝出发，到达前大灯和IP灯变光开关的O脚，从R脚流出，经过雾灯开关到达雾灯继电器85号脚，从86号脚流出，流经两前大灯电路搭铁。

从雾灯保险丝出发，流经雾灯继电器的30号脚，从85号脚流出，分别到达雾灯启量指示器到G200搭铁点搭铁；到达后雾灯模块；到达左前雾灯从G101搭铁点搭铁；到达右前雾灯从G102搭铁点搭铁。

3.后雾灯控制电路(图9)

从后雾灯保险丝出发，到达后雾灯继电器B1端子；从C1端子流出，到达后雾灯模块H端子。后雾灯继电器B3和C3端子接通，后雾灯开关结合后，后雾灯指示器通电到达S243结点，分别到达后尾灯和仪表组件后雾灯指示器，经S230结点到G200搭铁点搭铁。

4.后雾灯执行电路(图10)

从S243结点出发，到达S419结点，然后分别到达两后尾灯的C端子，电流从E端子流出到达S406结点，到达G401搭铁。

5.后尾灯控制电路(图11)

从前大灯开关出发，经过两后尾灯保险到达两后尾灯的D脚，从E脚流出搭铁。

6.转向信号灯控制电路(图12)

左转：从转向信号保险出发，经过闪光继电器2号脚，从4号脚流出后，经危险警告灯开关，到达转向开关后分别从C201插头的A7和E7端子，到达左前转向灯、左侧尾灯和仪表组件。

右转：从转向信号保险出发，经过闪光继电器2号脚，从4号脚流出后，经危险警告灯开关，到达转向开关后分别从C201插头的E6和A6端子，到达右前转向灯、右侧尾灯和仪表组件。

7.危险警告灯控制电路(图13)

从危险警告灯保险出发，经闪光继电器2号脚，从4号脚流出到达危险警告灯开关，分别流向C201插头经A7端子到达左前转向灯；经E7端子到达左侧尾灯和仪表组件；经E6端子到达右侧尾灯和仪表组件；经A6端子到达右前转向灯。
