当前随着汽车电子、电器产品的发展和应用，汽车继电器逐渐成为了汽车上应用最多的汽车电子元器件之一，广泛用于控制汽车起动、预热、空调、灯光、雨刮、电喷、油泵、防盗、音响、导航、电动风扇、冷却风扇、电动门窗、安全气囊、防抱死制动、悬架控制以及汽车电子仪表和故障诊断等系统中，其数量仅次于传感器。因而，在汽车维修中，我们并不能因为继电器简单就对其忽视；相反，如果清楚了继电器在电路中的作用后，对处理一些故障往往会有曲径通幽的妙处。

一、继电器的构造及工作原理

随着汽车电子技术的日新月异，越来越多的传感器和自动控制装置被应用到汽车上，这势必增加了控制开关的数量。虽说电子控制应用可以减少机械开关的数量，但因为成本等因素，并不能完全避免使用触点式开关。碍于成本和体积的限制，汽车上使用的操纵开关的触点容量一般都较小，不能直接控制工作电流较大的用电设备，这个时候，就需要用继电器来控制其接通与断开。

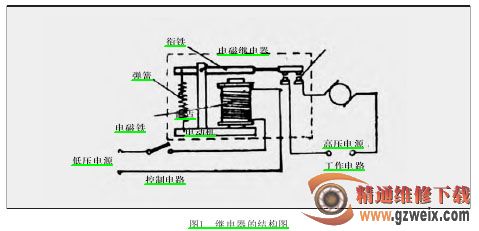

继电器一般由铁芯、线圈、衔铁、触点簧片等组成(见图1)，只要在线圈两端加上一定的电压，线圈中就会流过一定的电流而产生电磁效应，衔铁就会在电磁力的吸引下克服返回弹簧的拉力被吸向铁芯，带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁吸力随之消失，衔铁就会在弹簧的作用力下返回原来的位置，动触点与原来的静触点(常闭触点)吸合。通过这样的吸合、释放动作，达到在电路中的导通、切断的功能。

而在实际应用中，继电器的低压电源由一个输入量(如电流、电压、温度等)进行控制。当输入量达到规定值时，继电器使被控制的输出电路导通或断开。因而，继电器其实就是电路中的开关，但和传统电路开关不同的是，继电器的核心是以小电流控制大电流，在电路中起着自动调节、安全保护、转换电路等作用，是自动化电路的一个“自动开关”。作为一个自动开关，继电器既被控制，又起着控制作用，具有控制系统(又称输入回路)和被控制系统(又称输出回路)。

二、继电器在电器维修中的应用

汽车电路可以分为电源电路和控制电路。在大多数用电系统中，继电器就是电源电路和控制电路的交汇点，控制电路通过控制继电器的通断来控制电源电路，因而在实际维修中可以通过短接继电器对应的插孔，将一个复杂的系统问题一分为二，用“一刀切”的方式直接缩小汽车故障的诊断范围：如果是控制电路，就要对传感器和相关接插件进行检查；如果是电源电路，则需要对线路上的插接件和导线进行检查，从而快速判断出汽车电器故障到底发生在控制电路还是电源电路。

三、应用继电器维修实例

下面，笔者就自己在实际维修中应用继电器进行维修作实例说明。

实例1.长安悦翔车空调不制冷笔者在2011年6月接到一辆故障车，通过简单检查，发现在空调开启时，压缩机并未正常吸合，用专用工具按压管路上的旁通阀阀芯，发现有白雾冒出，确认管内有冷媒，初步圈定主要问题为压缩机不工作。

在确认管内有冷媒而且压缩机不工作后，必须确定从哪个零部件开始检查，以确认故障原因。如果按照压缩机吸合的条件逐个检查零部件，必然会导致空调检查诊断过程过长，中间拆装检查还可能会造成其他零部件的损坏。

出于以上考虑，笔者在诊断时直接拔下压缩机继电器，用连接线短接继电器被控制端的插孔〔电源端和负载端〕，压缩机发出“啪”的吸合声，这就说明压缩机电磁离合器正常、电源电路也没有问题(短接继电器后压缩机正常吸合)，所以判断故障出在控制端，也就是说故障有可能出在空调控制器、三态压力开关、线索插接件等零部件上。这样，就可以直接缩小故障的诊断范围，使故障问题简单化，缩短了故障诊断时间，避免了不必要的零部件拆装和损坏。
