所示。年款并不等同于生产日期，要按车型年选择。VIN 的第十一位是车型年，本车是 9，说明是 2009 款的，如果是 A 说明是2010 款的，B 说明是 2011 款的。选择 2009 款，点击图 32 中的“输入”按钮，进入制造商（品牌）选择界面，如图 33 所示。点击图 33 中的“输入”按钮，进入车型选择界面，如图 34所示。点击图 34 中的“输入”按钮，进入诊断选择界面，如图 35 所示。



（2）读取故障码

图 35 诊断选择界面中常用的是“模块诊断”和“车辆诊断”，点击图35 中的“模块诊断”按钮，GDS 会列出车辆上的所有模块供选择，如图36 所示。选择图 36 中的不同模块，可以读取所选择模块的故障码、数据流以及指令元件动作，这也是后面要详细介绍的内容。如果要读取车辆所有模块的故障码，点击图 36 中的“车辆诊断”，进入车辆故障码（DTC）信息界面，如图 37 所示。点击图 37中的“车辆诊断故障码（DTC）信息”，

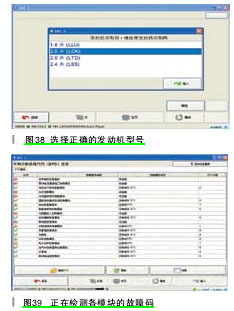

系统提示选择正确的车辆信息（发动机型号），如图 38 所示。发动机型号可从车辆选装件代码表中查询，这个标签贴在后备箱备胎槽的边框上。选择正确的发动机型号后点击“输入”，GDS 会尝试与车上所有模块通信，并检测每上模块中存储的故障码，如图39 所示。图 39 中左侧的“状态”栏中的红色表示与

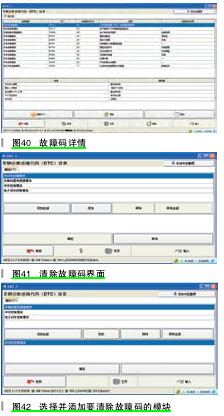

该模块没有通信，黄色表示模块中有故障码存在，绿色表示模块中没有故障码。没有通信的模块可能是模块故障，也可能是该车没有此配置。右侧的“DTC 计算”栏中列出模块中的故障码数量。在图 39的界面中，可以清除和刷新故障码及查看故障码详情。点击“详情”，会列出每一个模块的故障码、故障码说明及症状说明，如图 40 所示。点击图 40 上面的故障码，在下面会显示该故障码的详细情况，如当前存在还是不存在等信息，这对我们诊断故障很有帮助。



（3）清除故障码

如果要清除故障码，点击图 40中的“清除 DTC”，进入清除故障码界面，如图 41 所示。如果要清除所有模块中的故障码，点击图 41 中的“添加全部”；如果要有选择地清除某个模块的故障码，可选中上面的模块，点击“添加”，例如选择添加“发动机控制模块”，则发动机控制模块移动到下面，如图 42 所示，此时点击“确定”将清除故障码。清除故障码后，界面会回到检测各模块的故障码状态，并重新检测故障码是否仍存在（相当于刷新一下故障码）。（待续）
